Полугерметичные поршневые компрессоры BOCK модельного ряда HА (Hermetic Air-cooled) разработаны специально для низкотемпературного применения для работы на хладагентах R22 и R404A.
Исполнения, имеющиеся в наличии:
одноступенчатые поршневые компрессоры серии HG (HA), взрывозащитные специсполнения АТЕХ; полугерметичные компрессоры, рассчитанные на CO2: двухступенчатые поршневые компрессоры серии HGZ; 8/4 полюсные полугерметичные компрессоры серии HG; поршневые компрессоры Duplex серии DHG (DHA): компрессорные холодильные агрегаты с ресивером и компрессорно-конденсаторные холодильные агрегаты воздушного охлаждения серии SHG (SHA).
Общий обзор.

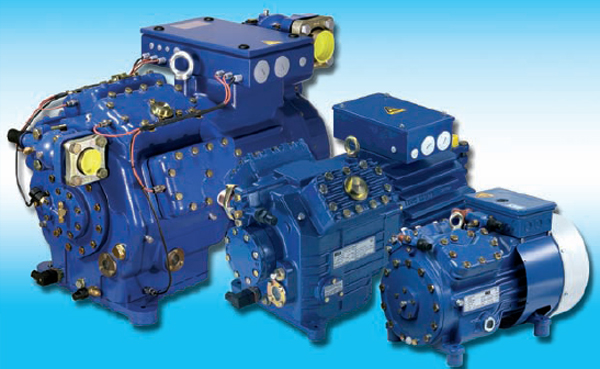

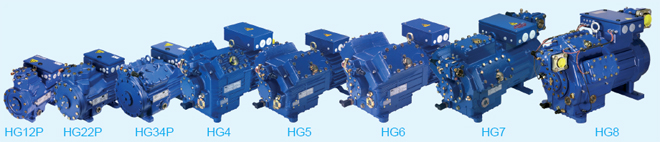

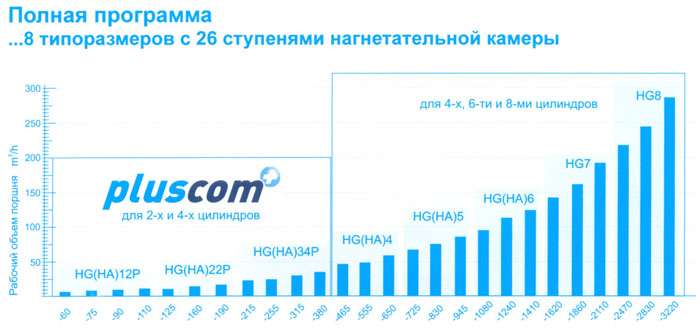

Каталог компрессоров Bock включает в себя полный ассортимент последних разработок и передовых технологий в производстве 2-х, 4-х, 6-ти и 8-ми цилиндровых моделей.
Идеальное решение для любой области применения.
HG (Hermetic Gas-cooled)
Классическая конструкция поршневого полугерметичного компрессора с охлаждением обмоток электродвигателя всасываемым газом.
НА (Hermetic Air-cooled)
Специальная конструкция полугерметичного компрессора фирмы Bock для низкотемпературного охлаждения (R22/R404A) с электродвигателем воздушного охлаждения и системой прямого всасывания на цилиндре.
Все модели отличаются следующими особенностями:
-Безупречная работа
-Высокая эффективность и надежность
-Удобство в техобслуживании, например, при замене электродвигателя
-Система смазки при помощи масляного насоса
-Электронный блок защиты электродвигателя Bock MP10 со светодиодными индикаторами состояния
-Предназначены для работы на традиционных или не содержащих хлор HFC хладагентах
Исполнения, имеющиеся в наличии:
Каталог компрессоров Bock включает в себя следующие варианты исполнения:
-Одноступенчатые серии HG (HA)
-Двухступенчатые серии HGZ
-8/4 - полюсные серии HG
-Duplex-компрессоры (тандемы) серии DHG (DHA)
-Компрессорно-ресиверные холодильные агрегаты серии SHG (SHA)
-Компрессорно-конденсаторные холодильные агрегаты воздушного охлаждения серии SHG (SHA)
Варианты компрессоров с ориентацией на будущее:
Компания Bock предлагает на выбор интересные варианты полугерметичных компрессоров, рассчитанные на современные тенденции, например, на альтернативных хладагентах, для шоковой заморозки или взрывобезопасные исполнения.
-HA (Hermetic Air-cooled), для низкотемпературного охлаждения
-Компрессоры на СО2 (до 40 бар) в докритических циклах для каскадных установок
-Компрессоры на СО2 (до 130 бар) в транскритических циклах
-Компрессоры на R410А (до 40 бар)
-Взрывобезопасные исполнения соответствующие нормам АТЕХ
Каталог компрессоров Bock серии HG
Каталог компрессоров Bock серии HА

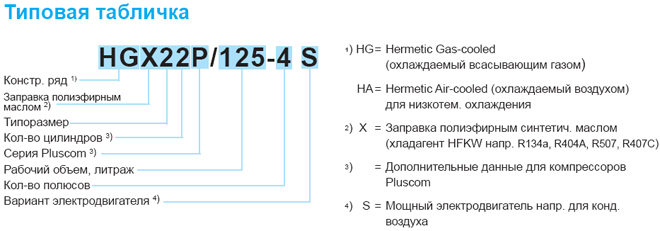

Программа полугерметичных 2-х и 4-х цилиндровых компрессоров Bock серии Pluscom.
|

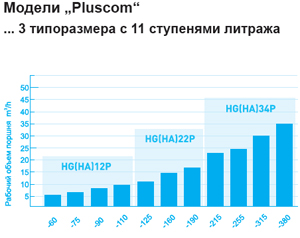

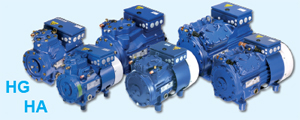

Новые 2-х и 4-х цилиндровые модели с объемной производительностью от 5,4 до 33 м3/ч (50 Hz)
Особенные преимущества нового поколения компрессоров:
- Безупречный ход
- Высокая холодопроизводительность при минимальных затратах энергии
- Компактная конструкция
- Высокая производительность за низкую цену
- Серийное оснащение масляным насосом
|
|
Общий обзор
|
Универсальность
- Одна и та же модель компрессора может работать на всех основных хладагентах: R134a, R404A, R507, R407C, R22-
в режиме кондиционирования воздуха, в нормальном или в низкотемпературном диапазоне
-Максимальное допустимое рабочее давление: 28 бар
Высокая холодопроизводительность при минимальных затратах энергии
- Оптимальный поток газа
- Эффективные запорные вентили
- Минимальный «мертвый объем»
- Высокоэффективные электродвигатели
Широкая область применения без дополнительного охлаждения
- Низкотемпературное применение на R404A, R507; возможно с компрессорами HG
Износоустойчивый и надежный кривошипно-шатунный механизм
- Оптимально рассчитанная конструкция
- Подшипники скольжения с малой степенью трения
- Алюминиевые поршни с двумя кольцами
Бесшумная работа и малые вибрации
-Крупномасштабный кривошипно-шатунный механизм
-Оптимальная балансировка
-Большой объем камер давления для уменьшения пульсаций
-4-х цилиндровая конструкция, начиная с 19 m3/h
Экономичное регулирование производительности
-Вариант 1
Ступенчатое регулирование 50-100% у 4-х цилиндровых компрессоров (опция)
-Вариант 2
Плавное регулирование с помощью EFC (Electronic Frequency Control) (опция)
Прибор компактно встраивается на компрессор и легко подключается к нему
Экономия электроэнергии до 25%

Разгрузка пуска посредством устройства „Bock ESS" (Electronic Soft Start) (опция)
- Бесступенчатый разгон компрессора до номинального числа оборотов
-Нет необходимости в обычном устройстве разгрузки пуска
- Прибор для монтажа в щит управления с IP20

Однофазный ток при помощи „Bock ESP" (Electronic Single Phase) (опция)
-Стандартный трехфазный электродвигатель переменного тока может работать
от сети однофазного тока
-Нет необходимости в пусковых или рабочих конденсаторах,
а также в дополнительных реле
-Прибор предназначен для монтажа в щит управления
Заменяемый электродвигатель.
При выходе из строя электродвигателя его можно легко заменить,
не демонтируя компрессор.
|
Надежная и безопасная система смазки
-Классический цикл смазки маслом при помощи масляного насоса, независимый от направления вращения коленвала
-Большой объем картера
Надежная конструкция клапанных досок
-Универсальное исполнение клапанов с язычковыми пластинами, на стороне всасывания и нагнетания
-Клапаны изготовлены из высококачественной ударопрочной пружинной стали
Положение запорного вентиля на всасывании легко изменяется (HG)
-Запорный вентиль вращается на 90°
Клеммная коробка с IP65
- Изготовлена из прочного алюминия
- Легкое подключение и большой внутренний объем
- В клеммной коробке все кабели в прозрачной изоляционной оболочке
- Открывающаяся и снимаемая крышка 1 вместе с простой системой крепления 2
- Kлеммная рейка для подключения
Нагреватель масла в картере (опция)
- Устанавливается в отверстие в корпусе
- Саморегулируемый картерный нагреватель РТС с гибким кабелем
- Простая замена
Минимальные требования к месту установки
- Относится в первую очередь к высоте и ширине
- У новых компрессоров HG(HA)34Р размеры крепления к раме такие же как у предшествующих моделей HG(HA)3

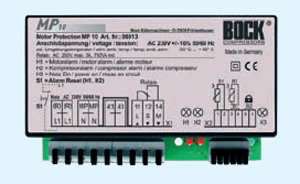

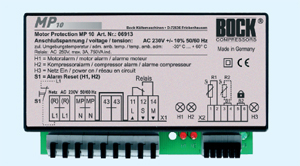

Электронный блок защиты Bock MP10
- Стандартное исполнение компрессоров серии Pluscom
- Контроль температуры обмоток при помощи датчиков типа PTC и контрольных светодиодов
- Датчик температуры нагнетаемого газа (опция)
|
Программа полугерметичных 4-х, 6-ти и 8-ми цилиндровых компрессоров Bock
|
4-х, 6-ти и 8-ми цилиндровые модели с объемной производительности от 40 до 280 m3/h (50 Hz)
|
4-х, 6-ти и 8-ми цилиндровые компрессоры

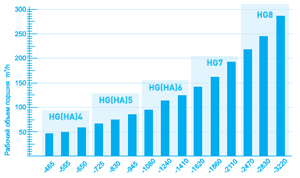

...5 типоразмеров с 15 ступенями производительности
|
Общий обзор
Универсальность
- Одна и та же модель компрессора может работать на всех основных хладагентах: R134a, R404A, R507, R407C, R22- в режиме кондиционирования воздуха, в нормальном или в низкотемпературном диапазоне
-Максимальное допустимое рабочее давление: 28 бар
Высокая холодопроизводительность при минимальных затратах энергии
- Оптимальный поток газа
- Эффективные запорные вентили
- Минимальный «мертвый объем»
- Высокоэффективные электродвигатели
Широкая область применения без дополнительного охлаждения
- Низкотемпературное применение на R404A, R507; возможно с компрессорами HG

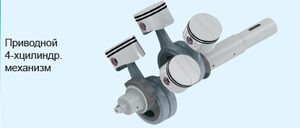

Износоустойчивый и надежный кривошипно-шатунный механизм
- Оптимально рассчитанная конструкция
- Коленчатый вал с поверхностной закалкой
- Подшипники скольжения с малой степенью трения
- Алюминиевые поршни с тремя кольцами, компрессионное кольцо с хромовым покрытием, поршни у моделей HG(HA)4 с двумя кольцами
- Шатун из алюминия, начиная с моделей HG(HA)5 оснащен высокопрочным поршневым пальцем
Прочная конструкция клапанных досок
-Клапаны изготовлены из высококачественной, ударопрочной пружинной стали
-На стороне всасывания -1 кольцевые пластины (у компрессоров HG(НА)4 – язычковые пластины -2)

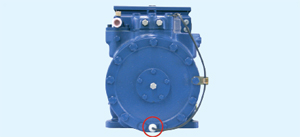

Положение запорного вентиля на всасывании легко изменяется (HG)
- Запорный вентиль вращается на 90° у 4-х цилиндровых
- Возможность вращения всасывающего вентиля на 90° у 8-ми цилиндровых моделей -
- Возможность изменения подключения всасывающей линии

Бесшумная работа и малые вибрации
-Крупномасштабный кривошипно-шатунный механизм -Оптимальная балансировка
-Большой объем камер давления для уменьшения пульсаций
-8-ми цилиндровые конструкции, начиная с 214 m3/h
Экономичное регулирование производительности
- Крышки цилиндров предназначены для присоединения регулятора производительности
- Возможные ступени регулирования: 4-х цилиндровые: 50%,
6-х цилиндровые: 33% / 66%,
8-ми цилиндровые: 25% / 50% / 75%
- Возможно плановое регулирование частоты вращения (25-60Hz) при помощи преобразователя частоты
Нагреватель масла в картере
-Стандартное оснащение
-Исполнение со втулкой и нагревательным элементом
-Простая замена
|
Надежная и безопасная система смазки
-Классический цикл смазки маслом при помощи масляного насоса, независимый от направления вращения коленвала
-У 4-х и 6-ти цилиндровых компрессоров классическая одноконтурная система смазки
-У 8 цилиндрового двухконтурная система смазки(первоначально масло подается в коренные подшипники)
-Возможность подключения электронного датчика перепада давления масла
-Большой объем картера
-Прямая возможность подключения регулятора уровня масла

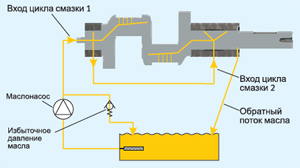

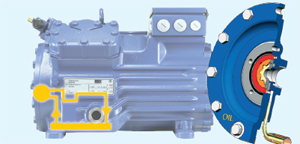

Схема двухконтурной системы смазки в HG8
Клеммная коробка (4-х цилиндровых: IP65, 6-ти и 8-ми цилиндровых: IP54)
- Простой и удобный монтаж
- В клеммной коробке все кабели в прозрачной изоляционной оболочке
- Открывающаяся шарнирная крышка с простым запирающим элементом (6-ти цилиндровые) «1»
-Легко снимающаяся крышка (8-ми цилиндровые) «2»
- Запорные винты разнесены
- Смотровое окно для наблюдения за работой компрессора у 8-ми цилиндровых компрессоров

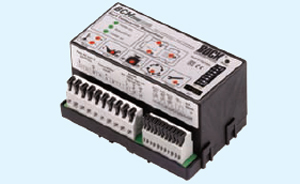

Bock Compressor Management BCM2000
- Передовая и современная система наблюдения за компрессором
-Стандартная комплектация для всех 8-ми цилиндровых компрессоров (опция для 4-х и 6-ти цилиндровых)
Электронный блок защиты Bock MP10
- Стандартная комплектация для всех 4-х и 6-ти цилиндровых компрессоров
- Контроль температуры обмоток при помощи датчиков типа PTC и контрольных светодиодов
- Датчик температуры нагнетаемого газа (опция)
Минимальные требования к месту установки
- Максимально компактные габаритные размеры
|

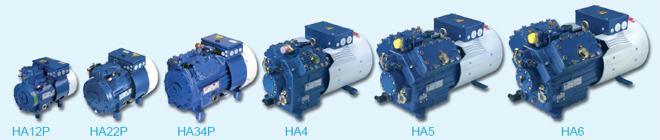

Программа полугерметичных компрессоров Bock серии НА
Полугерметичные компрессоры воздушного охлаждения для применения в низкотемпературном режиме (для R22/R404A).
Производятся 2-х и 4-хцилиндровые компрессоры.
Следствием постепенного нагревания всасываемого газа, является то, что компрессор может достигнуть своих предельных температур эксплуатации в очень короткое время. В дополнение к этому происходит уменьшение холодопроизводительности. Но все вышеперечисленное не распространяется на модели серии HA.
Уникальная конструкция компрессоров серии HA предотвращает это. Электродвигатель охлаждается воздухом и всасываемый газ поступает напрямую в цилиндры. В таком случае не происходит нагревания всасываемого газа электродвигателем. Электродвигатель охлаждается встроенным компактным вентиляторным узлом, который обдувает воздухом не только электродвигатель, но и корпус компрессора, а в особенности головки цилиндров.
|
|

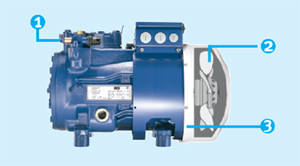

1-Всасываемый газ подается напрямую в цилиндры
2-Двигатель охлаждается при помощи встроенного вентилятора
3-Воздух обдувает корпус компрессора через кожух специальной конструкции
|
В результате этого происходит снижение температуры сжатого газа и расширение области применения компрессора, включая увеличение холодопроизводительности (низкотемпературное охлаждение на R22, R404A). Помимо этого, корпус компрессора отделен от корпуса электродвигателя, что является преимуществом в случае сгорания электродвигателя.
Приведены наиболее значимые запатентованные технические решения, реализованные совместно с заказчиками при разработке и изготовлении систем холодоснабжения уникальных объектов.
