Холодильное оборудование для спортивных сооружений
Ниже представлены выполненные проекты Фригодизайн для различных спортивных сооружений.
Подробнее о чиллерах для ледовых арен и катков.
Проекты Фригодизайн ТМ
ООО « СКК Технохолод», г. Екатеринбург (декабрь 2009 г.)
Чиллер на винтовом компрессоре J&E Hall для системы кондиционирования дворца спорта г. Тобольск:
Холодопроизводительность 160 кВт на R 407С.
Температура раствора этиленгликоля на входе в чиллер +12°С.
Температура раствора этиленгликоля на выходе из чиллера +6°С.
Температура окружающей среды +35°С.
Испаритель – двухконтурный кожухотрубный.
Выносной конденсатор воздушного охлаждения CROCCO.

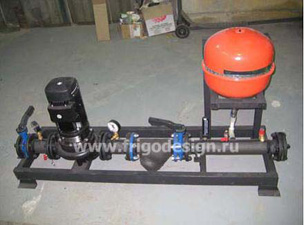

Насосный агрегат.
ЗАО «РЕМЭКСПО» г. Москва (2007 г.)

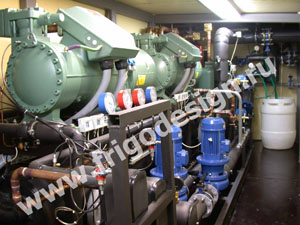

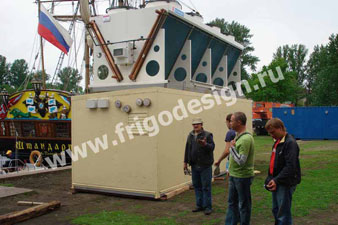

Мобильная контейнерная холодильная установка на винтовых компрессорах BITZER холодопроизводительностью 428 кВт для ледового поля с двухконтурным гидромодулем - для охлаждения ледового поля и подогрева грунта под ледовой площадкой утилизированным теплом. Установка оборудована системой подкачки этиленгликоля из емкости в контуры охлаждения ледового поля и подогрева грунта. Контейнер оборудован освещением, системой вентиляции и отопления.
Холодильная установка обеспечивает экономию электроэнергии более 30% благодаря применению электронных терморегулирующих вентилей, дополнительных переохладителей жидкого хладагента и адиабатической системе охлаждения конденсатора. Установка спроектирована на температуру окружающего воздуха +42°С.
Данную мобильную холодильную установку использовали на катках в г. Санкт Петербурге, Сочи и Краснодаре.
ООО «Уралстройинвест» (2007г.)

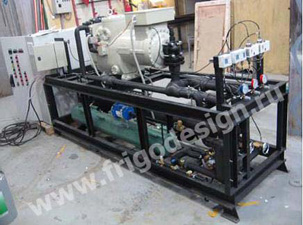

Холодильная машина на двух винтовых компрессорах фирмы J&E Hall для охлаждения ледового поля дворца спорта г. Покачи:
-
Холодопроизводительность 556 кВт на R 404A.
-
Температура окружающей среды +30°С.
-
Температура раствора этиленгликоля на входе в чиллер минус 10°С.
-
Температура раствора этиленгликоля на выходе из чиллера минус 13°С.
-
Выносной V-образный конденсатор Х-CHANGE c 10 вентиляторами, производительность 866 кВт, расход воздуха около 253 000 m3/ч.
-
Выносной воздушный маслоохладитель CROCCO.
-
Испаритель – двухконтурный кожухотрубный.
-
Система компьютерного управления и мониторинга.

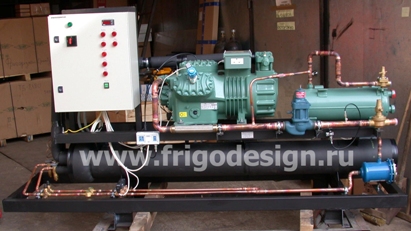

Чиллер на поршневом компрессоре Bitzer для системы кондиционирования дворца спорта г. Покачи:
- Холодопроизводительность 94 кВт на R22
- Температура раствора этиленгликоля на входе в чиллер +12°С.
- Температура раствора этиленгликоля на выходе из чиллера +7°С.
- Температура окружающей среды +30°С.
- Выносной конденсатор воздушного охлаждения CROCCO.
- Испаритель – двухконтурный кожухотрубный.
ООО «Уралстройинвест» г. Екатеринбург (2007 г.)
Холодильная установка для охлаждения воды на компрессоре BITZER холодопроизводительностью 94 кВт (на выходе 7°С.). Конденсатор CROCCO.
ООО «Транском» (2006г.)
Холодильная машина на двух винтовых компрессорах J&E Hall для охлаждения ледового поля дворца спорта г. Оренбург:
Холодопроизводительность 554 кВт на R 404А.
Температура раствора этиленгликоля на входе в чиллер -11°С.
Температура раствора этиленгликоля на выходе из чиллера -17°С.
Температура окружающей среды +35°С.
Выносной V-образный конденсатор Х-CHANGE c адиабатической системой охлаждения воздуха на входе в конденсатор. 10 вентиляторов, расход воздуха около 254 000 m3/ч производительность 1000 кВт.
Выносной воздушный маслоохладитель.
Испаритель – двухконтурный кожухотрубный.
Теплообменник рекуператор тепла.
Чиллер на двух винтовых компрессорах J&E Hall для системы кондиционирования дворца спорта г. Оренбург:
Холодопроизводительность 560 кВт на R 407С.
Температура раствора этиленгликоля на входе в чиллер +10°С.
Температура раствора этиленгликоля на выходе из чиллера +5°С.
Температура окружающей среды +35°С.
Два выносных V-образных конденсатора Х-CHANGE c 8 вентиляторами, производительность 650 кВт, расход воздуха около 162 400 m3/ч.
Испаритель – двухконтурный кожухотрубный
