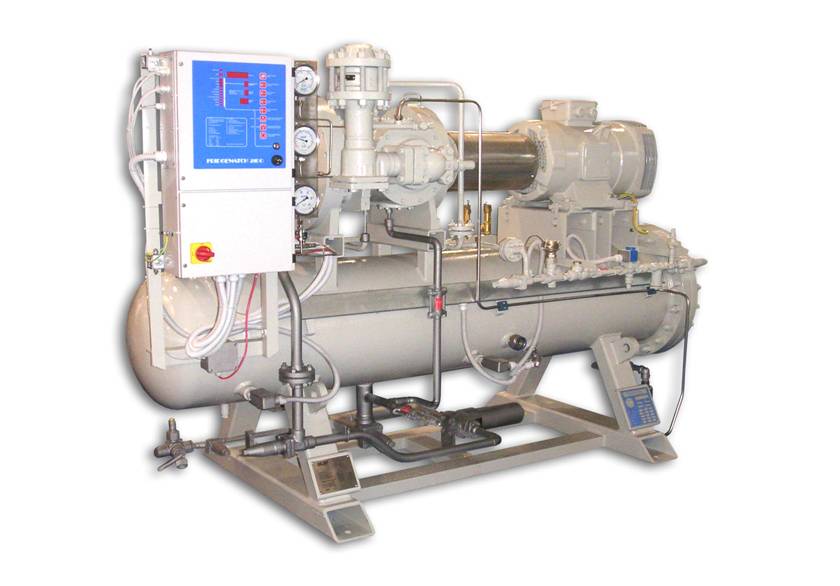

Промышленные холодильные агрегаты J&E Hall серии HSP 3200
Воплощения совершенных технологий и материалов, полученных за более чем 200-летнюю историю развития и опыта в области холодильных систем, используются для создания промышленных холодильных агрегатов на базе открытых винтовых компрессоров J&E Hall. Их отличительными особенностями являются выдающаяся надежность и простота конструкции, минимальное количество подсоединений трубопроводов к винтовому компрессору, многофункциональный и удобный контроллер, высокоэффективный маслоотделитель.
Возможность использования компрессорных холодильных агрегатов со всеми видами фреонов и аммиака, дополнительная комплектация для специальных условий в морском исполнении, проверенная временем стойкость к критическим режимам работы - закрепляют мировую известность и заслуженную популярность холодильных агрегатов J&E Hall промышленного применения.
В стандартную комплектацию компрессорных промышленных холодильных агрегатов HSP 3200 входит:
HallScrew одновинтовой открытый (сальниковый) холодильный компрессор
Асинхронный электродвигатель исполнения IP23
Муфта привода компрессора с защитной крышкой
Вертикальный или горизонтальный маслоотделитель (в зависимости от типа хладагента и области применения), оснащенный сепаратором из сетки и для аммиачного применения дополнительным сепаратором, позволяющим снизить концентрацию масла на выходе ниже 50 ppm. Капли масла в месте с газообразным хладагентом из компрессора проходя через маслоотделитель, сначала отделяются за счёт изменения направления движения и снижения скорости смеси газа и масла, затем проходят через многослойную сетку, а после отделения большинство капель масла падает в ресивер масла в нижней части маслоотделителя. В аммиачных агрегатах, газообразный хладагент затем проходит через дополнительный элемент сепарации, где отделяется оставшееся масло
Система возврата масла включающая: фильтр масла, смотровое стекло уровня масла, дренажный вентиль, датчик уровня масла, соленоидный вентиль и трубопроводы из нержавеющей стали.
Система охлаждения компрессора, впрыском жидкого хладагента, включающая: ТРВ, фильтр, соленоидный и запорный вентили
Электронный контроллер
Фильтр на линии всасывания
Обратный клапан
Два предохранительных клапана и трехходовой вентиль
Прессостат высокого давления
Дополнительные опции
Манометры всасывания, нагнетания и масла
Прессостаты низкого давления, и давления масла
Маслоохладитель водяного охлаждения или термосифон
Насос масла заправочный
Насос непрерывной циркуляции масла для "бустер" компрессора или для низкотемпературного применения
Насос циркуляции масла при пуске
Специальное исполнение двигателя (IP55, Exd, etc)
Экономайзер (переохладитель жидкости) с автоматикой и арматурой
Технические характеристики промышленных холодильных агрегатов HSP 3200
Модель холодильного агрегата
|
HSP 3216
|
HSP 3218
|
HSP 3220
|
Объемная производительность холодильного компрессора, 3000об/мин (м3/час)
|
286
|
343
|
415
|
Максимальные размеры (мм)
|
Длина
|
2489
|
2489
|
2489
|
Высота
|
1109
|
1109
|
1109
|
Ширина
|
2160
|
2160
|
2160
|
Уровень шума
|
dB(A)*
|
84
|
84
|
84
|
Всасывание (мм)
|
Ду
|
80
|
80
|
80
|
Нагнетание (мм)
|
Ду
|
50
|
50
|
50
|
Сухой вес (кг) без электродвигателя
|
1515
|
1515
|
1515
|
Заправка маслом (в литрах)
|
67
|
67
|
67
|
Рабочие характеристики промышленных холодильных агрегатов HSP 3200
R22
Температура испарения; ºC
|
HSP 3216
|
HSP 3218
|
HSP 3220
|
Q
|
P
|
Q
|
P
|
Q
|
P
|
5
|
303
|
51
|
371
|
62
|
458
|
75
|
0
|
255
|
51
|
312
|
62
|
386
|
75
|
-10
|
177
|
50
|
217
|
61
|
267
|
74
|
-20
|
138
|
48
|
169
|
56
|
208
|
70
|
-30
|
91
|
45
|
11
|
55
|
137
|
67
|
-40
|
56
|
38
|
69
|
46
|
85
|
57
|
R717
Температура испарения; ºC
|
HSP 3216
|
HSP 3218
|
HSP 3220
|
Q
|
P
|
Q
|
P
|
Q
|
P
|
10
|
389
|
47
|
476
|
57
|
587
|
70
|
0
|
270
|
50
|
330
|
60
|
408
|
73
|
-10
|
180
|
48
|
220
|
54
|
272
|
72
|
-20
|
125
|
46
|
152
|
56
|
188
|
68
|
-30
|
77
|
40
|
95
|
48
|
117
|
59
|
-40
|
43
|
34
|
52
|
41
|
65
|
50
|
R134a
Температура испарения; ºC
|
HSP 3216
|
HSP 3218
|
HSP 3220
|
Q
|
P
|
Q
|
P
|
Q
|
P
|
10
|
235
|
32
|
287
|
39
|
355
|
47
|
0
|
160
|
32
|
196
|
38
|
242
|
47
|
-10
|
105
|
29
|
130
|
35
|
159
|
43
|
-20
|
79
|
29
|
97
|
34
|
120
|
42
|
-30
|
49
|
25
|
60
|
30
|
74
|
37
|
-40
|
27
|
21
|
33
|
25
|
41
|
31
|
R404a
Температура испарения; ºC
|
HSP 3216
|
HSP 3218
|
HSP 3220
|
Q
|
P
|
Q
|
P
|
Q
|
P
|
10
|
385
|
58
|
472
|
70
|
582
|
85
|
0
|
269
|
57
|
329
|
69
|
406
|
85
|
-10
|
182
|
55
|
223
|
67
|
276
|
82
|
-20
|
148
|
53
|
181
|
64
|
224
|
78
|
-30
|
97
|
50
|
119
|
61
|
147
|
74
|
-40
|
62
|
43
|
75
|
52
|
93
|
63
|
R507
Температура испарения; ºC
|
HSP 3216
|
HSP 3218
|
HSP 3220
|
Q
|
P
|
Q
|
P
|
Q
|
P
|
10
|
397
|
59
|
486
|
72
|
600
|
88
|
0
|
279
|
59
|
341
|
71
|
421
|
87
|
-10
|
190
|
57
|
233
|
69
|
287
|
85
|
-20
|
153
|
54
|
187
|
66
|
232
|
81
|
-30
|
100
|
52
|
123
|
63
|
152
|
77
|
-40
|
63
|
44
|
77
|
53
|
95
|
64
|
Q - Холодопроизводительность при температуре конденсации 35 С, переохлаждении жидкости 5 К и перегреве газа 5 К, кВт.
P - Потребляемая мощность, кВт.
Характеристики выделенные цветом, даны для холодильных агрегатов в режиме работы с экономайзером.
Группа компаний FRIGODESIGN производит холодильные агрегаты на базе компрессоров BITZER, BOCK и J&E HALL (см. раздел Агрегаты).
