Мобильная холодильная установка подготовки попутного нефтяного газа на нефтяных месторождениях методом низкотемпературной конденсации на примере месторождения Усть-Кутского района Иркутской области.

В настоящее время все большую долю сырья в нефтехимической промышленности занимает попутный нефтяной газ (ПНГ). В связи с этим разработка схем подготовки и переработки попутного нефтяного газа является важной и актуальной задачей развития всей отрасли. Ее решение позволяет приблизиться к решению актуальной проблемы утилизации попутного нефтяного газа (ПНГ). Помимо экологической пользы, ПНГ представляют значительный интерес для промышленного производства:
  • в химической промышленности содержащийся в ПНГ этан используется для производства пластических масс и каучука,
  • более тяжелые компоненты ПНГ служат сырьем при производстве химической продукции,
  • высокооктановых топливных присадок и сжиженных углеводородных газов, в частности сжиженного технического пропан-бутана (СПБТ).
  • бутаны в большом количестве требуются в качестве сырья для синтеза бутадиена.
  • Метод извлечения жидких углеводородов из газов газоконденсатных месторождений, в основе которого лежат процессы однократной конденсации при температурах от -10 до -25 ºС и газогидромеханического разделения равновесных жидкой и газовой фаз, называется низкотемпературной сепарацией. Эти операции осуществляются на промысловых газовых сборных пунктах.
    Утилизация ПНГ позволяет решать экологические проблемы и получать экономическую выгоду вследствие увеличения объема реализации продукции нефтегазового комплекса.

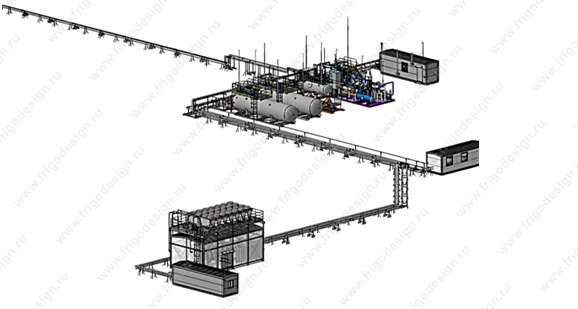

    Типовая схема мобильной установки подготовки (ожижения) попутного нефтяного газа (на переднем плане блок холодильной установки)

      Типовая схема мобильной установки подготовки (ожижения) попутного нефтяного газа (на переднем плане блок холодильной установки)

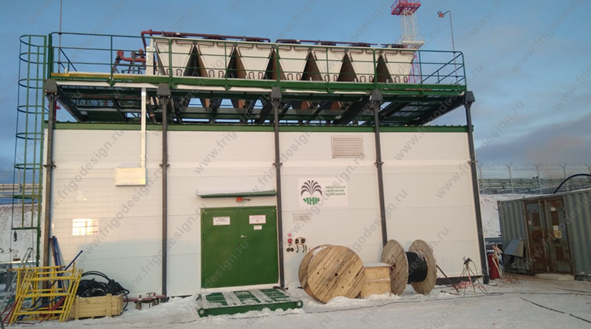

    Сборно-разборный мобильный контейнер с установленной системой холодоснабжения и насосной станцией установки подготовки попутного нефтяного газа

    Типовая схема мобильной установки подготовки (ожижения) попутного нефтяного газа (на переднем плане блок холодильной установки) Сборно-разборный мобильный контейнер с установленной системой холодоснабжения и насосной станцией установки подготовки попутного нефтяного газа. 3D модель без стеновых сендвич панелей. Блок холодильной установки для подготовки попутного нефтяного газа методами низкотемпературной сепарации

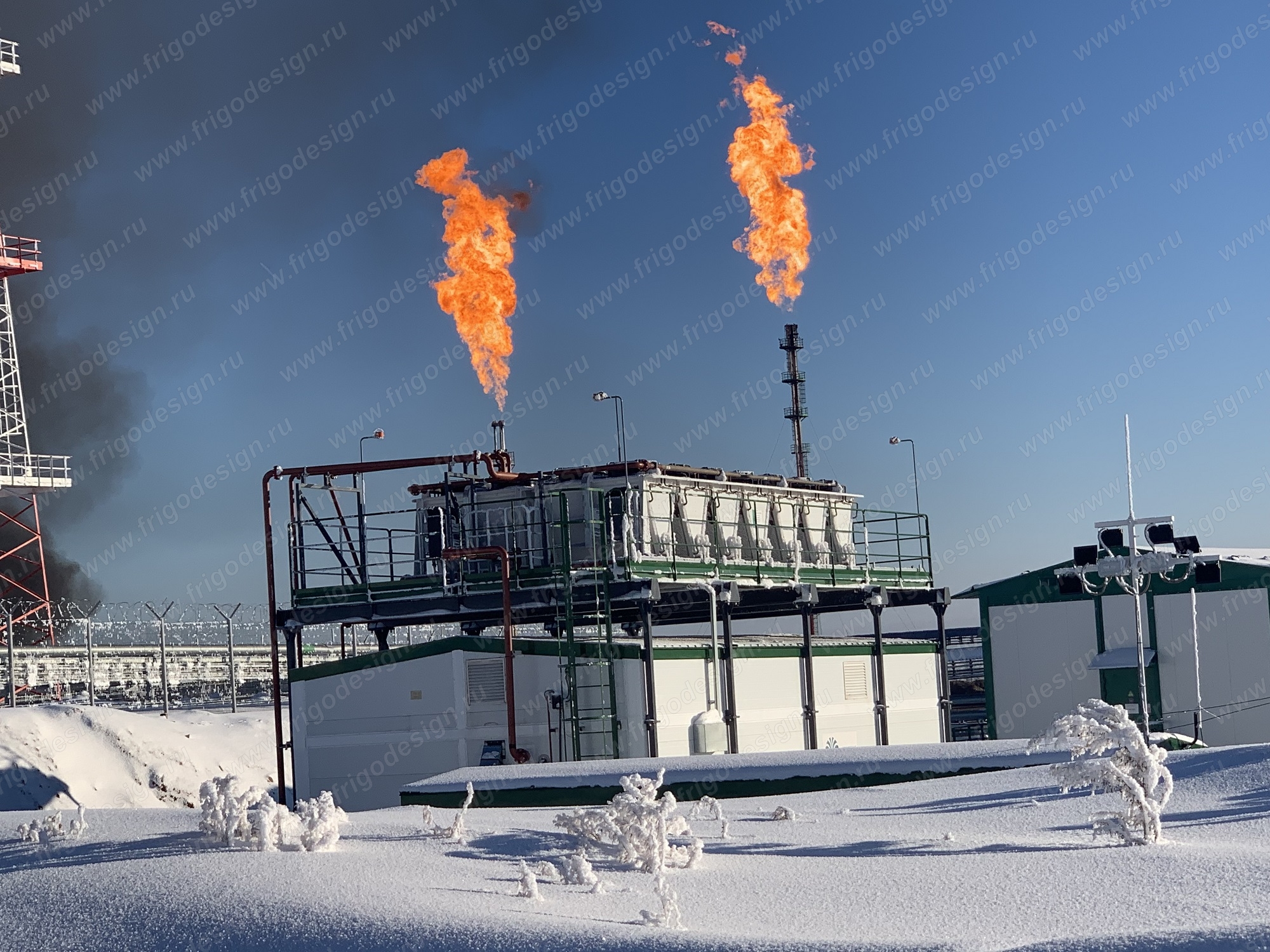

    В качестве конкретного примера применения системы холодоснабжения для мобильной установки подготовки попутного нефтяного газа производительностью 70000м³/ч. Мобильный контейнер с системой холодоснабжения и насосной станцией внутри имеет внешние размеры 12,0х6,7х5,0 м. Сверху на крыше установлены два V-образных конденсатора для отвода избыточного тепла от компрессорного агрегата при его работе.

    Сборно-разборный мобильный контейнер с установленной системой холодоснабжения и насосной станцией установки подготовки попутного нефтяного газа.

    Сборно-разборный мобильный контейнер с установленной системой холодоснабжения и насосной станцией установки подготовки попутного нефтяного газа.

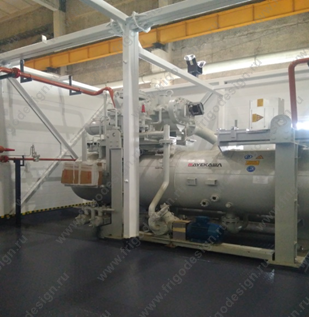

    Компрессорный агрегат, пластинчатый испаритель Насосная станция внутри сборно-разборного мобильного контейнера
    Компрессорный агрегат, пластинчатый испаритель и насосная станция внутри сборно-разборного мобильного контейнера (на сборочном участке без установленной крыши контейнера)

    Основные технические характеристики системы холодоснабжения:


    1

    Холодопроизводительность агрегата компрессорного

    986 кВт

    2

    Мощность приводного электродвигателя

    750 кВт

    3

    Производительность воздушных конденсаторов

    2150кВт

    4

    Температура хладоносителя  на выходе  из  испарителя

     - 21°С

    5

    Суммарное энергопотребление  вентиляторов конденсатора

    45кВт

    Сенсорная панель системы управления компрессорным агрегатом и насосной станцией

    Сенсорная панель является интерфейсом оператора для контроля и управления компрессорным агрегатом и насосной станции. С помощью анимационной графики и текстовых сообщений операторы могут контролировать рабочее состояние оборудования или технологического процесса. Данная сенсорная панель управления размещена на лицевой панели пылевлагозащищенного электрического шкафа.

    Сенсорная панель (графический терминал) управления холодильным агрегатом и насосной станцией

    Сенсорная панель (графический терминал) управления холодильным агрегатом и насосной станцией

    Перечень работ, выполненный ООО "ФРИГОТРЕЙД" в этом проекте

    1. Разработана проектно-конструкторская, эксплуатационная и рабочая документация на систему холодоснабжения, насосную станцию и систему управления.
    2. Выбор и закупка всех комплектующих для сборки системы холодоснабжения и насосной станции, включая компрессорный агрегат и конденсаторы воздушного охлаждения.
    3. Разработаны все необходимые алгоритмы управления оборудованием системы холодоснабжения и насосной станцией.
    4. Разработаны электрические схемы управления системой холодоснабжения и насосной станции с учетом специальных требований заказчика.
    5. Изготовлен шкаф управления системой холодоснабжения с учетом специальных требований заказчика.
    6. Изготовлен силовой электрический шкаф насосной станции.
    7. Разработано программное обеспечение для PLC контроллера и сенсорной панели системы управления компрессорным агрегатом и насосной станцией с выводом данных на систему диспетчеризации, согласно специальных требований заказчика.
    8. Поставка сборочных единиц оборудования на производственную базу Генподрядчика (5 полноразмерных грузовых автомобилей).
    9. Проведены шеф-монтажные и пусконаладочные работы, осуществлен запуск в эксплуатацию системы холодоснабжения и насосной станции.
    Также читайте статью из журнала Империя Холода "Холодильные агрегаты для подготовки попутного нефтяного газа
