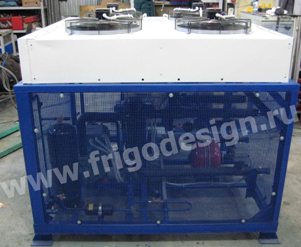

Холодильные установки (чиллеры) на базе поршневых полугерметичных компрессоров Copeland предназначены для охлаждения жидкостей или промежуточного хладоносителя в централизованных системах кондиционирования и холодоснабжения предприятий пищевой, перерабатывающей, химической, фармацевтической и других отраслей промышленности.
Благодаря применению современных технических решений и высококачественных комплектующих, они имеют целый ряд преимуществ:
- Широкий ряд производительностей;
- Широкий рабочий диапазон, охватывающий среднетемпературное охлаждение без вентилятора охлаждения;
- Небольшие габаритные размеры;
- Низкий уровень шума и вибраций, благодаря применению резиновых виброизоляторов;
- Высокий холодильный коэффициент (СОР) и общий кпд установок;
- Широкий спектр используемых хладагентов: R22, R134a R407C, R134a, R404A и R507A;
- Широкий диапазон применения холодильных установок, они предназначены как для высоко- среднетемпературного применения, так и для низкотемпературного применения;
- Возможность использования холодильных установок на R22 при низких температурах охлаждаемой жидкости за счет использования системы CIC (охлаждения впрыском хладагента) для непрерывной работы при экстремальных давлениях и температурах;
- Возможность ступенчатого регулирования производительности;
- Простота монтажа и эксплуатации;
- Плавное регулирование производительности с помощью частотного преобразователя в диапазоне от 25 до 75 Гц или путем цифрового регулирования;
- Высокий уровень надежности, благодаря применению современных технических и технологических решений в конструкции компрессоров и применению полного комплекса средств защиты и автоматики;
- Длительный ресурс работы;
- Конкурентоспособные цены.
Фригодизайн ТМ производит холодильные установки для охлаждение жидкостей и холодильные машины на базе компрессоров BITZER, BOCK и J&E HALL (см. раздел Чиллеры).
Состав холодильной установки
- Полугерметичный поршневой компрессор , заправленный маслом, с картерным нагревателем, запорными вентилями, смотровым стеклом уровня масла и электронным реле тепловой защиты электродвигателя.
- Ресивер с обратным клапаном на входе, запорным вентилем на выходе и смотровыми стеклами нижнего и верхнего уровня.
- Пластинчатый медно-паяный испаритель из нержавеющей стали, или кожухотрубный испаритель из стали и медных труб. Теплоизоляция испарителя.
- Жидкостная магистраль с фильтром-осушителем, смотровым стеклом с индикатором влажности, соленоидным вентилем и терморегулирующим вентилем.
- Регулятор давления конденсации и регулятор давления в ресивере.
- Реле высокого и низкого давления для защиты холодильного компрессора.
- Прессостаты или датчик давления для управления вентиляторами конденсатора.
- Реле контроля расхода жидкости.
- Датчик температуры для защиты испарителя от замерзания (на выходе).
- Датчик для контроля температуры жидкости в накопительной емкости или на входе в холодильную установку.
- Пылевлагозащищенный шкаф управления (исполнение IP65) с микропроцессорным блоком управления Dixell, индикацией температуры и всех аварийных ситуаций. Ступенчатое регулирование производительности для многокомпрессорных холодильных установок.
- Все элементы установлены на раму, соединены трубопроводами и подключены к шкафу управления.
- Заправка холодильной установки сухим азотом для консервации.
- Контроль качества сборки, полная проверка в сборе со шкафом управления, настройка и программирование всех приборов автоматики перед отгрузкой заказчику.
- Выносной воздушный конденсатор (поставляется в отдельной упаковке).
- Документация.
Дополнительные опции
- Исполнение для хладагентов R404A, R507A, R134a, R407C и др.
- Компоновка, габаритные и присоединительные размеры по техническому заданию заказчика.
- Регулятор производительности (количество ступеней регулирования по заказу).
- Клеммная коробка на холодильной установке и выносной шкаф управления.
- Выносной конденсатор воздушного охлаждения.
- Исполнение с конденсатором водушного охлаждения на общей раме.
- Кожухотрубный испаритель из нержавеющей стали.
- Исполнение холодильной установки с гиромодулем на общей раме.
- Гидромодуль в составе: жидкостной насос (один или более), емкость для жидкости, арматура, автоматика, трубопроводы с теплоизоляцией, рама и щит управления.
Энергосберегающие опции
- Адиабатическая система охлаждения воздуха на входе в конденсатор за счет его увлажнения. Применяется с воздушным конденсатором при высоких температурах окружающего воздуха, а также для экономии электроэнергии.
- Воздушный конденсатор с центробежным вентилятором (поставляется в отдельной упаковке).
- Испарительный конденсатор воздушного охлаждения (поставляется в отдельной упаковке).
- Исполнение с конденсатором водяного охлаждения.
- Градирня и гидромодуль (поставляются отдельно) в составе: жидкостной насос (один или более), емкость для воды, арматура, автоматика, трубопроводы, рама, щит управления, система водоподготовки.
- Дополнительный переохладитель жидкого хладагента.
- Регенеративный теплообменник.
- Частотный привод компрессоров, вентиляторов, насосов.
- Теплообменник-рекуператор тепла для подогрева воды или промежуточного теплоносителя.
- Система компьютерного управления и мониторинга.
Среднетемпературные холодильные установки
|
МОДЕЛЬ |
ПРОПИЛЕНГЛИКОЛЬ 30% tвх= 1°С; tвых= -4°С |
ВОДА tвх=12°С; tвых=7°С |
ВОДА tвх=20°С; tвых=15°С |
||||||
|
Qo кВт |
Ne кВт |
G м3/ч |
Qо кВт |
Nе кВт |
G м3/ч |
Qo кВт |
Ne кВт |
G м3/ч |
|
|
Однокомпрессорные |
|||||||||
|
FWR1-4MF13X |
19,2 |
7,75 |
3,54 |
31,1 |
9,38 |
5,32 |
43,5 |
10,1 |
7,45 |
| FWR1-4ML15X |
23,3 |
9,14 |
4,30 |
37,1 |
11,1 |
6,35 |
51,4 |
12,1 |
8,80 |
| FWR1-4MM20X |
25,7 |
10,1 |
4,74 |
40,8 |
12,3 |
6,98 |
56,3 |
13,3 |
9,64 |
| FWR1-4MT22X |
29,2 |
11,5 |
5,39 |
46,2 |
14,0 |
7,91 |
63,9 |
15,2 |
10,9 |
| FWR1-4MU25X |
32,2 |
13,1 |
5,94 |
51,6 |
15,9 |
8,83 |
71,5 |
17,6 |
12,2 |
| FWR1-6MM30X |
38,8 |
15,6 |
7,16 |
61,6 |
19,0 |
10,5 |
85,2 |
20,6 |
14,6 |
| FWR1-6MT35X |
43,7 |
17,6 |
8,06 |
69,0 |
21,5 |
11,8 |
95,1 |
23,4 |
16,3 |
| FWR1-6MU40X |
47,8 |
19,7 |
8,82 |
76,0 |
24,4 |
13,0 |
106 |
27,0 |
18,1 |
|
Двухкомпрессорные |
|||||||||
| FWR1-2x4MF13X |
38,4 |
15,5 |
7,08 |
62,2 |
18,8 |
10,6 |
87,0 |
20,3 |
14,9 |
| FWR1-2x4ML15X |
46,6 |
18,3 |
8,60 |
74,2 |
22,2 |
12,7 |
103 |
24,1 |
17,6 |
| FWR1-2x4MM20X |
51,4 |
20,2 |
9,48 |
81,6 |
24,6 |
14,0 |
112 |
26,6 |
19,3 |
| FWR1-2x4MT22X |
58,4 |
23,0 |
10,8 |
92,4 |
28,0 |
15,8 |
128 |
30,5 |
21,8 |
| FWR1-2x4MU25X |
64,4 |
26,1 |
11,9 |
103 |
31,8 |
17,7 |
143 |
35,2 |
24,4 |
| FWR1-2x6MM30X |
77,6 |
31,2 |
14,3 |
123 |
38,0 |
21,0 |
170 |
41,2 |
29,2 |
| FWR1-2x6MT35X |
87,4 |
35,3 |
16,1 |
138 |
43,0 |
23,6 |
190 |
46,8 |
32,6 |
| FWR1-2x6MU40X |
95,6 |
39,4 |
17,6 |
152 |
48,8 |
26,0 |
211 |
54,0 |
36,2 |
|
Трёхкомпрессорные |
|||||||||
| FWR1-3x4MU25X |
96,6 |
39,1 |
17,8 |
155 |
47,7 |
26,5 |
214 |
52,8 |
36,6 |
| FWR1-3x6MM30X |
116 |
46,8 |
21,5 |
185 |
57,0 |
31,5 |
256 |
61,8 |
43,8 |
| FWR1-3x6MT35X |
131 |
53,0 |
24,2 |
207 |
64,5 |
35,4 |
285 |
70,2 |
48,9 |
| FWR1-3x6MU40X |
143 |
59,1 |
26,5 |
228 |
73,2 |
39,0 |
316 |
81,0 |
54,3 |
|
Четырёхкомпрессорные |
|||||||||
| FWR1-4x6MM30X |
155 |
62,4 |
28,6 |
246 |
76,0 |
42,0 |
341 |
82,4 |
58,4 |
| FWR1-4x6MT35X |
175 |
70,6 |
32,2 |
276 |
86,0 |
47,2 |
380 |
93,6 |
65,2 |
| FWR1-4x6MU40X |
191 |
78,8 |
35,3 |
304 |
97,6 |
52,0 |
422 |
108 |
72,4 |
Производительность холодильной установки Qo и потребляемая мощность Ne указаны на R134a при температуре окружающего воздуха 32°С.
G - необходимый расход жидкости через испаритель при температуре жидкости на входе tвх. и температуре на выходе tвых.
Потребляемая мощность Ne указана без учета мощности вентиляторов воздушного конденсатора.
Высокотемпературные холодильные установки
|
МОДЕЛЬ |
ВОДА tвх= 25°С; tвых= 20°С |
ВОДА tвх=30°С; tвых=25°С |
ВОДА tвх=35°С; tвых=30°С |
||||||
|
Qo кВт |
Ne кВт |
G м3/ч |
Qо кВт |
Nе кВт |
G м3/ч |
Qo кВт |
Ne кВт |
G м3/ч |
|
|
Однокомпрессорные |
|||||||||
|
FWR1-4MA22X |
56,2 |
9,80 |
10,4 |
65,9 |
10,1 |
12,1 |
75,8 |
10,7 |
14,0 |
| FWR1-4MH25X |
64,9 |
11,8 |
12,0 |
76,0 |
12,2 |
14,0 |
87,3 |
12,9 |
16,1 |
| FWR1-4MI30X |
70,8 |
13,1 |
13,1 |
82,9 |
13,7 |
15,3 |
95,2 |
14,6 |
17,6 |
| FWR1-4MJ33X |
78,7 |
14,9 |
14,5 |
92,1 |
15,8 |
17,0 |
106 |
17,1 |
19,5 |
| FWR1-4MK35X |
88,4 |
17,0 |
16,3 |
104 |
17,7 |
19,1 |
119 |
18,7 |
21,9 |
| FWR1-6MI40X |
107 |
20,8 |
19,7 |
125 |
22,0 |
23,1 |
144 |
23,6 |
26,5 |
| FWR1-6MJ45X |
118 |
23,5 |
21,9 |
139 |
24,8 |
25,6 |
160 |
26,5 |
29,4 |
| FWR1-6MK50X |
133 |
27,3 |
24,6 |
158 |
28,9 |
29,0 |
182 |
31,1 |
33,6 |
|
Двухкомпрессорные |
|||||||||
| FWR1-2x4MA22X |
112 |
19,6 |
20,8 |
132 |
20,3 |
24,2 |
152 |
21,4 |
28,0 |
| FWR1-2x4MH25X |
130 |
23,6 |
24,0 |
152 |
24,5 |
28,0 |
175 |
25,8 |
32,2 |
| FWR1-2x4MI30X |
142 |
26,2 |
26,2 |
166 |
27,5 |
30,6 |
190 |
29,3 |
35,2 |
| FWR1-2x4MJ33X |
157 |
29,8 |
29,0 |
184 |
31,7 |
34,0 |
212 |
34,2 |
39,0 |
| FWR1-2x4MK35X |
177 |
34,1 |
32,6 |
207 |
35,5 |
38,2 |
238 |
37,5 |
43,8 |
| FWR1-2x6MI40X |
213 |
41,6 |
39,4 |
250 |
44,0 |
46,2 |
287 |
47,2 |
53,0 |
| FWR1-2x6MJ45X |
237 |
47,0 |
43,8 |
278 |
49,6 |
51,2 |
319 |
53,0 |
58,8 |
| FWR1-2x6MK50X |
267 |
54,6 |
49,2 |
315 |
57,8 |
58,0 |
364 |
62,2 |
67,2 |
|
Трёхкомпрессорные |
|||||||||
| FWR1-3x6MI40X |
319 |
62,4 |
59,1 |
375 |
66,0 |
69,3 |
430 |
70,8 |
79,5 |
| FWR1-3x6MJ45X |
355 |
70,5 |
65,7 |
417 |
74,4 |
76,8 |
478 |
79,5 |
88,2 |
| FWR1-3x6MK50X |
400 |
81,9 |
73,8 |
472 |
86,7 |
87,0 |
546 |
93,3 |
101 |
|
Четырёхкомпрессорные |
|||||||||
| FWR1-4x6MI40X |
426 |
83,2 |
78,8 |
500 |
88,0 |
92,4 |
574 |
94,4 |
106 |
| FWR1-4x6MJ45X |
474 |
94,0 |
87,6 |
556 |
99,2 |
102 |
638 |
106 |
118 |
| FWR1-4x6MK50X |
534 |
109 |
98,4 |
630 |
116 |
116 |
728 |
124 |
134 |
Производительность холодильной установки Qo и потребляемая мощность Ne указаны на R134a при температуре окружающего воздуха 32°С.
G - необходимый расход жидкости через испаритель при температуре жидкости на входе tвх. и температуре на выходе tвых.
Потребляемая мощность Ne указана без учета мощности вентиляторов воздушного конденсатора.
Среднетемпературные холодильные установки
|
МОДЕЛЬ |
ПРОПИЛЕНГЛИКОЛЬ 30% tвх= -5°С; tвых=-10°С |
ПРОПИЛЕНГЛИКОЛЬ 30% tвх=0°С; tвых=-5°С |
ВОДА tвх=7°С; tвых=12°С |
||||||
|
Qo кВт |
Ne кВт |
G м3/ч |
Qо кВт |
Nе кВт |
G м3/ч |
Qo кВт |
Ne кВт |
G м3/ч |
|
|
Однокомпрессорные |
|||||||||
|
FWR1-4MA22X |
24,4 |
12,6 |
4,78 |
29,4 |
14,0 |
5,34 |
48,8 |
16,2 |
8,34 |
| FWR1-4MH25X |
28,6 |
14,9 |
5,61 |
34,6 |
16,5 |
6,29 |
58,1 |
19,2 |
9,93 |
| FWR1-4MI30X |
32,3 |
16,6 |
6,33 |
38,6 |
18,4 |
7,02 |
63,0 |
21,3 |
10,8 |
| FWR1-4MJ33X |
35,7 |
18,4 |
7,00 |
42,8 |
20,4 |
7,78 |
70,9 |
23,8 |
12,1 |
| FWR1-4MK35X |
40,0 |
21,2 |
7,84 |
48,0 |
23,6 |
8,73 |
80,0 |
27,6 |
13,7 |
| FWR1-6MI40X |
48,3 |
25,5 |
9,47 |
58,1 |
28,2 |
10,6 |
96,6 |
32,7 |
16,5 |
| FWR1-6MJ45X |
54,3 |
28,7 |
10,6 |
65,0 |
31,9 |
11,8 |
107 |
37,0 |
18,3 |
| FWR1-6MK50X |
60,5 |
32,5 |
11,9 |
72,6 |
36,0 |
13,2 |
120 |
42,6 |
20,5 |
|
Двухкомпрессорные |
|||||||||
| FWR1-2x4MA22X |
48,8 |
25,3 |
9,56 |
58,8 |
28,0 |
10,7 |
97,6 |
32,5 |
16,7 |
| FWR1-2x4MH25X |
57,2 |
29,8 |
11,2 |
69,2 |
33,1 |
12,6 |
116 |
38,5 |
19,9 |
| FWR1-2x4MI30X |
64,6 |
33,3 |
12,7 |
77,2 |
36,9 |
14,0 |
126 |
42,6 |
21,6 |
| FWR1-2x4MJ33X |
71,4 |
36,8 |
14,0 |
85,6 |
40,8 |
15,6 |
142 |
47,6 |
24,2 |
| FWR1-2x4MK35X |
80,0 |
42,4 |
15,7 |
96,0 |
47,2 |
17,5 |
160 |
55,2 |
27,4 |
| FWR1-2x6MI40X |
96,6 |
51,0 |
18,9 |
116 |
56,4 |
21,2 |
193 |
65,4 |
33,0 |
| FWR1-2x6MJ45X |
109 |
57,4 |
21,2 |
130 |
63,8 |
23,6 |
214 |
74,0 |
36,6 |
| FWR1-2x6MK50X |
121 |
65,0 |
23,8 |
145 |
72,0 |
26,4 |
240 |
85,2 |
41,0 |
|
Трёхкомпрессорные |
|||||||||
| FWR1-3x6MI40X |
145 |
76,5 |
28,4 |
174 |
84,6 |
31,8 |
290 |
98,1 |
49,5 |
| FWR1-3x6MJ45X |
163 |
86,1 |
31,8 |
195 |
95,7 |
35,4 |
321 |
111 |
54,9 |
| FWR1-3x6MK50X |
182 |
97,5 |
35,7 |
218 |
108 |
39,6 |
360 |
128 |
61,5 |
|
Четырёхкомпрессорные |
|||||||||
| FWR1-4x6MI40X |
193 |
102 |
37,9 |
232 |
113 |
42,4 |
386 |
131 |
66,0 |
| FWR1-4x6MJ45X |
217 |
115 |
42,4 |
260 |
128 |
47,2 |
428 |
148 |
73,2 |
| FWR1-4x6MK50X |
242 |
130 |
47,6 |
290 |
144 |
52,8 |
480 |
170 |
82,0 |
Производительность холодильной установки Qo и потребляемая мощность Ne указаны на R404А/R507А при температуре окружающего воздуха 32°С.
G - необходимый расход жидкости через испаритель при температуре жидкости на входе tвх. и температуре на выходе tвых.
Потребляемая мощность Ne указана без учета мощности вентиляторов воздушного конденсатора.
В статье представлены основные технические характеристики и фотографии партии контейнерных холодильных машин, изготовленные ООО «Фриготрейд» в 2023 году для крупного промышленного предприятия.
Специалисты ООО Фриготрейд, изготовили и сдали в эксплуатацию испытательный комплекс оборудования для четырех крупногабаритных климатических камер.
Статья продолжает серию публикаций ООО «Фриготрейд» по оснащению установок холодоснабжения ФРИГОДИЗАЙН® современными системами управления и мониторинга.
Выполнены проектные, монтажные и пусконаладочные работы, сдача в постоянную эксплуатацию системы измерения потребления холода технологическим оборудованием предприятия от централизованной аммиачной системы холодоснабжения.
