Энергоэффективные низкотемпературные многокомпрессорные холодильные установки

Энергоэффективные низкотемпературные многокомпрессорные холодильные установки (централи) на базе двухступенчатых полугерметичных поршневых компрессоров BITZER предназначены для создания искуственного холода в централизованных системах холодоснабжения низкотемпературных холодильных и скороморозильных камер супермаркетов, гипермаркетов, холодильных складов, предприятий пищевой и перерабатывающей промышленности, а также в системах холодоснабжения технологического оборудования химической и фармацевтической промышленности.

Благодаря применению двухступенчатых полугерметичных поршневых компрессоров BITZER эти холодильные установки имеют высокий коэффициент полезного действия и относительно низкое энергопотребление. Они занимают значительно меньше места и имеют меньшие размеры, чем аналогичные холодильные установки других производителей, благодаря двухэтажной конструкции и применению горизонтальных ресиверов. Такая компоновка, кроме того, более эргономичная, удобна в обслуживании, а также снижает затраты на эксплуатацию и ремонт. Благодаря пространственной конструкции рамы и применению стального прямоугольного замкнутого профиля в конструкции рамы, масса установок значительно ниже, а жесткость рамы выше существующих аналогов.

Все двухступенчатые компрессоры BITZER, в том числе шестицилинровые, устанавливаются на резиновых амортизаторах, что позволяет значительно снизить уровень шума и вибраций. Применение электронных регуляторов уровня масла в компрессорах позволяет не только увеличить точность регулирования уровня масла, но и обеспечить аварийное отключение компрессоров по минимальному уровню масла. Полный комплекс приборов автоматики, входящих в состав многокомпрессорных холодильных установок обеспечивает  защиту  двухступенчатых компрессоров BITZER от любых аварийных режимов и высокую точность регулирования.

Фригодизайн ТМ также производит многокомпрессорные холодильные установки и другое холодильное оборудование на базе спиральных и винтовых компрессоров BITZER, а также на базе других компрессоров (см. раздел Коммерческое).

Состав низкотемпературных многокомпрессорных холодильных установок

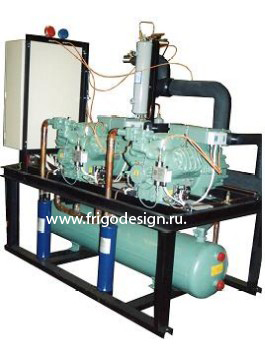

Многокомпрессорная холодильная установка на базе двухступенчатых полугерметичных поршневых компрессоров BITZER
  • Полугерметичные двухступенчатые холодильные компрессоры BITZER, заправленные маслом, с картерным нагревателем, запорными вентилями, смотровым стеклом уровня масла, реле давления масла, электронным реле тепловой защиты электродвигателя и датчиком температуры нагнетания.
  • Пластинчатый теплообменник переохладитель жидкого хладагента (экономайзер) с запорным вентилем, фильтром, соленоидными вентилями, смотровым стеклом и терморегулирующим вентилем на каждый компрессор (для установок с экономайзером).
  • Ресивер с обратным клапаном на входе, запорным вентилем на выходе и смотровыми стеклами нижнего и верхнего уровня.
  • Нагнетательная магистраль с регуляторами давления конденсации и давления в ресивере.
  • Магистраль возврата масла в составе: маслоотделитель, соленоидный вентиль, ресивер масла, регулятор давления масла, запорные вентили, фильтр и смотровые стекла, а также электронные регуляторы уровня масла с защитой компрессора по минимальному уровню масла.
  • Жидкостная магистраль с разборным фильтром-осушителем, смотровым стеклом и запорным вентилем.
  • Теплоизолированная всасывающая магистраль с запорным вентилем, разборным фильтром-очистителем и общим коллектором,выполняющим функции отделителя жидкости.
  • Реле высокого и низкого давления (на каждый компрессор), а также манометры высокого и низкого давления.
  • Датчик давления всасывания, датчик давления конденсации или прессостаты управления вентиляторами конденсатора.
  • Пылевлагозащищенный шкаф управления (исполнение IP65) с микропроцессорным блоком управления Dixell. Ступенчатое управление компрессорами и вентиляторами конденсатора. Индикация давления испарения и конденсации, а также всех аварийных ситуаций
  • Все элементы установлены на раму и подключены к шкафу управления.
  • Заправка сухим азотом для консервации.
  • Контроль качества сборки, полная проверка многокомпрессорной холодильной установки в сборе со шкафом управления, настройка и программирование всех приборов автоматики перед отгрузкой заказчику.
  • Документация.

Дополнительные опции

  • Габаритные и присоединительные размеры многокомпрессорной холодильной установки по техническому заданию заказчика.
  • Дополнительная автоматика, позволяющая размещать многокомпрессорную холодильную установку в неотапливаемом помещении или на открытой площадке.
  • Отделители жидкости.
  • Регулятор давления всасывания.
  • Ресивер увеличенного размера.
  • Клеммная коробка на раме многокомпрессорной холодильной установки и выносной шкаф управления.
  • Выносной воздушный конденсатор.
  • Воздухоохладители в комплекте с соленоидными и терморегулирующими вентилями и отдельным шкафом управления с индикацией температуры в камере, режимов работы и всех аварийных ситуаций, который поставляется в отдельной упаковке.
  • Другое холодильное оборудование.

Энергосберегающие опции

  • Пластинчатый теплообменник переохладитель жидкого хладагента (экономайзер) с запорным вентилем, фильтром, смотровым стеклом, соленоидным и терморегулирующим вентилями на каждый компрессор.
  • Воздухоохладители могут быть укомплектованы электронными терморегулирующими вентилями.
  • Адиабатическая система охлаждения воздуха на входе в конденсатор за счет его увлажнения. Применяется с воздушным конднсатором при высоких температурах окружающего воздуха, а также для экономии электроэнергии.
  • Воздушный конденсатор с центробежным вентилятором (поставляется в отдельной упаковке).
  • Испарительный конденсатор воздушного охлаждения (поставляется в отдельной упаковке).
  • Исполнение с конденсатором водяного охлаждения.
  • Градирня и гидромодуль (поставляются отдельно) в составе: жидкостной насос (один или более), емкость для воды, арматура, автоматика, трубопроводы, рама, щит управления, система водоподготовки.
  • Дополнительный переохладитель жидкого хладагента.
  • Регенеративный теплообменник.
  • Частотный привод компрессоров, вентиляторов, насосов.
  • Комплект арматуры и автоматики для оттайки испарителей горячими парами.
  • Циркуляционный ресивер с насосами подачи хладагента, арматурой, автоматикой и шкафом управления.
  • Теплообменник-рекуператор тепла для подогрева воды или промежуточного теплоносителя.
  • Система компьютерного управления и мониторинга.

Габаритные размеры (длина х ширина х высота) низкотемпературных многокомпрессорных холодильных установок на базе двухступенчатых полугерметичных поршневых компрессоров BITZER.

Модель компрессора Количество компрессоров
2 3 4 5
Низкотемпературные многокомпрессорные холодильные установки на R22, R404А
S4T-5 1800x900x1500  2600x900x1600 3300x900x1800 4000x900x1900
S4N-8
S4G-12
S6J-16 2000x1200x1800 2700x1200x1800 3400x1200x1900 4100x1200x2000
S6H-20
S6G-25
S6F-30

Низкотемпературные многокомпрессорные холодильные установки на R22        (Tкип.= -20°C … -45°C)

Модель

Tкип.= -20oC

Tкип.= -25oC Tкип.= -30oC Tкип.= -35oC Tкип.= -40oC
Qo, кВт Ne, кВт Qo, кВт Ne, кВт Qo, кВт Ne, кВт Qo, кВт Ne, кВт Qo, кВт Ne, кВт

Двухкомпрессорные

FCM1-2xS4T5H 18,4 9,2 15,3 8,7 12,8 8,1 10,0 7,5 7,9 6,8
FCM1-2xS4N8H 26,4 14,4 21,9 13,3 18,0 12,2 14,5 11,2 11,4 10,2
FCM1-2xS4G12H 39,9 21,6 33,1 20,1 27,2 18,5 21,9 16,9 17,2 15,4
FCM1-2xS6J16H 58,2 32,2 48,6 29,,5 40,2 26,7 32,6 23,9 25,8 21,2
FCM1-2xS6H20H 67,4 37,4 56,4 34,1 46,6 30,9 37,8 27,7 30,0 24,5
FCM1-2xS6G25H 77,4 42,8 64,8 39,2 53,4 35,5 43,4 31,8 34,4 28,1
FCM1-2xS6F30H 92,6 51,4 77,4 46,8 64,0 42,4 52,0 38,1 41,2 33,7

Трехкомпрессорные

FCM1-3xS4T5H 27,7 13,8 22,9 13,1 18,7 12,2 15,1 11,3 11,9 10,2
FCM1-3xS4N8H 39,6 21,6 32,9 19,9 27,0 18,4 21,7 16,8 17,0 15,2
FCM1-3xS4G12H 59,8 32,5 49,7 30,1 40,7 27,0 32,8 25,4 25,8 23,0
FCM1-3xS6J16H 87,3 48,3 72,9 44,2 60,3 40,1 49,0 35,9 38,8 31,7
FCM1-3xS6H20H 101,1 56,0 84,6 51,2 69,9 46,4 56,8 41,6 44,9 36,8
FCM1-3xS6G25H 116,1 64,2 97,2 58,8 80,1 53,3 65,1 47,8 51,6 42,2
FCM1-3xS6F30H 138,9 77,1 116,1 70,2 96,0 63,6 78,0 57,2 61,8 50,5

Четырехкомпрессорные

FCM1-4xS4T5H 36,9 18,4 30,6 17,4 23,0 16,3 20,1 15,0 15,8 13,6
FCM1-4xS4N8H 52,8 28,8 43,9 26,6 36,0 24,5 29,0 22,4 22,7 20,3
FCM1-4xS4G12H 79,7 43,3 66,3 40,2 54,3 37,0 43,7 33,8 34,4 30,7
FCM1-4xS6J16H 116,4 64,4 97,2 58,9 80,4 53,4 65,3 47,9 51,7 42,3
FCM1-4xS6H20H 134,8 74,7 112,8 68,3 93,2 61,9 75,7 55,5 59,9 49,0
FCM1-4xS6G25H 154,8 85,6 129,6 78,4 106,8 71,0 86,8 63,7 68,8 56,3
FCM1-4xS6F30H 185,2 102,8 154,8 93,6 128,0 84,8 104,0 76,2 82,4 67,4

Пятикомпрессорные

FCM1-5xS6G25H 193,5 107,0 162,0 98,0 133,5 88,8 108,5 79,6 86,0 70,4
FCM1-5xS6F30H 231,5 128,5 193,5 117,0 160,0 106,0 130,0 95,3 103,0 84,3
Qo– холодопроизводительность; Ne - потребляемая мощность; tкип. -  температура кипения. Характеристики многокомпрессорных холодильных установок указаны при температуре конденсации 45°C , перегреве всасываемого газа 11К и переохлаждении жидкости на выходе конденсатора 3К. Потребляемая мощность Ne указана без учета мощности вентиляторов воздушного конденсатора.

Низкотемпературные многокомпрессорные холодильные установки на R404A (Tкип.= -25°C … -60°C)

Модель

Tкип.= -30oC

Tкип.= -35oC Tкип.= -40oC Tкип.= -45oC Tкип.= -50oC
Qo, кВт Ne, кВт Qo, кВт Ne, кВт Qo, кВт Ne, кВт Qo, кВт Ne, кВт Qo, кВт Ne, кВт

Двухкомпрессорные

FCM1-2xS4T5H 13,9 10,0 11,3 9,2 9,1 8,3 7,2 7,5 5,6 6,6
FCM1-2xS4N8H 19,7 14,3 16,0 13,1 12,9 11,9 10,3 10,7 8,0 9,4
FCM1-2xS4G12H 30,3 21,6 25,1 19,8 20,5 17,9 16,5 16,0 13,1 14,1
FCM1-2xS6J16H 42,0 30,8 35,0 27,9 28,8 25,1 23,3 22,4 18,5 19,9
FCM1-2xS6H20H 48,4 35,7 40,4 32,3 33,2 29,1 26,9 26,0 21,4 23,0
FCM1-2xS6G25H 55,2 41,0 46,0 37,1 37,9 33,4 30,7 29,8 24,5 26,4
FCM1-2xS6F30H 65,2 48,8 54,4 44,4 44,8 40,0 36,5 35,7 29,1 31,6

Трехкомпрессорные

FCM1-3xS4T5H 20,9 15,0 17,0 13,8 13,7 12,5 10,8 11,3 8,4 9,9
FCM1-3xS4N8H 29,6 51,5 24,0 19,7 19,4 17,9 15,5 16,1 12,0 14,1
FCM1-3xS4G12H 45,6 32,4 37,7 29,7 30,8 26,9 24,8 24,0 19,7 21,2
FCM1-3xS6J16H 63,0 46,2 52,5 41,9 43,2 37,7 35,0 33,6 27,8 30,0
FCM1-3xS6H20H 72,6 53,6 60,6 48,5 49,8 43,7 40,4 39,0 32,1 34,5
FCM1-3xS6G25H 82,8 61,5 69,0 55,7 56,9 50,1 46,1 44,7 36,8 39,6
FCM1-3xS6F30H 97,8 73,2 81,6 66,6 67,2 60,0 54,8 53,6 43,7 47,4

Четырехкомпрессорные

FCM1-4xS4T5H 27,8 20,0 22,6 18,4 18,2 16,6 14,4 15,0 11,2 13,2
FCM1-4xS4N8H 39,4 28,6 32,0 26,2 25,8 23,8 20,6 21,4 16,0 18,8
FCM1-4xS4G12H 60,6 43,2 50,2 39,6 41,0 35,8 33,0 32,0 26,2 28,2
FCM1-4xS6J16H 84,0 61,6 70,0 55,8 57,6 50,2 46,6 44,8 37,0 39,8
FCM1-4xS6H20H 96,8 71,4 80,8 64,6 66,4 58,2 53,8 52,0 42,8 46,0
FCM1-4xS6G25H 110,8 82,0 92,0 74,2 75,8 66,8 61,4 59,6 49,0 52,8
FCM1-4xS6F30H 130,4 97,6 108,8 88,8 89,6 80,0 73,0 71,4 58,2 63,2

Пятикомпрессорные

FCM1-5xS6G25H 138,0 102,5 115,0 92,8 94,8 83,5 76,8 74,5 61,3 66,0
FCM1-5xS6F30H 163,0 122,0 136,0 111,0 112,0 100,0 91,3 89,3 72,8 79,0

Qo– холодопроизводительность; Ne - потребляемая мощность; tкип. -  температура кипения. Характеристики многокомпрессорных холодильных установок указаны при температуре конденсации 45°C, перегреве всасываемого газа 11К и переохлаждении жидкости на выходе конденсатора 3К. Потребляемая мощность Ne указана без учета мощности вентиляторов воздушного конденсатора.
