Фригодизайн энергосберегающее холодильное оборудование

Среднетемпературные холодильные машины на спиральных компрессорах Copeland

Энергосберегающая комплектная среднетемпературная холодильная машина - это оптимально подобранный в результате расчетов комплект холодильного оборудования обеспечивающий заданную температуру и влажность внутри охлаждаемого объема и предназначенный для монтажа на месте расположения холодильной камеры.
Среднетемпературные холодильные машины могут использоваться для обеспечения режимов охлаждения и хранения различных продуктов в холодильных камерах, а также для обеспечения заданной температуры и влажности в технологических помещениях пищевых, фармацевтических, химических и других производств.

В зависимости от условий эксплуатации и технологических требований среднетемпературные холодильные машины комплектуются различным дополнительным оборудованием и могут обеспечивать заданную температуру в охлаждаемом помещении в диапазоне от -10оС до +25оС и влажность в диапазоне от 20% до 98%.
Для установки на открытой площадке (снаружи помещений) холодильные машины FCA комплектуются регуляторами давления конденсации, дополнительными нагревателями и защитой от холодного запуска. Холодильные машины FCR с выносным воздушным конденсатором комплектуются регуляторами давления конденсации. По желанию заказчика холодильная машина может быть укомплектована малошумным или увеличенным воздушным конденсатором.

Для правильного выбора холодильной машины необходимо выполнить расчет теплового баланса на основании исходных данных предоставленных заказчиком. За консультациями просим обращаться в отдел продаж группы компаний Фригодизайн.

Чтобы рассчитать стоимость и купить холодильную машину Copeland ЗАПОЛНИТЕ ОПРОСНЫЙ ЛИСТ
Цены на холодильные машины Copeland

Энергосберегающие среднетемпературные комплектные холодильные машины изготавливаются на базе спиральных компрессоров серии ZR, специально разработанных и оптимизированных для среднетемпературного применения. Компрессоры ZR характеризуются более высокими значениями холодопроизводительности и холодильного коэффициента COP в среднетемпературной области по сравнению с имеющимися на рынке компрессорами. Подробнее о спиральных компрессора Copeland

Энергосберегающие холодильные машины выполнены по запатентованной схеме, которая позволяет получать минимально возможное давление конденсации и максимально возможное переохлаждение жидкости в конденсаторе, что обеспечивает минимально возможное энергопотребление в холодное время года. Эта инновационная схема позволяет максимально эффективно использовать холодный окружающий воздух - бесплатный ресурс, который обычно используется только частично. Чем ниже температура окружающего воздуха, тем выше экономия электроэнергии по сравнению с аналогами выполненными по обычной схеме. В холодное время года экономия электроэнергии может достигать 50%.

Применение запатентованной конструкции рекуперативного теплообменника (патент №132879) на трубопроводах между воздухоохладителем и холодильным агрегатом позволяет снизить энергопотребление на 7%...10% в зависимости от условий работы машины. Многокомпрессорные машины оснащаются всасывающим коллектором с переохладителем жидкости запатентованной конструкции.

Специальная конструкция коллектора со встроенным переохладителем позволяет увеличить защиту компрессоров от гидроудара, а также повышает производительность и снижает энергопотребление машины. Экономия электроэнергиии зависит от условий работы машины и может достигать 30%. При этом максимальная экономия электроэнергии по сравнению с аналогами достигается в жаркое время года.
Энергосберегающие среднетемпературные комплектные холодильные машины на базе спиральных компрессоров серии ZR обладают следующими преимуществами:
  • минимальное энергопотребление благодаря оптимизации процесса сжатия в компрессоре;
  • повышенная энергоэффективность и холодильный коэффициент по отношению к аналогам существующим на рынке;
  • повышенный ресурс работы компрессора по отношению к аналогам;
  • высокая надежность, благодаря большой мощности привода компрессора исключает перегрев электродвигателя при выходе на режим и при перегрузках;
  • минимальный пусковой ток и пониженное энергопотребление благодаря разведению спиралей при пуске;
  • надежная смазка, благодаря низкому уносу масла в систему;
  • большой ресурс, благодаря применению тефлоновых подшипников скольжения;
  • неизменная холодопроизводительность на протяжении всего срока службы вследствие свободного, самоподстраивающегося уплотнения между спиралями;
  • повышенная устойчивость к «влажному ходу» и механическим загрязнениям благодаря радиальному согласованию спиралей;
  • внутренняя механическая защита спиралей от перегрузки.
  • Состав среднетемпературной комплектной холодильной машины

    1. Холодильный агрегат

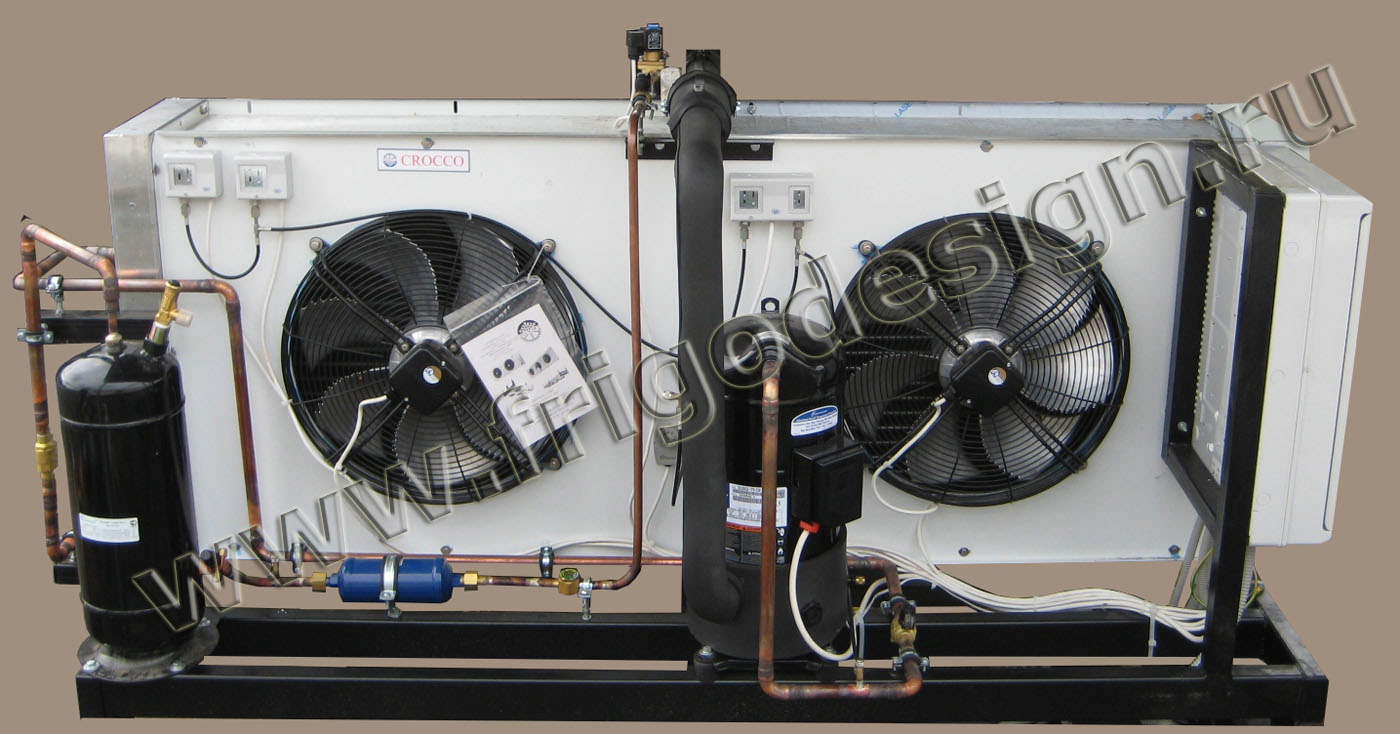

    Энергосберегающий холодильный агрегат представляет собой совокупность частей установленных на единой раме. Все составные части контура хладагента соединены трубопроводами. Контур испытан на прочность и герметичность. При поставке контур хладагента агрегата заполнен азотом высокой чистоты до избыточного давления консервации, все отверстия заглушены. Электрические части агрегата подключены и проверены в объеме заказанных опций.На объекте эксплуатации необходимо соединить агрегат с воздухоохладителем и выполнить необходимые электрические соединения.

    Диапазон температур окружающей среды от -30°С до +45°С. Хладагент: R22 или R407С. Имеются два варианта исполнения. Агрегаты FCA являются компрессорно-конденсаторными агрегатами с конденсатором воздушного охлаждения. Агрегаты FCR являются компрессорно-ресиверными агрегатами, конденсатор воздушного охлаждения поставляется в отдельной упаковке и может быть любым, в зависимости от требований заказчика.

    Базовый состав холодильного агрегата

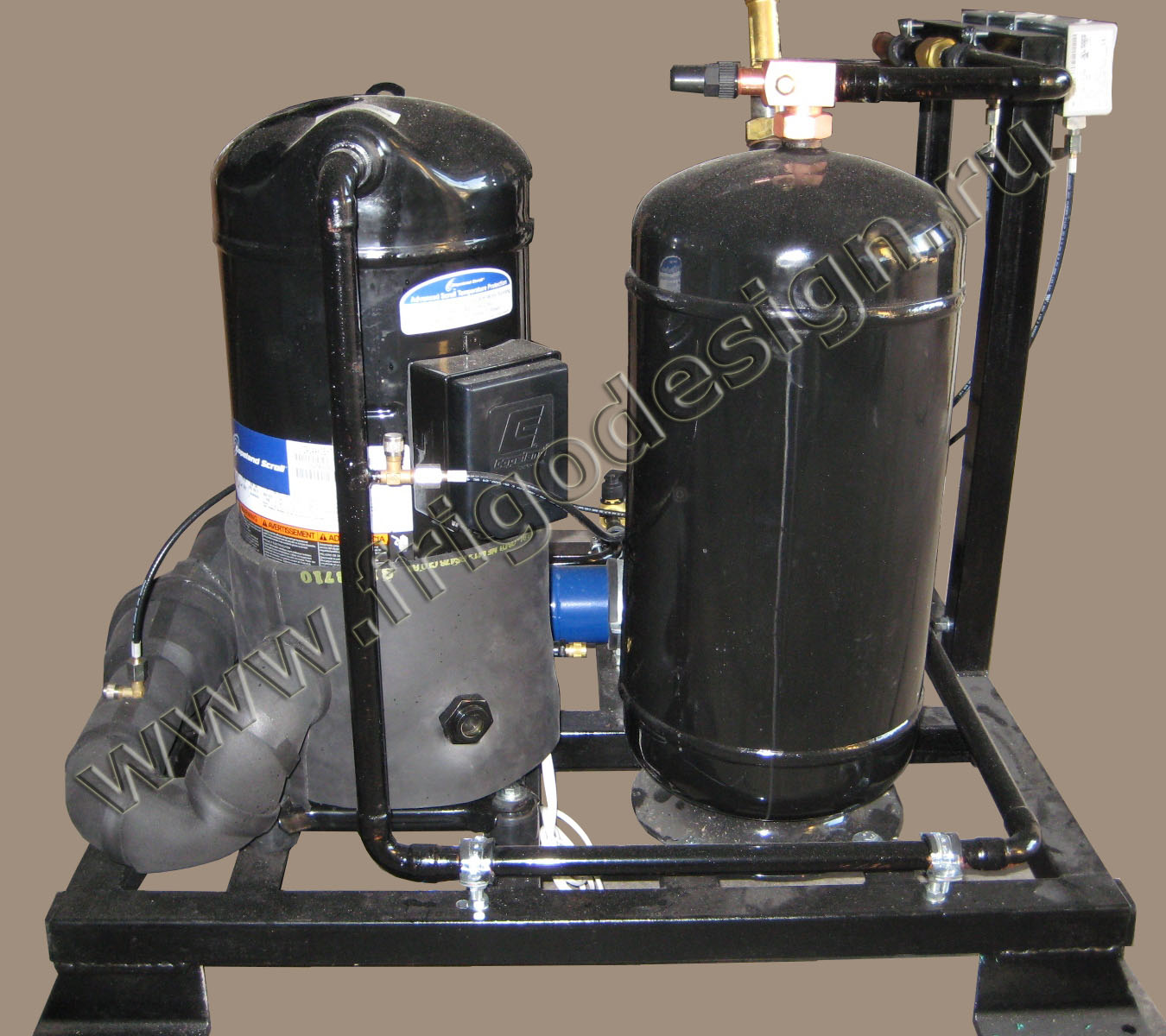

    Энергосберегающая холодильная машина с зимними опциями Компрессор. Герметичный спиральный компрессор Copeland серии ZR в общем корпусе с электродвигателем, заправлен холодильным маслом, уровень которого контролируется через смотровое стекло.
    В корпусе установлены штуцер заправки и слива масла, а также обратный клапан, предотвращающий перетекание хладагента из полости нагнетания в полость всасывания после остановки компрессора.
    Картер компрессора оснащен нагревателем масла, электродвигатель оснащен датчиками температуры, подключенными к электронному блоку защиты обмоток электродвигателя. Компрессор комплектуется запорными вентилями и реле давления на линиях всасывания и нагнетания хладагента.

    Энергосберегающая комплектная холодильная машина Конденсатор воздушного охлаждения (с агрегатами FCR поставляется в отдельной упаковке). Высокоэффективный теплообменник с оптимальным сочетанием профилированных алюминиевых пластин и медных труб. Для охлаждения применены осевые вентиляторы с низким энергопотреблением.
    Корпус конденсатора изготовлен из оцинкованной стали, покрыт эмалью и обладает повышенной коррозионной стойкостью.

    Воздухоохладители Crocco Ресивер хладагента. Оснащен запорным вентилем на выходе и имеет сертификат соответствия нормам РосТехНадзора. Корпус ресивера изготовлен из высокопрочной стали, покрыт эмалью и обладает повышенной коррозионной стойкостью.
    Рама.
    Является несущим и опорным элементом конструкции агрегата. Изготовлена из стального листа или профиля, обладает достаточной жесткостью, окрашена высококачественной противокоррозионной композицией, устойчивой к климатическим воздействиям окружающей среды. Обеспечивает возможность крепления агрегата к фундаменту и удобный доступ для технического обслуживания.


    Дополнительные опции холодильного агрегата

    • Дополнительный картерный нагреватель компрессора, термостат, теплоизоляция компрессора.
    • Нагреватель ресивера жидкого хладагента и теплоизоляция ресивера.
    • Шкаф управления агрегатом, подключенный ко всем частям агрегата.
    • Теплоизолированный отделитель жидкости.
    • Ресивер жидкого хладагента увеличенного размера.
    • Жидкостной трубопровод, фильтр-осушитель, смотровое стекло с индикатором влажности, запорный вентиль.
    • Маслоотделитель, нагреватель маслоотделителя, запорный вентиль и смотровое стекло на линии возврата масла в компрессор.
    • Реле высокого давления или датчик давления для управления вентиляторами конденсатора.
    • Частотный регулятор для управления вентиляторами конденсатора.
    • Теплоизолированный всасывающий трубопровод и фильтр-очиститель.
    • Дополнительные запорные вентили.
    • Регулятор давления конденсации на линии нагнетания, дифференциальный клапан или регулятор давления на линии перепуска хладагента в ресивер, обратный клапан на линии слива жидкого хладагента в ресивер.
    • Защитный кожух.
    • Выносной воздушный конденсатор (для компрессорно-ресиверных агрегатов FCR).
    • 2. Воздухоохладитель Crocco (Италия).

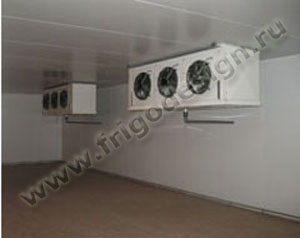

      Воздухоохладители Crocco отличаются высококачественным изготовлением, высоким качеством материалов (используются трубы из меди с толщиной стенки 0,4 мм) и долговечностью, что позволяет гарантировать длительную эксплуатацию оборудования.
      В конструкции воздухоохладителей используются высокоэффективные и надежные вентиляторы ZIEL ABEGG, EBM и EURO MOTORS (на воздухоохладителях малой мощности). Трехфазные вентиляторы имеют два варианта подключения с различной скоростью вращения и соответственно уровнем шума, энергопотреблением и расходом воздуха.
      Корпуса и поддоны всех воздухоохладителей изготовлены из высококачественного алюминия окрашенного специальной краской.

      3. ТРВ, соленоидный вентиль и нагреватель сливной магистрали для воздухоохладителя.

      4. Электрический шкаф управления энергосберегающей холодильной машиной (агрегат + воздухоохладитель).

      Шкафы управления энергосберегающими холодильными машинами собраны на базе высококачественных комплектующих европейского производства таких фирм, как ELDON, DIXELL, General Electric, АВВ , SCHRACK, ENTRELEC и др.

    • в электрических шкафах реализован алгоритм управления с "однократным вакуумированием", используется реле времени для защиты компрессора от частых пусков и регулируемый автомат защиты компрессора, что обеспечивает максимальную защиту компрессора;
    • имеется световая индикация всех возможных аварийных ситуаций;
    • в цепи управления и во всех силовых цепях предусмотрены автоматы защиты;
    • имеется выключатель (рубильник) напряжения питания и выключатель "Работа - подогрев масла";
    • управление холодильной машиной осуществляется микропроцессорным блоком Dixell XR60CХ;
    • степень защиты шкафов IP65;
    • со шкафом управления поставляется электрическая схема, спецификация и инструкция по эксплуатации микропроцессорного блока на русском языке;
    • шкаф управления поставляется в отдельной упаковке.
    • Дополнительные опции
    • Дополнительное оборудование и приборы автоматики для регулирования влажности
    • Увлажнитель
    • Энергосберегающие опции
    • Воздухоохладители могут быть укомплектованы электронными терморегулирующими вентилями.
    • Адиабатическая система охлаждения воздуха на входе в конденсатор за счет его увлажнения. Применяется с воздушным конденсатором при высоких температурах окружающего воздуха, а также для экономии электроэнергии.
    • Воздушный конденсатор с центробежным вентилятором (поставляется в отдельной упаковке).
    • Исполнение с конденсатором водяного охлаждения.
    • Дополнительный переохладитель жидкого хладагента.
    • Частотный привод вентиляторов.
    • Теплообменник-рекуператор тепла для подогрева воды или промежуточного теплоносителя.
    • Система компьютерного управления и мониторинга.

    №п/п

    Энергосберегающие среднетемпературные холодильные машины

    С агрегатированным воздушным конденсатором С выносным воздушным конденсатором Воздухоохладитель Qo*, кВт Ne, кВт
    Агрегат Агрегат Конденсатор
    1 FCA1-ZR94 FCR1-ZR94 CN14-1-500 NHC 120-3-400 13,00 5,60
    NLC 126-3-400
    2 FCA1-ZR125 FCR1-ZR125 CN16-1-500 NHС 162-3-400 17,10 7,10
    NLС 168-4-400
    3 FCA1-ZR144 FCR1-ZR144 CN9-2-400 NHС 162-3-400 19,35 8,03
    NLС 168-4-400
    4 FCA1-ZR160 FCR1-ZR160 CN9-2-400 NHС 216-4-400 20,10 9,11
    NLС 210-5-400
    5 FCA1-ZR190 FCR1-ZR190 CN18-2-500 NHС 216-4-400 24,60 10,90
    NLС 210-5-400
    6 FCA1-ZR250 FCR1-ZR250 CN18-2-500 RHD 363-3-500 33,30 14,15
    RMD 426-3-500
    7 FCA1-ZR310 FCR1-ZR310 CN20-3-500 RHD 648-4-500 41,00 17,65
    RMD 568-4-500
    8 FCA1-ZR380 FCR1-ZR380 CN20-3-500 RHD 648-4-500 50,90 21,10
    RMD 710-5-500

    * Qo расчетная холодопроизводительность при температуре в камере 0°С, температуре окружающей среды +30°С, влажности 85%

    Ne потребляемая мощность компрессора

    Воздухооладители подобраны на следующие условия SC2 (dT=8K, Ткип.=-8°С, влажность 85%)

    Шаг ребра у воздухоохладителей: NHB, NHС, RHD - 4,2 мм; NLB, NLС - 7,0 мм, RMD - 6,0 мм



    №п/п

    Энергосберегающие среднетемпературные многокомпрессорные холодильные машины

    С выносным воздушным конденсатором Воздухоохладитель Qo*, кВт Ne, кВт
    Холодильная машина Конденсатор
    1 FCМ1-2xZR94 CN18-2-500 RHD 363-3-500 26,00 11,20
    RMD 318-3-500
    2 FCМ1-2xZR125 CN18-2-500 RHD 486-3-500 34,20 14,20
    RMD 426-3-500
    3 FCМ1-2xZR144 CN20-3-500 RHD 486-3-500 38,70 16,06
    RMD 568-4-500
    4 FCМ1-3xZR94 CN20-3-500 RHD 486-3-500 39,00 16,80
    RMD 568-4-500
    5 FCМ1-2xZR160 CN20-3-500 RHD 648-4-500 40,20 18,22
    RMD 568-4-500
    6 FCМ1-2xZR190 CN20-3-500 RHD 648-4-500 49,00 18,48
    RMD 568-4-500
    7 FCМ1-3xZR125 CN20-3-500 RHD 648-4-500 51,30 21,30
    RMD 710-5-500
    8 FCМ1-4xZR94 CN62-3-630 RHD 810-5-500 52,00 22,40
    RMD 710-5-500
    9 FCМ1-3xZR144 CN62-3-630 RHD 810-5-500 58,05 24,09
    RMD 710-5-500
    10 FCМ1-3xZR160 CN62-3-630 RHD 810-5-500 63,30 27,33
    RMD 710-5-500
    11 FCМ1-2xZR250 CN106-2-800 2xRHD 486-3-500 66,60 28,30
    RMD 966-3-630
    12 FCМ1-4xZR125 CN106-2-800 2xRHD 486-3-500 68,40 28,40
    RMD 966-3-630
    13 FCМ1-3xZR190 CN106-2-800 2xRHD 486-3-500 73,80 32,70
    RMD 966-3-630
    14 FCМ1-4xZR144 CN106-2-800 2xRHD 486-3-500 77,40 32,12
    2xRMD 568-4-500
    15 FCМ1-4xZR160 CN106-2-800 2xRHD 648-4-500 80,40 36,44
    2xRMD 568-4-500
    16 FCМ1-2xZR310 CN106-2-800 2xRHD 810-5-500 82,00 35,30
    2xRMD 568-4-500
    17 FCМ1-4xZR190 CN107-2-800 2xRHD 648-4-500 98,40 43,60
    2xRMD 710-5-500
    18 FCМ1-3xZR250 CN107-2-800 2xRHD 648-4-500 99,90 42,45
    2xRMD 710-5-500
    19 FCМ1-2xZR380 CN108-3-800 2xRHD 810-5-500 101,80 42,20
    2xRMD 710-5-500
    20 FCМ1-3xZR310 CN108-3-800 2xRHD 810-5-500 123 52,95
    2xRMD 966-3-630
    21 FCМ1-4xZR250 CN109-3-800 3xRHD 648-4-500 133,2 56,60
    2xRMD 966-3-630
    22 FCМ1-3xZR380 CN110-4-800 3xRHD 648-4-500 152,70 63,30
    2xRMD 966-3-630
    23 FCМ1-4xZR310 CN110-4-800 3xRHD 810-5-500 164 70,60
    2xRMD 966-3-630
    24 FCМ1-4xZR380 CN111-4-800 2xRHD 1456-4-630 203,6 84,4
    2xRMD 1288-4-630

    * Qo расчетная холодопроизводительность при температуре в камере 0°С, температуре окружающей среды +30°С, влажности 85%

    Ne потребляемая мощность компрессора

    Воздухооладители подобраны на следующие условия SC2 (dT=8K, Ткип.=-8°С, влажность 85%)

    Шаг ребра у воздухоохладителей: RHD - 4,2 мм; RMD - 6,0 мм



    Различные области применения энергосберегающего холодильного оборудования

    Климатические камеры

    Холодильное оборудование для охлаждения овощей и фруктов

    Холодильные склады

    Холодильные камеры

    Винные погреба
