Полугерметичный одноступенчатый поршневой фреоновый холодильный компрессор Bock HG44e/665-4
Технические данные компрессора BOCK HGX44e/665-4
| Число цилиндров / Ø цилиндра / ход поршня | 4 / 65 mm / 50 mm |
| Объемная подача 50/60Гц (1450/1740 ¹/мин) | 57,70 / 69,20 m³/h |
| Напряжение питания 1) | 380-420V Y/YY -3- 50Hz PW |
| 440-480V Y/YY -3- 60Hz PW | |
| Соотношение обмоток ЭД | 70% / 30% |
| Макс. рабочий ток 2) | 26,0 A |
| Макс. потребляемая мощность 2) | 15,4 kW |
| Пусковой ток (с блокированным ротором) 2) | 115,0 / 150,0 A |
| Защита электродвигателя | INT69 G |
| Класс защиты: клем. коробка | IP 65 |
| Вес | 171 kg |
| Макс. допустимое давление (LP/HP) 3) | 19 / 28 bar |
| Присоединение линии всасывания SV | 42 mm - 1 5/8 " |
| Присоединение линии нагнетания DV | 28 mm - 1 1/8 " |
| Смазка | Масляный насос |
| Тип масла для R134a, R404A, R407C/F, R507 | FUCHS Reniso Triton SE 55 |
| Тип масла для R22 | FUCHS Reniso SP 46 |
| Заправка масла | 2,3 Ltr. |
| Подогреватель масла в картере | 230 V - 1 - 50/60 Hz, 160 W |
| Габаритные размеры длина / ширина / высота | 695 / 360 / 385 mm |
| 1) |
Допуск (± 10%) относительно среднего значения диапазонов напряжения. Другие напряжения и ток по запросу Все данные основаны на среднеквадратичном значании напряжения PW = раздельные обмотки, электродвигатель с раздельным пуском обмоток (не требуется разгрузка пуска) Варианты подключений Y/D по запросу |
| 2) |
- Значение макс. потребляемой мощности действительно для исправной питаюещей сети. - Учитывайте макс. рабочий ток и макс. потребляемую мощность для подбора контакторов, кабелей и автоматов защиты. Автоматы защиты: категория применения AC3. - При работе с EFC (возможно с опредленными моделями компрессоров) значения макс. потребляемой мощности и макс. потребляемого тока могут быть выше. |
| 3) |
LP = низкое давление HP = высокое давление |
| Объём поставки |
|
Полугерметичный 4-х цилиндровый поршневой компрессор с электродвигателем Единый корпус |
| Mасляный насос |
| Защита обмоток электродвигателя PTC датчиками, подключенными к блоку INT69 G |
| Возможность подключения регуляторов уровня масла ESK, AC+R или CARLY |
| Возможность подключения регуляторов уровня масла Traxoil 1) |
| Возможность подключения дифференциального реле контроля смазки MP54 |
|
Заправка масла: HG: FUCHS Reniso SP 46 HGX: FUCHS Reniso Triton SE 56 |
| Смотровое стекло |
| Декомпрессионный клапан |
| Всасывающий и нагнетательный клапаны |
| Заправка инертным газом |
| 4 виброопоры в упаковке |
| Аксессуары |
| Разгрузка пуска с помощью плавного пуска ESS (Electronic Soft Start), 400В - 3ф - 50/60Гц, IP20 (клеммы IP00) для установки в щите управления 2) |
|
Регулятор производительности 230В - 1ф - 50/60Гц, IP65 ступени производительности 50% |
| Крышка цилиндров подготовлена для регулятора производительности |
| ТЭН подогрева 230В - 1ф - 50/60Вт, 160 Вт |
| Дифференциальное реле контроля смазки MP54 230В - 1ф - 50/60Гц, IP21 2) |
| Дифференциальное реле контроля смазки DELTA-P II 220-240В - 1ф - 50/60 Hz 3) |
| Фланец подготовлен для подключение дифференциального реле контроля смазки DELTA-P II |
| Масляный сервисный вентиль |
| Защитный термостат на компрессор 2x возможно |
| Датчик температуры масла 2) |
| INT69 G Diagnose 115-230В AC, 50/60Гц, IP00 (вместо INT69 G) |
| DP-Modbus Gateway 115-230В AC, 50/60Гц, IP00 вкл. кабель для подключения 2) |
| USB кабель для подключения к INT69 G Diagnose 2) |
| Modbus-LAN Gateway 230В AC, 50/60Гц, IP00 2) |
| Присоедиение нагнетального и всасывающего клапанов под сварку (по запросу) |
| Промежуточный фланец для установки нагнетательного клапана в направлении влево или вправо относительно оси коленвала |
|
Дополнительный вентилятор обдува 230 V AC - 1 - 50 Hz, 97 W, IP44 230 V AC - 1 - 60 Hz, 128 W 2) |
| Электродвигатель другого напряжения и частоты (по запросу) |

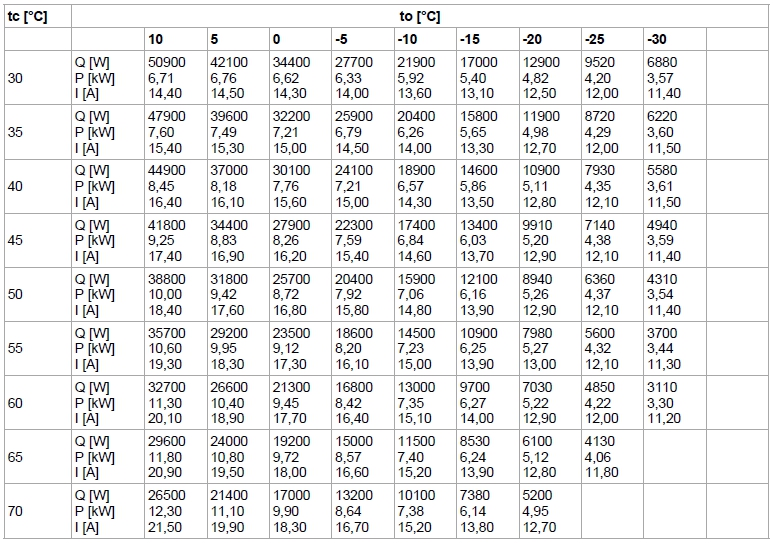

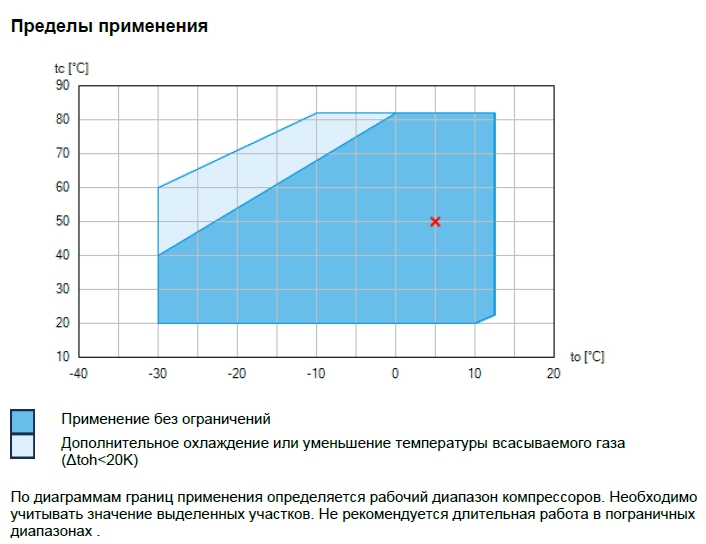

Эксплуатационные характеристики хладагент R134a
Применение: Охлаждение и кондиционирование
Напряжение питания 50 Hz, 400 V
Частота сети 50 Hz
Температура кипения 5,0 °C
Давление кипения (абс.) 3,50 bar
Температура конденсации 50,0 °C
Давление конденсации (абс.) 13,17 bar
Температура всас. газа 20 °C
Переохлаждение (вне конденсатора) 0 K
Полезный перегрев 100%
Холодопроизв. компрессора 31,80 kW
Холодопроизв. испарителя 31,80 kW
Потребляемая мощность 9,42 kW
Потребляемый ток (400 V) 17,60 A
Коэффициент (СОР/EER) 3,37
Производительность конденсатора 41,20 kW
Массовый расход 0,222 kg/s
Температура в конце сжатия 78,7 °C 1)
Частота сети 50 Hz
Температура кипения 5,0 °C
Давление кипения (абс.) 3,50 bar
Температура конденсации 50,0 °C
Давление конденсации (абс.) 13,17 bar
Температура всас. газа 20 °C
Переохлаждение (вне конденсатора) 0 K
Полезный перегрев 100%
Холодопроизв. компрессора 31,80 kW
Холодопроизв. испарителя 31,80 kW
Потребляемая мощность 9,42 kW
Потребляемый ток (400 V) 17,60 A
Коэффициент (СОР/EER) 3,37
Производительность конденсатора 41,20 kW
Массовый расход 0,222 kg/s
Температура в конце сжатия 78,7 °C 1)
Сертификация 2)
„ASERCOM“ сертификация эксплуатационных характеристик
Эксплуатационные характеристики компрессоров с такой маркировкой отвечают строгим
сертификационным требованиям организации ASERCOM.
ASERCOM – это добровольное общество европейских производителей холодильных
компрессоров и приборов автоматики. Информацию об ассоциации, а также постоянно
обновляющийся список компрессоров компании „GEA“, прошедших сертификацию, Вы
сможете найти на странице интернета asercom.org.
Эта сертификация основана на европейском стандарте EN 12900. Это значит:
температура всасываемого газа 20 °C без переохлаждения жидкости при частоте
питающей сети 50 Гц.
Примечания
Эксплуатационные характеристики компрессоров с такой маркировкой отвечают строгим
сертификационным требованиям организации ASERCOM.
ASERCOM – это добровольное общество европейских производителей холодильных
компрессоров и приборов автоматики. Информацию об ассоциации, а также постоянно
обновляющийся список компрессоров компании „GEA“, прошедших сертификацию, Вы
сможете найти на странице интернета asercom.org.
Эта сертификация основана на европейском стандарте EN 12900. Это значит:
температура всасываемого газа 20 °C без переохлаждения жидкости при частоте
питающей сети 50 Гц.
Примечания
1) Температура в конце сжатия является расчетным значением. Дополнительное охлаждение и тепловыделения здесь не учитываются. Возможны отклонения (особенно это касается режима шоковой заморозки) в сравнении с реально измеренными значениями.
2) для напряжения питания 400В/50Гц и применения охлаждение и кондиционирование
o Температура кипения
tc Температура конденсации
Q Холодопроизв. компрессора
P Потребляемая мощность
I Потребляемый ток
2) для напряжения питания 400В/50Гц и применения охлаждение и кондиционирование
o Температура кипения
tc Температура конденсации
Q Холодопроизв. компрессора
P Потребляемая мощность
I Потребляемый ток

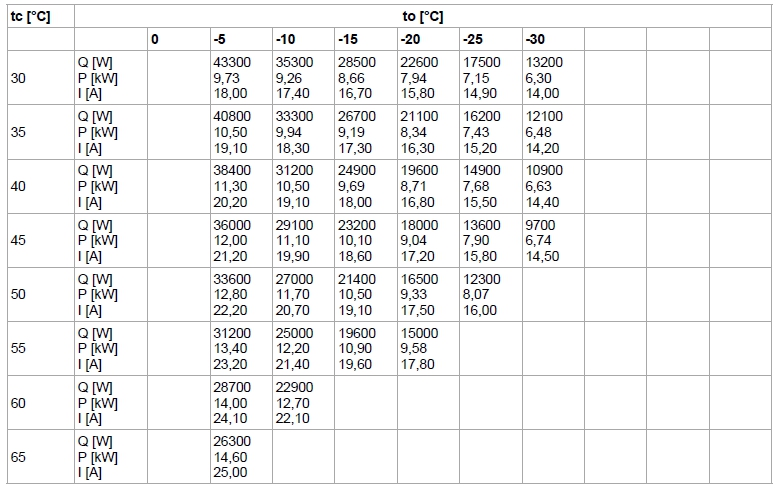

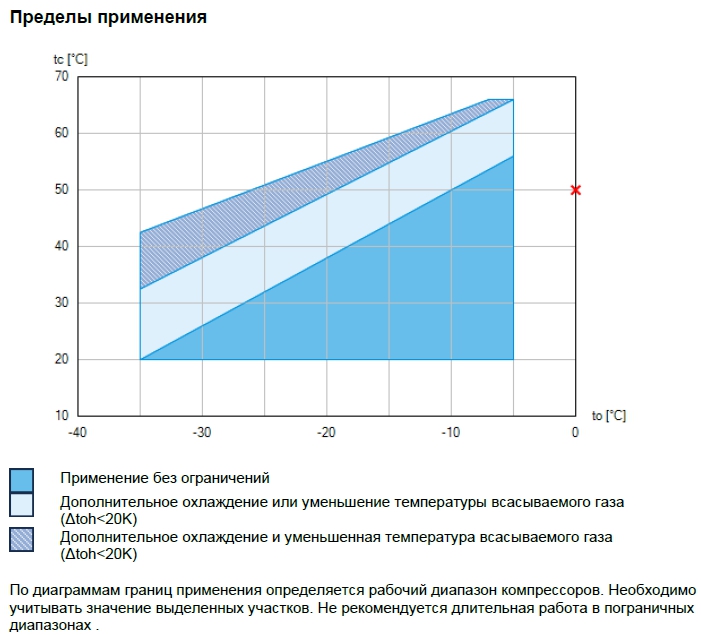

Эксплуатационные характеристики хладагент R22
Применение: Охлаждение и кондиционирование
Напряжение питания 50 Hz, 400 V
Частота сети 50 Hz
Температура кипения 0,0 °C
Давление кипения (абс.) 4,97 bar
Температура конденсации 50,0 °C
Давление конденсации (абс.) 19,42 bar
Температура всас. газа 20 °C
Переохлаждение (вне конденсатора) 0 K
Полезный перегрев 100%
Холодопроизв. компрессора 41,10 kW
Холодопроизв. испарителя 41,10 kW
Потребляемая мощность 13,70 kW
Потребляемый ток (400 V) 23,60 A
Коэффициент (СОР/EER) 2,99
Производительность конденсатора 54,90 kW
Массовый расход 0,262 kg/s
Температура в конце сжатия 108,2 °C 1)
Предварительные рабочие характеристики. Температуры кипения и конденсации основаны на значениях точек росы.
Частота сети 50 Hz
Температура кипения 0,0 °C
Давление кипения (абс.) 4,97 bar
Температура конденсации 50,0 °C
Давление конденсации (абс.) 19,42 bar
Температура всас. газа 20 °C
Переохлаждение (вне конденсатора) 0 K
Полезный перегрев 100%
Холодопроизв. компрессора 41,10 kW
Холодопроизв. испарителя 41,10 kW
Потребляемая мощность 13,70 kW
Потребляемый ток (400 V) 23,60 A
Коэффициент (СОР/EER) 2,99
Производительность конденсатора 54,90 kW
Массовый расход 0,262 kg/s
Температура в конце сжатия 108,2 °C 1)
Предварительные рабочие характеристики. Температуры кипения и конденсации основаны на значениях точек росы.
Примечания
1) Температура в конце сжатия является расчетным значением. Дополнительное охлаждение и тепловыделения здесь не учитываются. Возможны отклонения (особенно это касается режима шоковой заморозки) в сравнении с реально измеренными значениями.
o Температура кипения
tc Температура конденсации
Q Холодопроизв. компрессора
P Потребляемая мощность
I Потребляемый ток

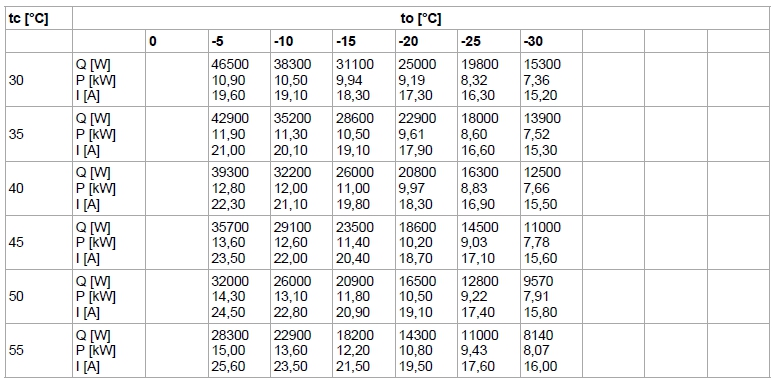

Эксплуатационные характеристики хладагент R404A, R507
Применение: Охлаждение и кондиционирование
Напряжение питания 50 Hz, 400 V
Частота сети 50 Hz
Температура кипения 0,0 °C
Давление кипения (абс.) 6,04 bar
Температура конденсации 50,0 °C
Давление конденсации (абс.) 22,98 bar
Температура всас. газа 20 °C
Переохлаждение (вне конденсатора) 0 K
Полезный перегрев 100%
Холодопроизв. компрессора 38,90 kW
Холодопроизв. испарителя 38,90 kW
Потребляемая мощность 15,40 kW
Потребляемый ток (400 V) 26,20 A
Коэффициент (СОР/EER) 2,53
Производительность конденсатора 54,40 kW
Массовый расход 0,360 kg/s
Температура в конце сжатия 83,3 °C 1)
Предварительные рабочие характеристики. Температуры кипения и конденсации основаны на значениях точек росы.
Напряжение питания 50 Hz, 400 V
Частота сети 50 Hz
Температура кипения 0,0 °C
Давление кипения (абс.) 6,04 bar
Температура конденсации 50,0 °C
Давление конденсации (абс.) 22,98 bar
Температура всас. газа 20 °C
Переохлаждение (вне конденсатора) 0 K
Полезный перегрев 100%
Холодопроизв. компрессора 38,90 kW
Холодопроизв. испарителя 38,90 kW
Потребляемая мощность 15,40 kW
Потребляемый ток (400 V) 26,20 A
Коэффициент (СОР/EER) 2,53
Производительность конденсатора 54,40 kW
Массовый расход 0,360 kg/s
Температура в конце сжатия 83,3 °C 1)
Предварительные рабочие характеристики. Температуры кипения и конденсации основаны на значениях точек росы.
Примечания
1) Температура в конце сжатия является расчетным значением. Дополнительное охлаждение и тепловыделения здесь не учитываются. Возможны отклонения (особенно это касается режима шоковой заморозки) в сравнении с реально измеренными значениями.
o Температура кипения
tc Температура конденсации
Q Холодопроизв. компрессора
P Потребляемая мощность
I Потребляемый ток

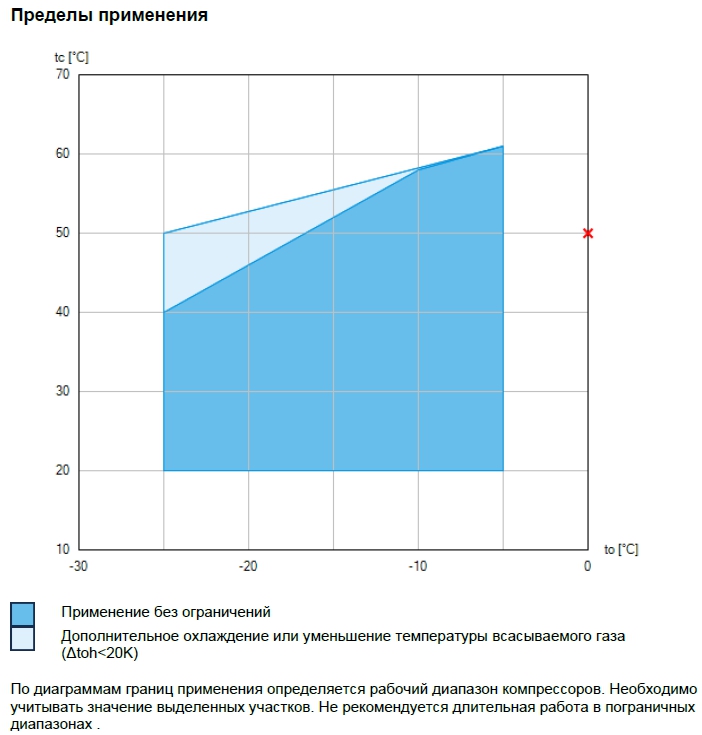

Эксплуатационные характеристики хладагент R407C
Применение: Охлаждение и кондиционирование
Напряжение питания 50 Hz, 400 V
Частота сети 50 Hz
Температура кипения 0,0 °C
Давление кипения (абс.) 4,61 bar
Температура конденсации 50,0 °C
Давление конденсации (абс.) 19,85 bar
Температура всас. газа 20 °C
Переохлаждение (вне конденсатора) 0 K
Полезный перегрев 100%
Холодопроизв. компрессора 36,90 kW
Холодопроизв. испарителя 36,90 kW
Потребляемая мощность 12,90 kW
Потребляемый ток (400 V) 22,40 A
Коэффициент (СОР/EER) 2,85
Производительность конденсатора 49,80 kW
Массовый расход 0,233 kg/s
Температура в конце сжатия 97,0 °C 1)
Предварительные рабочие характеристики. Температуры кипения и конденсации основаны на значениях точек росы.
Напряжение питания 50 Hz, 400 V
Частота сети 50 Hz
Температура кипения 0,0 °C
Давление кипения (абс.) 4,61 bar
Температура конденсации 50,0 °C
Давление конденсации (абс.) 19,85 bar
Температура всас. газа 20 °C
Переохлаждение (вне конденсатора) 0 K
Полезный перегрев 100%
Холодопроизв. компрессора 36,90 kW
Холодопроизв. испарителя 36,90 kW
Потребляемая мощность 12,90 kW
Потребляемый ток (400 V) 22,40 A
Коэффициент (СОР/EER) 2,85
Производительность конденсатора 49,80 kW
Массовый расход 0,233 kg/s
Температура в конце сжатия 97,0 °C 1)
Предварительные рабочие характеристики. Температуры кипения и конденсации основаны на значениях точек росы.
Примечания
1) Температура в конце сжатия является расчетным значением. Дополнительное охлаждение и тепловыделения здесь не учитываются. Возможны отклонения (особенно это касается режима шоковой заморозки) в сравнении с реально измеренными значениями.
o Температура кипения
tc Температура конденсации
Q Холодопроизв. компрессора
P Потребляемая мощность
I Потребляемый ток

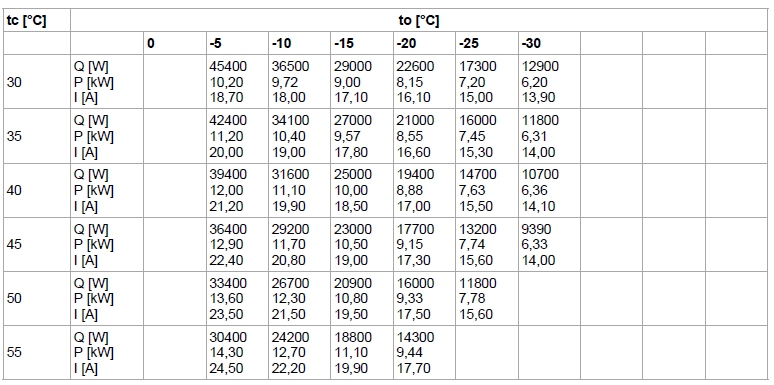

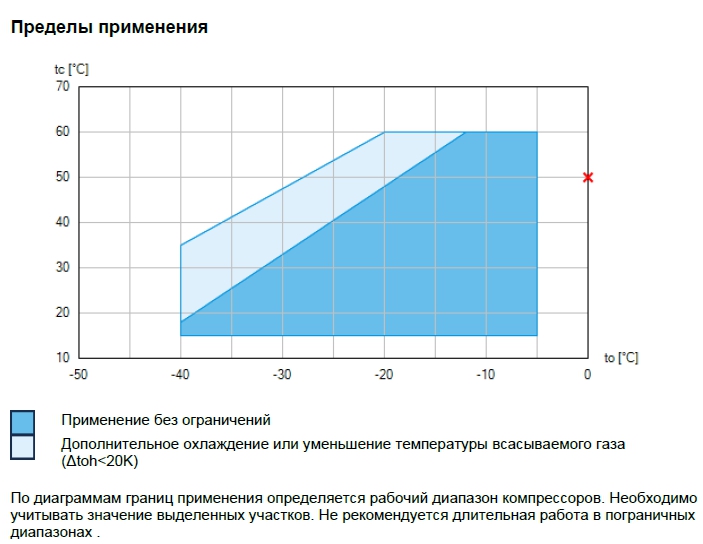

Эксплуатационные характеристики хладагент R407F
Применение: Охлаждение и кондиционирование
Напряжение питания 50 Hz, 400 V
Частота сети 50 Hz
Температура кипения 0,0 °C
Давление кипения (абс.) 5,21 bar
Температура конденсации 50,0 °C
Давление конденсации (абс.) 22,17 bar
Температура всас. газа 20 °C
Переохлаждение (вне конденсатора) 0 K
Полезный перегрев 100%
Холодопроизв. компрессора 41,30 kW
Холодопроизв. испарителя 41,30 kW
Потребляемая мощность 14,80 kW
Потребляемый ток (400 V) 25,30 A
Коэффициент (СОР/EER) 2,78
Производительность конденсатора 56,10 kW
Массовый расход 0,253 kg/s
Температура в конце сжатия 99,2 °C 1)
Предварительные рабочие характеристики. Температуры кипения и конденсации основаны на значениях точек росы.
Напряжение питания 50 Hz, 400 V
Частота сети 50 Hz
Температура кипения 0,0 °C
Давление кипения (абс.) 5,21 bar
Температура конденсации 50,0 °C
Давление конденсации (абс.) 22,17 bar
Температура всас. газа 20 °C
Переохлаждение (вне конденсатора) 0 K
Полезный перегрев 100%
Холодопроизв. компрессора 41,30 kW
Холодопроизв. испарителя 41,30 kW
Потребляемая мощность 14,80 kW
Потребляемый ток (400 V) 25,30 A
Коэффициент (СОР/EER) 2,78
Производительность конденсатора 56,10 kW
Массовый расход 0,253 kg/s
Температура в конце сжатия 99,2 °C 1)
Предварительные рабочие характеристики. Температуры кипения и конденсации основаны на значениях точек росы.
Примечания
1) Температура в конце сжатия является расчетным значением. Дополнительное охлаждение и тепловыделения здесь не учитываются. Возможны отклонения (особенно это касается режима шоковой заморозки) в сравнении с реально измеренными значениями.
o Температура кипения
tc Температура конденсации
Q Холодопроизв. компрессора
P Потребляемая мощность
I Потребляемый ток

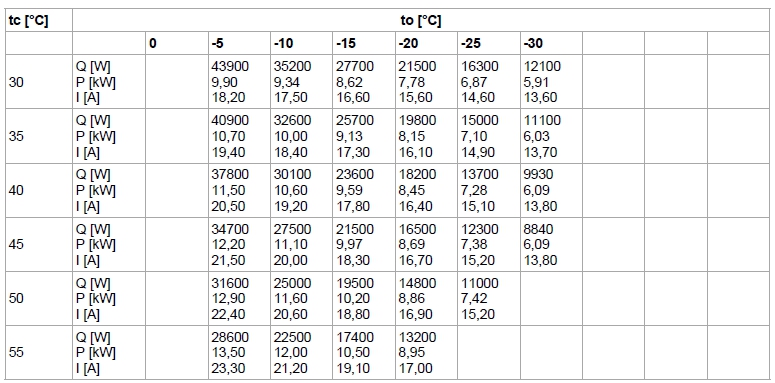

Эксплуатационные характеристики хладагент R407А
Применение: Охлаждение и кондиционирование
Напряжение питания 50 Hz, 400 V
Частота сети 50 Hz
Температура кипения 0,0 °C
Давление кипения (абс.) 4,99 bar
Температура конденсации 50,0 °C
Давление конденсации (абс.) 21,11 bar
Температура всас. газа 20 °C
Переохлаждение (вне конденсатора) 0 K
Полезный перегрев 100%
Холодопроизв. компрессора 39,40 kW
Холодопроизв. испарителя 39,40 kW
Потребляемая мощность 14,00 kW
Потребляемый ток (400 V) 24,10 A
Коэффициент (СОР/EER) 2,80
Производительность конденсатора 53,50 kW
Массовый расход 0,272 kg/s
Температура в конце сжатия 93,9 °C 1)
Напряжение питания 50 Hz, 400 V
Частота сети 50 Hz
Температура кипения 0,0 °C
Давление кипения (абс.) 4,99 bar
Температура конденсации 50,0 °C
Давление конденсации (абс.) 21,11 bar
Температура всас. газа 20 °C
Переохлаждение (вне конденсатора) 0 K
Полезный перегрев 100%
Холодопроизв. компрессора 39,40 kW
Холодопроизв. испарителя 39,40 kW
Потребляемая мощность 14,00 kW
Потребляемый ток (400 V) 24,10 A
Коэффициент (СОР/EER) 2,80
Производительность конденсатора 53,50 kW
Массовый расход 0,272 kg/s
Температура в конце сжатия 93,9 °C 1)
Предварительные рабочие характеристики. Температуры кипения и конденсации основаны на значениях точек росы.
Примечания
1) Температура в конце сжатия является расчетным значением. Дополнительное охлаждение и тепловыделения здесь не учитываются. Возможны отклонения (особенно это касается режима шоковой заморозки) в сравнении с реально измеренными значениями.
o Температура кипения
tc Температура конденсации
Q Холодопроизв. компрессора
P Потребляемая мощность
I Потребляемый ток
Чертёж с размерами, вид с размерами и подключениями компрессора BOCK HGX44e/665-4
| Размеры и подключения | ||
| SV | Запорный клапан на всасывании, труба ø 1) | 42 mm - 1 5/8 " |
| DV | Запорный клапан на нагнетании, труба ø 1) | 28 mm - 1 1/8 " |
| A | Подключение на всывании, неблокируемое | 1/8 " NPTF |
| A1 | Подключение на всывании, блокируемое | 7/16 " UNF |
| A2 | Подключение на всывании, неблокируемое | 1/8 " NPTF |
| B | Подключение на нагнетании, неблокируемое | 1/8 " NPTF |
| B1 | Подключение на нагнетании, блокируемое | 7/16 " UNF |
| D | Подключение реле контроля масла LP | 7/16 " UNF |
| D1 | Возврат масла из маслоотделителя | 1/4 " NPTF |
| E | Подключение манометра для измерения давления масла | 1/8 " NPTF |
| F | Слив масла | 1/4 " NPTF |
| H | Пробка для заливки масла | M 22 x 1.5 |
| J | Подогреватель масла в картере | Ø 15 mm |
| K | Смотровое стекло | 3 x M 6 |
| L | Подключение защитного термостата на нагнетании | 1/8 " NPTF |
| O | Подключение регулятора уровня масла | 3 x M 6 |
| Q | Подключение датчика температуры масла | 1/8" NPTF |
| 1) | Присоединение под пайку |
Презентация компании Фригодизайн®
Специальные предложения
Контакты
+7(495) 787-26-63
8-800-505-05-42
бесплатные звонки по России
бесплатные звонки по России
Новости
Установки холодоснабжения и гидромодули на предприятиях молочного производства
Примеры использования на предприятиях молочного производства установок холодоснабжения с насосными агрегатами и гидромодулями ООО«Фриготрейд» за несколько последних лет и ряд технических решений по повышению их удельной энергоэффективности.
Примеры использования на предприятиях молочного производства установок холодоснабжения с насосными агрегатами и гидромодулями ООО«Фриготрейд» за несколько последних лет и ряд технических решений по повышению их удельной энергоэффективности.
Оснащение и модернизация систем холодоснабжения предприятий АПК
Приведены примеры дооснащения и модернизации систем холодоснабжения ряда предприятий АПК, реализованных компанией «Фриготрейд» за несколько последних лет.
Приведены примеры дооснащения и модернизации систем холодоснабжения ряда предприятий АПК, реализованных компанией «Фриготрейд» за несколько последних лет.
Запатентованные технические решения в реализованных системах холодоснабжения ООО «Фриготрейд»
Приведены наиболее значимые запатентованные технические решения, реализованные совместно с заказчиками при разработке и изготовлении систем холодоснабжения уникальных объектов.
Приведены наиболее значимые запатентованные технические решения, реализованные совместно с заказчиками при разработке и изготовлении систем холодоснабжения уникальных объектов.
Контейнерная холодильная установка с циркуляционным ресивером для скороморозильных плиточных аппаратов
Приведён пример использования многокомпрессорной установки ФРИГОДИЗАЙН® в контейнерном исполнении для холодоснабжения четырёх плиточных скороморозильных аппаратов с оттаиванием горячим газом на одном из крупнейших российских птицеперерабатывающих комбинатов.
Приведён пример использования многокомпрессорной установки ФРИГОДИЗАЙН® в контейнерном исполнении для холодоснабжения четырёх плиточных скороморозильных аппаратов с оттаиванием горячим газом на одном из крупнейших российских птицеперерабатывающих комбинатов.
Системы холодоснабжения Фриготрейд c компрессорными агрегатами MYCOM
Приведены примеры использования компрессоров и компрессорных агрегатов MYCOM в системах холодоснабжения, спроектированных и сданных в эксплуатацию специалистами ООО «Фриготрейд» в ходе модернизации или технического перевооружения ряда российских предприятий.
Приведены примеры использования компрессоров и компрессорных агрегатов MYCOM в системах холодоснабжения, спроектированных и сданных в эксплуатацию специалистами ООО «Фриготрейд» в ходе модернизации или технического перевооружения ряда российских предприятий.
Модернизация термобарокамер и изготовление климатических камер различного назначения
В статье приведен пример модернизации существующей на предприятии климатической термобарокамеры, а также кратко представлены климатические испытательные камеры, изготовленные и сданные в эксплуатацию в последние годы предприятием «ФРИГОТРЕЙД».
В статье приведен пример модернизации существующей на предприятии климатической термобарокамеры, а также кратко представлены климатические испытательные камеры, изготовленные и сданные в эксплуатацию в последние годы предприятием «ФРИГОТРЕЙД».
Холодильная установка для заморозки грунта дамб в условиях Крайнего Севера
В статье представлена низкотемпературная контейнерная установка с встроенными насосными агрегатами, изготовленная ООО «Фриготрейд» для одного из предприятий Якутии.
В статье представлена низкотемпературная контейнерная установка с встроенными насосными агрегатами, изготовленная ООО «Фриготрейд» для одного из предприятий Якутии.
