Технические данные компрессора BOCK HG34e/255-4 S
число цилиндров / диаметр цилиндра / ход поршня | 4 / 41,5 mm / 40 mm |
объёмная производ. 50/60 Hz (1450/1740 ¹/min) | 18,80 / 22,60 m³/h |
напряжение 1) | 220-240V Δ / 380-420V Y -3- 50Hz |
265-290V Δ / 440-480V Y -3- 60Hz | |
макс. рабочий ток 2) | 14,0 / 8,1 A |
макс. потребляемая мощность 2) | 4,8 kW |
пусковой ток (с блокированным ротором) 2) | 87,0 / 50,0 A |
защита двигателя | MP10 |
класс защиты: клем. Коробка | IP 66 |
вес | 92 kg |
макс. избыточное давление (LP/HP) 3) | 19 / 28 bar |
гнездо на линии всасывания SV | 28 mm - 1 1/8 " |
гнездо на линии нагнетания DV | 22 mm - 7/8 " |
смазка | масляный насос |
тип масла для R134a, R404A, R407C/F, R507 | FUCHS Reniso Triton SE 55 |
тип масла для R22 | FUCHS Reniso SP 46 |
заправка масла | 1,3 Ltr. |
наружные размеры длина / ширина / высота | 540 / 285 / 315 mm
|
Объём поставки
Полугерметичный четырехцилиндровый поршневой компрессор с приводным двигателем
Моноблочный корпус с герметично интегрированным электродвигателем |
Mаслонасос |
Предохранитель обмотки с помощью терморезисторного датчика температуры и электронного расцепителя MP10 |
Возможность присоединения регуляторов уровня масла ESK, Traxoil, AC+R или CARLY 1) |
Заправка масла:
HG: FUCHS Reniso SP 46 HGX: FUCHS Reniso Triton SE 55 |
Смотровое стекло |
Запорный клапан на стороне всасывания и нагнетания |
Наполнение защитным газом |
4 амортизатора в отд. упаковке |
Аксессуары |
Разгрузка при подаче через ESS (Electronic Soft Start), 400 V - 3 - 50/60 Hz, IP20 (соединительные зажимы IP00) для монтажа распределительного шкафа 2) |
Регулятор мощности 230 V - 1 - 50/60 Hz, IP65
1 регулятор мощности= 50% остаточная мощность |
Бесступенчатая регулировка частоты вращения с помощью EFC (Electronic Frequency Control).
компактноая установка на компрессоре HA/HG12P: IP65 HA22P/HG22e, HA34P/HG34e: IP54 |
Головки цилиндров подготовленные для подкл. регулятора мощности |
Подогрев масла в картере
110-240 V - 1 - 50/60 Hz, 50-120 W, IP66 саморегулируемый подогрев PTC |
Предохранительный выключатель в случае нехватки давления масла MP 55 230 V - 1 - 50/60 Hz, IP20 2) |
Защитный термостат на каждую головку цилиндра 3) |
Дополнительный вентилятор
230 V Δ / 400 V Y (± 10%) - 3 - 50 Hz, 120 W, 230-265 V Δ / 400-460 V Y (± 10%) - 3 - 60 Hz, 190 W, IP54 2) |
Эл. двигатель для специального напряжения и частоты (при специальном запросе) |

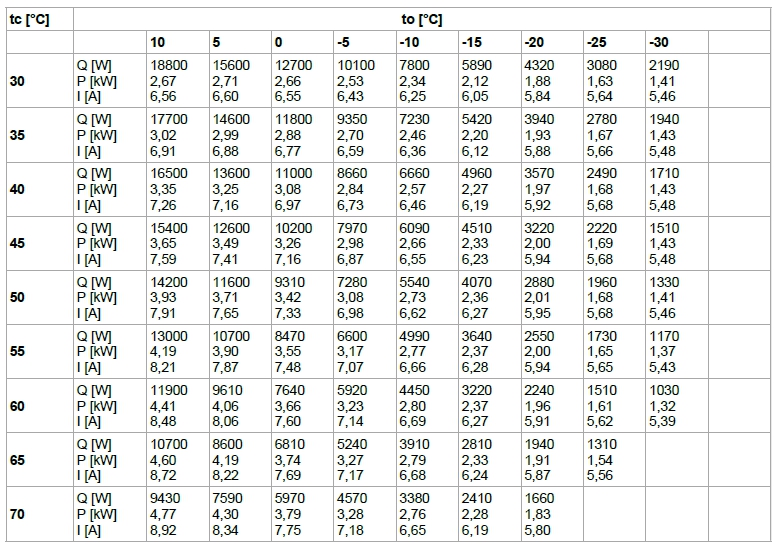

Эксплуатационные характеристики хладагент R134a
Применение: Охлаждение и кондиционирование
Напряжение питания 50 Hz, 400 V
Частота сети 50 Hz
Температура кипения 5,0 °C
Давление кипения (абс.) 3,50 bar
Температура конденсации 50,0 °C
Давление конденсации (абс.) 13,17 bar
Температура всас. газа 20 °C
Переохлаждение (вне конденсатора) 0 K
Полезный перегрев 100%
Холодопроизв. компрессора 11,60 kW
Холодопроизв. испарителя 11,60 kW
Потребляемая мощность 3,71 kW
Потребляемый ток (400 V) 7,65 A
Коэффициент (СОР/EER) 3,13
Производительность конденсатора 15,40 kW
Массовый расход 0,081 kg/s
Температура в конце сжатия 81,6 °C 1)
Напряжение питания 50 Hz, 400 V
Частота сети 50 Hz
Температура кипения 5,0 °C
Давление кипения (абс.) 3,50 bar
Температура конденсации 50,0 °C
Давление конденсации (абс.) 13,17 bar
Температура всас. газа 20 °C
Переохлаждение (вне конденсатора) 0 K
Полезный перегрев 100%
Холодопроизв. компрессора 11,60 kW
Холодопроизв. испарителя 11,60 kW
Потребляемая мощность 3,71 kW
Потребляемый ток (400 V) 7,65 A
Коэффициент (СОР/EER) 3,13
Производительность конденсатора 15,40 kW
Массовый расход 0,081 kg/s
Температура в конце сжатия 81,6 °C 1)
Примечания
1) Температура в конце сжатия является расчетным значением. Возможны отклонения в сравнении с реально измеренными
значениями.
to Температура кипения
tc Температура конденсации
Q Холодопроизв. компрессора
P Потребляемая мощность
I Потребляемый ток
tc Температура конденсации
Q Холодопроизв. компрессора
P Потребляемая мощность
I Потребляемый ток

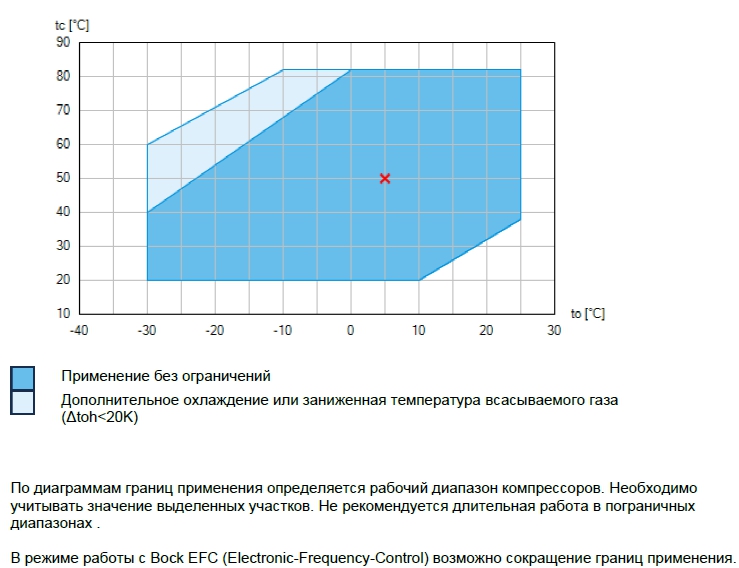

Пределы применения

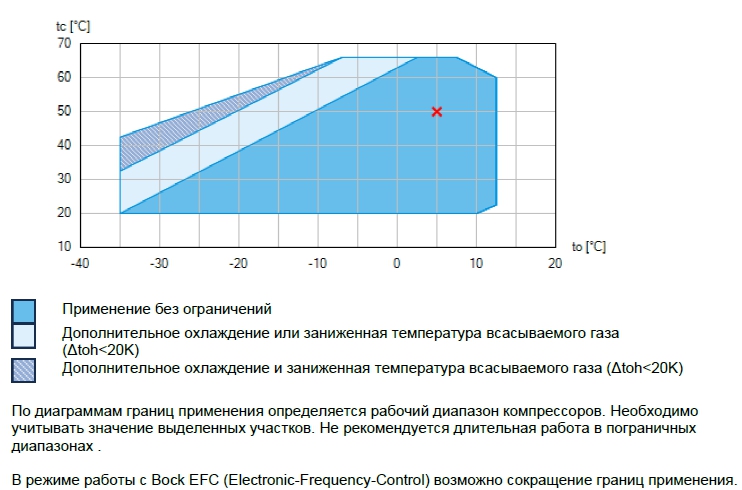

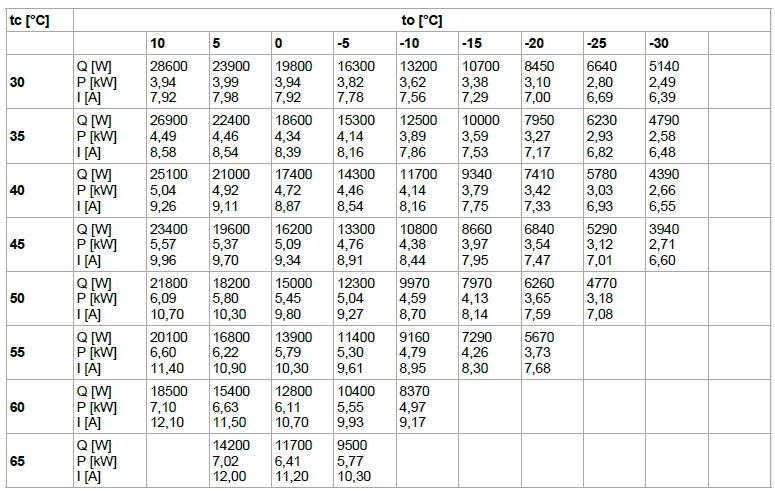

Эксплуатационные характеристики хладагент R22
Применение: Охлаждение и кондиционирование
Напряжение питания 50 Hz, 400 V
Частота сети 50 Hz
Температура кипения 5,0 °C
Давление кипения (абс.) 5,84 bar
Температура конденсации 50,0 °C
Давление конденсации (абс.) 19,42 bar
Температура всас. газа 20 °C
Переохлаждение (вне конденсатора) 0 K
Полезный перегрев 100%
Холодопроизв. компрессора 18,20 kW
Холодопроизв. испарителя 18,20 kW
Потребляемая мощность 5,80 kW
Потребляемый ток (400 V) 10,30 A
Коэффициент (СОР/EER) 3,12
Производительность конденсатора 24,00 kW
Массовый расход 0,117 kg/s
Температура в конце сжатия 103,5 °C 1)
Напряжение питания 50 Hz, 400 V
Частота сети 50 Hz
Температура кипения 5,0 °C
Давление кипения (абс.) 5,84 bar
Температура конденсации 50,0 °C
Давление конденсации (абс.) 19,42 bar
Температура всас. газа 20 °C
Переохлаждение (вне конденсатора) 0 K
Полезный перегрев 100%
Холодопроизв. компрессора 18,20 kW
Холодопроизв. испарителя 18,20 kW
Потребляемая мощность 5,80 kW
Потребляемый ток (400 V) 10,30 A
Коэффициент (СОР/EER) 3,12
Производительность конденсатора 24,00 kW
Массовый расход 0,117 kg/s
Температура в конце сжатия 103,5 °C 1)
Примечания
1) Температура в конце сжатия является расчетным значением. Возможны отклонения в сравнении с реально измеренными
значениями.
to Температура кипения
tc Температура конденсации
Q Холодопроизв. компрессора
P Потребляемая мощность
I Потребляемый ток
tc Температура конденсации
Q Холодопроизв. компрессора
P Потребляемая мощность
I Потребляемый ток
Пределы применения

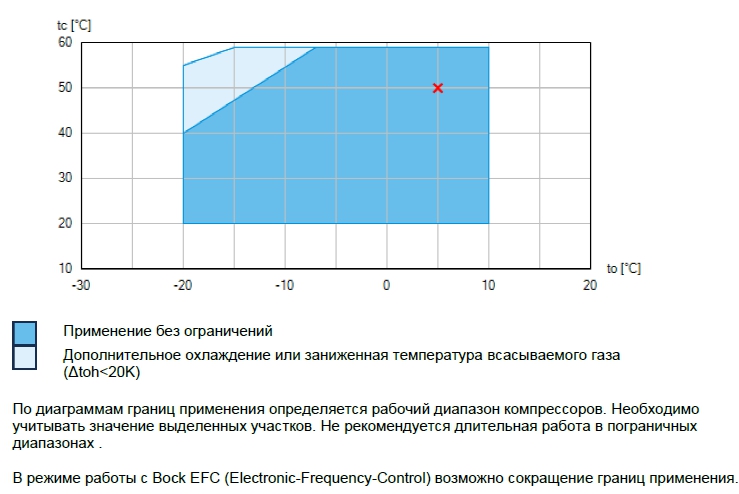

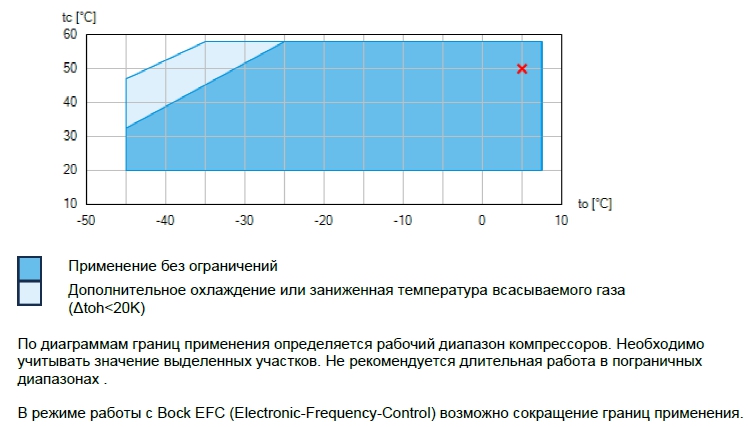

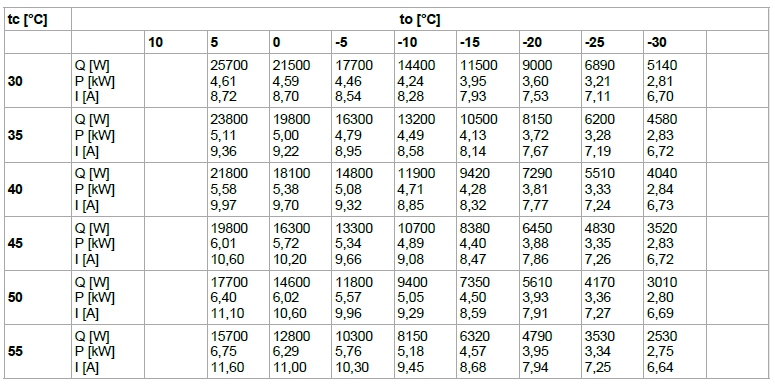

Эксплуатационные характеристики хладагент R404A, R507
Применение: Охлаждение и кондиционирование
Напряжение питания 50 Hz, 400 V
Частота сети 50 Hz
Температура кипения 5,0 °C
Давление кипения (абс.) 7,06 bar
Температура конденсации 50,0 °C
Давление конденсации (абс.) 22,98 bar
Температура всас. газа 20 °C
Переохлаждение (вне конденсатора) 0 K
Полезный перегрев 100%
Холодопроизв. компрессора 17,70 kW
Холодопроизв. испарителя 17,70 kW
Потребляемая мощность 6,40 kW
Потребляемый ток (400 V) 11,10 A
Коэффициент (СОР/EER) 2,77
Производительность конденсатора 24,20 kW
Массовый расход 0,167 kg/s
Температура в конце сжатия 78,1 °C 1)
Температуры кипения и конденсации основаны на значениях точек росы.
Сертификация 2)
Напряжение питания 50 Hz, 400 V
Частота сети 50 Hz
Температура кипения 5,0 °C
Давление кипения (абс.) 7,06 bar
Температура конденсации 50,0 °C
Давление конденсации (абс.) 22,98 bar
Температура всас. газа 20 °C
Переохлаждение (вне конденсатора) 0 K
Полезный перегрев 100%
Холодопроизв. компрессора 17,70 kW
Холодопроизв. испарителя 17,70 kW
Потребляемая мощность 6,40 kW
Потребляемый ток (400 V) 11,10 A
Коэффициент (СОР/EER) 2,77
Производительность конденсатора 24,20 kW
Массовый расход 0,167 kg/s
Температура в конце сжатия 78,1 °C 1)
Температуры кипения и конденсации основаны на значениях точек росы.
Сертификация 2)
Примечания
1) Температура в конце сжатия является расчетным значением. Возможны отклонения в сравнении с реально измеренными
значениями.
2) для напряжения питания 400В/50Гц и применения охлаждение и кондиционирование
1) Температура в конце сжатия является расчетным значением. Возможны отклонения в сравнении с реально измеренными
значениями.
2) для напряжения питания 400В/50Гц и применения охлаждение и кондиционирование
to Температура кипения
tc Температура конденсации
Q Холодопроизв. компрессора
P Потребляемая мощность
I Потребляемый ток
tc Температура конденсации
Q Холодопроизв. компрессора
P Потребляемая мощность
I Потребляемый ток
Пределы применения

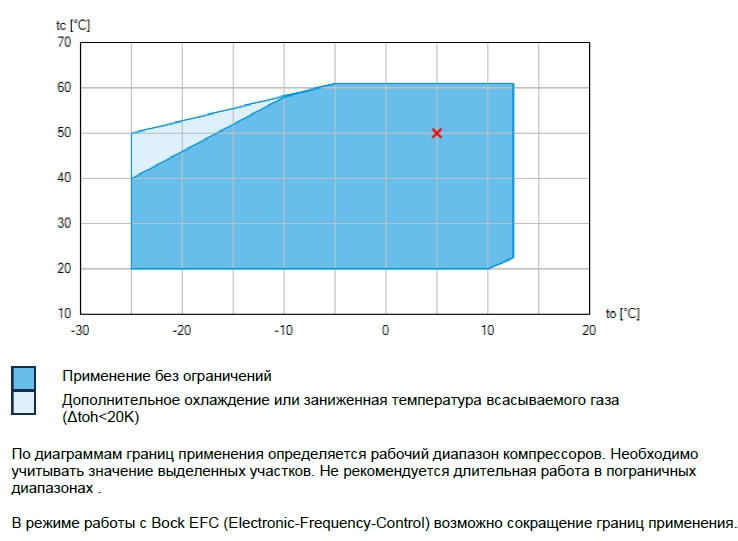

Эксплуатационные характеристики хладагент R407C
Применение: Охлаждение и кондиционирование
Напряжение питания 50 Hz, 400 V
Частота сети 50 Hz
Температура кипения 5,0 °C
Давление кипения (абс.) 5,47 bar
Температура конденсации 50,0 °C
Давление конденсации (абс.) 19,85 bar
Температура всас. газа 20 °C
Переохлаждение (вне конденсатора) 0 K
Полезный перегрев 100%
Холодопроизв. компрессора 16,50 kW
Холодопроизв. испарителя 16,50 kW
Потребляемая мощность 5,69 kW
Потребляемый ток (400 V) 10,20 A
Коэффициент (СОР/EER) 2,89
Производительность конденсатора 22,20 kW
Массовый расход 0,105 kg/s
Температура в конце сжатия 94,0 °C 1)
Напряжение питания 50 Hz, 400 V
Частота сети 50 Hz
Температура кипения 5,0 °C
Давление кипения (абс.) 5,47 bar
Температура конденсации 50,0 °C
Давление конденсации (абс.) 19,85 bar
Температура всас. газа 20 °C
Переохлаждение (вне конденсатора) 0 K
Полезный перегрев 100%
Холодопроизв. компрессора 16,50 kW
Холодопроизв. испарителя 16,50 kW
Потребляемая мощность 5,69 kW
Потребляемый ток (400 V) 10,20 A
Коэффициент (СОР/EER) 2,89
Производительность конденсатора 22,20 kW
Массовый расход 0,105 kg/s
Температура в конце сжатия 94,0 °C 1)
Температуры кипения и конденсации основаны на значениях точек росы.
Примечания
1) Температура в конце сжатия является расчетным значением. Возможны отклонения в сравнении с реально измеренными
значениями.

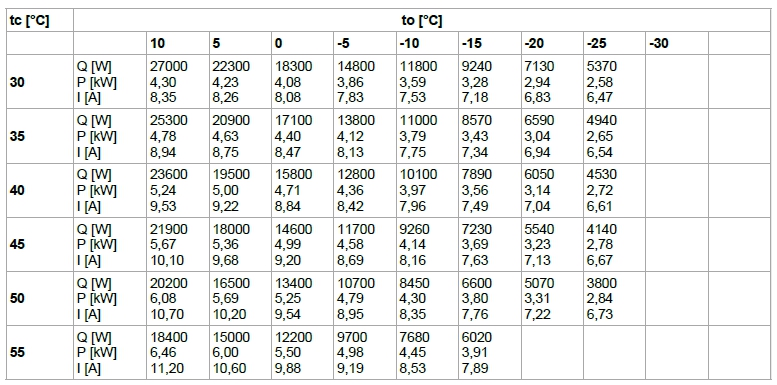

to Температура кипения
tc Температура конденсации
Q Холодопроизв. компрессора
P Потребляемая мощность
I Потребляемый ток
tc Температура конденсации
Q Холодопроизв. компрессора
P Потребляемая мощность
I Потребляемый ток
Пределы применения

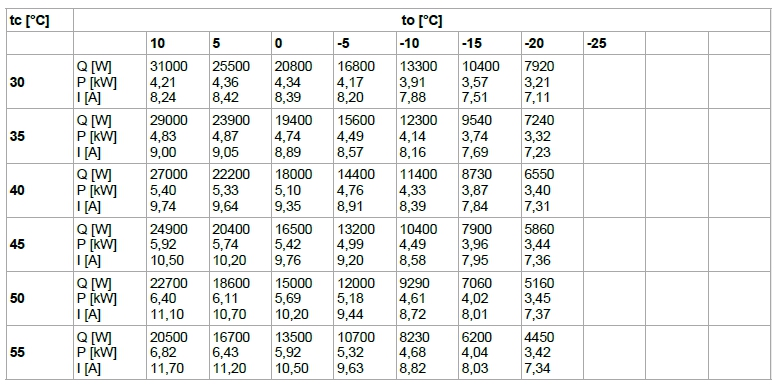

Эксплуатационные характеристики хладагент R407F
Применение: Охлаждение и кондиционирование
Напряжение питания 50 Hz, 400 V
Частота сети 50 Hz
Температура кипения 5,0 °C
Давление кипения (абс.) 6,17 bar
Температура конденсации 50,0 °C
Давление конденсации (абс.) 22,17 bar
Температура всас. газа 20 °C
Переохлаждение (вне конденсатора) 0 K
Полезный перегрев 100%
Холодопроизв. компрессора 18,60 kW
Холодопроизв. испарителя 18,60 kW
Потребляемая мощность 6,11 kW
Потребляемый ток (400 V) 10,70 A
Коэффициент (СОР/EER) 3,04
Производительность конденсатора 24,70 kW
Массовый расход 0,115 kg/s
Температура в конце сжатия 92,3 °C 1)
Напряжение питания 50 Hz, 400 V
Частота сети 50 Hz
Температура кипения 5,0 °C
Давление кипения (абс.) 6,17 bar
Температура конденсации 50,0 °C
Давление конденсации (абс.) 22,17 bar
Температура всас. газа 20 °C
Переохлаждение (вне конденсатора) 0 K
Полезный перегрев 100%
Холодопроизв. компрессора 18,60 kW
Холодопроизв. испарителя 18,60 kW
Потребляемая мощность 6,11 kW
Потребляемый ток (400 V) 10,70 A
Коэффициент (СОР/EER) 3,04
Производительность конденсатора 24,70 kW
Массовый расход 0,115 kg/s
Температура в конце сжатия 92,3 °C 1)
Предварительные рабочие характеристики. Температуры кипения и конденсации основаны на
значениях точек росы.
Примечания
1) Температура в конце сжатия является расчетным значением. Возможны отклонения в сравнении с реально измеренными
значениями.
to Температура кипения
tc Температура конденсации
Q Холодопроизв. компрессора
P Потребляемая мощность
I Потребляемый ток
tc Температура конденсации
Q Холодопроизв. компрессора
P Потребляемая мощность
I Потребляемый ток
Пределы применения
Чертёж с размерами, вид с размерами и подключениями компрессора BOCK HG34e/255-4 S
Размеры и подключения
DV Запорный клапан на нагнетании, труба ø 1) 22 mm - 7/8 "
A Гнездо на всасывании, незакрываемое 1/8 " NPTF
A1 Гнездо на всасывании, закрываемое 7/16 " UNF
B Гнездо на нагнетании, незакрываемое 1/8 " NPTF
B1 Гнездо на нагнетании, закрываемое 7/16 " UNF
D1 Возврат масла из маслоотделителя 1/4 " NPTF
E Манометр измерения давления масла 1/8 " NPTF
F Слив масла M 10
H Пробка для заливки масла 1/4 " NPTF
J Подключение подогревателя масла в картере 3/8 " NPTF
K Смотровре стекло 1 1/8 " - 18 UNEF
L Гнездо защитного термостата 1/8 " NPTF
O Гнездо регулятора уровня масла 1 1/8 " - 18 UNEF
Примечания
1) Выводы под пайку
Холодильное оборудование торговой марки ФРИГОДИЗАЙН®
Контакты
+7(495) 787-26-63
8-800-505-05-42
бесплатные звонки по России
бесплатные звонки по России
Презентация компании
Специальные предложения
Новости
Комплекс из четырех климатических камер для испытаний торгового холодильного оборудования
Публикация продолжает серию статей, представляющих деятельность предприятия «Фриготрейд» по проектированию и изготовлению крупногабаритных климатических камер для определения влияния параметров окружающей среды на испытываемые объекты.
Производство промышленных контейнерных холодильных машин
В статье представлены основные технические характеристики и фотографии партии контейнерных холодильных машин, изготовленные ООО «Фриготрейд» в 2023 году для крупного промышленного предприятия.
Крупный испытательный комплекс для периодических и исследовательских испытаний торгового холодильного оборудования
Специалисты ООО Фриготрейд, изготовили и сдали в эксплуатацию испытательный комплекс оборудования для четырех крупногабаритных климатических камер.
Мониторинг потребляемого холода
Статья продолжает серию публикаций ООО «Фриготрейд» по оснащению установок холодоснабжения ФРИГОДИЗАЙН® современными системами управления и мониторинга.
