Комплектные холодильные машины на базе компрессоров BITZER

Комплектная холодильная машина-это специально подобранный в результате расчетов комплект холодильного оборудования предназначенный для монтажа на месте расположения холодильной камеры.

Холодильные машины могут использоваться для обеспечения режимов охлаждения, заморозки и хранения различных продуктов в холодильных камерах. В зависимости от условий эксплуатации холодильные машины комплектуются дополнительным оборудованием. Для установки на открытой площадке (снаружи помещений) холодильные машины комплектуются регуляторами давления конденсации, дополнительными нагревателями и защитой от холодного запуска.

Холодильные машины с выносным воздушным конденсатором комплектуются регуляторами давления конденсации. По желанию заказчика холодильная машина может комплектоваться малошумным воздушным конденсатором. Имеется шесть вариантов по уровню шума.

Для правильного выбора холодильной машины необходимо выполнить расчет теплового баланса холодильной камеры на основании исходных данных предоставленных заказчиком. За консультациями просим обращаться в отдел продаж.
В состав комплектной холодильной машины входят:
1. Холодильный компрессорно-ресиверный или компрессорно-конденсаторный

агрегат в базовой версии:

полугерметичный поршневой компрессор Bitzer;

картерный нагреватель;

реле давления масла (для компрессоров с маслонасосом), а также прессостаты высокого и низкого давления для защиты холодильного компрессора;

ресивер.

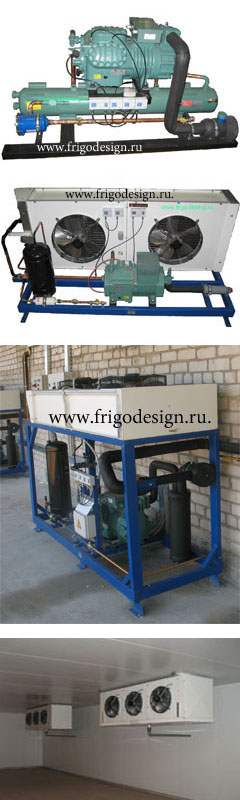

Комплектная холодильная машина на базе холодильных агрегатов Bitzer

Для компрессорно-ресиверного агрегата конденсатор поставляется в отдельной упаковке.

Примечание: Все элементы установлены на раму и соединены трубопроводами. Агрегат заправляется сухим азотом для консервации. На каждом этапе сборки производится контроль качества.

1.1. Дополнительные опции:

маслоотделитель с электронагревателем и трубопроводом возврата масла;

система зимнего запуска (включая регулятор давления конденсации, дифференциальный клапан (регулятор давления в ресивере) на перепуск в ресивер и обратный клапан; по желанию клиента опция может быть упрощена);

регулирование давления конденсации (прессостаты для управления вентиляторами конденсатора);

увеличенный ресивер;

жидкостная магистраль (включая фильтр-осушитель, смотровое стекло и запорный вентиль);

всасывающая магистраль с фильтром-очистителем;

отделитель жидкости;

дополнительные запорные вентили на всасывание, нагнетание и/или на входе в ресивер;

уличное исполнение (включая дополнительный картерный нагреватель и термостат);

CIC для низкотемпературных холодильных агрегатов на R22, начиная с FCR1-4TC8/ FCA1-4TC8;

дополнительный вентилятор обдува компрессора (для компрессорно-ресиверных агрегатов);

защитный кожух;

специальная компоновка агрегата (конденсатор сверху);

шкаф управления агрегатом;

по запросу поставляется дополнительное оборудование на нестандартные условия эксплуатации холодильной машины.

1.2. Энергосберегающие опции агрегатов:

частотный привод компрессоров;

регулятор скорости вращения вентиляторов конденсатора;

переохладитель жидкости;

регенеративный теплообменник;

водяной конденсатор;

теплообменник рекуператор тепла.

2. Воздухоохладитель Crocco (Италия).

Воздухоохладители Crocco отличаются высококачественным изготовлением, высоким качеством материалов (используются трубы из меди с толщиной стенки 0,4 мм) и долговечностью, что позволяет гарантировать длительную эксплуатацию оборудования. В конструкции воздухоохладителей используются высокоэффективные и надежные вентиляторы ZIEL ABEGG, EBM и EURO MOTORS (на воздухоохладителях малой мощности). Трехфазные вентиляторы имеют два варианта подключения с различной скоростью вращения и соответственно уровнем шума, энергопотреблением и расходом воздуха. Корпуса и поддоны всех воздухоохладителей изготовлены из высококачественного алюминия окрашенного специальной краской.

2.1. Исполнение воздухоохладителя и дополнительные опции:

двухпоточные потолочные воздухоохладители;

воздухоохладители для осушки и регулирования влажности воздуха;

специальные воздухоохладители;

текстильные воздуховоды.

3. ТРВ, соленоидный вентиль и нагреватель сливной магистрали для воздухоохладителя.

3.1. Энергосберегающие опции воздухоохладителя:

электронный ТРВ;

оттайка водой.

4. Электрический шкаф управления холодильной системой (агрегат + воздухоохладитель).

Шкафы управления холодильными машинами собраны на базе высококачественных комплектующих европейского производства таких фирм, как ELDON, DIXELL, General Electric, АВВ , SCHRACK, ENTRELEC и др.

в электрических шкафах реализован алгоритм управления с "однократным вакуумированием", используется реле времени для защиты компрессора от частых пусков и регулируемый автомат защиты компрессора, что обеспечивает максимальную защиту компрессора (кроме однофазных компрессоров);

имеется световая индикация всех возможных аварийных ситуаций;

в цепи управления и во всех силовых цепях предусмотрены автоматы защиты;

имеется выключатель (рубильник) напряжения питания и выключатель "Работа - подогрев масла";

управление холодильной машиной осуществляется микропроцессорным блоком Dixell XR60CХ;

степень защиты шкафов IP65;

со шкафом управления поставляется электрическая схема, спецификация и инструкция по эксплуатации микропроцессорного блока на русском языке;

шкаф управления поставляется в отдельной упаковке.

№п/п	Основные элементы низкотемпературных холодильных машин
	С агрегатированным воздушным конденсатором		С выносным воздушным конденсатором			*Qo, кВт**	*ΔT, K**
	Агрегат	Воздухоохладитель	Агрегат	Конденсатор	Воздухоохладитель	*Qo, кВт**	*ΔT, K**
1	FCA1-4EC4	NLC62 E	FCR1-4EC4	CN7-1-400	NLC62 E	4,40	7,00
2	FCA1-4DC5	NLC62 E	FCR1-4DC5	CN13-1-500	NLC62 E	5,64	8,00
3	FCA1-4CC6	NLC84 E	FCR1-4CC6	CN13-1-500	NLC84 E	6,70	7,00
4	FCA1-4TC8	NLC93 E	FCR1-4TC8	CN16-1-500	NLC93 E	8,77	8,00
5	FCA1-4PC10	NLC168 E	FCR1-4PC10	CN16-1-500	NLC168 E	10,46	7,00
6	FCA1-4NC12	NLC168 E	FCR1-4NC12	CN18-2-500	NLC168 E	12,89	7,00
7	FCA1-4J13	NLC168 E	FCR1-4J13	CN18-2-500	NLC168 E	14,12	7,00
8	FCA1-4H15	RMD212 E	FCR1-4H15	CN18-2-500	RMD212 E	17,25	8,00
9	FCA1-4G20	RMD284 E	FCR1-4G20	CN20-3-500	RMD284 E	20,43	7,00
10	FCA1-6J22	RLD291 E	FCR1-6J22	CN20-3-500	RLD291 E	21,27	7,00
11	FCA1-6H25	RMD318 E	FCR1-6H25	CN20-3-500	RMD318 E	25,52	7,00
12	FCA1-6G30	RMD426 E	FCR1-6G30	CN20-3-500	RMD426 E	27,45	7,00
13	FCA1-6F40	RLD512 E	FCR1-6F40	CN62-3-630	RLD512 E	34,58	7,00

* Qo – холодопроизводительность холодильной машины при температуре окружающей среды Тос = +32°С и температуре в камере Тк = -18°С (для машин на базе низкотемпературных холодильных агрегатов ).

** ΔT- разность между температурой в камере и температурой кипения хладагента при указанных выше условиях.

№п/п	Основные элементы среднетемпературных холодильных машин
	С агрегатированным воздушным конденсатором	С выносным воздушным конденсатором		Воздухоохладитель	*Qo, кВт**	Ne, кВт
	Агрегат	Агрегат	Конденсатор
1	FCA1-2JES07Y	FCR1-2JES07Y	CN1-1-300	NHB 26-1-300	2,46	1,24
				NLB 21-1-300
2	FCA1-2HES2Y	FCR1-2HES2Y	CN1-1-300	NHB 38-2-300	3,17	1,58
				NLB 30-2-300
3	FCA1-2GES2Y	FCR1-2GES2Y	CN1-1-300	NHB 38-2-300	3,65	1,85
				NLB 30-2-300
4	FCA1-2FES3Y	FCR1-2FES3Y	CN1-1-300	NHB 52-2-300	4,49	2,29
				NLB 41-2-300
5	FCA1-2EES3Y	FCR1-2EES3Y	CN7-1-400	NHB 78-3-300	5,83	2,62
				NLB 62-3-300
6	FCA1-2DES3Y	FCR1-2DES3Y	CN7-1-400	NHB 78-3-300	6,99	3,16
				NLB 62-3-300
7	FCA1-2CES4Y	FCR-2CES4Y	CN13-1-500	NHB 104-4-300	8,64	3,89
				NLB 82-4-300
8	FCA1-4FES5Y	FCR1-4FES5Y	CN13-1-500	NHB 104-4-300	9,34	4,21
				NLB 82-4-300
9	FCA1-4EES6Y	FCR1-4EES6Y	CN14-1-500	NHС 108-2-400	11,72	5,31
				NLС 93-3-400
10	FCA1-4DES7Y	FCR1-4DES7Y	CN14-1-500	NHС 120-3-400	14,19	6,25
				NLС 126-3-400
11	FCA1-4CES9Y	FCR1-4CES9Y	CN16-1-500	NHС 162-3-400	17,19	7,76
				NLС 168-4-400
12	FCA1-4TES12Y	FCR1-4TES12Y	CN9-2-400	NHC 216-4-400	21,6	9,37
				NLC 210-5-400
13	FCA1-4PES15Y	FCR1-4PES15Y	CN18-2-500	NHC 216-4-400	24,5	10,58
				NLC 210-5-400
14	FCA1-4NES20Y	FCR1-4NES20Y	CN18-2-500	RHD 363-3-500	29,5	12,66
				RMD 426-3-500
15	FCA1-4JE22Y	FCR1-4JE22Y	CN18-2-500	RHD 486-3-500	33,1	14,11
				RMD 426-3-500
16	FCA1-4HE25Y	FCR1-4HE25Y	CN20-3-500	RHD 486-3-500	39,1	16,76
				RMD 568-4-500
17	FCA1-4GE30Y	FCR1-4GE30Y	CN20-3-500	RHD 648-4-500	44,9	19,37
				RMD 568-4-500
18	FCA1-6JE33Y	FCR1-6JE33Y	CN20-3-500	RHD 648-4-500	49,1	20,7
				RMD 568-4-500
19	FCA1-4FE35Y	FCR1-4FE35Y	CN62-3-630	RHD 810-5-500	53,9	24,2
				RMD 710-5-500
20	FCA1-6HE35Y	FCR1-6HE35Y	CN62-3-630	RHD 810-5-500	57,5	25,0
				RMD 710-5-500
21	FCA1-6GE40Y	FCR1-6GE40Y	CN106-2-800	2xRHD 486-3-500	65,4	28,9
				2xRMD 426-3-500
22	FCA1-6FE50Y	FCR1-6FE50Y	CN106-2-800	2xRHD 648-4-500	79,8	35,8
				2xRMD 568-4-500

* Qo – расчетная холодопроизводительность при температуре в камере 0°С, температуре окружающей среды +30°С, влажности 85%

Ne – потребляемая мощность компрессора

Воздухооладители подобраны на следующие условия SC2 (dT=8K, Ткип.=-8°С, влажность 85%)

Шаг ребра у воздухоохладителей: NHB, NHС, RHD - 4,2 мм; NLB, NLС - 7,0 мм, RMD - 6,0 мм

№п/п	Основные элементы среднетемпературных холодильных машин
	С выносным воздушным конденсатором		Воздухоохладитель	*Qo, кВт**	Ne, кВт
	Холодильная машина	Конденсатор
1	FCМ1-2xJES07Y	CN7-1-400	NHB 52-2-300	4,92	2,48
			NLB 41-2-300
2	FCМ1-2x2HES2Y	CN7-1-400	NHB 78-3-300	6,34	3,70
			NLB 62-3-300
3	FCМ1-2x2GES2Y	CN13-1-500	NHB 78-3-300	7,30	3,70
			NLB 62-3-300
4	FCМ1-3x2JES07Y	CN13-1-500	NHB 78-3-300	7,38	3,72
			NLB 62-3-300
5	FCМ1-2x2FES3Y	CN13-1-500	NHB 104-4-300	8,98	4,96
			NLB 82-4-300
6	FCМ1-3x2HES2Y	CN13-1-500	NHB 104-4-300	9,51	4,74
			NLB 82-4-300
7	FCМ1-4x2JES07Y	CN13-1-500	NHB 104-4-300	9,84	4,96
			NLB 82-4-300
8	FCМ1-3x2GES2Y	CN13-1-500	NHB 104-4-300	10,95	5,55
			NLC 93-3-400
9	FCМ1-2x2EES3Y	CN13-1-500	NHC 108-2-400	11,66	5,24
			NLC 93-3-400
10	FCМ1-4x2HES2Y	CN14-1-500	NHC 108-2-400	12,68	6,32
			NLC 126-3-400
11	FCМ1-3x2FES3Y	CN14-1-500	NHC 120-3-400	13,47	6,87
			NLC 126-3-400
12	FCМ1-2x2DES3Y	CN14-1-500	NHC 120-3-400	13,98	6,32
			NLC 126-3-400
13	FCМ1-4x2GES2Y	CN16-1-500	NHC 120-3-400	14,60	7,40
			NLC 126-3-400
14	FCМ1-2x2CES4Y	CN16-1-500	NHC 162-3-400	17,28	7,78
			NLC 168-4-400
15	FCМ1-3x2EES3Y	CN9-2-400	NHC 162-3-400	17,49	7,86
			NLC 168-4-400
16	FCМ1-4x2FES3Y	CN9-2-400	NHC 162-3-400	17,96	9,16
			NLC 168-4-400
17	FCМ1-2x4FES5Y	CN9-2-400	NHC 162-3-400	18,68	8,42
			NLC 168-4-400
18	FCМ1-3x2DES3Y	CN9-2-400	NHC 216-4-400	20,97	9,48
			NLC 168-4-400
19	FCМ1-4x2EES3Y	CN9-2-400	NHC 216-4-400	23,32	10,48
			NLC 210-5-400
20	FCМ1-2x4EES6Y	CN18-2-500	NHC 216-4-400	23,44	10,62
			NLC 210-5-400
21	FCМ1-3x2CES4Y	CN18-2-500	NHC 216-4-400	25,92	11,67
			NLC 210-5-400
22	FCМ1-4x2DES3Y	CN18-2-500	RHD 363-3-500	27,96	12,64
			RMD 426-3-500
23	FCМ1-3x4FES5Y	CN18-2-500	RHD 363-3-500	28,02	12,63
			RMD 426-3-500
24	FCМ1-2x4DES7Y	CN18-2-500	RHD 363-3-500	28,38	12,50
			RMD 426-3-500
25	FCМ1-2x4CES9Y	CN18-2-500	RHD 486-3-500	34,38	15,52
			RMD 426-3-500
26	FCМ1-4x2CES4Y	CN18-2-500	RHD 486-3-500	34,56	15,56
			RMD 426-3-500
27	FCМ1-3x4EES6Y	CN18-2-500	RHD 486-3-500	35,16	15,93
			RMD 426-3-500
28	FCМ1-4x4FES5Y	CN20-3-500	RHD 486-3-500	37,36	16,84
			RMD 568-4-500
29	FCМ1-3x4DES7Y	CN20-3-500	RHD 648-4-500	42,57	18,75
			RMD 568-4-500
30	FCМ1-2x4TES12Y	CN20-3-500	RHD 648-4-500	43,20	18,74
			RMD 568-4-500
31	FCМ1-4x4EES6Y	CN20-3-500	RHD 648-4-500	46,88	21,24
			RMD 568-4-500
32	FCМ1-2x4PES15Y	CN20-3-500	RHD 648-4-500	49,00	21,16
			RMD 568-4-500
33	FCМ1-3x4CES9Y	CN62-3-630	RHD 648-4-500	51,57	23,28
			RMD 710-5-500
34	FCМ1-4x4DES7Y	CN62-3-630	RHD 810-5-500	56,76	25,00
			RMD 710-5-500
35	FCМ1-2x4NES20Y	CN62-3-630	RHD 810-5-500	59,00	25,32
			2хRMD 426-3-500
36	FCМ1-3x4TES12Y	CN62-3-630	2хRHD 486-3-500	64,80	28,11
			2хRMD 426-3-500
37	FCМ1-2x4JE22Y	CN106-2-800	2хRHD 486-3-500	66,20	28,22
			2хRMD 426-3-500
38	FCМ1-4x4CES9Y	CN106-2-800	2хRHD 486-3-500	68,76	31,04
			2хRMD 426-3-500
39	FCМ1-3x4PES15Y	CN106-2-800	2хRHD 486-3-500	73,50	31,74
			2хRMD 568-4-500
40	FCМ1-2x4HE25Y	CN106-2-800	2хRHD 648-4-500	78,20	33,52
			2хRMD 568-4-500
41	FCМ1-4x4TES12Y	CN106-2-800	2хRHD 648-4-500	86,40	37,48
			2хRMD 568-4-500
42	FCМ1-3x4NES20Y	CN107-2-800	2хRHD 648-4-500	88,50	37,98
			2хRMD 568-4-500
43	FCМ1-2x4GE30Y	CN107-2-800	2хRHD 648-4-500	89,80	38,74
			2хRMD 568-4-500
44	FCМ1-4x4PES15Y	CN107-2-800	2хRHD 648-4-500	98,00	42,32
			2хRMD 710-5-500
45	FCМ1-2x6JE33Y	CN107-2-800	2хRHD 648-4-500	98,20	41,40
			2хRMD 710-5-500
46	FCМ1-3x4JE22Y	CN107-2-800	2хRHD 810-5-500	99,30	42,33
			2хRMD 710-5-500
47	FCМ1-2x4FE35Y	CN108-3-800	2хRHD 810-5-500	107,8	48,40
			2хRMD 710-5-500
48	FCМ1-2x6HE35Y	CN108-3-800	2хRHD 810-5-500	115,0	50,00
			2хRMD 710-5-500
49	FCМ1-3x4HE25Y	CN108-3-800	2хRHD 810-5-500	117,3	50,28
			2хRMD 710-5-500
50	FCМ1-4x4NES20Y	CN108-3-800	2хRHD 810-5-500	118,0	50,64
			2хRMD 710-5-500
51	FCМ1-2x6GE40Y	CN108-3-800	2хRHD 810-5-500	130,8	57,8
			3хRMD 568-4-500
52	FCМ1-4x4JE22Y	CN108-3-800	3хRHD 648-4-500	132,4	56,44
			3хRMD 568-4-500
53	FCМ1-3x4GE30Y	CN109-3-800	3хRHD 648-4-500	134,7	58,11
			3хRMD 568-4-500
54	FCМ1-3x6JE33Y	CN109-3-800	3хRHD 648-4-500	147,3	62,10
			3хRMD 710-5-500
55	FCМ1-4x4HE25Y	CN110-4-800	3хRHD 810-5-500	156,4	67,04
			3хRMD 710-5-500
56	FCМ1-2x6FE50Y	CN110-4-800	3хRHD 810-5-500	159,6	71,60
			3хRMD 710-5-500
57	FCМ1-3x4FE35Y	CN110-4-800	3хRHD 810-5-500	161,7	72,60
			3хRMD 710-5-500
58	FCМ1-3x6HE35Y	CN110-4-800	3хRHD 810-5-500	172,5	75,00
			3хRMD 710-5-500
59	FCМ1-4x4GE30Y	CN110-4-800	3хRHD 810-5-500	179,6	77,48
			3хRMD 710-5-500
60	FCМ1-3x6GE40Y	CN111-4-800	2хRHD 1456-4-630	196,2	86,70
			2хRMD 1280-4-630
61	FCМ1-4x6JE33Y	CN111-4-800	2хRHD 1456-4-630	196,4	82,8
			2хRMD 1280-4-630
62	FCМ1-4x4FE35Y	CN112-5-800	2хRHD 1456-4-630	215,6	96,8
			2хRMD 1280-4-630
63	FCМ1-4x6HE35Y	CN113-5-800	2хRHD 1456-4-630	230,0	100,0
			4хRMD 710-5-500
64	FCМ1-3x6FE50Y	CN113-5-800	4хRHD 810-5-500	239,4	107,4
			4хRMD 710-5-500
65	FCМ1-4x6GE40Y	ВN140-6-800	4хRHD 810-5-500	261,6	115,6
			3хRMD 1280-4-630
66	FCМ1-4x6FE50Y	ВN141-8-800	5хRHD 810-5-500	319,2	143,2
			3хRMD 1280-4-630

Ne – потребляемая мощность компрессора

Воздухооладители подобраны на следующие условия SC2 (dT=8K, Ткип.=-8°С, влажность 85%)

Шаг ребра у воздухоохладителей: NHС, RHD - 4,2 мм; NLС - 7,0 мм, RMD - 6,0 мм

Наши услуги:

Проектирование
Монтаж
Пусконаладка

Производство

Купить оборудование Подбор оборудования Опросные листы

Цены на оборудование

Регистрация на сайте

Презентация компании Фригодизайн^®

Буклет промышленное холодильное оборудование, презентация, брошюра

Специальные предложения

Системы мониторинга и диспетчеризации

Контакты

+7(495) 787-26-63

8-800-505-05-42
бесплатные звонки по России

post@frigodesign.ru

Наши поставщики

Воздушные конденсаторы и воздухоохладители Crocco

Новости

Установки холодоснабжения и гидромодули на предприятиях молочного производства

Примеры использования на предприятиях молочного производства установок холодоснабжения с насосными агрегатами и гидромодулями ООО«Фриготрейд» за несколько последних лет и ряд технических решений по повышению их удельной энергоэффективности.

Оснащение и модернизация систем холодоснабжения предприятий АПК

Приведены примеры дооснащения и модернизации систем холодоснабжения ряда предприятий АПК, реализованных компанией «Фриготрейд» за несколько последних лет.

Запатентованные технические решения в реализованных системах холодоснабжения ООО «Фриготрейд»

Приведены наиболее значимые запатентованные технические решения, реализованные совместно с заказчиками при разработке и изготовлении систем холодоснабжения уникальных объектов.

Контейнерная холодильная установка с циркуляционным ресивером для скороморозильных плиточных аппаратов Контейнерная холодильная установка с циркуляционным ресивером для скороморозильных плиточных аппаратов

Контейнерная холодильная установка с циркуляционным ресивером для скороморозильных плиточных аппаратов

Приведён пример использования многокомпрессорной установки ФРИГОДИЗАЙН® в контейнерном исполнении для холодоснабжения четырёх плиточных скороморозильных аппаратов с оттаиванием горячим газом на одном из крупнейших российских птицеперерабатывающих комбинатов.

Системы холодоснабжения Фриготрейд c компрессорными агрегатами MYCOM Статья-Новость_2025.001.jpeg

Приведены примеры использования компрессоров и компрессорных агрегатов MYCOM в системах холодоснабжения, спроектированных и сданных в эксплуатацию специалистами ООО «Фриготрейд» в ходе модернизации или технического перевооружения ряда российских предприятий.

Модернизация термобарокамер и изготовление климатических камер различного назначения Статья "Модернизация термобарокамер и изготовление климатических камер различного назначения"

Статья "Модернизация термобарокамер и изготовление климатических камер различного назначения"

В статье приведен пример модернизации существующей на предприятии климатической термобарокамеры, а также кратко представлены климатические испытательные камеры, изготовленные и сданные в эксплуатацию в последние годы предприятием «ФРИГОТРЕЙД».

Холодильная установка для заморозки грунта дамб в условиях Крайнего Севера Статья-Холодильная установка для заморозки грунта дамб в условиях Крайнего Севера

Статья-Холодильная установка для заморозки грунта дамб в условиях Крайнего Севера

В статье представлена низкотемпературная контейнерная установка с встроенными насосными агрегатами, изготовленная ООО «Фриготрейд» для одного из предприятий Якутии.

Наши вакансии

Начинающий специалист инженер-холодильного оборудования (стажёр)

подробнее

Инженер-холодильщик

подробнее

Контакты

+7(495) 787-26-63

8-800-505-05-42
бесплатные звонки по России

post@frigodesign.ru

Комплектные холодильные машины на базе компрессоров BITZER

Презентация компании Фригодизайн^®

Специальные предложения

Контакты

Наши поставщики

Новости

Голосование

Наши вакансии

Контакты

Полезные ссылки

Комплектные холодильные машины на базе компрессоров BITZER

Презентация компании Фригодизайн®

Специальные предложения

Контакты

Наши поставщики

Новости

Голосование

Наши вакансии

Контакты

Полезные ссылки

Презентация компании Фригодизайн^®
