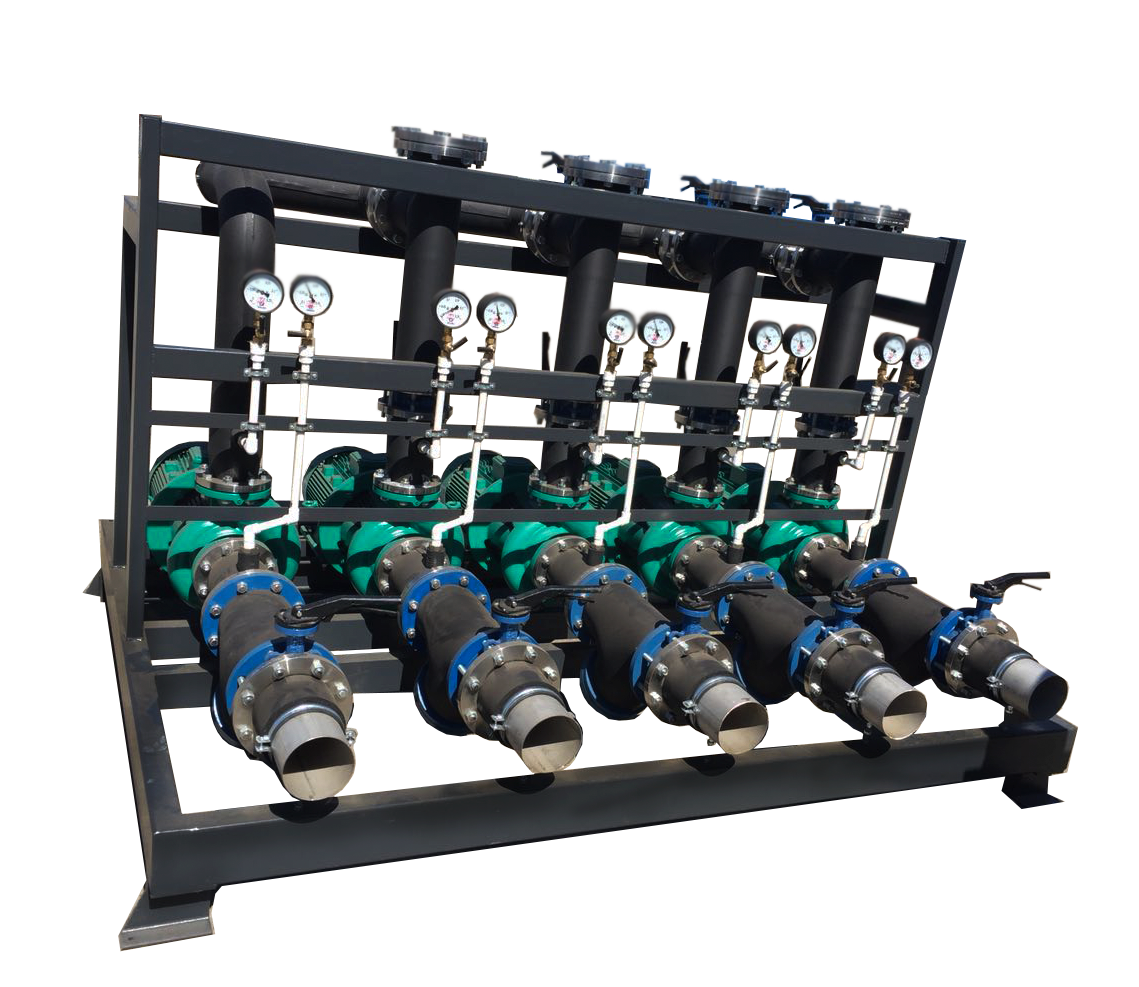

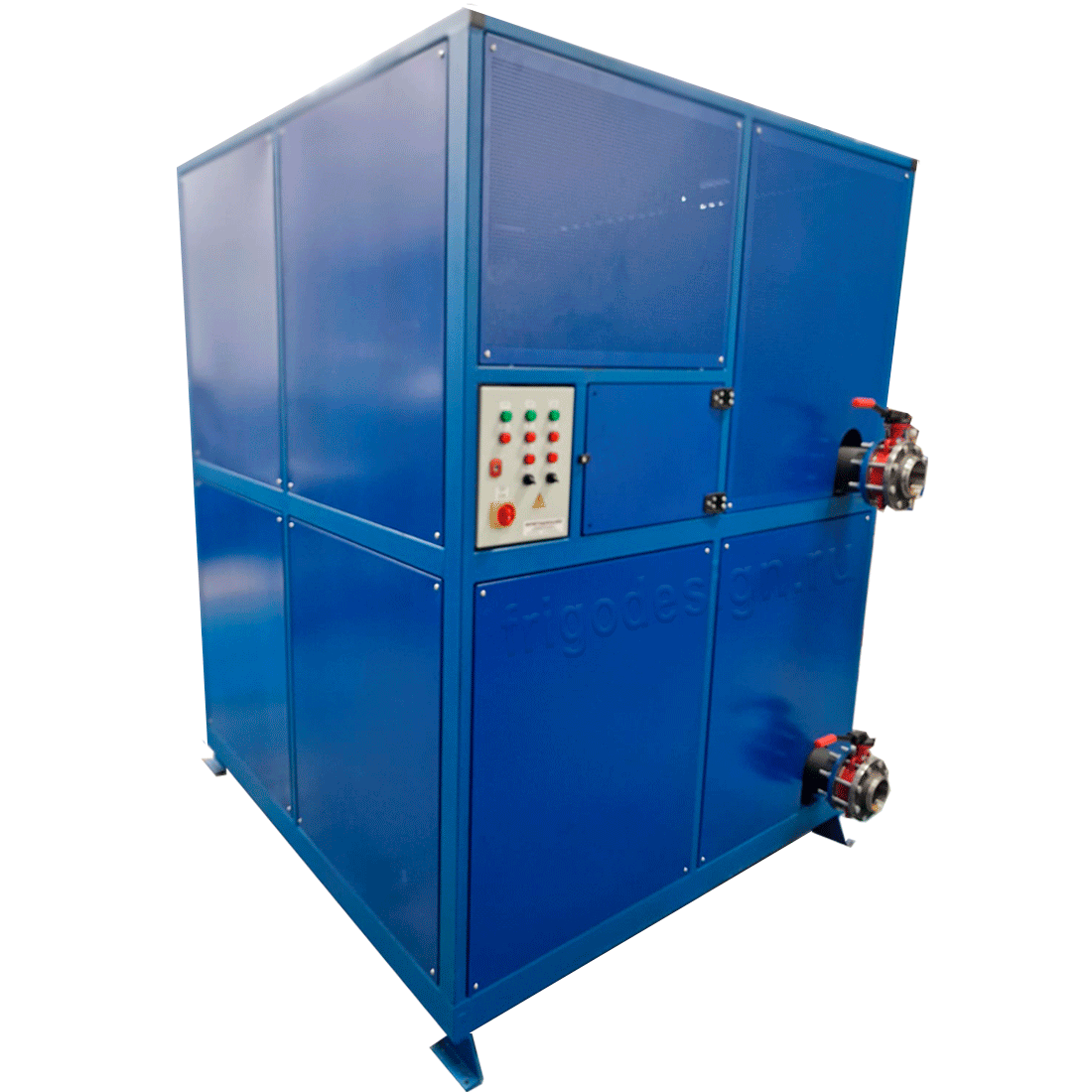

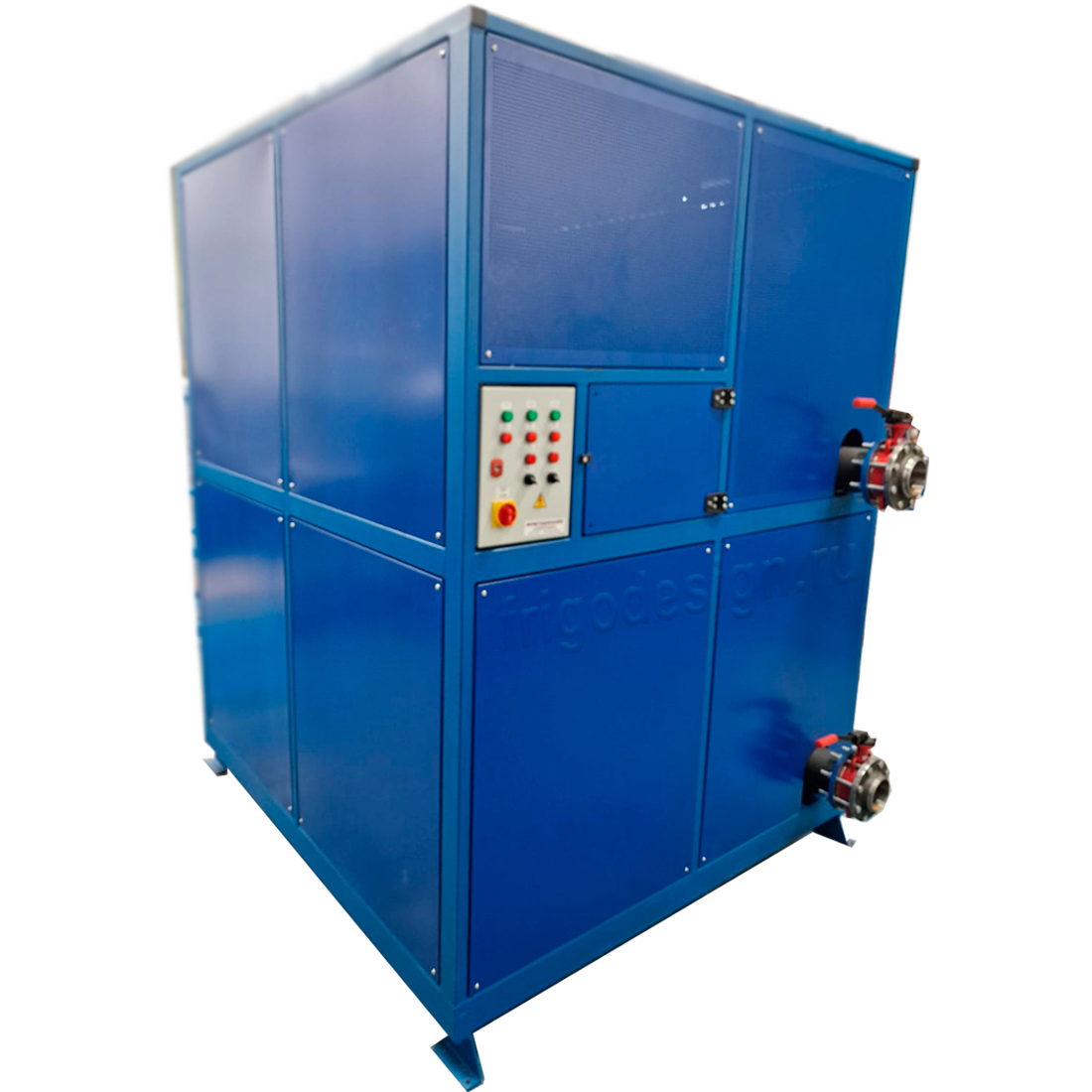

Гидромодули для чиллеров


Гидромодули обеспечивают циркуляцию хладоносителя между чиллером и потребителями холода в централизованных системах холодоснабжения.

Гидромодули используются для холодоснабжения спортивных сооружений, холодильных складов и терминалов, технологического оборудования предприятий пищевой, перерабатывающей, химической и фармацевтической промышленности, а также для холодоснабжения централизованных систем кондиционирования промышленных и гражданских зданий и для обеспечения циркуляции теплоносителя в централизованных системах отопления самых разнообразных объектов.

Гидромодули также могут использоваться в децентрализованных системах холодоснабжения, отопления и кондиционирования воздуха или для другого оборудования в тех случаях, когда нагрузка изменяется в достаточно больших пределах или требуются несколько уровней температур хладоносителя (теплоносителя) для потребителей.

Гидромодуль может иметь один контур или два раздельных контура: один контур для чиллера, а другой или несколько контуров для потребителей, любое количество насосов и множество разнообразных дополнительных опций. Применение в гидромодуле нескольких параллельно подключенных насосов позволяет ступенчато изменять производительность гидромодуля обеспечивая таким образом необходимое изменение расхода хладоносителя.

Надежность гидромодуля может быть увеличена за счет установки резервных насосов параллельно основным. При этом система автоматики гидромодуля в случае отказа основного насоса автоматически запускает резервный. В гидромодулях используются надежные высокоэффективные насосы с высоким КПД и низким энергопотреблением. В зависимости от назначения гидромодуля используется наиболее подходящий тип и марка насосов. Для компенсации теплового расширения жидкости в гидромодулях используются мембранные баки или пластиковые емкости открытого типа для хранения большого количества хладоносителя (теплоносителя). Гидромодули комплектуются емкостями как открытого, так и закрытого типа.

Емкости открытого типа изготовлены из нержавеющей стали или пластика. Емкости закрытого типа предназначены для работы под давлением и могут быть изготовлены из углеродистой или нержавеющей стали или из пластика. Пластиковые емкости изготовлены из полиэтилена или пропилена и отличаются низкой массой, высокой прочностью, высокой коррозионной стойкостью и низкой теплопроводностью. Они легко моются и их можно использовать для питьевой воды и пищевых жидкостей. Трубопроводы гидромодуля могут быть изготовлены из углеродистой или нержавеющей стали или из пластика в зависимости от типа хладоносителя (теплоносителя) и требований заказчика. На поверхность емкости и трубопроводов гидромодуля наносится слой теплоизоляции. Материал, толщина и покрытие теплоизоляции выбирается исходя из условий эксплуатации и требований заказчика.

Вы можете, заказать на сайте и купить гидромодуль для чиллера производства Фригодизайн ТМ (актуальные цены по запросу).

Габаритные и присоединительные размеры, конструкция и комплектация гидромодуля выполняются в соответствии с требованиями заказчика. После сборки гидромодуль проходит полную проверку: опрессовку, проверку на герметичность, контроль и настройку приборов автоматики.

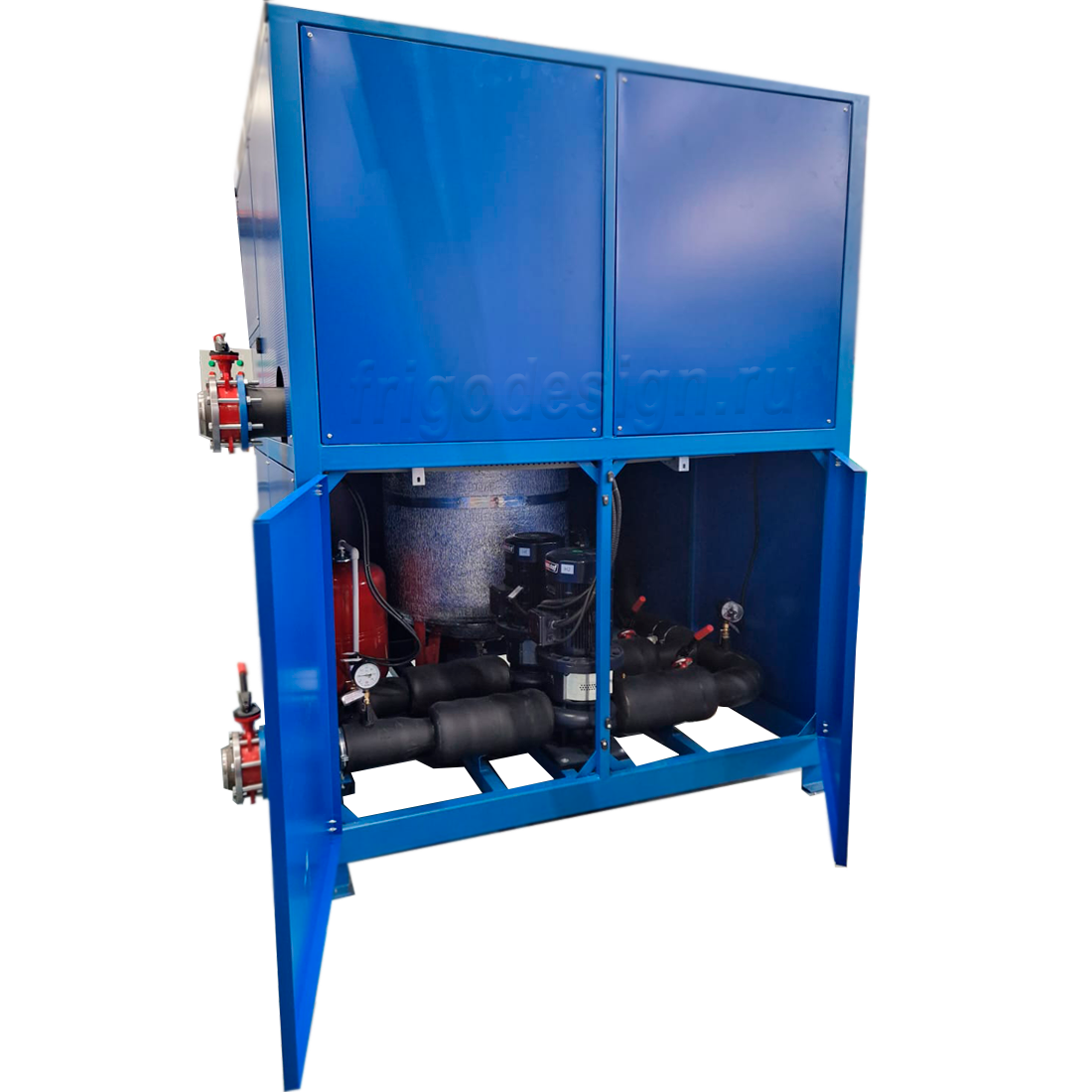

Состав гидромодуля

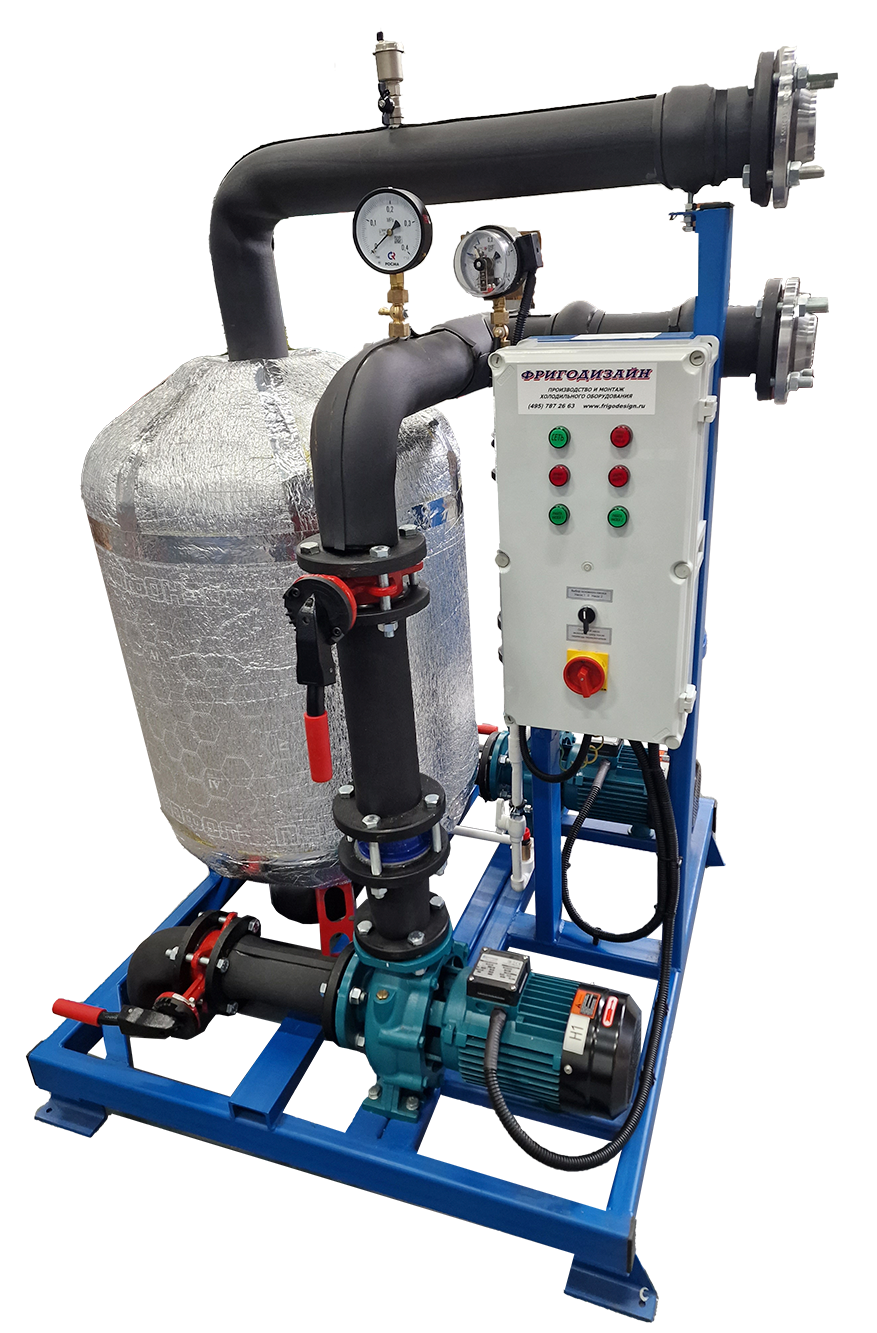

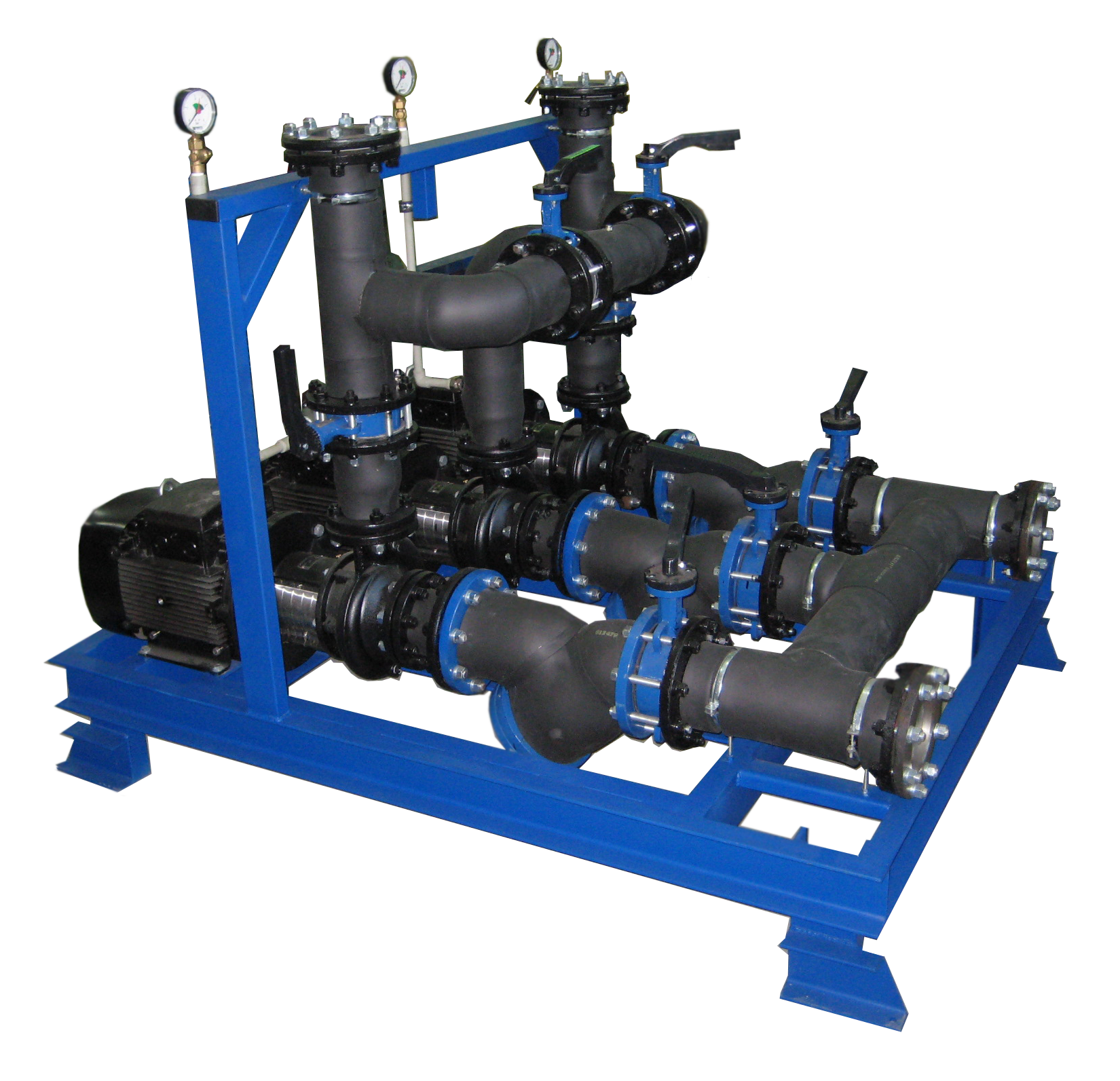

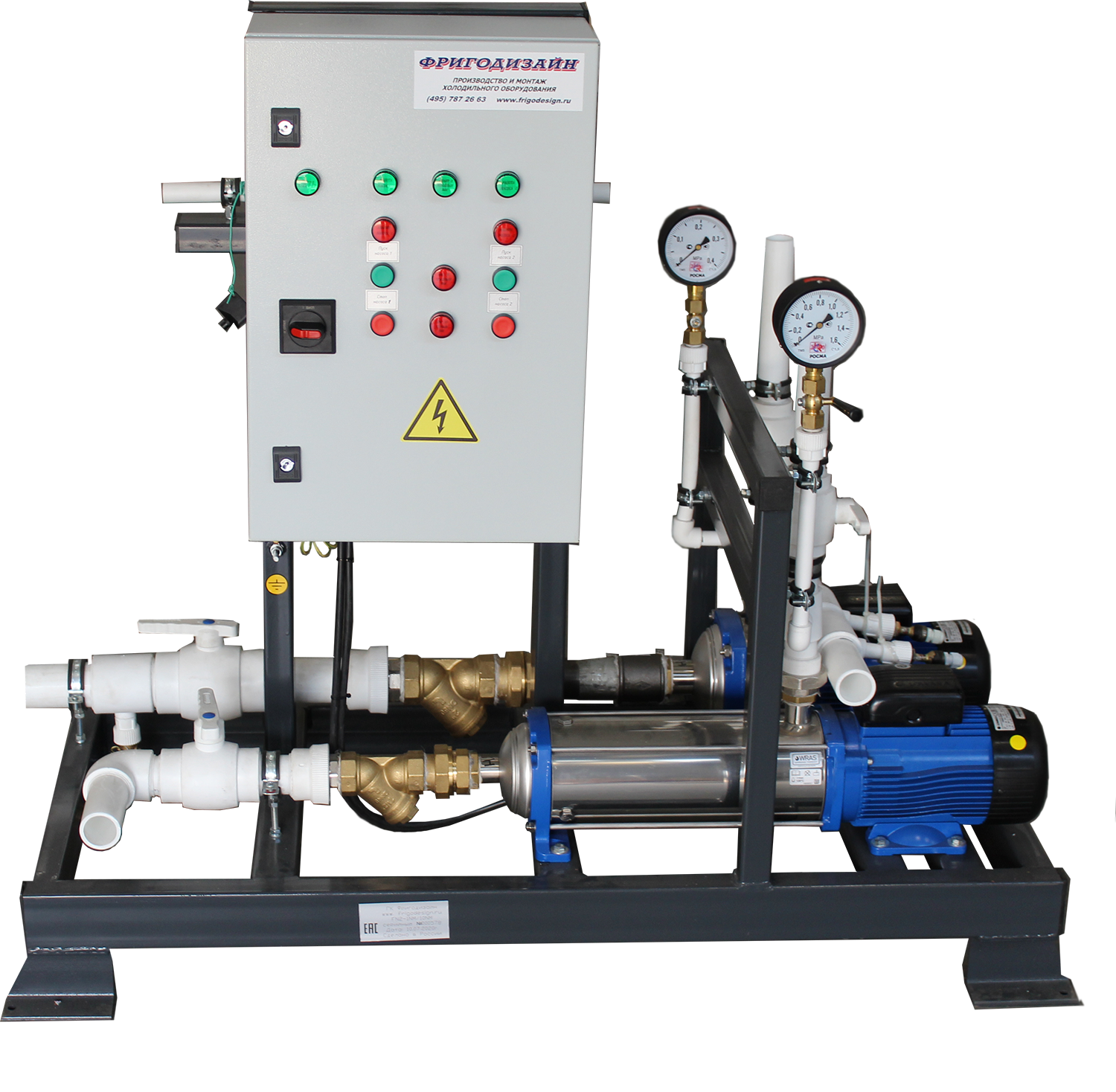

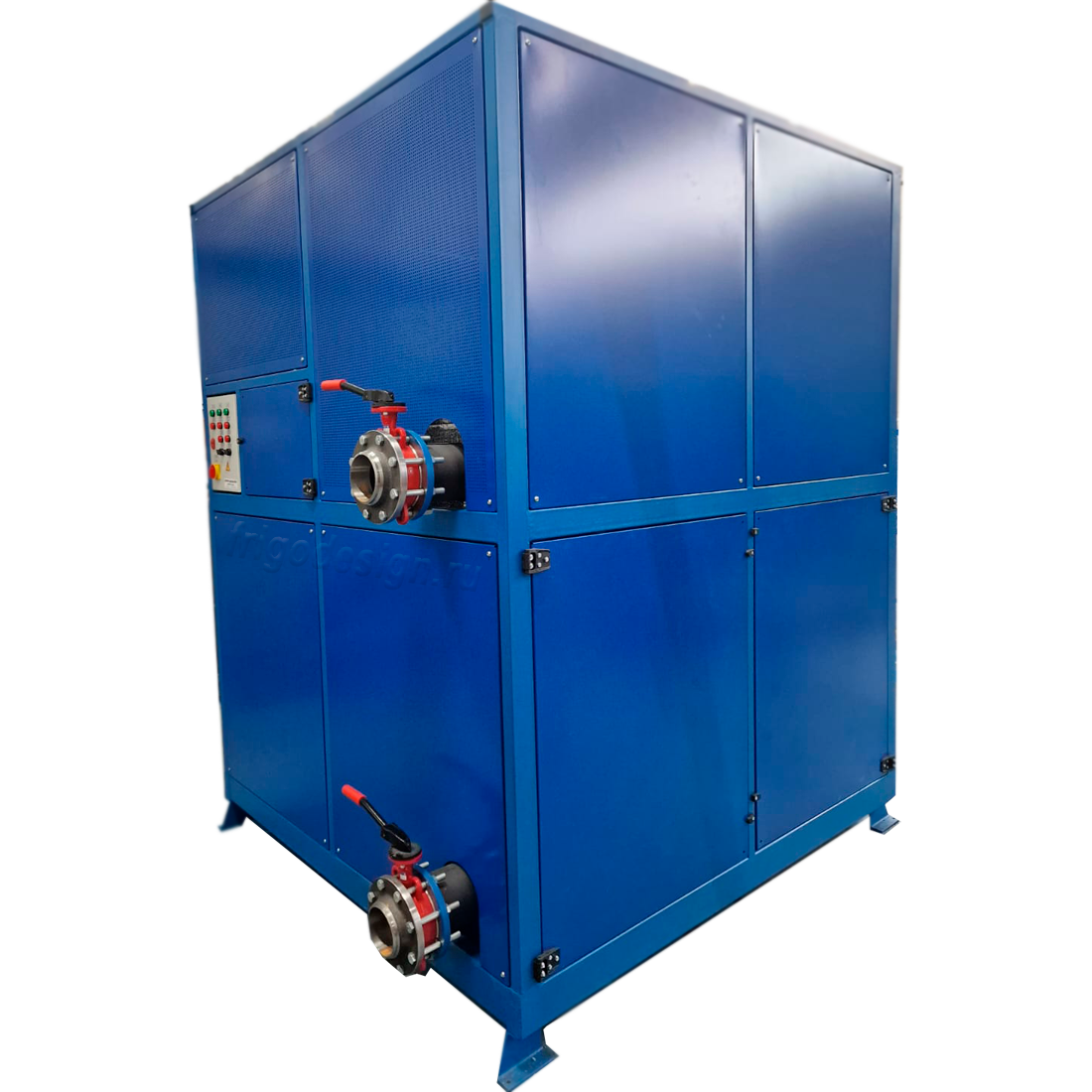

Гидромодуль для котельной
  • Одноступенчатый центробежный насос Pedrollo (Италия).
  • Комплект арматуры и автоматики: запорный вентиль, фильтр, регулирующий вентиль, обратный клапан (при параллельном соединении насосов) и манометры высокого и низкого давления на каждый насос. Соединительные трубопроводы, фланцы и теплоизоляция трубопроводов.
  • Пылевлагозащищенный шкаф управления (IP65) с индикацией всех аварийных ситуаций.
  • Все элементы установлены на раме гидромодуля и подключены к шкафу управления.
  • Контроль качества сборки, полная проверка гидромодуля в сборе со шкафом управления, настройка и программирование всех приборов автоматики.
  • Документация.

  • Дополнительные опции гидромодуля

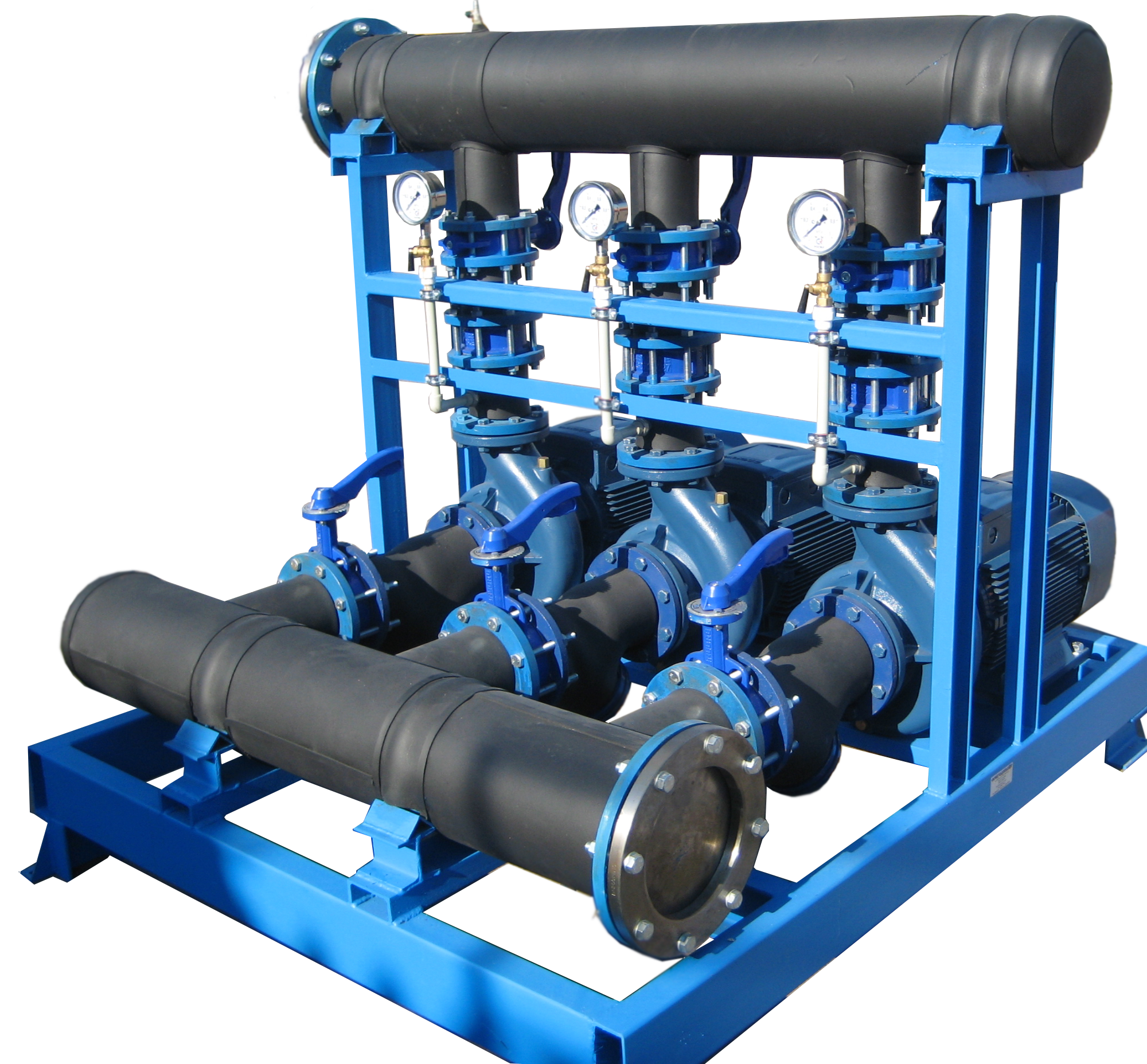

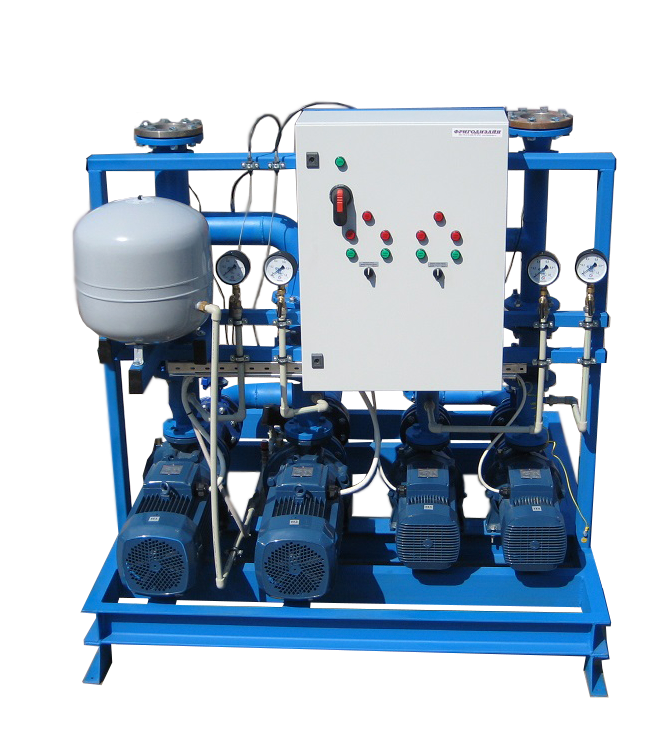

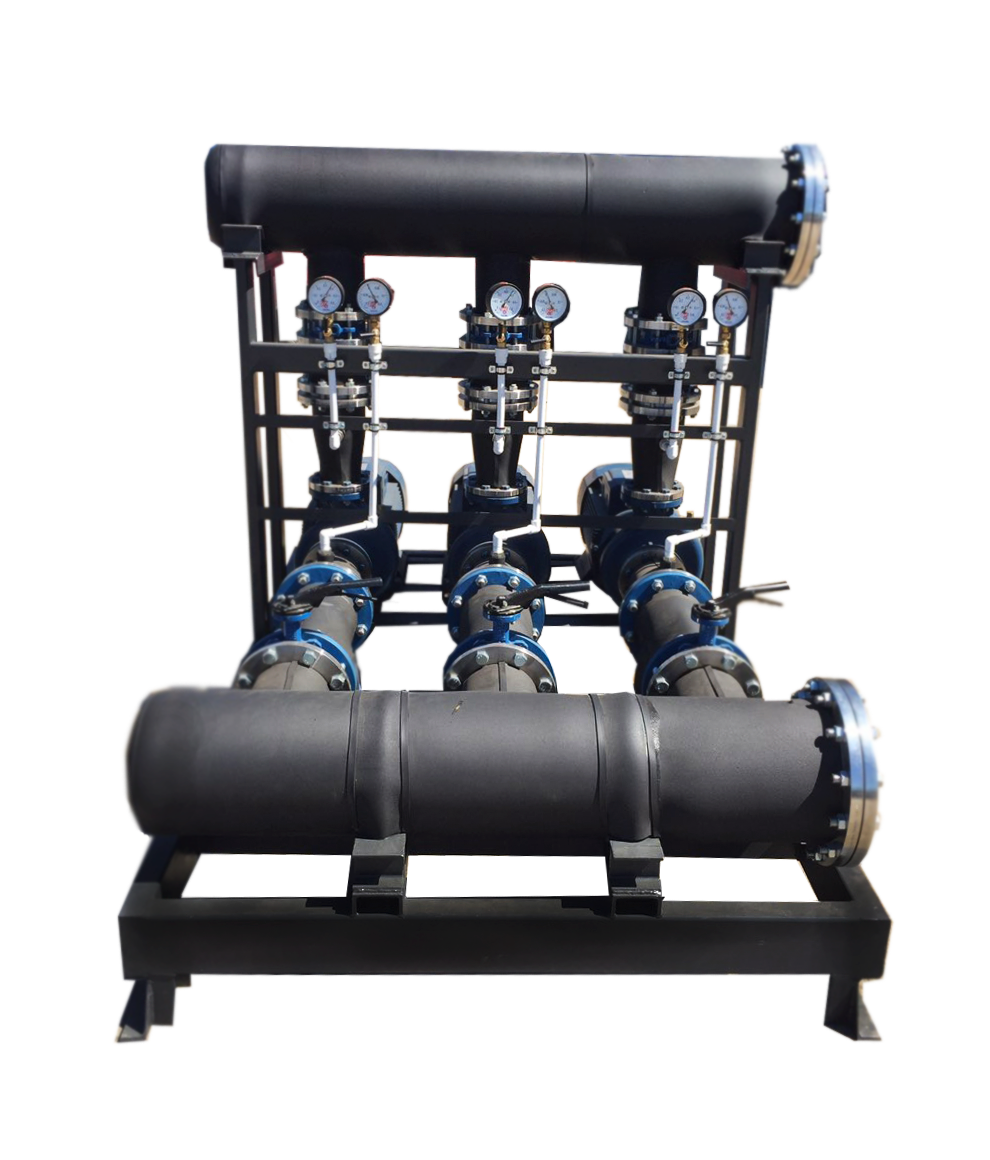

    Гидромодуль для чиллера с тремя основными насосами и одним резервным
  • Емкость открытого типа с поплавковым датчиком уровня жидкости.
  • Емкость закрытого типа (сосуд работающий под давлением) и предохранительный клапан.
  • Специальное исполнение насосного агрегата и трубопроводов для химически активных жидкостей.
  • Насосы с увеличенным напором или производительностью.
  • Насосы других производителей: Calpeda, Lowara, Wilo и др.
  • Дополнительные насосы для резервирования или ступенчатого управления подачей.
  • Микропроцессорный блок управления с датчиком давления (температуры) для ступенчатого управления насосным агрегатом по давлению (температуре).
  • Мембранный бак и предохранительный клапан.
  • Блок защиты насосов от сухого хода.
  • Воздухоотделитель.
  • Дополнительный контур для очистки жидкости с автоматическим самопромывным фильтром.
  • Автоматический воздухоотводчик.
  • Термометры, указатели уровня, реле давления, расходомер, а также другие измерительные приборы и автоматика.
  • Пластинчатый теплообменник для охлаждения молока, соков, напитков, пива, вина, коньяка, масел, воды и других жидкостей.
  • Одноконтурный гидромодуль теплоснабжения с трехходовым вентилем и шкафом управленияТрехходовой вентиль с электроприводом и защитой от обледенения, микропроцессорным регулятором и датчиком температуры.
  • Система водоподготовки.
  • Система обеззараживания воды.
  • Система компьютерного управления и мониторинга.
  • Клеммная коробка на гидромодуле и выносной шкаф управления.


  • Энергосберегающие опции гидромодуля
  • Пластинчатый теплообменник-рекуператор для использования сбросного тепла от чиллеров или холодильных установок.

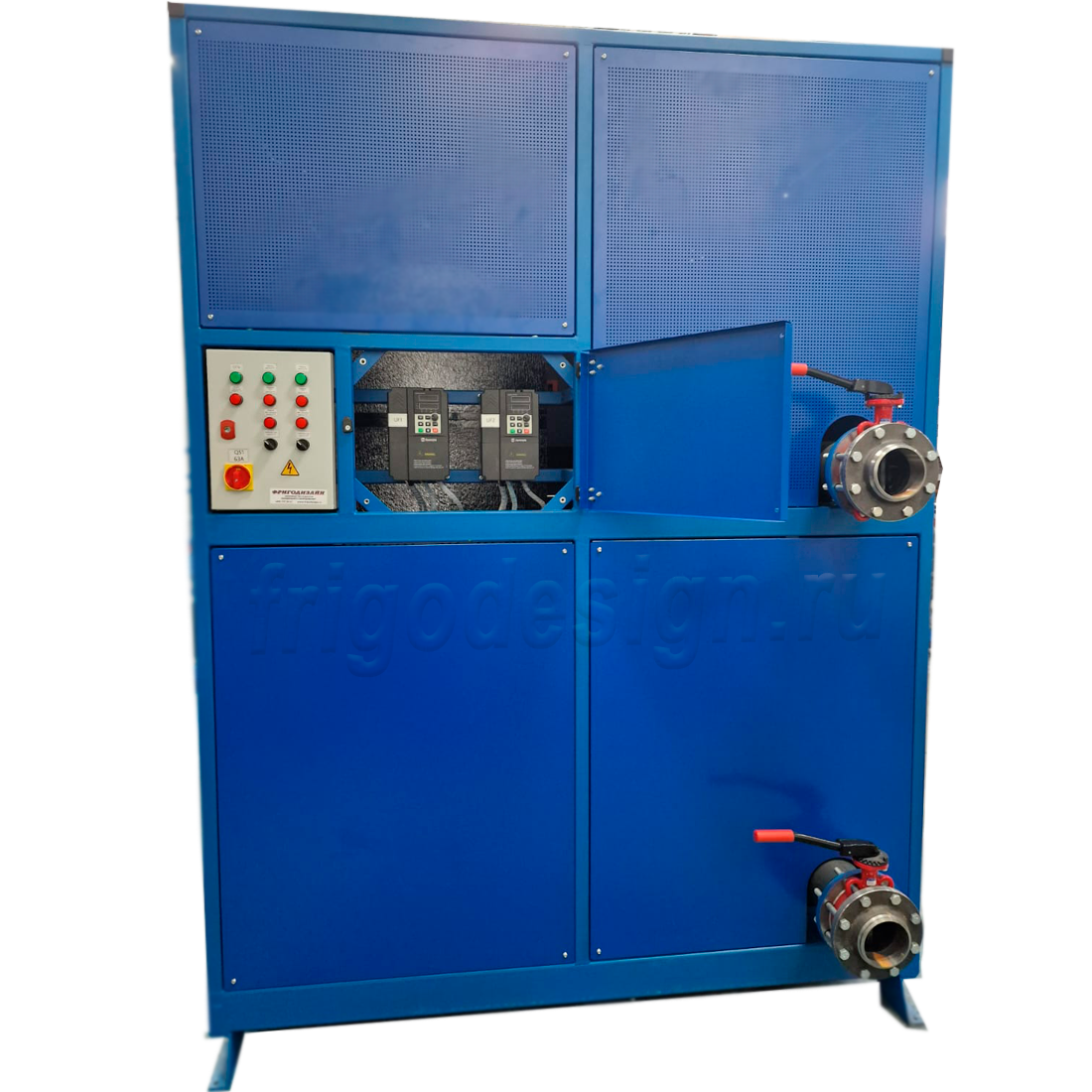

  • Частотный преобразователь с датчиком давления (или температуры) для для плавного управления скоростью вращения вала насоса по давлению (или температуре).
  • Известно, что более 80% времени системы холодоснабжения, кондиционирования и отопления работают с частичной нагрузкой. При этом, чем меньше нагрузка, тем меньший расход жидкости требуется потребителям. В гидромодулях без частотного преобразователя расход жидкости регулируется ручным или автоматическим вентилем, но насос при этом работает на полную мощность и, следовательно, при снижении нагрузки нет никакой экономии электроэнергии. Преобразователи частоты обеспечивают возможность не только регулировать скорость вращения насоса и обеспечивать необходимый расход хладоносителя, но и снижать при этом энергопотребление гидромодуля. В нижеприведённой таблице приводится сравнительный анализ энергопотребления насосов различной мощности при различных скоростях вращения.
    Частота 60 Гц 55 Гц 50 Гц 45 Гц 40 Гц 35 Гц 30 Гц
    Энергопотребление (расчётное значение) 100,0% 77,0% 57,0% 42,0% 30,0% 20,0% 13,0%
    Энергопотребление насоса P=0.75 кВт 100,0% 82,0% 74,0% 66,0% 59,0% 53,0% 47,0%
    Энергопотребление нaсоса P=45 кВт 100,0% 77,5% 60,6% 45,0% 32,4% 22,5% 15,4%
    Энергопотребление насоса P=55 кВт 100,0% 76,5% 58,0% 43,0% 31,2% 21,2% 15,3%


    Из таблицы видно, что чем больше мощность насоса, тем больший эффект энергосбережения достигается. В контуре холодоснабжения и теплоснабжения циркуляционные насосы работают непрерывно и расходуют большое количество электроэнергии, поэтому от их эффективности работы зависит энергосбережение системы холодоснабжения и теплоснабжения в целом.

    Одноконтурные гидромодули

    Модель

    Напор Н1[м]

    Расход G13/ч]

    Мощность

    Nном1[кВт]

    Nуст1[кВт]

    FHA1-F32/160B 29 10 1,40 2,20
    FHA1-F40/160B 31 12 1,80 3,00
    FHA1-F32/160A 32 15 2,10 3,00
    FHA1-F32/200C 40 15 3,10 4,00
    FHA1-F40/160A 36 18 2,80 4,00
    FHA1-F40/200A 43 20 4,30 5,50
    FHA1-F32/200B 44 20 4,30 5,50
    FHA1-F32/200A 49 25 5,90 7,50
    FHA1-F40/200B 50 30 6,30 7,50
    FHA1-F50/160A 36 36 5,60 7,50
    FHA1-F50/200C 44 48 10,00 11,00
    FHA1-F50/200B 50 60 13,00 15,00
    FHA1-F50/200B 47 72 14,00 15,00
    FHA1-F65/200A 49 84 16,50 18,50
    FHA1-F80/160B 34 108 15,00 18,50
    FHA1-F80/160B 38,5 120 15,50 18,50
    FHA1-F80/160A 34 138 19,00 22,00
    FHA1-F80/200B 49 150 25,00 30,00
    FHA1-F100/200C 48 175 28,00 30,00
    FHA1-F100/200B 48 200 32,50 37,00
    FHA1-F100/200A 50 250 41,00 45,00
    FHA1-F100/250B 56 275 52,50 55,00

    Двухконтурные гидромодули

    Модель

    Напор

    Н1[м]

    Расход

    G13/ч]

    Мощность

    Напор

    Н2[м]

    Расход

    G23/ч]

    Мощность

    Nном1[кВт]

    Nуст1[кВт]

    Nном2[кВт]

    Nуст2[кВт]

    FHA1-F32/160C/F32/160B 22 10 1,10 1,50 29 10 1,40 2,20
    FHA1-F32/160C/F40/160B 21 12 1,20 1,50 31 12 1,80 3,00
    FHA1-F32/160C/F32/160A 19 15 1,30 1,50 32 15 2,10 3,00
    FHA1-F32/160C/F32/200C 19 15 1,30 1,50 40 15 3,10 4,00
    FHA1-F32/160C/F40/160A 15 18 1,40 1,50 36 18 2,80 4,00
    FHA1-F40/160C/F40/200A 24 20 1,90 2,20 43 20 4,30 5,50
    FHA1-F40/160CF32/200B 24 20 1,90 2,20 44 20 4,30 5,50
    FHA1-F40/160CF32/200A 22 25 2,10 2,20 49 25 5,90 7,50
    FHA1-F40/160C/F40/200B 19 30 2,10 2,20 50 30 6,30 7,50
    FHA1-F50/125C/F50/160A 15,5 36 2,00 2,20 36 36 5,60 7,50
    FHA1-F50/125B/F50/200C 16,5 48 2,80 3,00 44 48 10,00 11,00
    FHA1-F65/125C/F50/200B 15,5 60 3,20 4,00 50 60 13,00 15,00
    FHA1-F65/125B/F50/200B 17 72 4,40 5,50 47 72 14,00 15,00
    FHA1-F65/125B/F65/200A 16,5 84 4,60 5,50 49 84 16,50 18,50
    FHA1-F80/160D/F80/160B 24 108 10,00 11,00 34 108 15,00 18,50
    FHA1-F80/160D/F80/160B 23,5 120 10,00 11,00 38,5 120 15,50 18,50
    FHA1-F80/160C/F80/160A 27 138 14,00 15,00 34 138 19,00 22,00
    FHA1-F80/160C/F80/200B 26 150 14,50 15,00 49 150 25,00 30,00
    FHA1-F80/160C/F100/200C 24 168 15,00 15,00 48 175 28,00 30,00
    FHA1-F100/160C/F100/200B 21 200 15,00 15,00 48 200 32,50 37,00
    FHA1-F100/160C/F100/200A 17 250 15,00 15,00 50 250 41,00 45,00
    FHA1-F100/160B/F100/250B 19 275 18,00 18,00 56 275 52,50 55,00
