Комплектная холодильная машина - это специально подобранный в результате расчетов комплект холодильного оборудования предназначенный для монтажа на месте расположения морозильной или холодильной камеры.
Холодильные машины могут использоваться для обеспечения режимов охлаждения, заморозки и хранения различных продуктов в холодильных камерах.
В зависимости от условий эксплуатации холодильные машины комплектуются различным дополнительным оборудованием. Для установки на открытой площадке (снаружи помещений) холодильные машины комплектуются дополнительными нагревателями и защитой от холодного запуска. Холодильная машина может комплектоваться малошумными воздушными конденсаторами. Имеется шесть вариантов по уровню шума.
Для правильного выбора холодильной машины необходимо выполнить расчет теплового баланса холодильной камеры на основании исходных данных предоставленных заказчиком. За консультациями просим обращаться в отдел продаж Фригодизайн. Чтобы рассчитать стоимость и купить холодильную машину BITZER ЗАПОЛНИТЕ ОПРОСНЫЙ ЛИСТ
Цены на холодильные машины BITZER

В состав комплектной холодильной машины входят

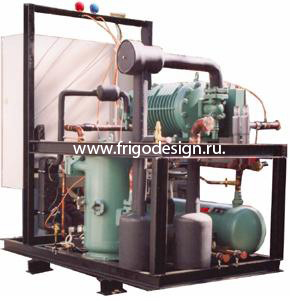

Низкотемпературный скороморозильный агрегат для камер шоковой заморозки на базе полугерметичного винтового компрессора BITZER1. Холодильный компрессорно-ресиверный или компрессорно-конденсаторный агрегат в базовой версии:
  • Холодильные винтовые полугерметичные компрессоры BITZER, с запорными вентилями, датчиком температуры нагнетания и электронным реле тепловой защиты электродвигателя.
  • Пластинчатый теплообменник переохладитель жидкого хладагента с запорным вентилем, соленоидными вентилями, терморегулирующим вентилем и фильтром на каждый холодильный компрессор.
  • Ресивер с обратным клапаном и запорным вентилем на входе, запорным вентилем на выходе и смотровыми стеклами нижнего и верхнего уровня.
  • Нагнетательная магистраль с обратным клапаном, регуляторами давления конденсации и давления в ресивере, а также запорным вентилем.
  • Магистраль возврата масла в составе: маслоотделитель с запорным и заправочным вентилем, термостатом, электронагревателями и датчиком уровня масла, вентили автоматической системы регулирования температуры масла, фильтр, датчик расхода масла, соленоидный вентиль и смотровое стекло на каждый холодильный компрессор.
  • Жидкостная магистраль с разборным фильтром-осушителем, смотровым стеклом и запорным вентилем.
  • Теплоизолированный всасыващий коллектор, выполняющий функции отделителя жидкости, с запорным вентилем и разборным фильтром-очистителем на каждый холодильный компрессор.
  • Реле высокого и низкого давления (на каждый холодильный компрессор), а также манометры высокого и низкого давления.
  • Датчик давления всасывания, датчик давления конденсации и датчик температуры масла.
  • Пылевлагозащищенный шкаф управления (исполнение IP65) с микропроцессорными блоками управления Dixell. Ступенчатое управление холодильными компрессорами и вентиляторами конденсатора и маслоохладителя. Индикация давления всасывания и конденсации, температуры нагнетания и всех аварийных ситуаций . Шкаф управления поставляется в отдельной упаковке.
  • Все элементы на раме, соединены трубопроводами и подключены к клеммной коробке.
  • Заправка сухим азотом для консервации.
  • Контроль качества сборки, полная проверка холодильной машины в сборе со шкафом управления, настройка и программирование всех приборов автоматики перед отгрузкой заказчику.
  • Документация.

    • 1.1. Конденсатор и маслоохладитель воздушного охлаждения Crocco (Италия) с агрегатами FCR поставляется в отдельной упаковке. Высокоэффективный теплообменник с оптимальным сочетанием профилированных алюминиевых пластин и медных труб. Для охлаждения применены осевые вентиляторы ZIEL ABEGG (Германия) с низким энергопотреблением. Корпус конденсатора изготовлен из оцинкованной стали, покрыт эмалью и обладает повышенной коррозионной стойкостью.

    Дополнительные опции
  • Исполнение холодильной машины для хладагентов R404A, R507A, R134a.
  • Исполнение, габаритные и присоединительные размеры холодильной машины по техническому заданию заказчика.
  • Отделители жидкости.
  • Ресивер увеличенного размера.
  • Шкаф управления, установленный на раме и подключенный ко всем элементам холодильной машины.
  • маслоотделитель с электронагревателем и трубопроводом возврата масла;
  • дополнительные запорные вентили на всасывание, нагнетание и/или на входе в ресивер;
  • контейнерное исполнение;
  • защитный кожух;
  • специальная компоновка агрегата (конденсатор сверху);
  • шкаф управления агрегатом;
  • по запросу поставляется дополнительное оборудование на нестандартные условия эксплуатации холодильной машины.

    • Воздухоохладитель Crocco (Италия) 2. Воздухоохладитель Crocco (Италия)

    Воздухоохладители Crocco отличаются высококачественным изготовлением, высоким качеством материалов (используются трубы из меди с толщиной стенки 0,4 мм) и долговечностью, что позволяет гарантировать длительную эксплуатацию оборудования. В конструкции воздухоохладителей используются высокоэффективные и надежные вентиляторы ZIEL ABEGG, EBM и EURO MOTORS (на воздухоохладителях малой мощности). Трехфазные вентиляторы имеют два варианта подключения с различной скоростью вращения и соответственно уровнем шума, энергопотреблением и расходом воздуха. Корпуса и поддоны всех воздухоохладителей изготовлены из высококачественного алюминия окрашенного специальной краской.

    2.1. Исполнение воздухоохладителя и дополнительные опции:

  • двухпоточные потолочные воздухоохладители;
  • воздухоохладители для осушки и регулирования влажности воздуха;
  • специальные воздухоохладители;
  • текстильные воздуховоды.

    • 3. ТРВ, соленоидный вентиль и нагреватель сливной магистрали для воздухоохладителей.

    4. Электрический шкаф управления холодильной системой (агрегат + воздухоохладитель).

    Шкафы управления холодильными машинами собраны на базе высококачественных комплектующих европейского производства таких фирм, как ELDON, DIXELL, General Electric, АВВ, SCHRACK, ENTRELEC и др.

  • в электрических шкафах реализован алгоритм управления с "однократным вакуумированием", используется реле времени для защиты компрессора от частых пусков и регулируемый автомат защиты компрессора, что обеспечивает максимальную защиту компрессора (кроме однофазных компрессоров);
  • имеется световая индикация всех возможных аварийных ситуаций;
  • в цепи управления и во всех силовых цепях предусмотрены автоматы защиты;
  • имеется выключатель (рубильник) напряжения питания и выключатель "Работа - подогрев масла";
  • управление холодильной машиной осуществляется микропроцессорным блоком Dixell XR60CХ;
  • степень защиты шкафов IP65;
  • со шкафом управления поставляется электрическая схема, спецификация и инструкция по эксплуатации микропроцессорного блока на русском языке;
  • шкаф управления поставляется в отдельной упаковке.

    • Энергосберегающие опции холодильной машины

  • Воздухоохладители могут быть укомплектованы электронными терморегулирующими вентилями.
  • Адиабатическая система охлаждения воздуха на входе в конденсатор за счет его увлажнения.
  • Воздушный конденсатор с центробежным вентилятором (поставляется в отдельной упаковке).
  • Испарительный конденсатор воздушного охлаждения (поставляется в отдельной упаковке).
  • Исполнение с конденсатором водяного охлаждения.
  • Градирня и гидромодуль (поставляются отдельно) в составе: жидкостной насос (один или более), емкость для воды, арматура, автоматика, трубопроводы, рама, щит управления, система водоподготовки.
  • Дополнительный переохладитель жидкого хладагента.
  • Регенеративный теплообменник.
  • Частотный привод компрессоров, вентиляторов, насосов.
  • Комплект арматуры и автоматики для оттайки испарителей горячими парами. >
  • Комплект оборудования для оттайки горячим этиленгликолем.
  • Теплообменник-рекуператор тепла для подогрева воды или промежуточного теплоносителя.
  • Система компьютерного управления и мониторинга.

    • Характеристики однокомпрессорных холодильных машин

    №п/п

    Основные элементы среднетемпературных холодильных машин

    С выносным воздушным конденсаторомВоздухоохладительQo*, кВтNe, кВт
    АгрегатКонденсатор
    1FCR1-HSK5343-30CN106-2-8002xRHD 486-3-50064,5029,80
    2xRMD 426-3-500
    2FCR1-HSK5353-35CN106-2-8002xRHD 486-3-50075,3033,60
    2xRMD 568-4-500
    3FCR1-HSK5363-40CN106-2-8002xRHD 648-4-50085,7037,50
    2xRMD 568-4-500
    4FCR1-HSK6451-50CN107-2-8002xRHD 810-5-500100,342,2
    2xRMD 710-5-500
    5FCR1-HSK6461-60CN108-3-8002xRHD 810-5-500118,652,5
    2xRMD 710-5-500
    6FCR1-HSK7451-70CN109-3-8003xRHD 648-4-500143,263,4
    3xRMD 568-4-500
    7FCR1-HSK7461-80CN110-4-8003xRHD 810-5-500159,368,8
    3xRMD 710-5-500
    8FCR1-HSK7471-90CN110-4-8003xRHD 810-5-500172,975,1
    3xRMD 710-5-500
    9FCR1-HSK8551-110CN112-5-8002xRHD 1456-4-630229105,7
    4xRMD 710-5-500
    10FCR1-HSK8561-125CN113-5-8004xRHD 810-5-500250116,7
    3xRMD 1288-4-630
    11FCR1-HSK8571-140BN140-6-8004xRHD 1120-4-630286,4126,8
    3xRMD 1288-4-630

    * Q-расчетная холодопроизводительность при температуре в камере 0 ° С, температуре окружающей среды +30 ° С, влажности 85%

    Ne – потребляемая мощность компрессора

    Воздухооладители подобраны на следующие условия SC2 (dT=8K, Ткип.=-8 ° С, влажность 85% )

    Шаг ребра у воздухоохладителей: RHD - 4,2 мм; RMD - 6,0 мм

    №п/п

    Основные элементы среднетемпературных холодильных машин

    С выносным воздушным конденсатором Воздухоохладитель Qo*, кВт Ne, кВт
    Холодильная машина Конденсатор
    1 FCМ1-2xHSK5343-30 CN108-3-800 2хRHD 810-5-500 129,0 57,80
    3хRMD 568-4-500
    2 FCМ1-2xHSK5353-35 CN109-3-800 3хRHD 810-5-500 150,6 67,20
    3хRMD 710-5-500
    3 FCМ1-2xHSK5363-40 CN110-4-800 3хRHD 810-5-500 171,4 75,0
    3хRMD 710-5-500
    4 FCМ1-3xHSK5343-30 CN111-4-800 3хRHD 810-5-500 193,5 86,7
    2хRMD 1288-4-630
    5 FCМ1-2xHSK6451-50 CN111-4-800 3хRHD 810-5-500 200,6 84,4
    2хRMD 1288-4-630
    6 FCМ1-3xHSK5353-35 CN112-5-800 2хRHD 1456-4-630 225,9 100,8
    2хRMD 1288-4-630
    7 FCМ1-2xHSK6461-60 CN113-5-800 2хRHD 1456-4-630 237,2 105,0
    4хRMD 710-5-500
    8 FCМ1-3xHSK5363-40 CN113-5-800 4хRHD 810-5-500 257,1 112,5
    3хRMD 1288-4-630
    9 FCМ1-4xHSK5343-30 ВN140-6-800 4хRHD 810-5-500 258,0 115,6
    3хRMD 1288-4-630
    10 FCМ1-2xHSK7451-70 ВN140-6-800 4хRHD 1120--630 286,4 126,8
    3хRMD 1288-4-630
    11 FCМ1-3xHSK6451-50 ВN141-8-800 4хRHD 1120--630 300,9 126,6
    3хRMD 1288-4-630
    12 FCМ1-4xHSK5353-35 ВN141-8-800 4хRHD 1120--630 301,2 134,4
    3хRMD 1288-4-630
    13 FCМ1-2xHSK7461-80 ВN141-8-800 4хRHD 1120--630 318,6 137,6
    3хRMD 1288-4-630
    14 FCМ1-4xHSK5363-40 ВN141-8-800 4хRHD 1120--630 342,8 150,0
    4хRMD 980-4-630
    15 FCМ1-2xHSK7471-90 ВN141-8-800 4хRHD 1120--630 345,8 150,2
    4хRMD 980-4-630
    16 FCМ1-3xHSK6461-60 ВN141-8-800 4хRHD 1120--630 355,8 157,5
    4хRMD 1288-4-630
    17 FCМ1-4xHSK6451-50 2хCN111-4-800 4хRHD 1456-4-630 401,2 168,8
    4хRMD 1288-4-630
    18 FCМ1-3xHSK7451-70 2хCN112-5-800 4хRHD 1456-4-630 429,6 190,2
    4хRMD 1288-4-630
    19 FCМ1-2xHSK8551-110 2хCN112-5-800 4хRHD 1456-4-630 458,0 211,4
    5хRMD 1288-4-630
    20 FCМ1-4xHSK6461-60 2хCN113-5-800 4хRHD 1456-4-630 474,4 210,0
    5хRMD 1288-4-630
    21 FCМ1-3xHSK7461-80 2хCN113-5-800 4хRHD 1456-4-630 477,9 206,4
    5хRMD 1288-4-630
    22 FCМ1-2xHSK8561-125 2хCN113-5-800 6хRHD 1120--630 500,0 233,4
    5хRMD 1288-4-630
    23 FCМ1-3xHSK7471-90 2хВN140-6-800 6хRHD 1120--630 518,7 225,3
    5хRMD 1288-4-630
    24 FCМ1-2xHSK8571-140 2хВN140-6-800 6хRHD 1120--630 558,0 250,8
    5хRMD 1288-4-630
    25 FCМ1-4xHSK7451-70 2хВN140-6-800 6хRHD 1456-4-630 572,8 253,6
    6хRMD 1288-4-630
    26 FCМ1-4xHSK7461-80 2хВN141-8-800 6хRHD 1456-4-630 637,2 275,2
    6хRMD 1288-4-630
    27 FCМ1-3xHSK8551-110 2хВN141-8-800 6хRHD 1456-4-630 687,0 317,1
    7хRMD 1288-4-630
    28 FCМ1-4xHSK7471-90 2хВN141-8-800 6хRHD 1456-4-630 691,6 300,4
    7хRMD 1288-4-630
    29 FCМ1-3xHSK8561-125 2хВN142-8-800 7хRHD 1456-4-630 750,0 350,1
    7хRMD 1288-4-630
    30 FCМ1-3xHSK8571-140 3хВN140-6-800 7хRHD 1456-4-630 837,0 376,2
    8хRMD 1288-4-630
    31 FCМ1-4xHSK8551-110 3хВN141-8-800 8хRHD 1456-4-630 916,0 422,8
    9хRMD 1288-4-630
    32 FCМ1-4xHSK8561-125 3хВN141-8-800 9хRHD 1456-4-630 1000 466,8
    9хRMD 1288-4-630
    33 FCМ1-4xHSK8571-140 3хВN142-8-800 9хRHD 1456-4-630 1116 501,6
    9хRMD 1288-4-630

    * Q-расчетная холодопроизводительность при температуре в камере 0 ° С, температуре окружающей среды +30 ° С, влажности 85%

    Ne – потребляемая мощность компрессора

    Воздухооладители подобраны на следующие условия SC2 (dT=8K, Ткип.=-8 ° С, влажность 85% )

    Шаг ребра у воздухоохладителей: RHD - 4,2 мм; RMD - 6,0 мм
