Среди испытательных камер ФРИГОДИЗАЙН® особое место занимает недавно сданная в эксплуатацию модульная климатическая камера, трансформируемая под размеры испытываемых изделий с охлаждением жидким азотом. Данная камера предназначена для испытаний стойкости к силовым воздействиям крупногабаритных многотонных изделий при низких и высоких температурах.

Камера спроектирована и построена специалистами ООО «Фриготрейд» для крупного научно-исследовательского испытательного центра России и предназначена для проведения испытаний стойкости крупногабаритных строительных изделий к силовым воздействиям в диапазоне температур от +50°С до -60°С.

Габариты камеры должны позволять её установку между опорами большого гидравлического испытательного стенда. В этой камере при заданной температуре на конструкции воздействуют многотонные статические и динамические нагрузки, прилагаемые к ним через шток пресса, проходящего через технологическое отверстие со специальным уплотнением в потолке камеры (предусмотрено четыре таких отверстия).

Другая особенность камеры: она должна быть сначала собрана на отдельной свободной площадке и после осмотра заказчиком разобрана и собрана в ограниченной рабочей зоне гидравлического испытательного стенда. Операция «сборка-разборка-повторная сборка» была выполнена без замечаний, — заказчик убедился, что камера может быть перенесена без особых проблем и повреждений на другое место.

При проектировании камеры по строго заданным внешним размерам 14400х4900х3200 мм (Д×Ш×В) требовалось сделать её секционной сборно-разборной, устанавливаемой на усиленном бетонном основании. При этом инженерное оборудование, обеспечивающее работу камеры, должно легко монтироваться и демонтироваться.
Изготовленная камера установлена на ровный бетонный пол внутри помещения испытательного цеха. Стены и крыша камеры выполнены из ППУ сэндвич-панелей толщиной 200 мм. Поверхность сэндвич-панелей — окрашенный оцинкованный профилированный стальной лист. Стены и крыша камеры сборно-разборные с фиксацией сэндвич-панелей с помощью эксцентриковых замков, расположенных на внешней поверхности панелей. Пол теплоизолирован термоплитами из пенополиизоцианурата (PIR), размещёнными вокруг испытуемых изделий, покрывая свободную площадь пола.
Климатическая камера состоит из четырёх секций в длину, при этом имеется возможность демонтажа перегородок между секциями. Крайняя секция, к которой подключён воздуховод вытяжной вентиляции, является базовой и должна присутствовать во всех вариантах сборки камеры. Секции собираются из сэндвич-панелей, которые скреплены друг с другом быстроразъёмными соединениями.
Камера имеет две теплоизолированные двери с подогревом их контура, расположенные в её торцах и может использоваться как единая секция без внутренних перегородок, так и с разным количеством секций — одна, две три или четыре. Также она может эксплуатироваться разделённой на две части с одной перегородкой. Для секций и камеры в целом возможны два различных режима работы: охлаждения и нагрева относительно температуры в помещении.

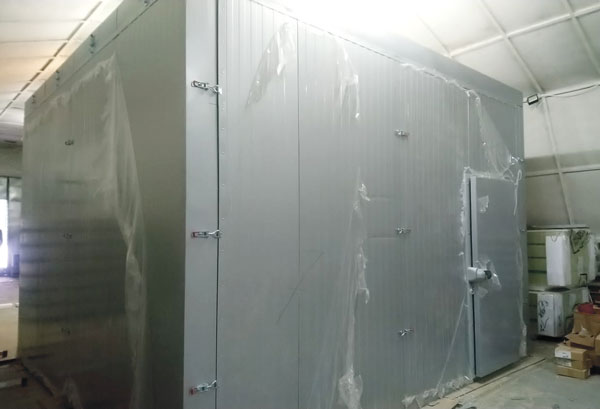

Предварительная сборка одной секции модульной климатической камеры
Предварительная сборка одной секции климатической камеры

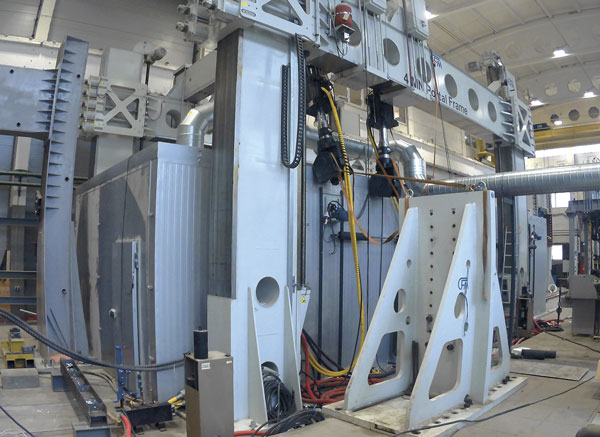

Камера установлена на испытательном стенде силового воздействия
Камера установлена на испытательном стенде силового воздействия


Поскольку камера выполнена сборно-разборной и может собираться с различным количеством секций, в каждой секции предусмотрены электрические разъёмы для электродвигателей вентиляторов, ТЭНов и датчиков температуры. На крыше в каждой секции установлены специальные обратные клапаны для подачи тёплого воздуха из помещения испытательного цеха.
Расчёт холодопроизводительности традиционной системы холодоснабжения для этой камеры показал, что необходимое энергопотребление не может быть обеспечено имеющейся на данном предприятии электрической мощностью. А подключение дополнительной электрической мощности очень затратно.
Учитывая, что испытания в камере будут проходить кратковременно, заказчиком был выбран вариант охлаждения объекта испытаний парами жидкого азота.
В рабочем объёме климатической камеры охлаждение объектов осуществляется путём распыления жидкого азота с помощью форсунок, на которые подаётся жидкий азот из двух криогенных цистерн. Они установлены снаружи здания в отдельном укрытии. Такое решение потребовало дополнительных расчётов и проработок систем циркуляционной и приточно-вытяжной вентиляции в камере.

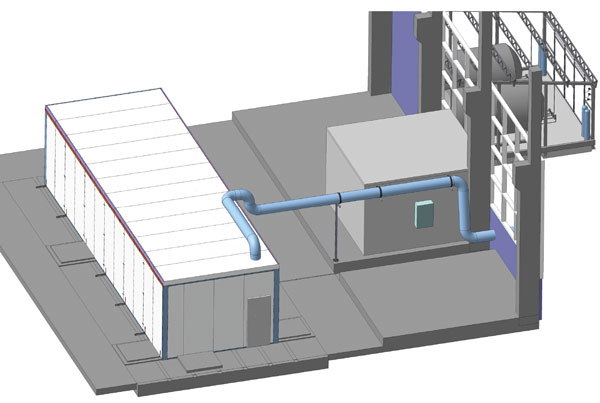

Чертёж общего вида модульной климатической камеры с азотным охлаждением
Чертёж общего вида климатической камеры с азотным охлаждением

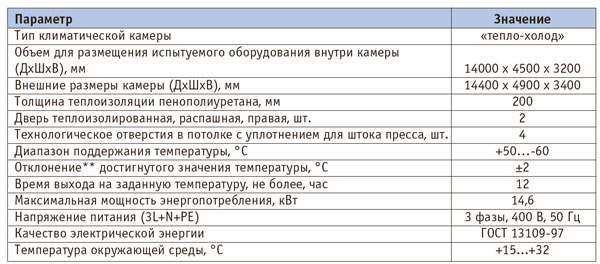

Основные технические характеристики модульной климатической камеры
Основные технические характеристики климатической камеры
**В точке размещения датчика температуры системы управления


Необходимый температурный режим во всех секциях климатической камеры обеспечивается за счёт охлаждения объекта испытаний парами жидкого азота и/или поступления тёплого воздуха из цеха и подогрева ТЭНами.
В каждой секции установлен циркуляционный осевой вентилятор, два оребренных ТЭНа и несколько форсунок для распыления жидкого азота.
Тёплый воздух из испытательного цеха используется как для повышения температуры в камере, так и для вытеснения азота из неё после испытаний и последующего отогрева испытываемого изделия. Подача тёплого воздуха из цеха в камеру осуществляется через специальные обратные клапаны, установленные на крыше каждого модуля. При понижении температуры в камере ниже заданной электронный контроллер в шкафу управления повышает частоту вращения вытяжного вентилятора. Тем самым увеличивается поступление в камеру тёплого воздуха. Повышение температуры в камере может производиться и за счёт работы ТЭНов. При этом системой управления предусмотрено их отключение при остановке вентилятора, обеспечивающего циркуляцию воздуха через ТЭНы. При превышении максимальной температуры в камере осуществляется аварийное отключение питания ТЭНов независимым термостатом.
В режиме нагрева обеспечивается регулирование температуры воздуха в каждой секции отдельно, независимо от других секций. Также возможны варианты одновременных испытаний, когда часть камеры работает в режиме охлаждения, а часть секций в режиме нагрева.
Секции, работающие в режиме нагрева, к трубопроводу жидкого азота не подключаются.

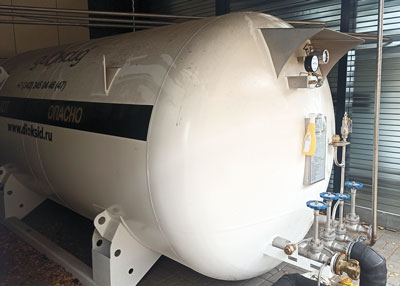

Размещение криогенных цистерн для модульной климатической камеры
Размещение криогенных цистерн


Криогенные цистерны подключены к модульной климатической камере
Криогенные цистерны подключены к климатической камере


Ко всем секциям по одному трубопроводу поступает жидкий азот из криогенных цистерн. Если в каких-то секциях охлаждение не используется, то форсунки к трубопроводу не подключаются. На подходящий к ним трубопровод устанавливается заглушка.
Над каждой дверью климатической камеры установлено световое табло с предупреждающей надписью: «Не входить! Опасно для жизни!». Кроме того, каждая дверь имеет замок, позволяющий закрывать её на ключ перед подачей жидкого азота на форсунки-распылители. Предупреждающее табло светится до тех пор, пока азот не будет удалён с помощью вытяжной вентиляции.

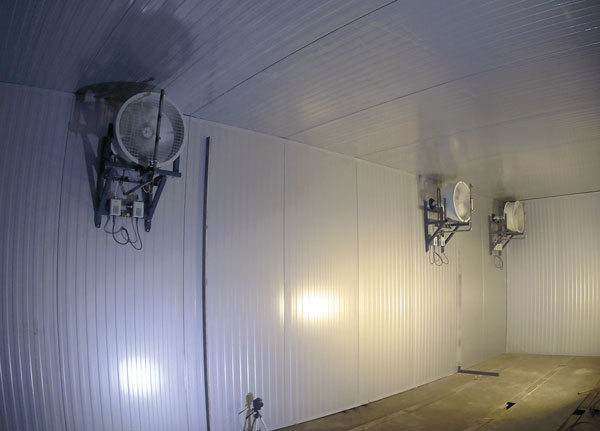

Циркуляционные вентиляторы секций с ТЭНами и форсунками-распылителями азота внутри климатической камеры
Циркуляционные вентиляторы секций с ТЭНами и форсунками-распылителями азота внутри камеры


Теплоизолированный трубопровод для удаления газообразного азота из климатической камеры
Теплоизолированный трубопровод для удаления газообразного азота


Для удаления газообразного азота из камеры предусмотрена приточно-вытяжная вентиляция с одним центробежным вентилятором, установленным снаружи помещения.
Чтобы исключить в процессе испытаний поступление газообразного азота из камеры в испытательный цех, алгоритм управления частотным приводом центробежного вытяжного вентилятора обеспечивает минимальное разряжение в камере.
После завершения испытаний вытяжной центробежный вентилятор в режиме максимальной производительности удаляет азот из камеры. Для его замещения воздухом используются регулируемые воздушные обратные клапаны. При работе вытяжного вентилятора на минимальной частоте он закрыт. При повышении частоты работы вентилятора в камере увеличивается разряжение и обратный клапан открывается, впуская воздух из цеха внутрь камеры. Этот клапан также выполняет функцию защиты каркаса камеры от его складывания при резком снижении давления внутри.

Оборудование для охлаждения жидким азотом

Для установки криогенных транспортных цистерн также были выполнены проектные работы. После чего сделано бетонное основание, смонтирован навес и ограждение площадки для размещения криогенного оборудования.
Система охлаждения камеры включает две криогенные транспортные цистерны, арматуру для автоматической подачи жидкого азота, теплоизолированный трубопровод подачи и трубопроводы распределения жидкого азота по камере с форсунками для его распыления.
Масса порожней криогенной цистерны 4650 кг. Масса жидкого азота, заливаемого в цистерну 6100 кг. Габаритные размеры цистерны 5200х2300х2200 мм.
Транспортные криогенные цистерны предназначены для хранения и транспортировки жидких продуктов разделения воздуха, таких как кислород, азот, представляют собой двустенный резервуар горизонтального исполнения. Он укомплектован испарителем подъема давления, контрольно-измерительными приборами, запорной и предохранительной арматурой. Наружный сосуд — «кожух» — выполнен из стали марки 09Г2С, внутренний сосуд из нержавеющей стали марки 12Х18Н10Т. Во внутреннем сосуде размещены «волногасители» и система трубопроводов, выполненные из высококачественной долговечной нержавеющей стали. Пространство между стенками заполнено высокоэффективной перлитно-вакуумной изоляцией.

Система управления оборудованием климатической камеры

Система, предназначенная для управления всем оборудованием камеры, размещена в шкафу управления. Она рассчитана на непрерывный режим работы камеры и обеспечивает:
  • измерение температуры воздуха в камере и давления азота в цистернах;
  • отображение параметров работы камеры и оборудования;
  • ручное управление вытяжной и циркуляционной вентиляцией;
  • автоматическое поддержание заданной температуры в камере;
  • систему защиты и аварийной сигнализации; поддержание заданного давления в цистерне.

Управление оборудованием климатической камеры осуществляется в автоматическом режиме с панели оператора, расположенной на лицевой стороне шкафа управления.

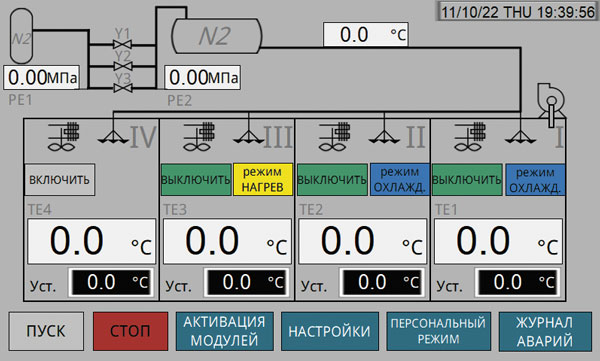

Основной экран сенсорной панели управления и контроля климатической камеры

Основной экран сенсорной панели управления и контроля климатической камеры

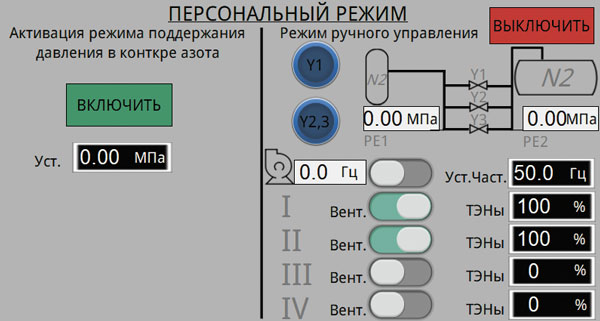

Экран ручного управления исполнительными механизмами климатической камеры

Экран ручного управления исполнительными механизмами климатической камеры

На основном экране отображаются текущие параметры основных измеряемых величин, состояние исполнительных механизмов и элементов управления. На экране «персональный режим» можно активировать ручное управление исполнительными механизмами климатической камеры.

Сенсорная панель управления Weintek — это устройство интерфейса оператора для контроля и управления устройствами, подключёнными к контроллерам по интерфейсу RS-485. С помощью анимационной графики и текстовых сообщений операторы могут контролировать рабочее состояние оборудования или технологического процесса. Они взаимодействуют с системой управления при помощи сенсорного экрана. Сенсорная панель поддерживает сенсорные жесты, позволяющие взаимодействовать с графическими элементами экрана во время работы оборудования камеры.

Все средства измерений внесены в Государственный реестр средств измерений РФ и поставляются с заверенными копиями сертификатов, паспортами с первичной поверкой и методикой проведения периодической поверки. Контроллеры и датчики легко демонтируются для проведения периодической поверки.

* * *

По техническому заданию заказчика ООО «Фриготрейд» изготавливает климатические камеры для следующих испытаний:

  • комплектные климатические камеры с регулированием температуры, относительной влажности и скорости воздушного потока для испытаний изготавливаемого торгового холодильного оборудования на соответствие ГОСТ 32560.2-2013 «Шкафы, прилавки и витрины холодильные торговые. Требования, методы и условия испытаний»;
  • для испытаний керамических блоков и кирпичей на морозостойкость в соответствии с ГОСТ 7025-91 «Кирпич и камни керамические и силикатные. Методика определения водопоглощения, плотности и контроля морозостойкости»;
  • крупногабаритные климатические испытательные камеры для специальных автотранспортных средств на соответствие ГОСТ РВ 0008-002-2013 «ГСИ. Аттестация испытательного оборудования, применяемого при оценке соответствия оборонной продукции. Организация и порядок проведения»;
  •  для испытаний мерзлых грунтов на соответствие ГОСТ 12248-2010 «Грунты. Методы лабораторного определения характеристик прочности и деформируемости»;
  • для испытаний строительных ограждающих конструкций: стен на соответствие ГОСТ Р 56623-2015 «Контроль неразрушающий. Метод определения сопротивления теплопередаче ограждающих конструкций»; оконных и дверных блоков на соответствие ГОСТ 26602.1-99 «Оконные блоки и дверные. Методы определения характеристик прочности и деформируемости».
