Полугерметичный одноступенчатый поршневой фреоновый холодильный компрессор Bock HG34e/255-4

фото холодильный компрессор Bock HG34e/255-4
Технические данные компрессора BOCK HG34e/255-4
число цилиндров / диаметр цилиндра / ход поршня 4 / 41,5 mm / 40 mm
объёмная производ. 50/60 Hz (1450/1740 ¹/min) 18,80 / 22,60 m³/h
напряжение 1)220-240V Δ / 380-420V Y -3- 50Hz
 265-290V Δ / 440-480V Y -3- 60Hz
макс. рабочий ток 2)14,0 / 8,1 A
макс. потребляемая мощность 2)4,8 kW
пусковой ток (с блокированным ротором) 2)87,0 / 50,0 A
защита двигателя MP10
класс защиты: клем. Коробка IP 66
вес 92 kg
макс. избыточное давление (LP/HP) 3)19 / 28 bar
гнездо на линии всасывания SV 28 mm - 1 1/8 "
гнездо на линии нагнетания DV 22 mm - 7/8 "
смазка масляный насос
тип масла для R134a, R404A, R407C/F, R507 FUCHS Reniso Triton SE 55
 тип масла для R22 FUCHS Reniso SP 46
заправка масла 1,3 Ltr.
наружные размеры длина / ширина / высота 540 / 285 / 315 mm


Объём поставки
Полугерметичный четырехцилиндровый поршневой компрессор с приводным двигателем
Моноблочный корпус с герметично интегрированным электродвигателем
Mаслонасос
Предохранитель обмотки с помощью терморезисторного датчика температуры и электронного расцепителя MP10
Возможность присоединения регуляторов уровня масла ESK, Traxoil, AC+R или CARLY 1)
Заправка масла:
HG: FUCHS Reniso SP 46
HGX: FUCHS Reniso Triton SE 55
Смотровое стекло
Запорный клапан на стороне всасывания и нагнетания
Наполнение защитным газом
4 амортизатора в отд. упаковке
Аксессуары
Разгрузка при подаче через ESS (Electronic Soft Start), 400 V - 3 - 50/60 Hz, IP20 (соединительные зажимы IP00) для монтажа распределительного шкафа  2)
Регулятор мощности 230 V - 1 - 50/60 Hz, IP65
1 регулятор мощности= 50% остаточная мощность
Бесступенчатая регулировка частоты вращения с помощью EFC (Electronic Frequency Control).
компактноая установка на компрессоре
HA/HG12P: IP65
HA22P/HG22e, HA34P/HG34e: IP54
Головки цилиндров подготовленные для подкл. регулятора мощности
Подогрев масла в картере
110-240 V - 1 - 50/60 Hz, 50-120 W, IP66
саморегулируемый подогрев PTC
Предохранительный выключатель в случае нехватки давления масла MP 55 230 V - 1 - 50/60 Hz, IP20 2)
Защитный термостат на каждую головку цилиндра  3)
Дополнительный вентилятор
230 V Δ / 400 V Y (± 10%) - 3 - 50 Hz, 120 W,
230-265 V Δ / 400-460 V Y (± 10%) - 3 - 60 Hz, 190 W,
IP54 2)
Эл. двигатель для специального напряжения и частоты (при специальном запросе)

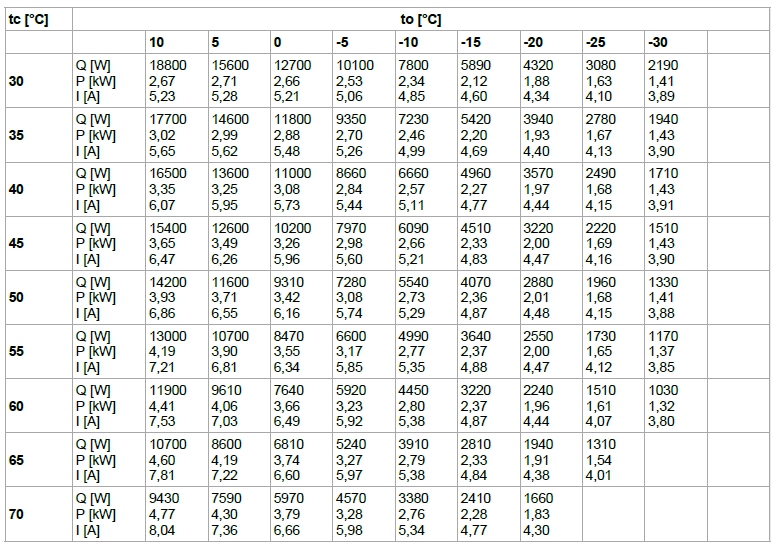

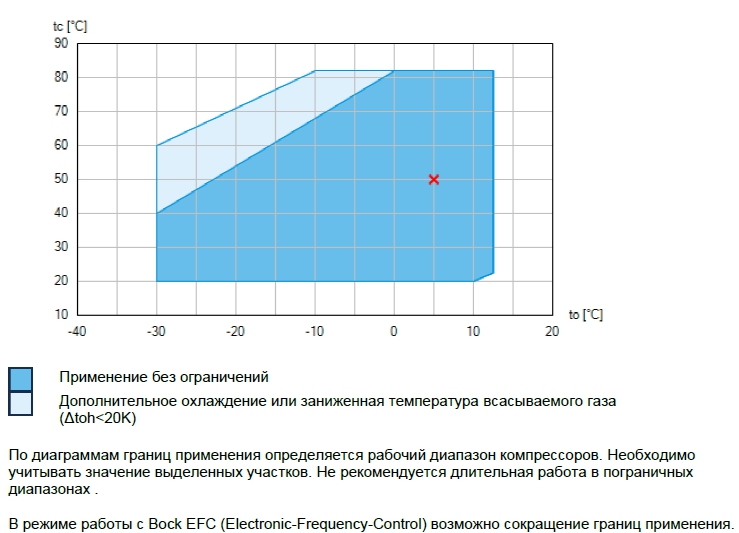

Эксплуатационные характеристики хладагент R134a
Применение: Охлаждение и кондиционирование
Напряжение питания 50 Hz, 400 V
Частота сети 50 Hz
Температура кипения 5,0 °C
Давление кипения (абс.) 3,50 bar
Температура конденсации 50,0 °C
Давление конденсации (абс.) 13,17 bar
Температура всас. газа 20 °C
Переохлаждение (вне конденсатора) 0 K
Полезный перегрев 100%
Холодопроизв. компрессора 11,60 kW
Холодопроизв. испарителя 11,60 kW
Потребляемая мощность 3,71 kW
Потребляемый ток (400 V) 6,55 A
Коэффициент (СОР/EER) 3,13
Производительность конденсатора 15,40 kW
Массовый расход 0,081 kg/s
Температура в конце сжатия 81,6 °C 1)
Сертификация 2)

Примечания
1) Температура в конце сжатия является расчетным значением. Возможны отклонения в сравнении с реально измеренными
значениями.
2) для напряжения питания 400В/50Гц и применения охлаждение и кондиционирование
to Температура кипения
tc Температура конденсации
Q Холодопроизв. компрессора
P Потребляемая мощность
I Потребляемый ток
Пределы применения

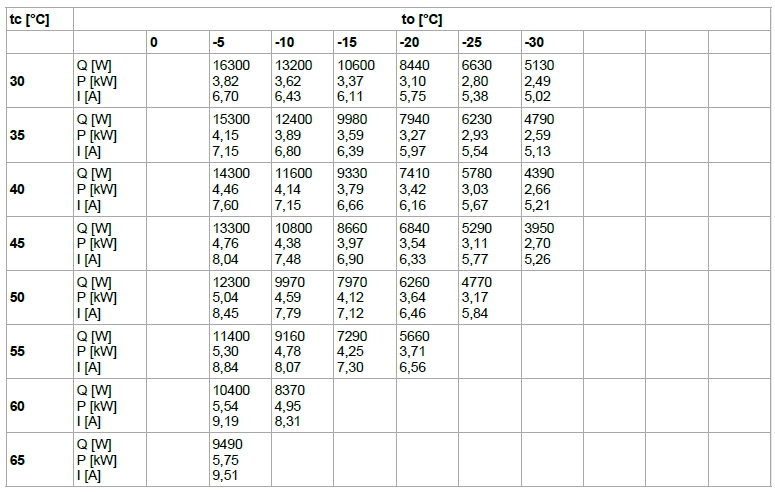

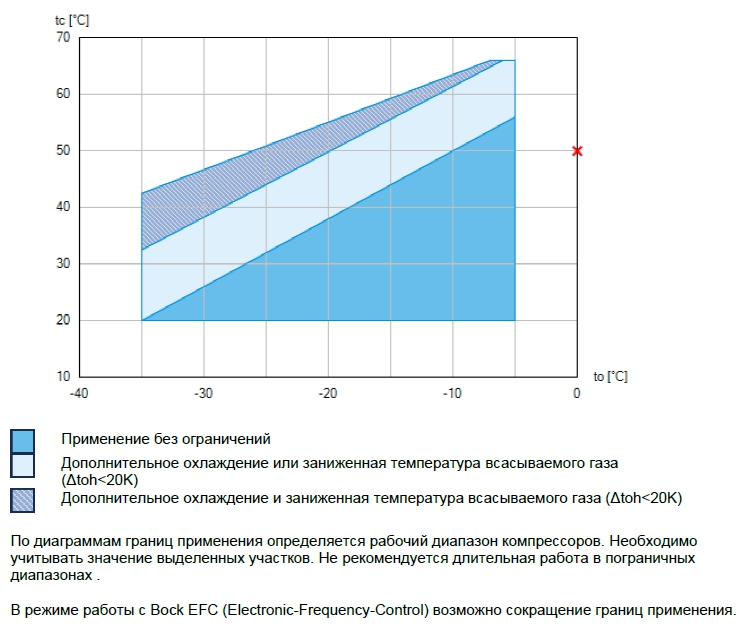

Эксплуатационные характеристики хладагент R22
Применение: Охлаждение и кондиционирование
Напряжение питания 50 Hz, 400 V
Частота сети 50 Hz
Температура кипения 0,0 °C
Давление кипения (абс.) 4,97 bar
Температура конденсации 50,0 °C
Давление конденсации (абс.) 19,42 bar
Температура всас. газа 20 °C
Переохлаждение (вне конденсатора) 0 K
Полезный перегрев 100%
Холодопроизв. компрессора 15,00 kW
Холодопроизв. испарителя 15,00 kW
Потребляемая мощность 5,46 kW
Потребляемый ток (400 V) 9,07 A
Коэффициент (СОР/EER) 2,75
Производительность конденсатора 20,50 kW
Массовый расход 0,096 kg/s
Температура в конце сжатия 113,7 °C 1)

Примечания
1) Температура в конце сжатия является расчетным значением. Возможны отклонения в сравнении с реально измеренными
значениями.

to Температура кипения
tc Температура конденсации
Q Холодопроизв. компрессора
P Потребляемая мощность
I Потребляемый ток

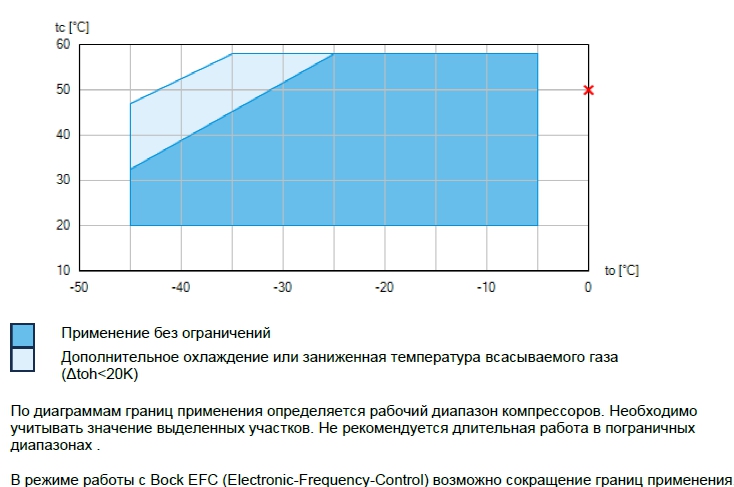

Пределы применения

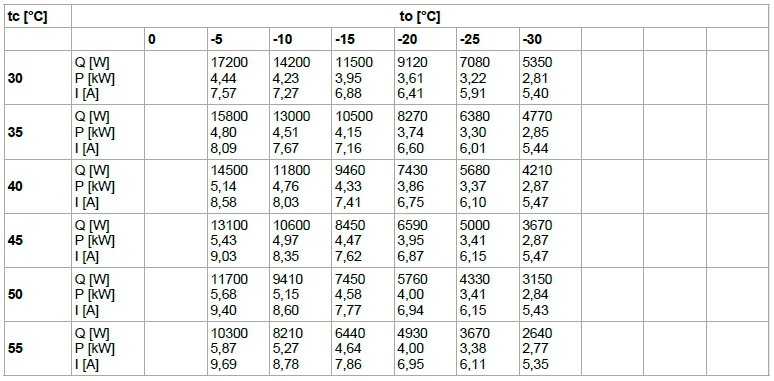

Эксплуатационные характеристики хладагент R404A, R507
Применение: Охлаждение и кондиционирование
Напряжение питания 50 Hz, 400 V
Частота сети 50 Hz
Температура кипения 0,0 °C
Давление кипения (абс.) 6,04 bar
Температура конденсации 50,0 °C
Давление конденсации (абс.) 22,98 bar
Температура всас. газа 20 °C
Переохлаждение (вне конденсатора) 0 K
Полезный перегрев 100%
Холодопроизв. компрессора 14,20 kW
Холодопроизв. испарителя 14,20 kW
Потребляемая мощность 6,16 kW
Потребляемый ток (400 V) 10,20 A
Коэффициент (СОР/EER) 2,31
Производительность конденсатора 20,40 kW
Массовый расход 0,131 kg/s
Температура в конце сжатия 86,7 °C 1)

Температуры кипения и конденсации основаны на значениях точек росы.
Сертификация 2)

Примечания
1) Температура в конце сжатия является расчетным значением. Возможны отклонения в сравнении с реально измеренными
значениями.
2) для напряжения питания 400В/50Гц и применения охлаждение и кондиционирование

to Температура кипения
tc Температура конденсации
Q Холодопроизв. компрессора
P Потребляемая мощность
I Потребляемый ток
Пределы применения

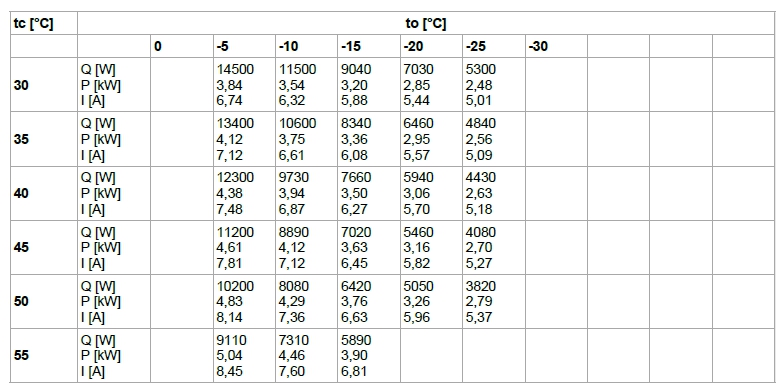

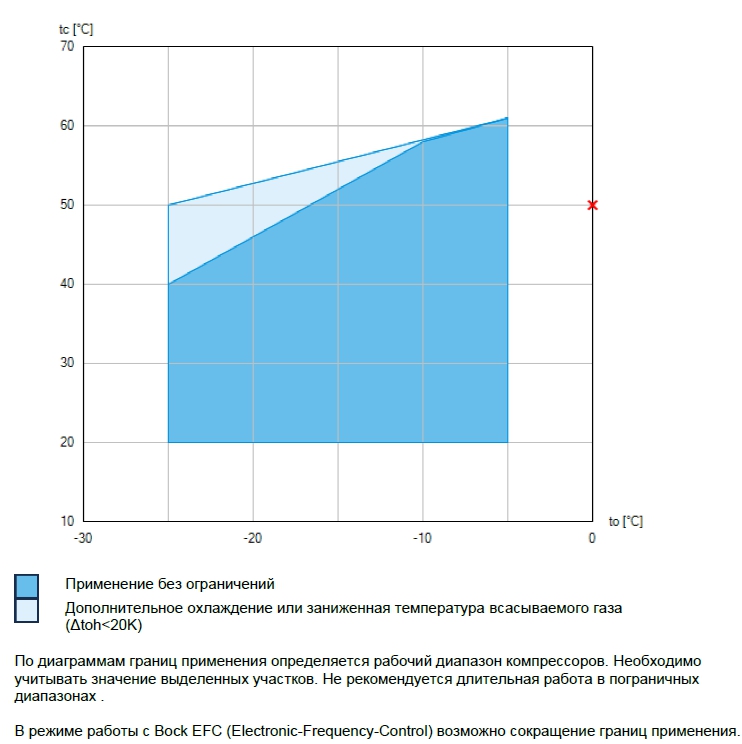

Эксплуатационные характеристики хладагент R407C
Применение: Охлаждение и кондиционирование
Напряжение питания 50 Hz, 400 V
Частота сети 50 Hz
Температура кипения 0,0 °C
Давление кипения (абс.) 4,61 bar
Температура конденсации 50,0 °C
Давление конденсации (абс.) 19,85 bar
Температура всас. газа 20 °C
Переохлаждение (вне конденсатора) 0 K
Полезный перегрев 100%
Холодопроизв. компрессора 12,80 kW
Холодопроизв. испарителя 12,80 kW
Потребляемая мощность 5,37 kW
Потребляемый ток (400 V) 8,93 A
Коэффициент (СОР/EER) 2,38
Производительность конденсатора 18,20 kW
Массовый расход 0,080 kg/s
Температура в конце сжатия 106,9 °C 1)

Температуры кипения и конденсации основаны на значениях точек росы.

Примечания

1) Температура в конце сжатия является расчетным значением. Возможны отклонения в сравнении с реально измеренными
значениями
to Температура кипения
tc Температура конденсации
Q Холодопроизв. компрессора
P Потребляемая мощность
I Потребляемый ток
Пределы применения

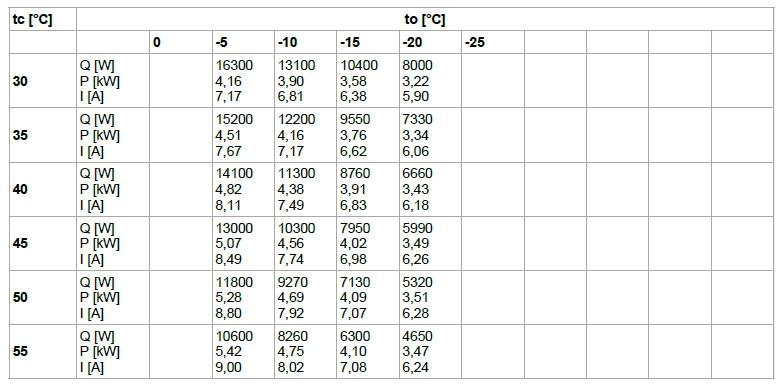

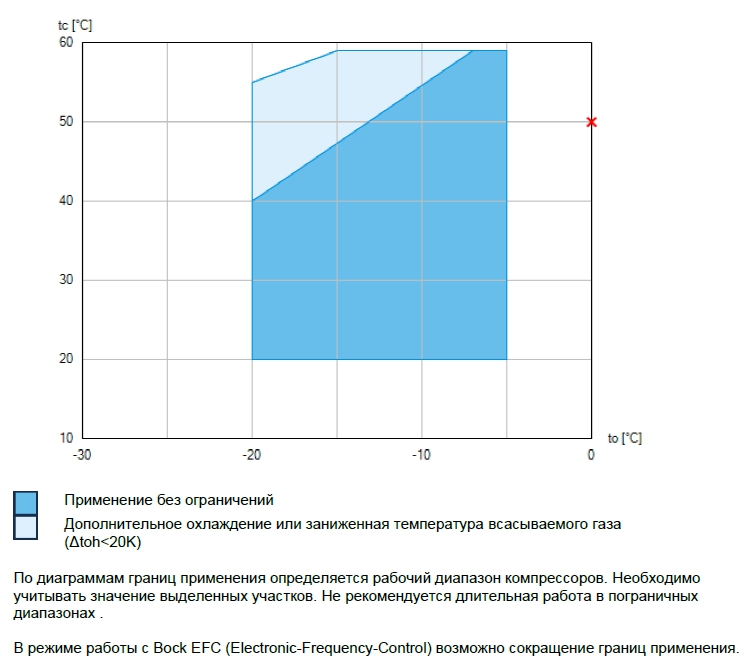

Эксплуатационные характеристики хладагент R407F
Применение: Охлаждение и кондиционирование
Напряжение питания 50 Hz, 400 V
Частота сети 50 Hz
Температура кипения 0,0 °C
Давление кипения (абс.) 5,21 bar
Температура конденсации 50,0 °C
Давление конденсации (абс.) 22,17 bar
Температура всас. газа 20 °C
Переохлаждение (вне конденсатора) 0 K
Полезный перегрев 100%
Холодопроизв. компрессора 14,70 kW
Холодопроизв. испарителя 14,70 kW
Потребляемая мощность 5,83 kW
Потребляемый ток (400 V) 9,63 A
Коэффициент (СОР/EER) 2,51
Производительность конденсатора 20,50 kW
Массовый расход 0,090 kg/s
Температура в конце сжатия 104,6 °C 1)

Предварительные рабочие характеристики. Температуры кипения и конденсации основаны на
значениях точек росы.

Примечания

1) Температура в конце сжатия является расчетным значением. Возможны отклонения в сравнении с реально измеренными
значениями.
to Температура кипения
tc Температура конденсации
Q Холодопроизв. компрессора
P Потребляемая мощность
I Потребляемый ток
Пределы применения

Чертёж с размерами, вид с размерами и подключениями компрессора BOCK HG34e/255-4

Чертёж с размерами, вид с размерами и подключениями компрессора BOCK HG34e/255-4
Размеры и подключения
SV Запорный клапан на всасывании, труба ø 1) 28 mm - 1 1/8 "
DV Запорный клапан на нагнетании, труба ø 1) 22 mm - 7/8 "
A Гнездо на всасывании, незакрываемое 1/8 " NPTF
A1 Гнездо на всасывании, закрываемое 7/16 " UNF
B Гнездо на нагнетании, незакрываемое 1/8 " NPTF
B1 Гнездо на нагнетании, закрываемое 7/16 " UNF
D1 Возврат масла из маслоотделителя 1/4 " NPTF
E Манометр измерения давления масла 1/8 " NPTF
F Слив масла M 10
H Пробка для заливки масла 1/4 " NPTF
Подключение подогревателя масла в картере 3/8 " NPTF
K Смотровре стекло 1 1/8 " - 18 UNEF
L Гнездо защитного термостата 1/8 " NPTF
Гнездо регулятора уровня масла 1 1/8 " - 18 UNEF

Примечания
1) Выводы под пайку
