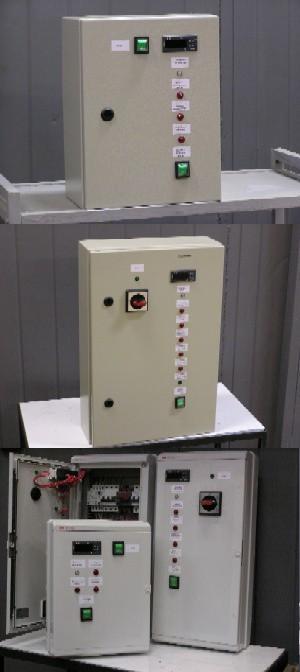

ШКАФЫ УПРАВЛЕНИЯ ДЛЯ ХОЛОДИЛЬНЫХ МАШИН
Шкафы управления холодильными машинами собраны на базе высококачественных комплектующих европейского производства таких фирм, как ELDON , DIXELL , General Electric , АВВ , ROCKWELL , SCHRACK , ENTRELEC и др.
- предлагаемые электрические шкафы управления соответствуют комплектам холодильных машин группы компаний FRIGODESIGN, на базе холодильных агрегатов TECUMSEH EUROPE L'UNITE HERMETIQUE и BITZER ;
- в электрических шкафах реализован алгоритм управления с "однократным вакуумированием", используется реле времени для защиты компрессора от частых пусков и регулируемый автомат защиты компрессора , что обеспечивает максимальную защиту компрессора ( кроме однофазных компрессоров );
- имеется световая индикация всех возможных аварийных ситуаций;
- в цепи управления и во всех силовых цепях предусмотрены автоматы защиты ;
- имеется выключатель ( рубильник ) напряжения питания и выключатель "Работа - подогрев масла" ;
- управление холодильной машиной осуществляется микропроцессорным блоком Dixell XR60C ;
- степень защиты шкафов IP65 ;
- со шкафом управления поставляется электрическая схема , спецификация и инструкция по эксплуатации микропроцессорного блока на русском языке .
|
|
№ п/п. |
Тип электрического шкафа |
Назначение шкафа |
|
Для холодильных агрегатов на базе компрессоров BITZER |
| 1 |
10-T6,3-M5-M6-T10 |
2GC-2.2 ; 2FC-2.2 ; 2EC-2.2 ; 2DC-2.2 ; 2FC-3.2 |
| 2 |
16-T10-M5-M6-T16 |
2EC-3.2 ; 2DC-3.2 ; 2CC-3.2 ; 2CC-4.2 |
| 3 |
25-T16-M5-M6-T16 |
4EC-4.2 ; 4FC-5.2 ; 4DC-5.2 ; 4EC-6.2 ; 4VC-6.2 |
| 4 |
32-T16-M5-2M6-T16 |
4CC-6.2 ; 4DC-7.2 |
| 5 |
45-T20-M5-2T6-T25 |
4TC-8.2 ; 4PC-10.2 ; 4T-8.2 ; 4P-10.2 |
| 6 |
45-T20-M5-2T2,9-T32 |
4NC-12.2 ; 4N-12.2 |
| 7 |
45-T25-M5-2T2,9-T25 |
4J-13.2 |
| 8 |
45-T25-2M5-2M6-T32 |
4VC-10.2 ; 4TC-12.2 ; 4V-10.2 ; 4T-12.2 |
| 9 |
45-T25-M5-4T2,9-T40 |
4PC-15.2 ; 4P-15.2 |
| 10 |
63-T25-M5-4T2,9-T63 |
4NC-20.2 ; 4N-20.2 ; 4J-22.2 |
| 11 |
63-2T16-M5-2T2,9-T32 |
4H-15.2 |
| 12 |
63-2T16-M5-3T2,9-T40 |
4G-20.2 |
| 13 |
63-2T16-3M5-4T2,9-T63 |
4H-25.2 |
| 14 |
100-2T20-3M5-3T2,9-T40 |
6J-22.2 ; 6H-25.2 |
| 15 |
125-2T25-3M5-4T2,9-T63 |
6G-30.2 |
| 16 |
125-2T50-3M5-4T2,9-T63 |
6F-40.2 |
| 17 |
125-2T63-3M5-4T2,9-T63 |
8GC-60.2 ; 8FC-70.2 ; 8GC-50.2 ; 8FC-60.2 |
|
Для холодильных агрегатов TECUMSEH EUROPE L'UNITE HERMETIQUE |
| 1 |
10-T6,3-M5-M6-T10 |
TFH2480ZBR ; TFH2511ZBR ; TFH4522FHR ; TFH4524FHR ; TFH4531FHR ; TFHS4531FHR |
| 2 |
10-T6,3-M5-M6-T16 |
TAG2516ZBR ; TAG2522ZBR ; TFH4540FHR ; TFHS4540FHR ; TAG4546THR ; TAGS4546THR ; TAG4553THR |
| 3 |
16-М13-M2-М1-М12 |
CAJ9480TMHR ; CAJ9510TMHR ; CAJ9513TMHR ; CAJ4517EHR |
| 4 |
16-T6.3-M5-T2,9-М5 |
TAJ4517EHR ; TAJ4519EHR |
| 5 |
25-T16-M5-2M6-T25 |
TAG4561THR ; TAGS4561THR ; TAG4568THR ; TAG4573THR ; TAGS4573THR |
| 6 |
45-2T20-2M5-2M2,9-T16 |
TAGD4590THR ; TAGD4610THR ; TAGD4612THR ; TAGD4614THR ; TAGD4615THR |
Пример расшифровки обозначения шкафа 100-2T20-3M5-3T2,9-T40
| 100 |
Максимальный входной ток, А. |
| 2T20 |
2 - Количество выходов ( регулируемых автоматов ). |
|
Т - напряжение питания компрессора (Т - 3 фазы, М - 1 фаза). |
|
20 - Максимальный ток диапазона каждого регулируемого автомата компрессора . |
| 3М5 |
3 - Количество выходов на вентиляторы конденсатора . |
|
М - Напряжение питание вентилятора конденсатора (Т - 3 фазы, М - 1 фаза). |
|
5 - Максимальный ток , подаваемый на вентилятор конденсатора , А. |
| 3Т2,9 |
3 - Количество выходов на вентиляторы воздухоохладителя . |
|
Т - напряжение питания воздухоохладителя (Т - 3 фазы, М - 1 фаза). |
|
2,9 - Максимальный ток , на каждый выход вентилятора воздухоохладителя . |
| Т40 |
Т - напряжение питания ТЭНов оттайки (Т - 3 фазы, М - 1 фаза). |
|
40 - Максимальный ток автомата защиты ТЭНов оттайки , А. |
|
