• предлагаемые электрические шкафы управления соответствуют комплектам холодильных машин группы компаний ФРИГОДИЗАЙН, на базе холодильных агрегатов TECUMSEH EUROPE L'UNITE HERMETIQUE, Copeland, BITZER J&Hall;
                                                • в электрических шкафах реализован алгоритм управления с "однократным вакуумированием", используется реле времени для защиты компрессора от частых пусков и регулируемый автомат защиты электродвигателя компрессора, что обеспечивает максимальную защиту компрессора (кроме однофазных компрессоров);

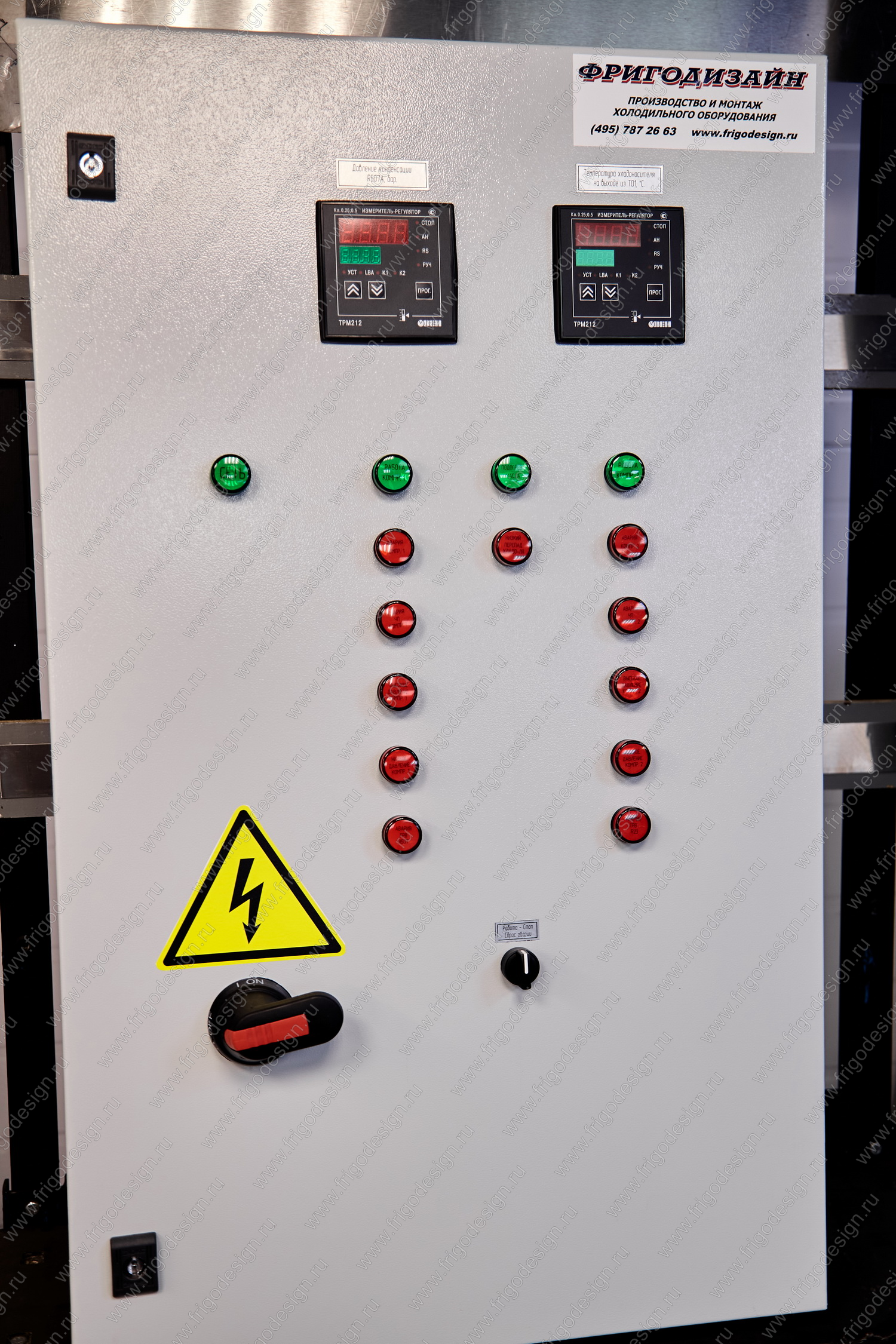

                                                • имеется световая индикация всех возможных аварийных ситуаций и рабочих режимов;
                                                • в цепи управления и во всех силовых цепях предусмотрены автоматы защиты;
                                                • имеется вводной выключатель (рубильник АВВ) напряжения питания и выключатель "Работа-подогрев масла";
                                                • управление холодильной машиной осуществляется микропроцессорным блоком Итальянской фирмы Dixell XR60CX или XR06CX;
                                                • пылевлагозащищенный щит пластиковый или металлический, степень защиты шкафов не ниже IP55;
                                                • со шкафом управления поставляется электрическая схема, спецификация, таблица настройки приборов автоматики и инструкция по эксплуатации микропроцессорного блока на русском языке.
                                                • опционно щиты управления комплектуются системой мониторинга, диспетчеризации на базе контроллера Dixell серии XWEB.

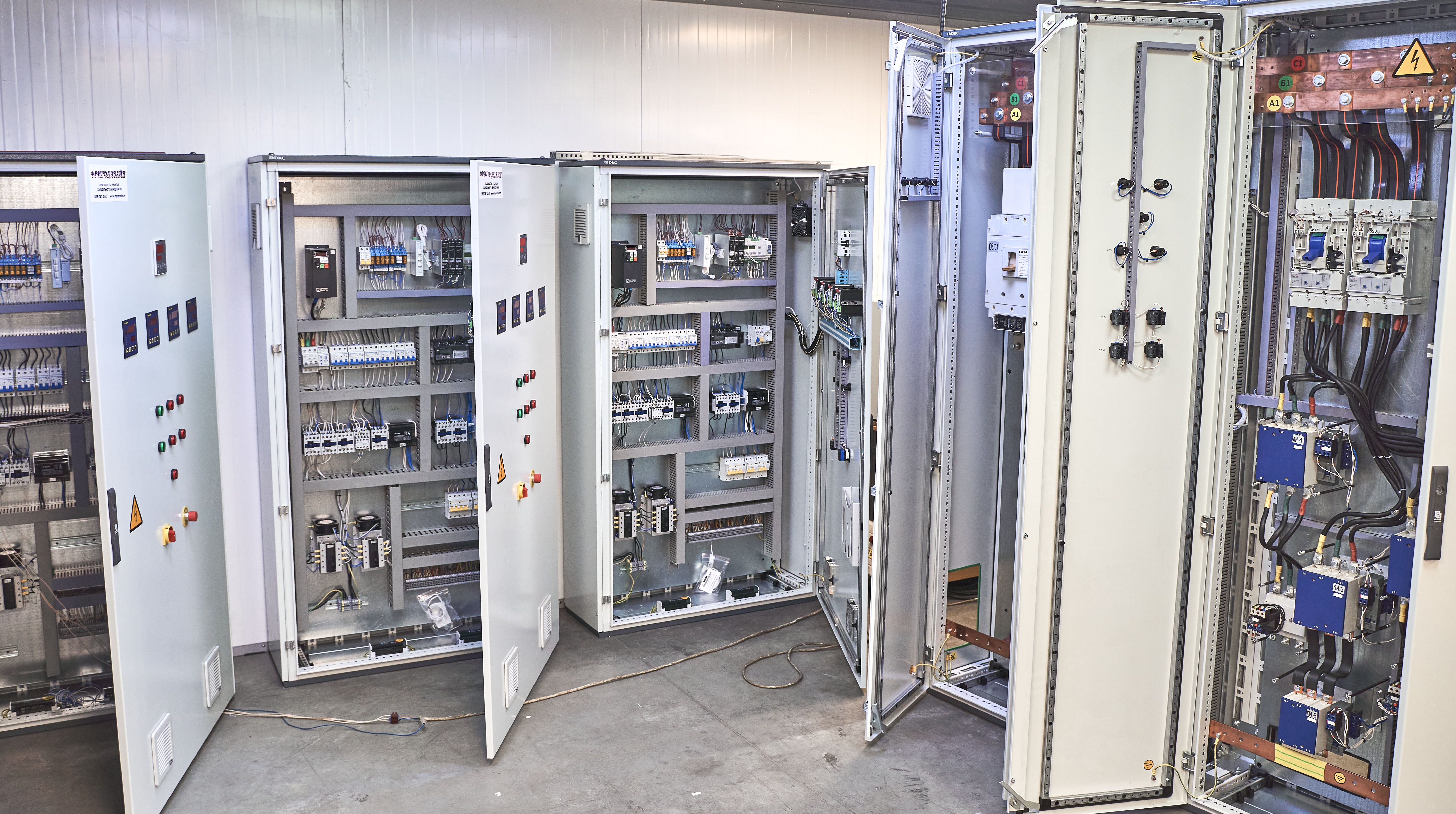

ПРОИЗВОДСТВО  ЭЛЕКТРОЩИТОВОГО ОБОРУДОВАНИЯ

Список продукции, производство которой ведет ГК "Фригодизайн" включает в себя:

  • шкафы управления электродвигателями и заслонками;
  • шкафы управления для холодильных машин;
  • шкафы управления насосами в составе гидромодуля;
  • шкафы управления воздухоохладителями в комплекте с оттайкой;
  • шкафы управления воздушными конденсаторами;

   Нужно отметить, что приведенный здесь список-лишь малая часть того спектра продукции и видов обслуживания, который предлагает заказчикам ГК "Фригодизайн"

№ п/п.

Тип электрического шкафа

Назначение шкафа

Для холодильных агрегатов на базе компрессоров BITZER

1 10-T6,3-M5-M6-T10 2GC-2.2 ; 2FC-2.2 ; 2EC-2.2 ; 2DC-2.2 ; 2FC-3.2
2 16-T10-M5-M6-T16 2EC-3.2 ; 2DC-3.2 ; 2CC-3.2 ; 2CC-4.2
3 25-T16-M5-M6-T16 4EC-4.2 ; 4FC-5.2 ; 4DC-5.2 ; 4EC-6.2 ; 4VC-6.2
4 32-T16-M5-2M6-T16 4CC-6.2 ; 4DC-7.2
5 45-T20-M5-2T6-T25 4TC-8.2 ; 4PC-10.2 ; 4T-8.2 ; 4P-10.2
6 45-T20-M5-2T2,9-T32 4NC-12.2 ; 4N-12.2
7 45-T25-M5-2T2,9-T25 4J-13.2
8 45-T25-2M5-2M6-T32 4VC-10.2 ; 4TC-12.2 ; 4V-10.2 ; 4T-12.2
9 45-T25-M5-4T2,9-T40 4PC-15.2 ; 4P-15.2
10 63-T25-M5-4T2,9-T63 4NC-20.2 ; 4N-20.2 ; 4J-22.2
11 63-2T16-M5-2T2,9-T32 4H-15.2
12 63-2T16-M5-3T2,9-T40 4G-20.2
13 63-2T16-3M5-4T2,9-T63 4H-25.2
14 100-2T20-3M5-3T2,9-T40 6J-22.2 ; 6H-25.2
15 125-2T25-3M5-4T2,9-T63 6G-30.2
16 125-2T50-3M5-4T2,9-T63 6F-40.2
17 125-2T63-3M5-4T2,9-T63 8GC-60.2 ; 8FC-70.2 ; 8GC-50.2 ; 8FC-60.2

Для холодильных агрегатов TECUMSEH EUROPE L'UNITE HERMETIQUE

1 10-T6,3-M5-M6-T10 TFH2480ZBR ; TFH2511ZBR ; TFH4522FHR ; TFH4524FHR ; TFH4531FHR ; TFHS4531FHR
2 10-T6,3-M5-M6-T16 TAG2516ZBR ; TAG2522ZBR ; TFH4540FHR ; TFHS4540FHR ; TAG4546THR ; TAGS4546THR ; TAG4553THR
3 16-М13-M2-М1-М12 CAJ9480TMHR ; CAJ9510TMHR ; CAJ9513TMHR ; CAJ4517EHR
4 16-T6.3-M5-T2,9-М5 TAJ4517EHR ; TAJ4519EHR
5 25-T16-M5-2M6-T25 TAG4561THR ; TAGS4561THR ; TAG4568THR ; TAG4573THR ; TAGS4573THR
6 45-2T20-2M5-2M2,9-T16 TAGD4590THR ; TAGD4610THR ; TAGD4612THR ; TAGD4614THR ; TAGD4615THR

Пример расшифровки обозначения шкафа 100-2T20-3M5-3T2,9-T40

100 Максимальный входной ток, А.
2T20 2 - Количество выходов ( регулируемых автоматов ).

Т - напряжение питания компрессора (Т - 3 фазы, М - 1 фаза).

20 - Максимальный ток диапазона каждого регулируемого автомата компрессора .
3М5 3 - Количество выходов на вентиляторы конденсатора .

М - Напряжение питание вентилятора конденсатора (Т - 3 фазы, М - 1 фаза).

5 - Максимальный ток , подаваемый на вентилятор конденсатора , А.
3Т2,9 3 - Количество выходов на вентиляторы воздухоохладителя .

Т - напряжение питания воздухоохладителя (Т - 3 фазы, М - 1 фаза).

2,9 - Максимальный ток , на каждый выход вентилятора воздухоохладителя .
Т40 Т - напряжение питания ТЭНов оттайки (Т - 3 фазы, М - 1 фаза).

40 - Максимальный ток автомата защиты ТЭНов оттайки , А.
