    В производственных процессах энергоэффективность и быстрое охлаждение молока ледяной водой достигается при помощи чиллера (генератора ледяной воды), способного снизить температуру ледяной воды до близкой к точке замерзания. Для получения ледяной воды используются холодильные установки с льдоаккумулятором, пленочным испарителем либо обычным испарителем (пластинчатым или кожухотрубным).
    При проектировании оборудования нашими специалистами учитывается график тепловой нагрузки, минимальное и максимальное холодопотребление технологического оборудования, резерв мощности и другие параметры, необходимые для точной и эффективной работы молочного предприятия. Преимущество использования холодильного оборудования нашего производства, обеспечивает реализация энергосберегающих технических решений, которые внедряет компания.

    Наши статьи:

    Модернизация и дооснащение систем холодоснабжения предприятий молочной промышленности

    Установки холодоснабжения фризеров и туннелей закалки мороженого

    Опыт практического использования энергосберегающих решений в системе хладоснабжения на Каменск-Уральском молокозаводе.

    Проекты ООО Фриготрейд на молочных предприятиях.

    Система мониторинга и учета расхода холода на молочном комбинате, 2023г.

    На одном крупном молочном комбинате центральной России, занимающим ведущую позицию на молочном рынке нашей страны, продукцию которого знают и любят многие россияне весной 2023-го года ООО «Фриготрейд» запустила в работу систему мониторинга и учета расхода холода. Этот молочный комбинат является нашим многолетним партнером, ранее в течение нескольких лет ООО «Фриготрейд» выполнила на нем несколько проектов по реконструкции промышленных систем холодоснабжения, без которых невозможно представить работу молочного производства. Сотрудниками нашей компании выполнены проектные, монтажные и пусконаладочные работы, а также сдача в постоянную эксплуатацию системы измерения потребления холода технологическим оборудованием предприятия от централизованной аммиачной системы холодоснабжения.



    Система мониторинга в непрерывном режиме измеряет расход «ледяной» воды, а также температуру подачи «ледяной» воды к технологическому оборудованию и температуру возврата воды в каждой магистрали, рассчитывает потребление холода технологическим оборудованием, ведет его учет и автоматически готовит ежесуточные, ежемесячные и ежегодные отчеты по установленным на предприятии формам. Для этого на каждом трубопроводе подачи и возврате воды установлены датчики температуры, а также ультразвуковые расходомеры. Выбор типа расходомеров был продиктован необходимостью провести монтаж всей системы в сжатые сроки и без остановки какого-либо производства. Для измерения расхода мы выбрали проверенные приборы отечественного производителя ГК «Взлет» из Санкт-Петербурга, а датчики температуры использовали так же российского производства ОВЕН. В сложившихся условиях применение отечественных комплектующих значительно упрощает текущую эксплуатацию оборудования (поверки, ремонты и пр.) и при этом поддерживает на высоком уровне качество проводимых измерений.

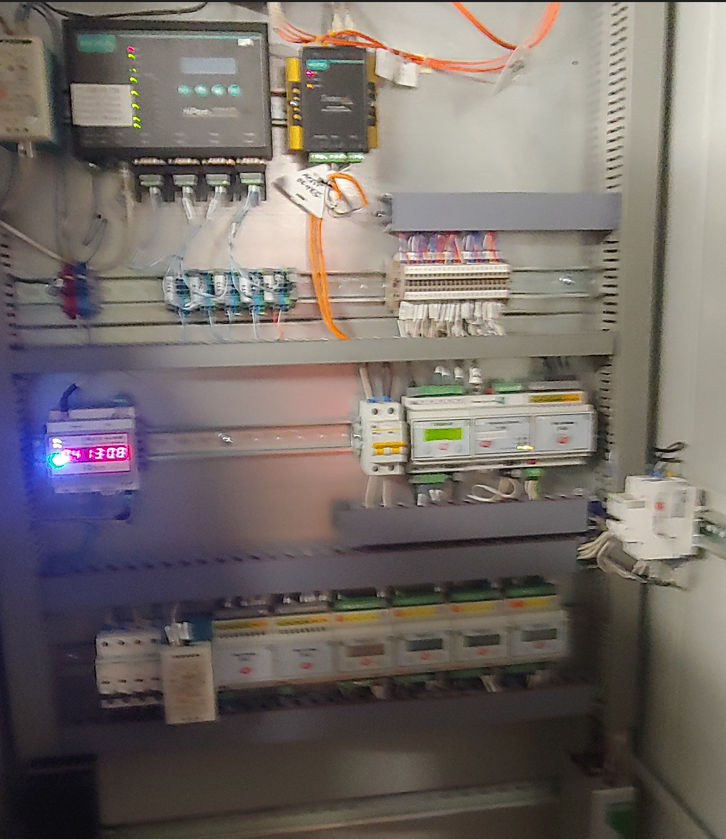

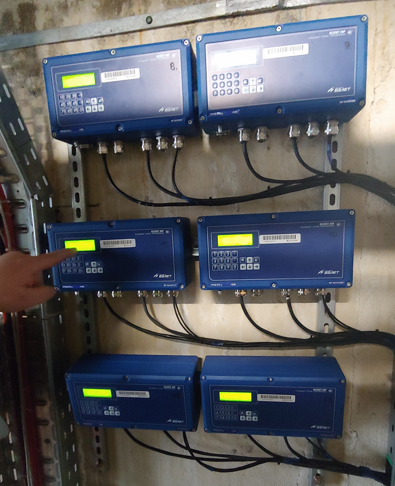

    Специалисты нашего отдела информационных систем и систем управления разработали специальный электрический щит с измерительным и коммуникационным оборудованием, к которому были подключены все расходомеры и датчики температуры.

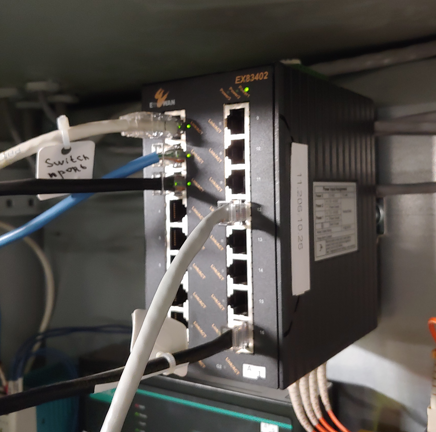

    Этот коммуникационный щит был подключен к общезаводской информационной сети. На данном предприятии для контроля энергоресурсов уже давно используется ПО «Энергосфера». Разработан данный комплекс российской компанией «Прософт-Системы» из Екатеринбурга. Производитель обеспечивать хорошую поддержку своих продуктов на все территории страны. Программный комплект «Энергосфера» предназначен для создания автоматизированных систем коммерческого и технического учета различных видов энергоресурсов, таких как: электроэнергия, тепловая энергия, расход воды, пара, газа и других.

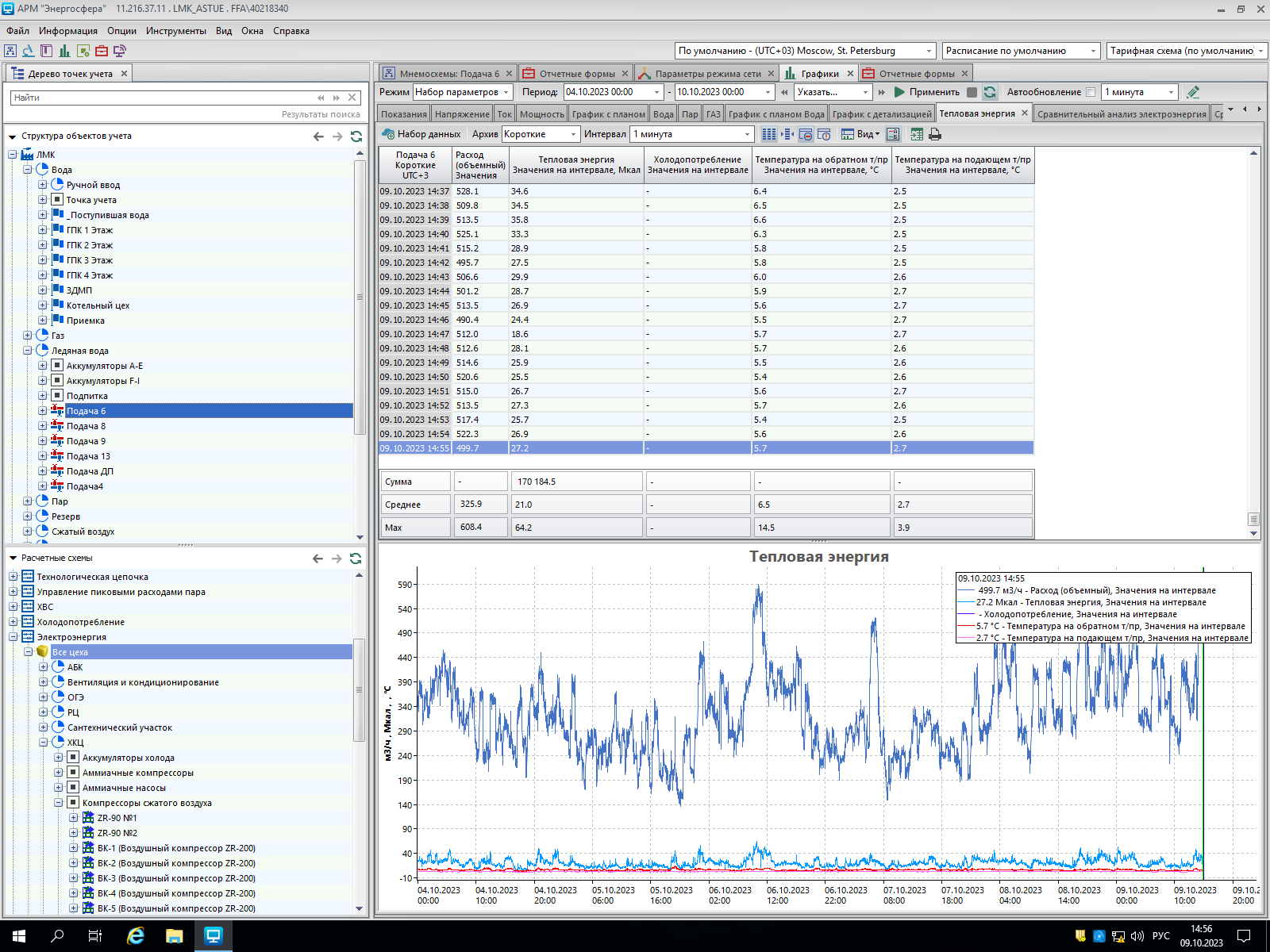

    Данный программный комплекс позволяет хранить большие массивы данных и формировать не только стандартные отчеты, но и отчеты за любой период времени по индивидуально настроенным формам как в числовом, так и в графическом виде. Большинство энергоресурсов уже подключено к этой системе, а теперь пришла очередь и «ледяной» воды.

    Для включения новой измерительной системы по расходу холода на предприятии в общезаводскую систему «Энергосфера» наши программисты провели разработку специального программного обеспечения и обеспечили надежное функционирование всей системы.

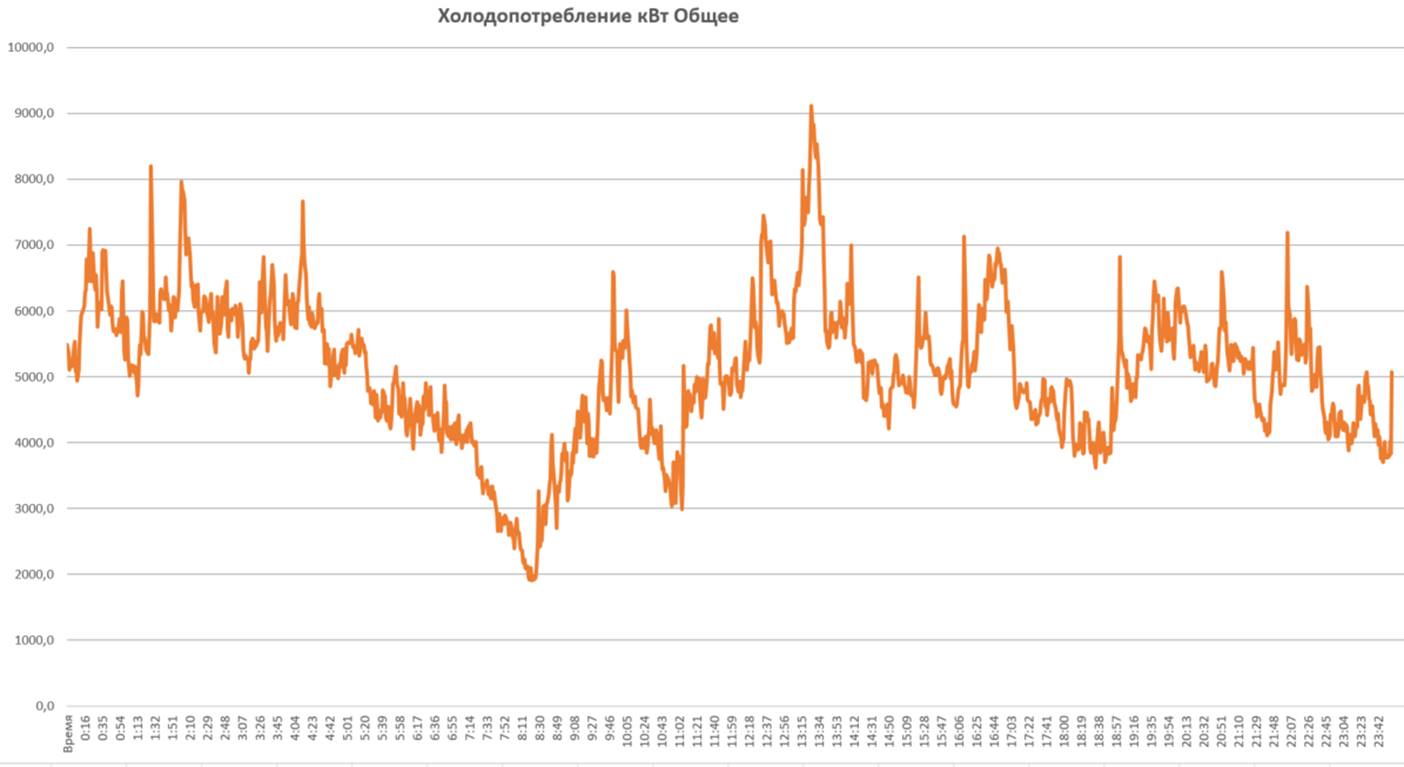

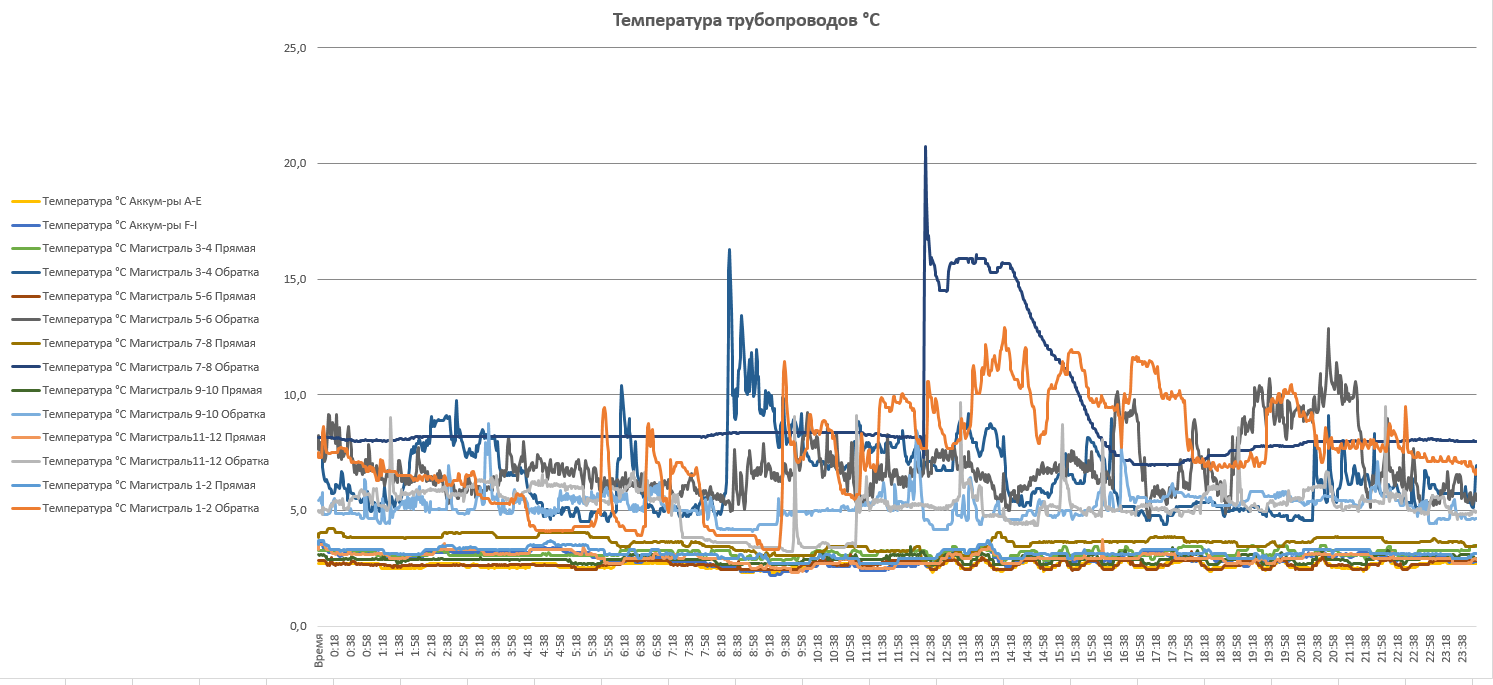

    На сервере ПК «Энергосфера» постоянно фиксируются показания с датчиков температуры, расходомеров по каждой линии, а также рассчитывается и фиксируется холодопотребление технологического оборудования и тепловая нагрузка на оборудование АХУ. Данные представляются как отдельно по каждой линии, так и суммарно по предприятию.



    В настоящее время автоматическая система мониторинга холода эксплуатируется в полном объеме. ООО «Фриготрейд» осуществляет гарантийное сопровождение ее эксплуатации. Новая информация, которую теперь получили наши партнеры о расходовании холода на предприятии, позволяет им точно знать нагрузку на холодильное оборудование, параметры «ледяной» воды по каждой магистрали, расход холода на производство той или иной продукции. Эта информация незаменима для оптимизации производственных процессов, снижению себестоимости продукции, анализу аварийных ситуаций и исключения их в дальнейшем, а также для точного планирования дальнейших реконструкций как технологического, так и холодильного оборудования.

    Реализация проекта мониторинга расхода холода на предприятии позволила молочному комбинату повысить свои конкурентные преимущества на очень насыщенном молочном рынке России!

    Ивановский молочно-жировой комбинат, 2023 г.

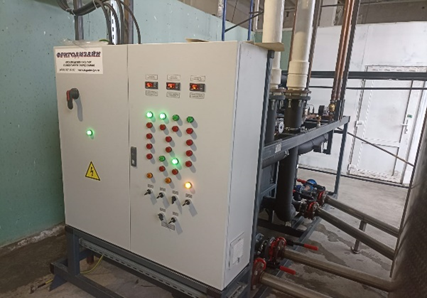

    Для этого предприятия спроектирована, изготовлена и поставлена с пуско-наладкой комплектная холодильная установка охлаждения хладоносителя со встроенными насосными агрегатами для циркуляции и подачи хладоносителя к установке охлаждения молока.
    Установка комплектуется выполнена с двумя независимыми холодильными контурами, двумя поршневыми полугерметичными компрессорами, двухконтурным пластинчатым испарителем и выносным двухконтурным конденсатором воздушного охлаждения. На раме холодильной машины установлено два насосных агрегата, один из которых обеспечивает циркуляцию между испарителем холодильной машины и баком хладоносителя, а второй насосный агрегат обеспечивает циркуляцию хладоносителя между баком и потребителями холода на производстве. С поставленным оборудованием передан полный комплект эксплуатационно-технической документации.

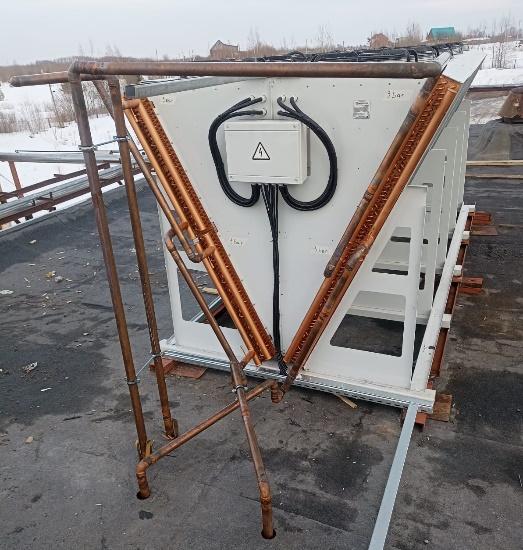

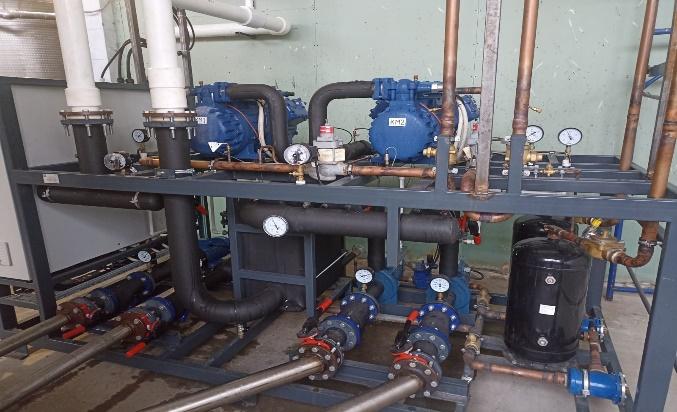

    Комплектная холодильная машина для охлаждения на молокозаводеВыносной двухконтурный конденсатор воздушного охлаждения на молочно-жировом комбинате
    На раме холодильной машины установлено два насосных агрегатаДля молочного предприятия спроектирована, изготовлена и поставлена холодильная машина


    Реконструкция системы холодоснабжения участка отгрузки готовой продукции на крупном молочном комбинате в Поволжье. 2021 г.

    Осенью 2021 г. завершены мероприятия по снижению теплопритоков в охлаждаемые помещения и работы по монтажу локального компрессорного отделения и оборудования, предназначенного для поддержания температурных режимов на отгрузочной эстакаде одного из крупных молочных комбинатов Поволжья. В состав выполненных работ так же входила поставка и установка воздушных завес и скоростных ворот на проезды в прилегающие к эстакаде помещения. Проведенные работы позволили комбинату обеспечить непрерывную холодную цепочку от молочного производства через склад хранения молока и молочной продукции до автотранспорта для перевозки продукции потребителю. Благодаря выполненным работам в наступающем летнем сезоне 2022 года молочный комбинат сможет гарантировать своим самым требовательным сетевым клиентам постоянную температуру продукции при отгрузке, а значит и самое высокое качество отгружаемой продукции.

    Молочный комбинат обладает самым современным производством в регионе и занимает значительную долю на местном рынке. Часть его продукции так же отгружается в другие регионы, в том числе и в Москву, благодаря развитым корпоративным логистическим цепочкам.

    На данном предприятии используется централизованная аммиачная система холодоснабжения для охлаждения «ледяной» воды, необходимой на молочном производстве. Охлаждение помещений возложено на локальные холодильные установки, которые в качестве холодильного агента используют современные озонобезопасные фреоны.

    В середине 2021 г. ООО «Фриготрейд» получило в проработку этот проект, пройдя через конкурс, который был организован головной компанией. Мы смогли предложить лучшее решение среди участников конкурса не только в техническом плане, но также наше решение обладало хорошим балансом по соотношению цены и качества. После заключения договора наши инженеры выполнили проектные работы, которые содержали как проект системы холодоснабжения участка отгрузки, так и строительную документацию, необходимую для строительства локального машинного отделения.

    Расположив холодильное оборудование в непосредственной близости к охлаждаемому помещению нам удалось не только сократить протяженность коммуникаций и стоимость монтажных работ, но и свести практически к нулю потери холода, которые возникают при транспортировке холода к удаленным компрессорным цехам.

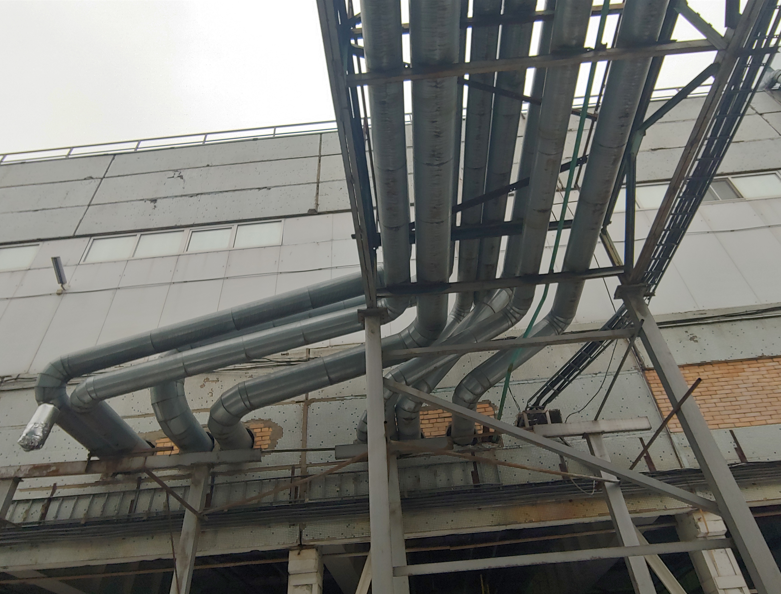

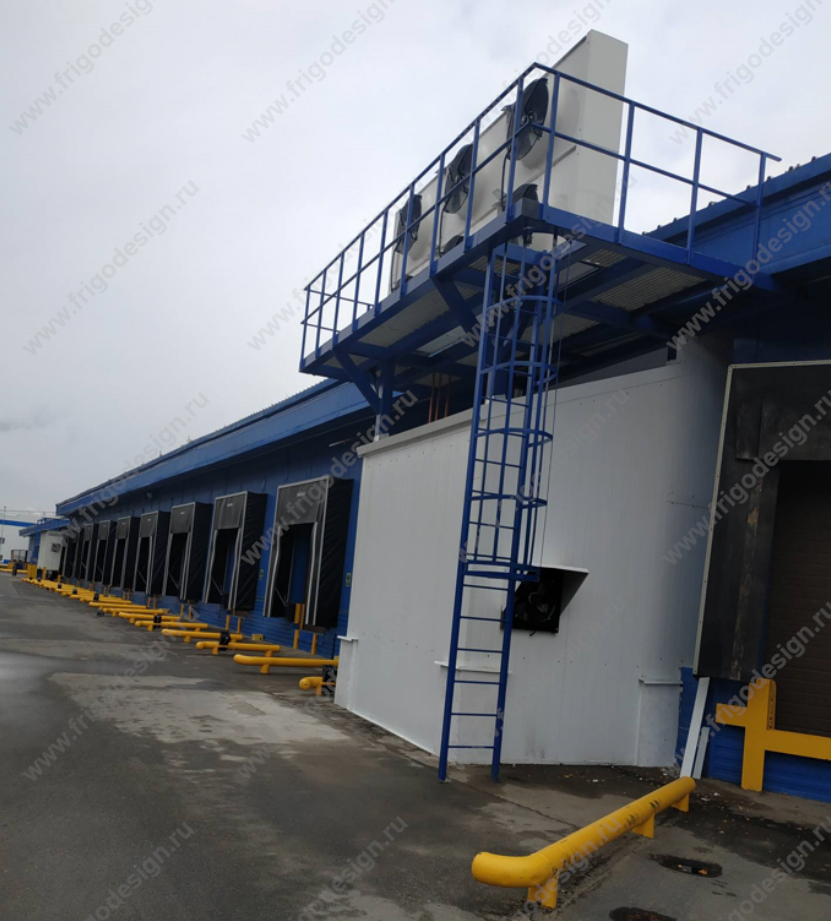

    Размещение вновь установленного холодильного оборудования и трубопроводов выполнено, исходя из требований обеспечения свободного доступа к оборудованию и трубопроводной арматуре для их удобного обслуживания и ремонта.

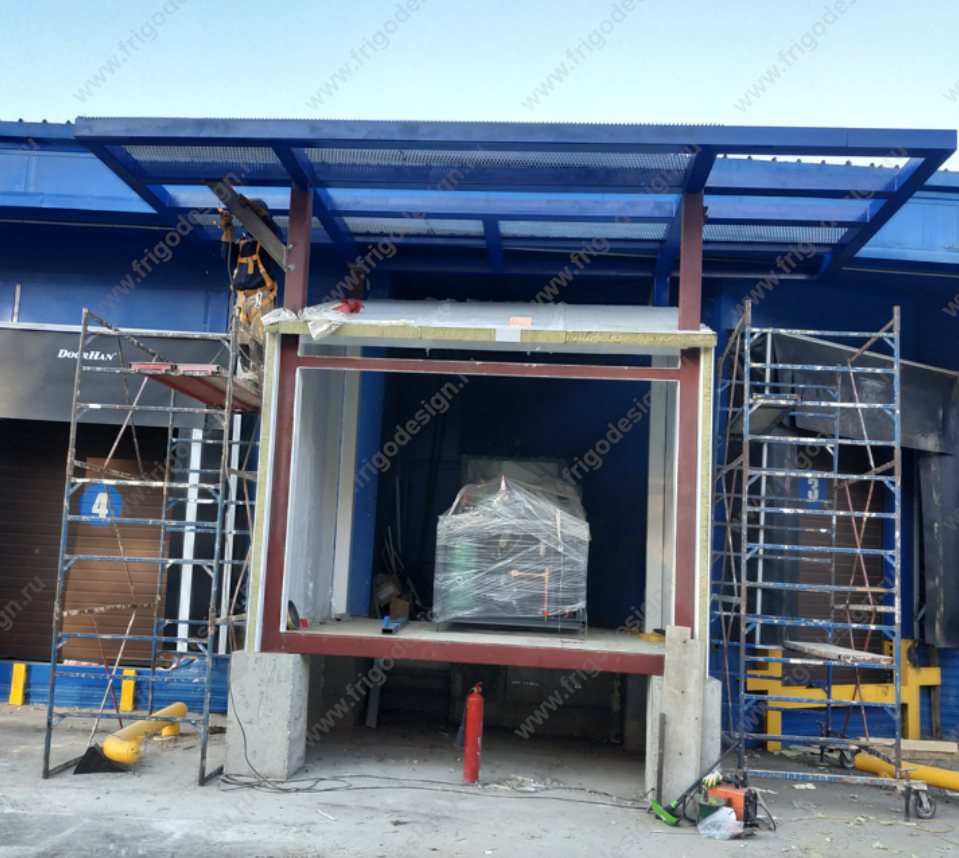

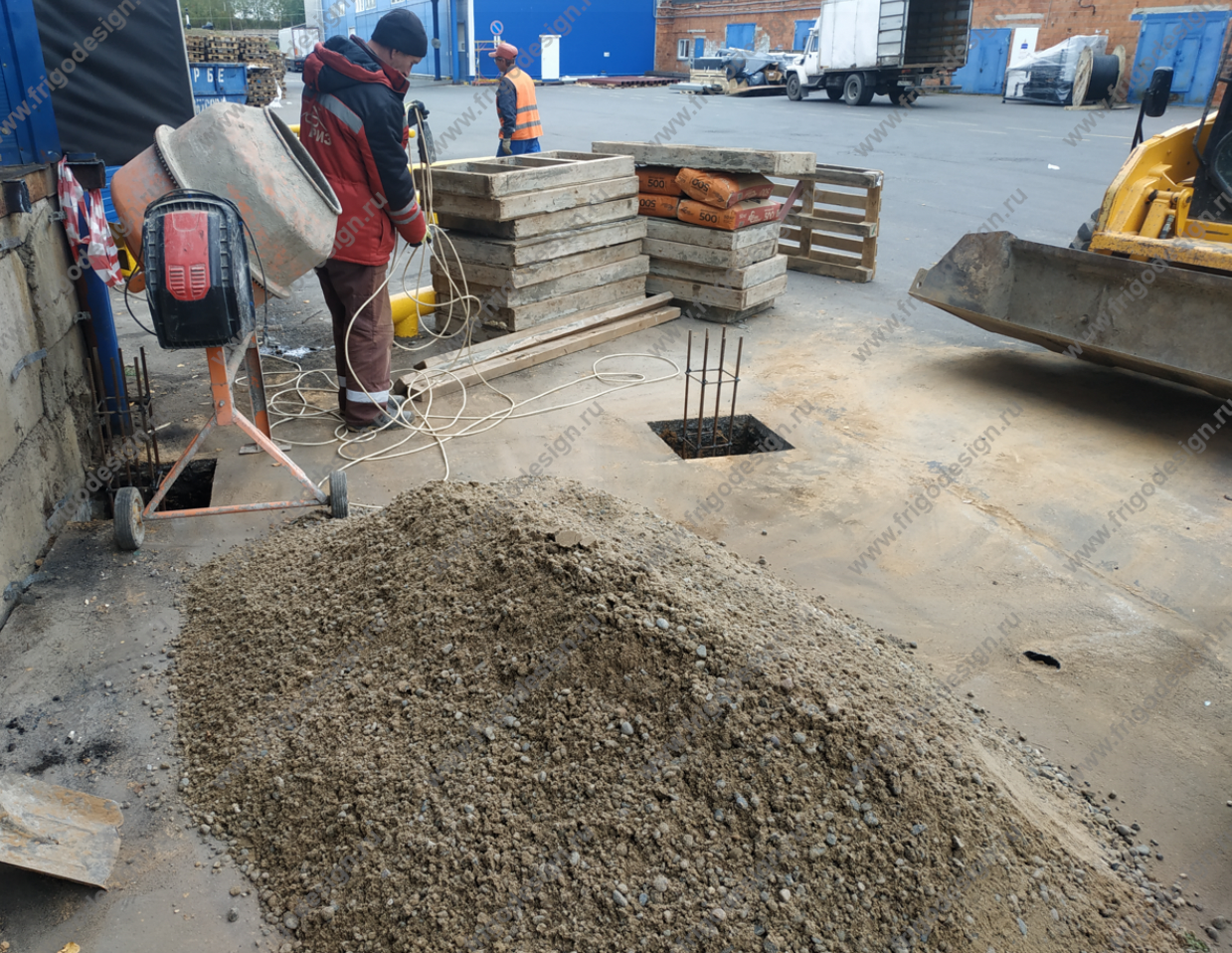

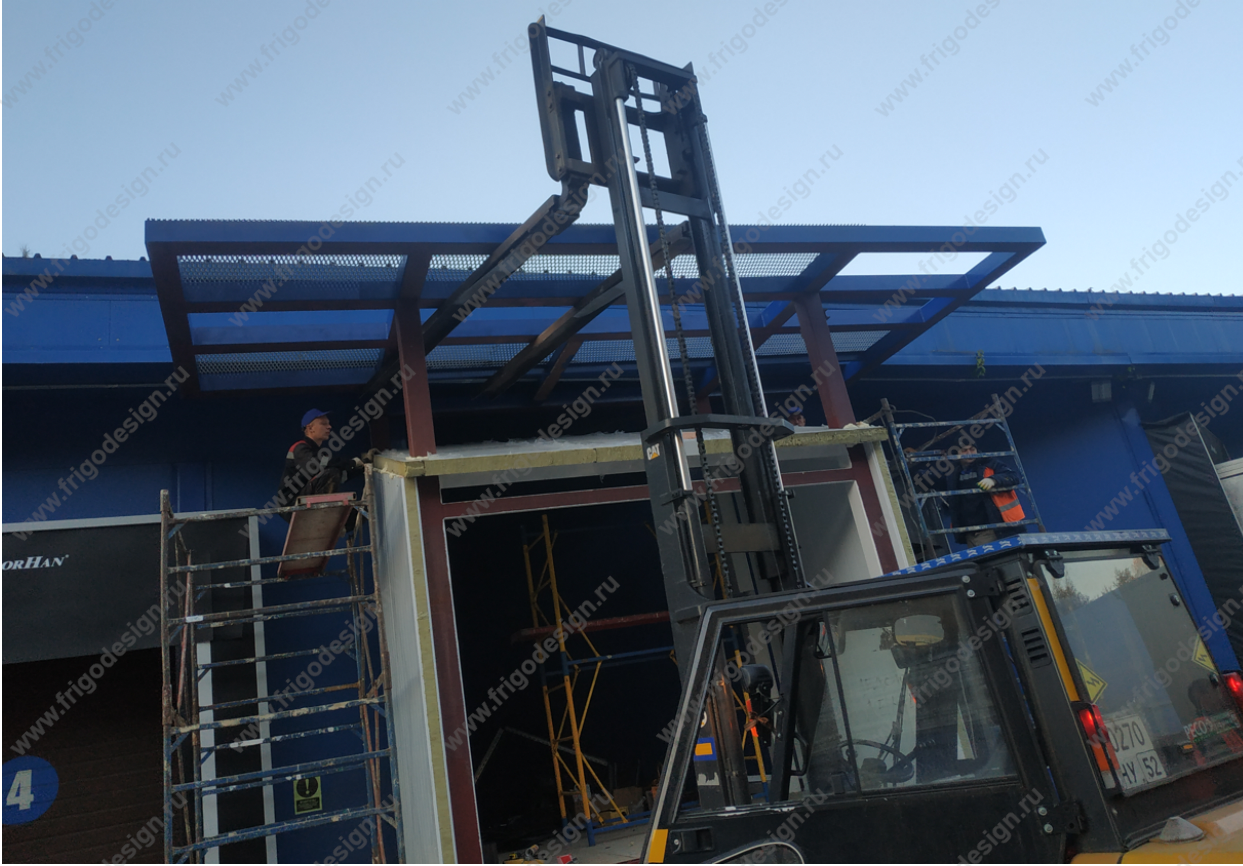

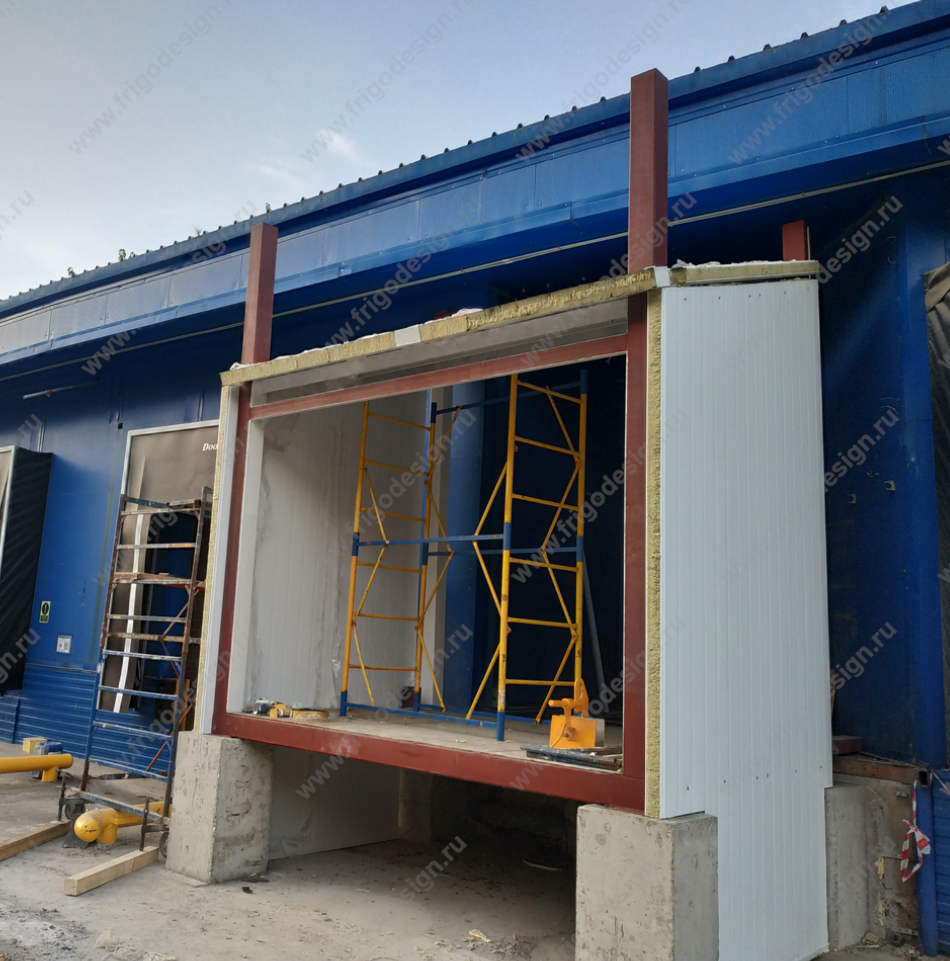

    Во время строительства и монтажа оборудования_1.    Во время строительства и монтажа оборудования_2

    Во время строительства и монтажа оборудования_3  Во время строительства и монтажа оборудования_4

    Во время строительства и монтажа оборудования

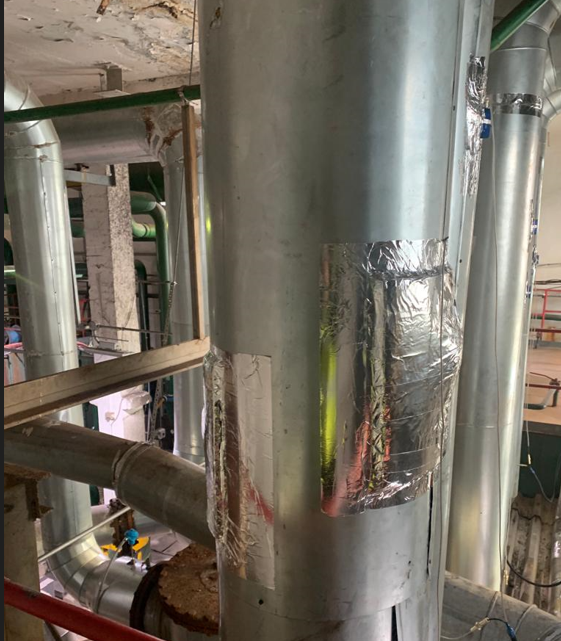

    Все трубопроводы, имеющие температуру стенки трубы ниже +12°С, были теплоизолированы. При проведении теплоизоляционных работ поверхность стальных трубопроводов очищалась, после чего на эту поверхность наносилось антикоррозионное покрытие. В качестве теплоизоляционного материала для изоляции труб установленного оборудования и арматуры использовался вспененный синтетический каучук с закрыто-пористой структурой, который в настоящее время является эффективным теплоизоляционным материалом с высокими теплофизическими и эксплуатационными характеристиками. Теплоизоляция крепилась к трубам клеем, при этом поперечные и продольные швы между приклеенными листами изоляции были заклеены самоклеющейся лентой.

    Новая холодильная установка обеспечивает поддержание температуры воздуха в помещении отгрузки в пределах +2°С…+4°С. В качестве хладагента применяется фреон R407C.

    Суммарная холодопроизводительность новой установки составила более 200 кВт. Компрессорный агрегат был полностью спроектирован нашими инженерами и изготовлен на производственном участке ООО «Фриготрейд», расположенном в Московской области.

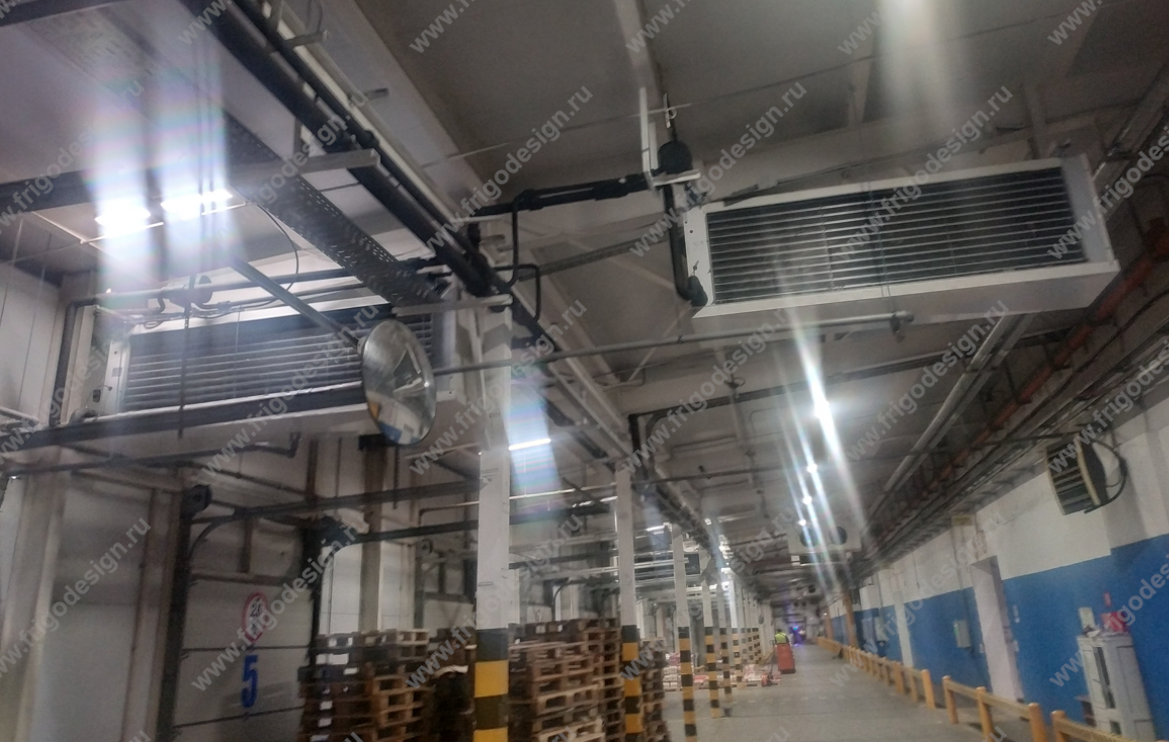

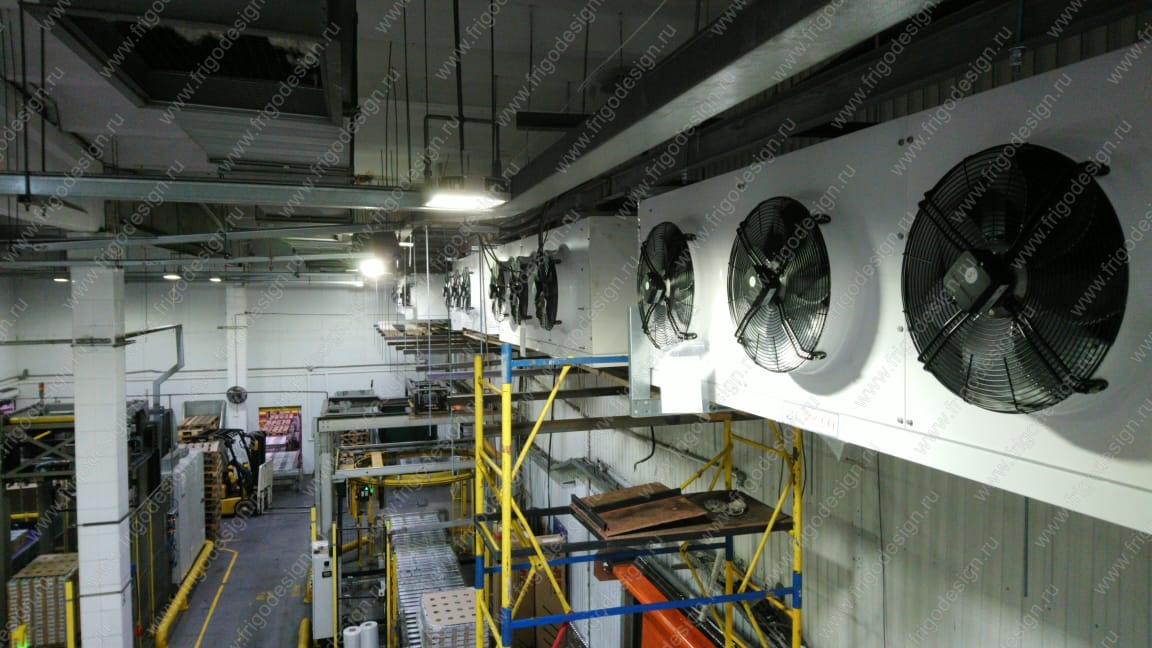

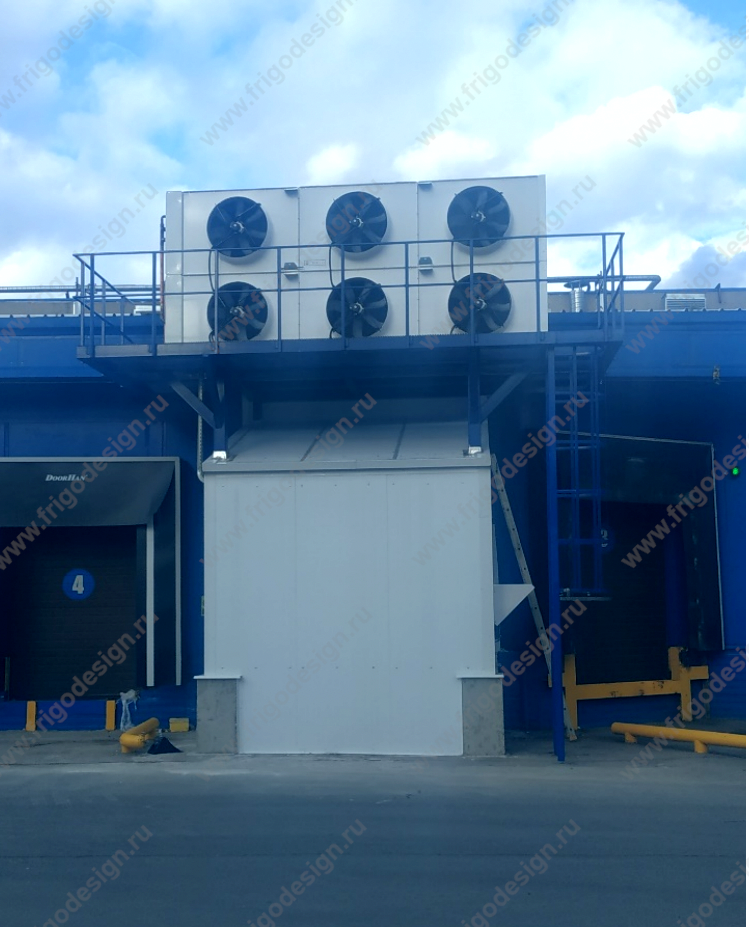

    Производственные помещения с новым холодильным оборудованием_1 Производственные помещения с новым холодильным оборудованием_2

    Производственные помещения с новым холодильным оборудованием

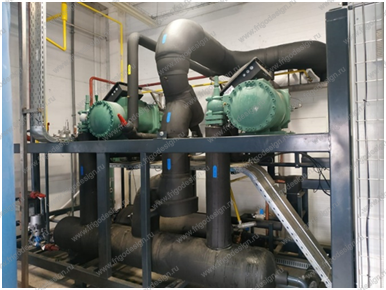

    В конструкции компрессорного агрегата были использованы винтовые компрессоры BITZER (Германия), которые зарекомендовали себя лучшим образом за те более чем 20 лет, в течение которых мы их используем в нашей работе.

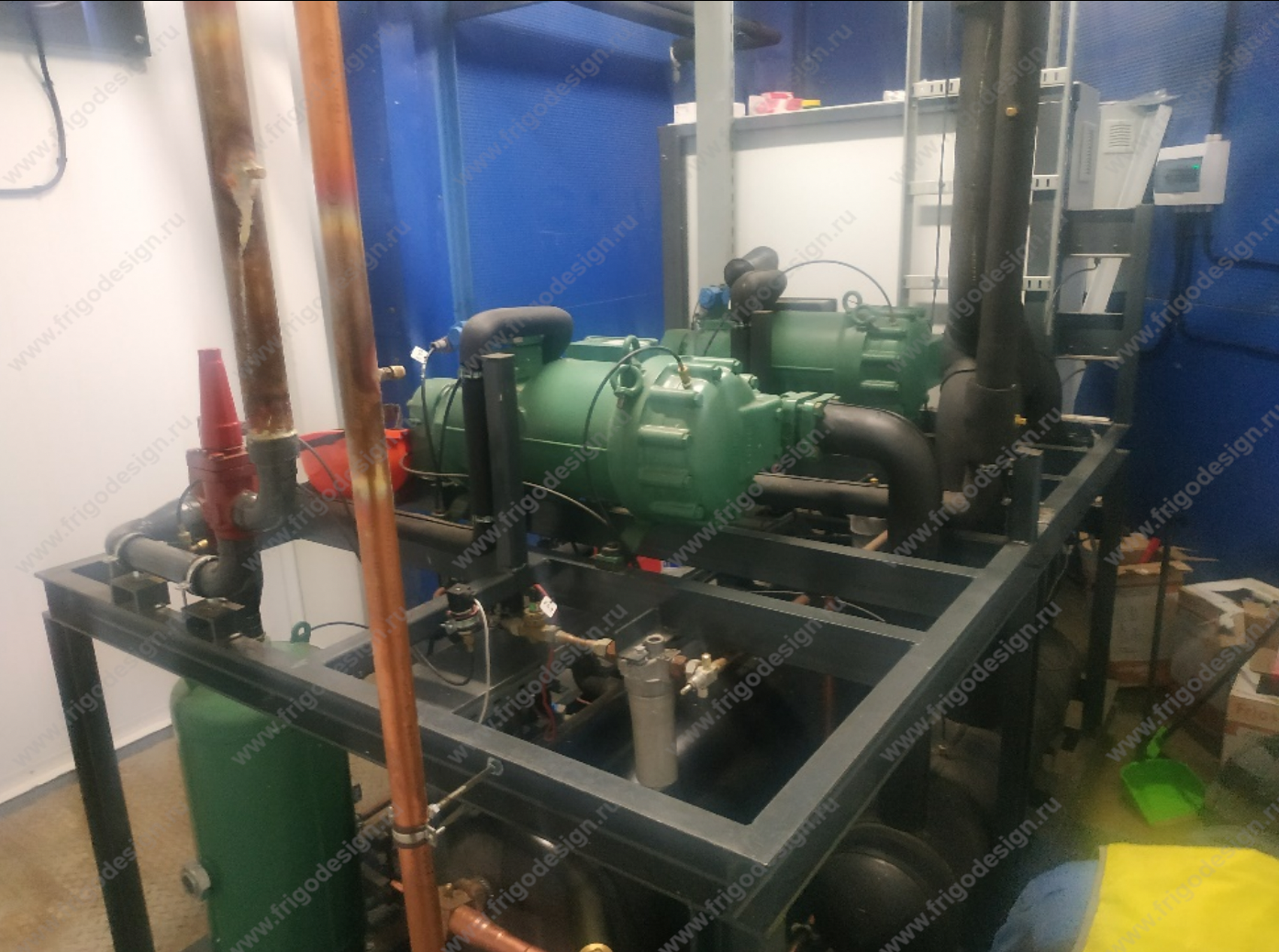

    Компрессорный агрегат на месте эксплуатации после окончания монтажных работ_1  Компрессорный агрегат на месте эксплуатации после окончания монтажных работ_2

    Компрессорный агрегат на месте эксплуатации после окончания монтажных работ

    Для удаленного контроля за работой новой локальной холодильной установки мы интегрировали ее в действующую на комбинате систему мониторинга Danfoss ADAP-КOOL. Это позволило получать необходимую оперативную информация о текущих параметрах и работе установки в режиме «онлайн», а значит исключить из работы эксплуатирующего персонала регулярные многочасовые обходы оборудования по территории молочного комбината.

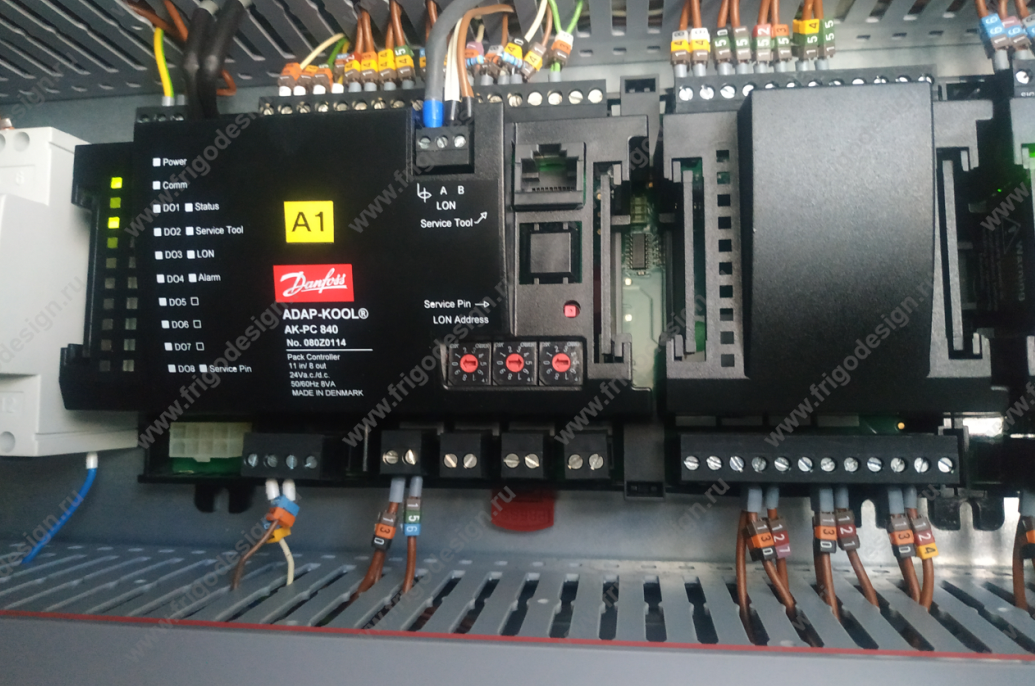

    Контроллер управления и панель оператора_1 Панель оператора холодильным оборудованием

    Контроллер управления и панель оператора

    Специалистами фирмы ООО «Фриготрейд» проведен полный комплекс пусконаладочных работ, включающий в себя пневмо и электроиспытания, вакуумирование и заправку холодильного контура, приёмочные испытания в течение 72 часов непрерывной и безаварийной работы. После окончания всех работ Заказчику был передан полный комплект исполнительной документации по данному проекту как на электронном носителе, так и на бумажном носителе.

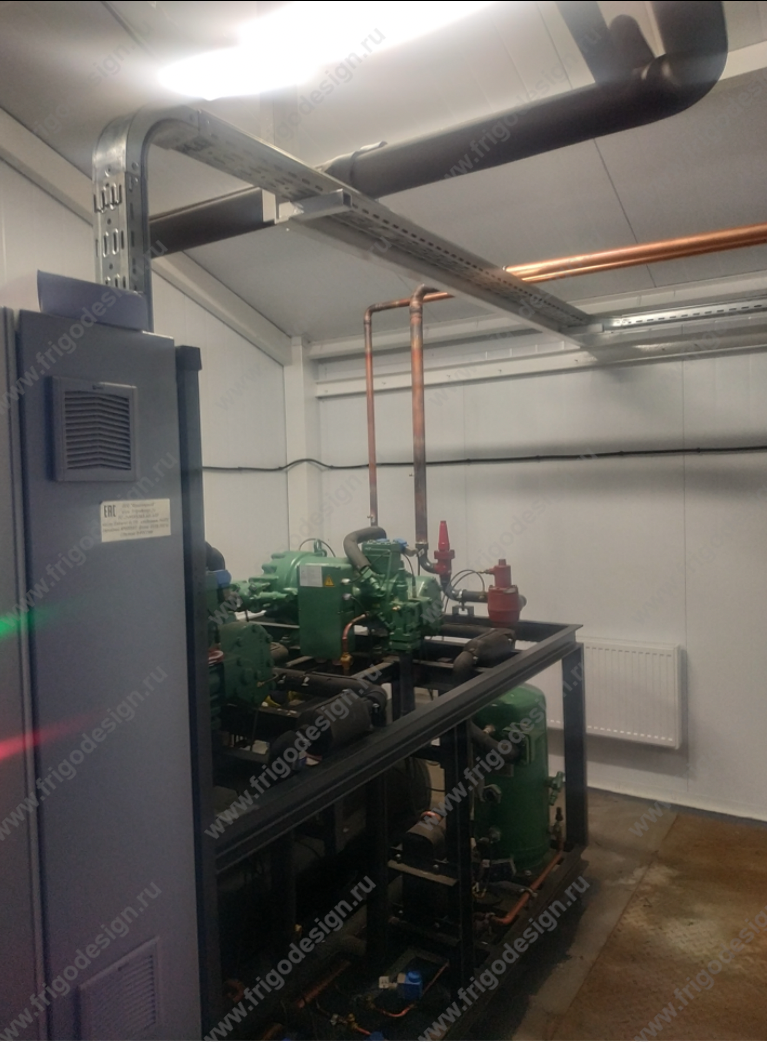

    Локальное машинное отделение после передачи оборудования в эксплуатацию_1.  Локальное машинное отделение после передачи оборудования в эксплуатацию_2

    Локальное машинное отделение после передачи оборудования в эксплуатацию.


    Модернизация и дооснащение системы холодоснабжения молокозавода

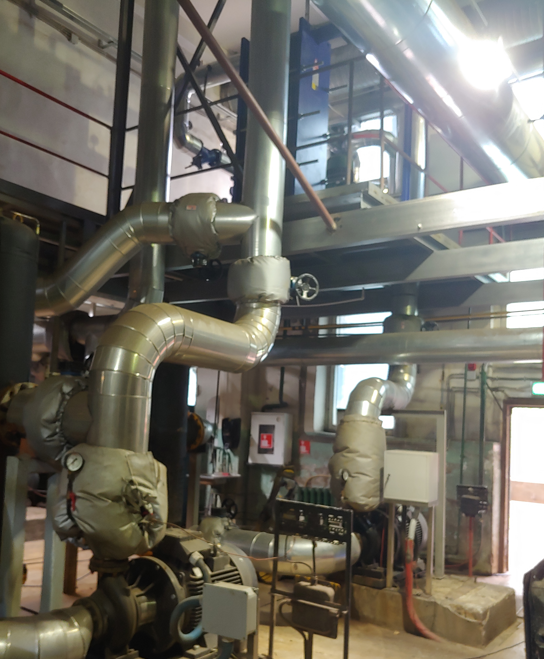

    В 2021г выполнены работы по модернизации системы холодоснабжения крупного российского молочного комбината. Выполнен ремонт чиллеров. Эти работы включали в себя замену четырех крупногабаритных кожухотрубных испарителей, терморегулирующих вентилей и соленоидных клапанов, а также замену технологических трубопроводов и пуско-наладочные работы чиллеров.

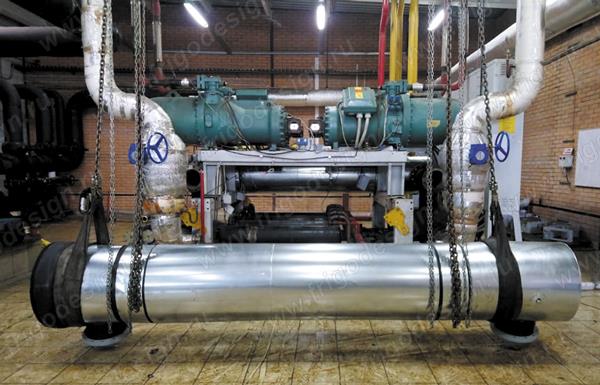

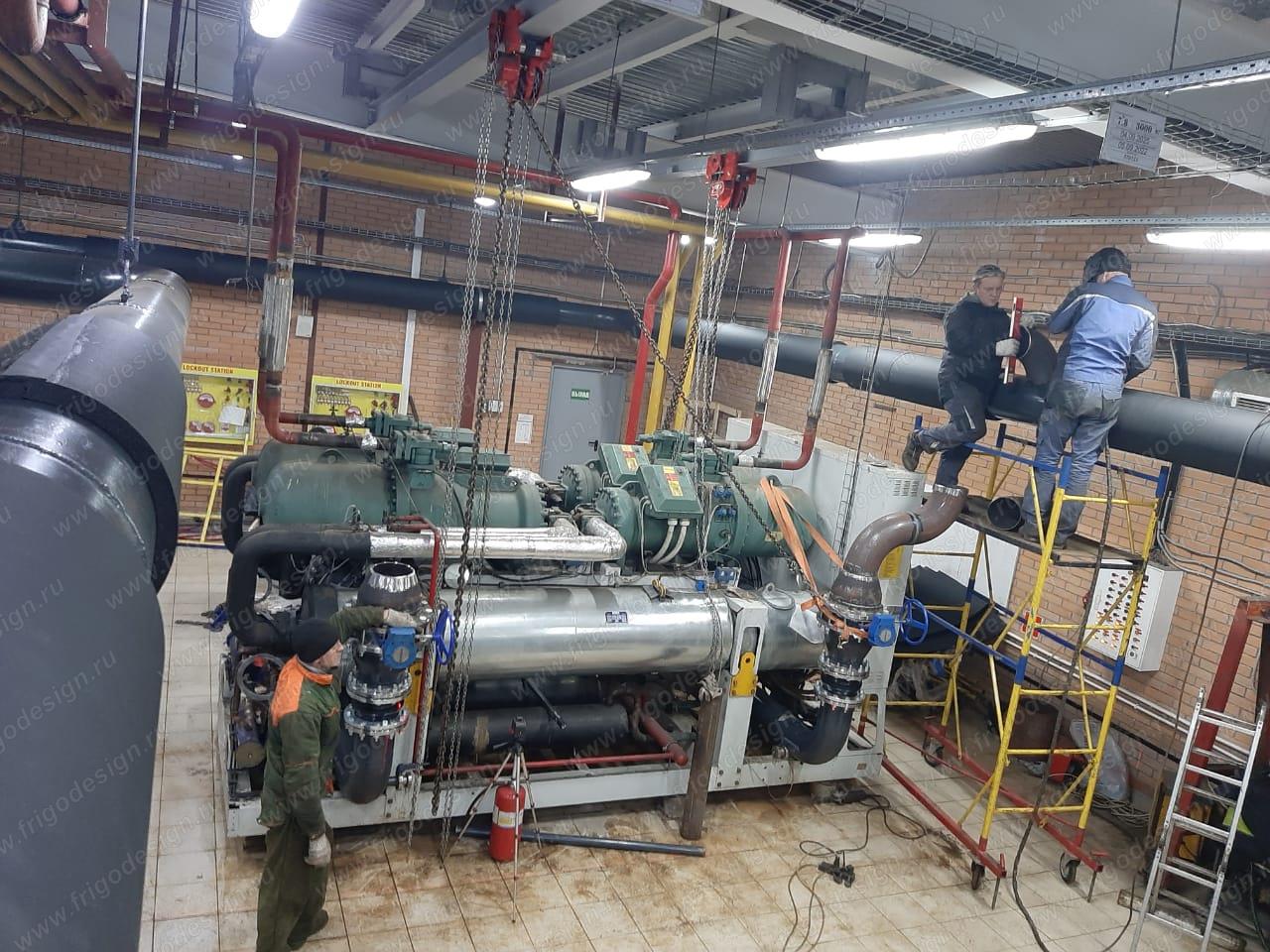

    Замена кожухотрубных испарителей  Замена технологических трубопроводов

    Для снижения энергопотребления чиллеров и увеличения производительности четырех конденсаторов воздушного охлаждения была спроектирована, поставлена и смонтирована адиабатическая система охлаждения воздуха на входе воздушного потока в конденсатор путем мелкодисперсного распыления воды в его потоке. Распыление осуществляется через форсунки с отверстиями диаметром в несколько микрон. Для обеспечения работы форсунок нашими специалистами была смонтирована установка водоподготовки на основе обратного осмоса и насосный агрегат высокого давления.

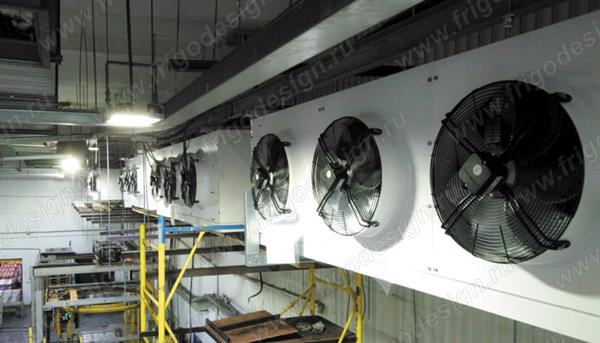

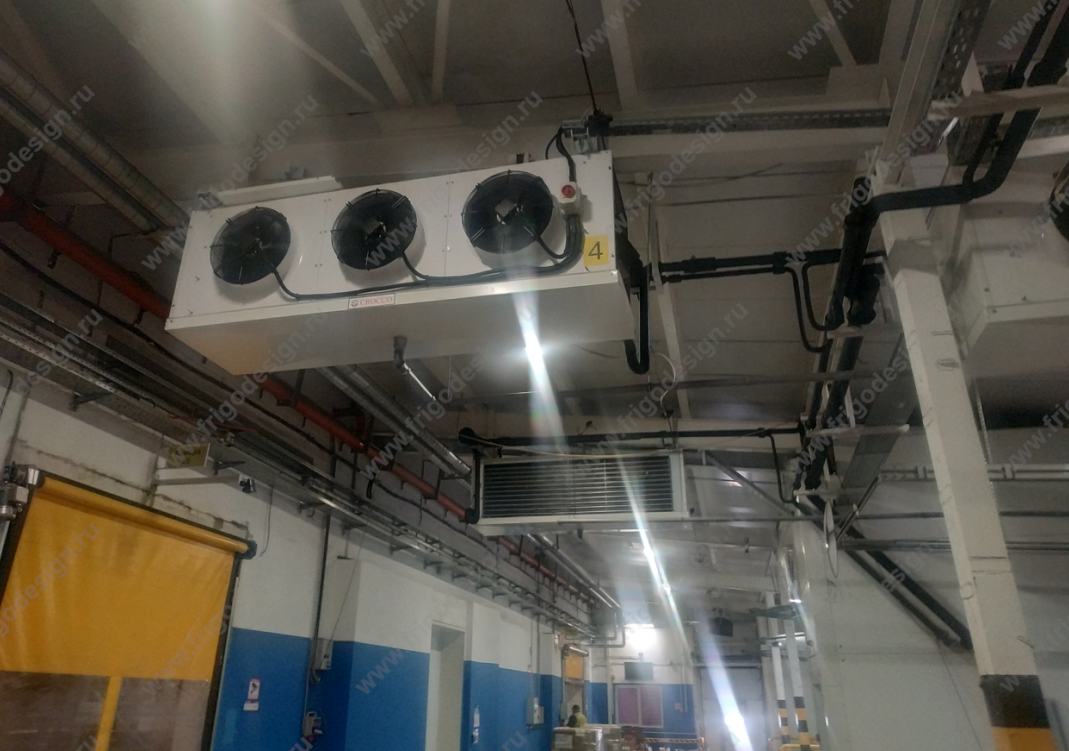

    Воздухоохладители, установленные на складе хранения готовой продукции   Установка водоподготовки и насосный агрегат для адиабатической системы охлаждения воздушных конденсаторов -ТМ Фригодизайн

    Кроме того, была выполнена реконструкция системы холодоснабжения склада хранения готовой продукции, установлены два десятка крупногабаритных вентиляторных воздухоохладителей. Для контроля температуры на складе хранения готовой продукции и управления воздухоохладителями был изготовлен шкаф централизованного управления, а также выполнены монтажные и пуско-наладочные работы.

    ООО «Фабрика настоящего мороженого», г. Кореновск, Краснодарский край, 2021г.

    Летом 2021 года на крупном российском предприятии ООО «Фабрика настоящего мороженого» специалисты компании Фриготрейд завершили работы по проектированию, изготовлению, поставке, монтажу и запуску в эксплуатацию двух систем холодоснабжения для фризеров и туннеля закалки мороженого.

    Установка холодоснабжения фризеров непрерывного действия TETRA PAC CF 4000A 2.0

    Для обеспечения холодом фризеров мороженого, производительностью 4000л/ч каждый, фирмой Фриготрейд был изготовлен холодильный агрегат на двух винтовых полугерметичных компрессорах. Для повышения энергоэффективности агрегата в нем использованы экономайзеры, а также всасывающий коллектор-отделитель жидкости с теплообменником переохладителем жидкого хладагента запатентованной конструкции (Патент №139565). Агрегат оснащен маслоохладителем термосифонного типа. Система автоматики обеспечивает плавное регулирование холодопроизводительности компрессоров и их ступенчатый пуск/останов в зависимости от нагрузки.

    Компрессорный агрегат установки холодоснабжения фризеров на производстве Фриготрейд и после монтажа у заказчика.Шкаф управления холодильным агрегатом для производства мороженного

    Компрессорный агрегат установки холодоснабжения фризеров на производстве Фриготрейд и после монтажа у заказчика.

    Холодильный агрегат укомплектован 16-ти вентиляторным конденсатором микроканального типа с адиабатической системой охлаждения высокого давления и системой водоподготовки с обратным осмосом. Регулирование расхода воздуха через конденсатор осуществляется ступенчато пуском части вентиляторов и плавно другой части вентиляторов с помощью регуляторов скорости.

    Установка холодоснабжения туннеля закалки мороженого TEKNOLINE HT100

    Для туннеля закалки мороженого непрерывного действия производительностью 4000л/ч была установлена холодильная система на основе винтового сальникового двухступенчатого компрессорного агрегата MAYEKAWA с температурой кипения хладагента -50°С. Для плавного регулирования производительности компрессора в диапазоне 25…60Гц используется частотный привод компрессора. В состав агрегата входит экономайзер, маслоотделитель, маслоохладитель термосифонного типа, запорная арматура и шкаф управления с программируемым контроллером. Для повышения энергоэффективности холодильного цикла изготовлен и установлен на линиях всасывания и жидкости рекуперативный теплообменник типа «труба в трубе» длиной 7,5м.

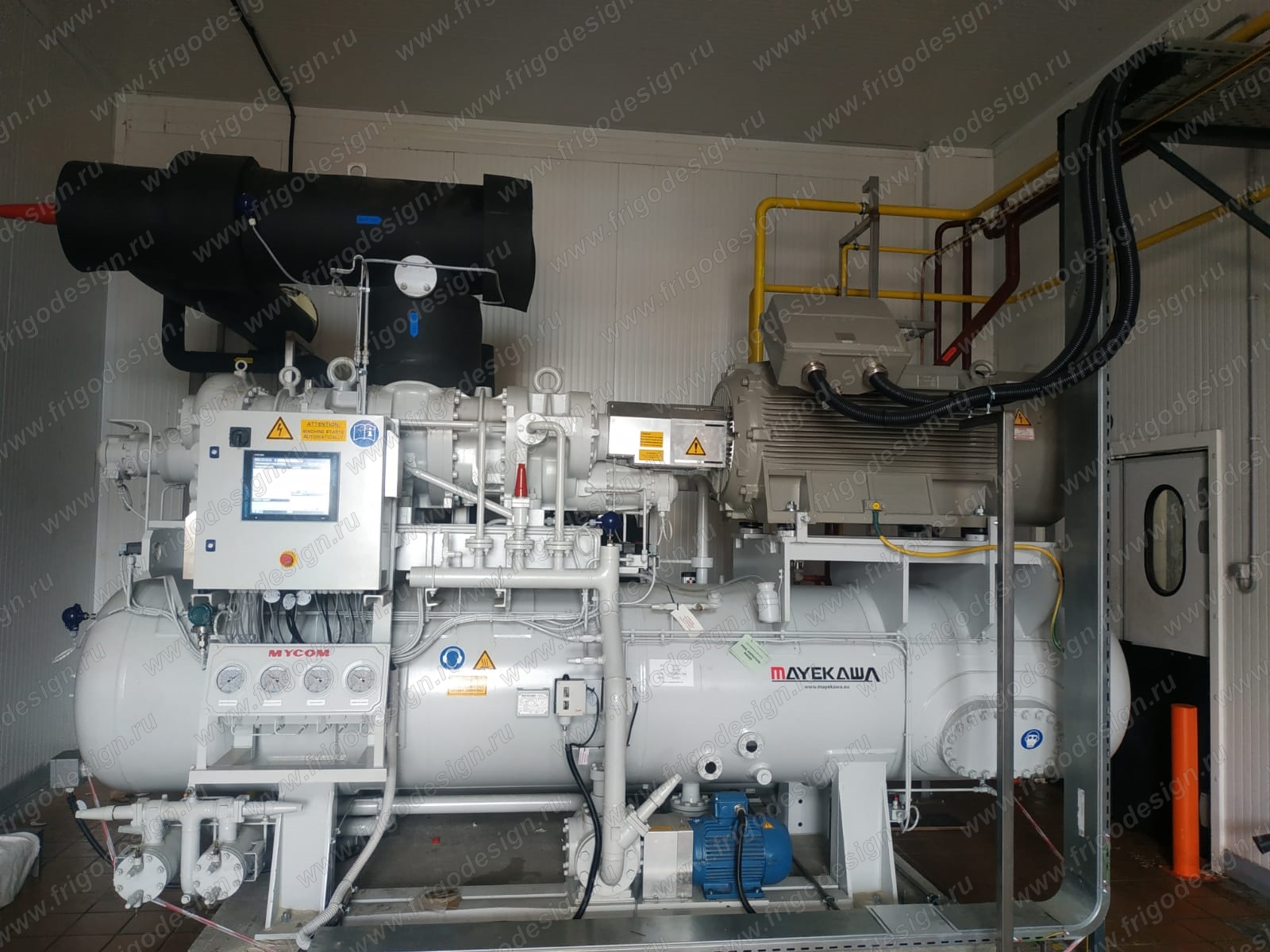

    Винтовой двухступенчатый компрессорный агрегат японской фирмы MAYEKAWA Воздушные конденсаторы

    Винтовой двухступенчатый компрессорный агрегат японской фирмы MAYEKAWA и воздушные конденсаторы установлены у заказчика

    В состав этой системы холодоснабжения входит 20-ти вентиляторный воздушный конденсатор микроканального типа с адиабатической системой охлаждения. Регулирование расхода воздуха через конденсатор обеспечивается системой управления при помощи регуляторов скорости вентиляторов, а также за счет ступенчатого управления частью вентиляторов, что позволяет точно поддерживать заданные давления конденсации хладагента и при этом экономить электроэнергию. Уровень автоматизации систем холодоснабжения дает возможность эксплуатировать их в автоматическом режиме без постоянного присутствия обслуживающего персонала.

    О проекте читайте в статье для журнала «Империя холода» Установки холодоснабжения фризеров и туннелей закалки мороженого

    Отзыв от ООО "Фабрика настоящего мороженого"

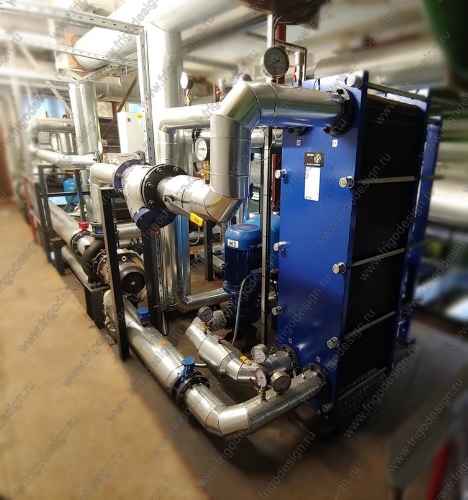

    Использование естественного холода для энергосберегающего получения ледяной воды в аммиачной системе холодоснабжения молокозавода, Центральный регион, 2020 г.

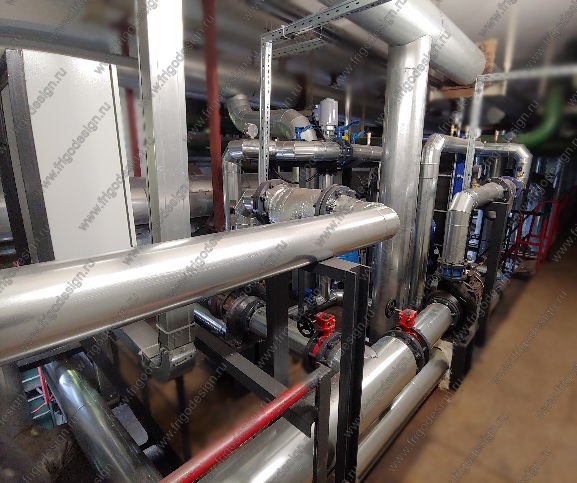

    В 2020 году был разработан и реализован энергосберегающий проект по использованию естественного холода для получения ледяной воды с температурой +1°С на одном из крупных российских молокозаводов с действующей аммиачной системой холодоснабжения. Возвращалась эта вода в холодильную установку с температурой от +5°С до +12°С, что приводило к большому расходу электроэнергии для последующего ее охлаждения.

    Требовалось снизить температуру поступающей на охлаждение возвратной воды за счет естественного холода. Для этой цели снаружи компрессорного цеха был установлен V- образный сухой охладитель (драйкулер), включенный в замкнутый гидравлический контур с насосным агрегатом, трехходовым вентилем и разборным пластинчатым теплообменником. Одна полость пластинчатого теплообменника подключена к гидравлическому контуру сухого охладителя, заправленному пропиленгликолем, через другую полостью теплообменника проходит возвратная вода, поступающая на охлаждение в аммиачную холодильную установку.

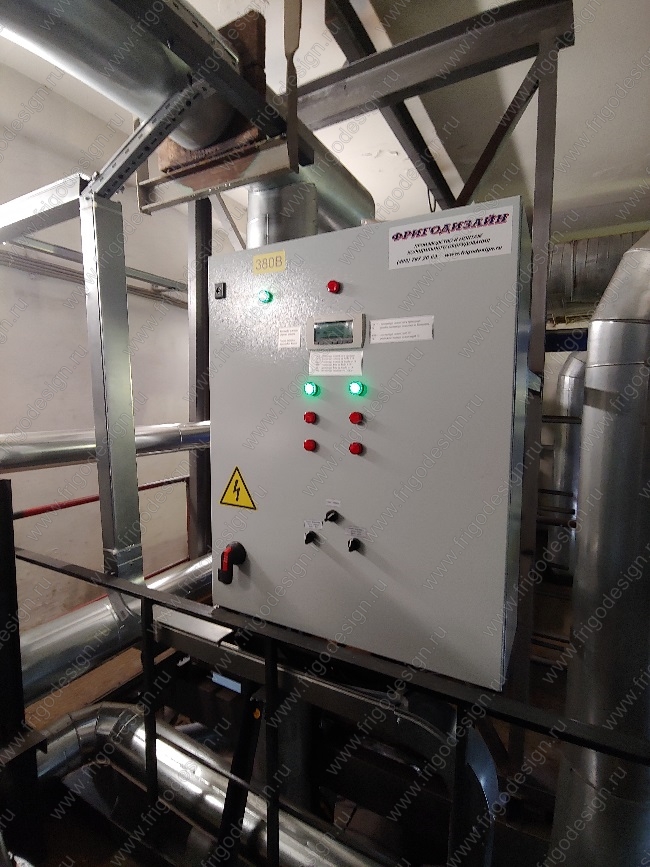

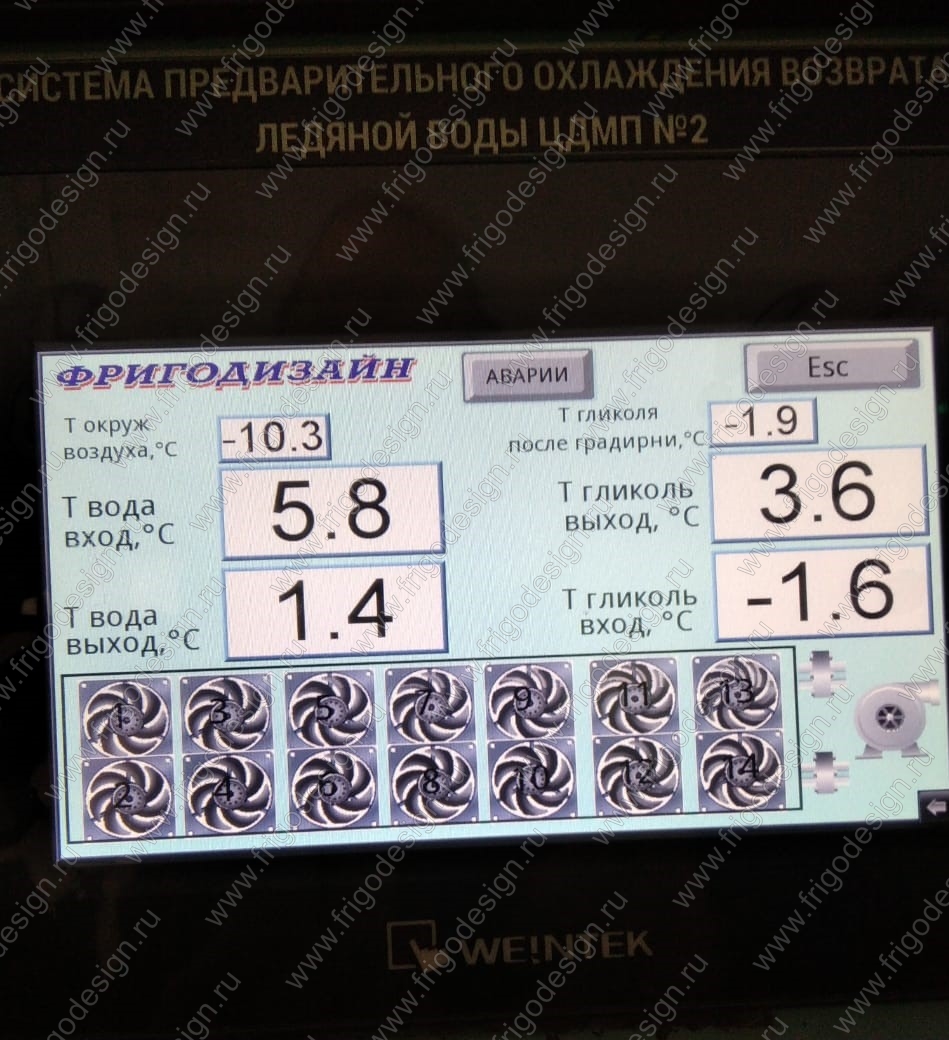

    С целью экономии электроэнергии для управления насосами использованы частотные приводы. Эта схема позволяет охлаждать в холодный период времени возвратную воду на 3÷5°С, что позволяет зимой снизить нагрузку компрессоров на 30-90%, в зависимости от температуры воздуха на улице и от температуры воды в возвратном коллекторе. Предусмотрено автоматическое поддержание температуры пропиленгликоля за счет управления вентиляторами сухого охладителя и работы трехходового вентиля с электроприводом. Обеспечена визуализация процесса охлаждения на удаленном компьютере и сенсорной панели управления. Проведены все монтажные и пусконаладочные работы.

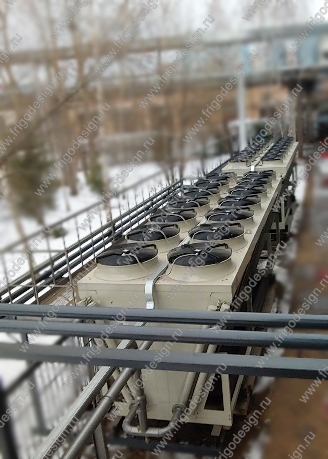

    Снаружи компрессорного цеха был установлен V- образный сухой охладитель (драйкулер) Проект для получения ледяной воды с температурой +1°С на одном из крупных российских молокозаводов Холодильная установка торговой марки Фригодизайн на российском молокозаводе

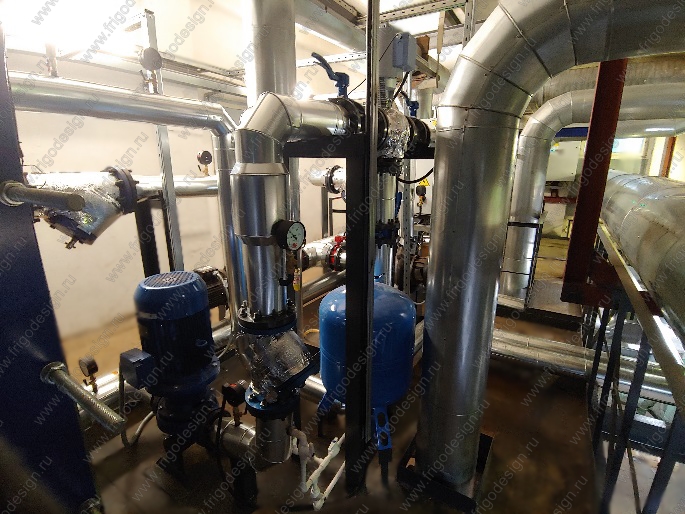

    Использование естественного холода для энергосберегающего получения ледяной воды в аммиачной системе холодоснабжения молокозаводаНасосный агрегат на молокозаводе-проект ФригодизайнНа молокозаводе обеспечена визуализация процесса охлаждения на удаленном сенсорной панели управления и на компьютере. Проект Фригодизайн

    Поставка и монтаж системы холодоснабжения для молочного комбината, г. Москва, 2019г.

    Системы холодоснабжения склада готовой продукции и зоны отгрузкиДля крупного российского молочного комбината в 2019г. фирмой Фриготрейд изготовлены четыре холодильные машины суммарной холодопроизводительностью около 400 кВт, выполнен монтаж системы холодоснабжения склада готовой продукции и зоны отгрузки с температурным режимом +6…+8°С. Холодильные машины изготовлены на базе полугерметичных поршневых компрессоров и итальянских конденсаторов воздушного охлаждения и воздухоохладителей.

    Холодильные агрегаты выполнены в моноблочном исполнении с конденсатором воздушного охлаждения. Холодильные агрегаты установлены на крыше помещения склада и снабжены дополнительной защитой от холодного пуска.

    Для экономии электроэнергии и плавного регулирования производительности, а также исключения пусковых токов при запуске компрессоров, они оснащены частотными преобразователями, что обеспечивает годовую экономию электроэнергии до 25%.

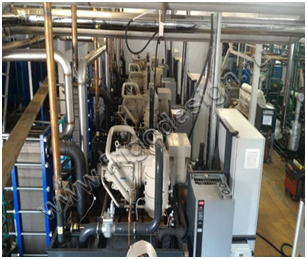

    ОАО «Еланский маслосыркомбинат» Волгоградская область, 2018г.

    ОАО «Еланский маслосыркомбинат» является крупнейшим предприятием Волгоградской области по производству молочной продукции и занимает четвертое место по производству сыра и сырной продукции в России. Для этого предприятия спроектированы, изготовлены и поставлены два насосных агрегата и четыре установки получения ледяной воды суммарной холодопроизводительностью 2,6 МВт при температуре воды на входе +8,5°С и температуре подачи воды к потребителям не выше +1,5°С, при этом суммарный расход воды составляет не менее 350м³/ч. Установки были изготовлены на базе одного одновинтового компрессора фирмы J&E Hall, при этом для привода компрессора использовался частотный преобразователь с максимальной мощностью 400 кВт, что позволяет регулировать холодопроизводительность компрессора в широком диапазоне с минимальными затратами электроэнергии.

    В конструкции установки получения ледяной воды использованы запатентованные технические решения и ноу хау, обеспечивающие надежную работу испарителя вблизи точки замерзания воды при непосредственном охлаждении воды в пластинчатом испарителе. Подача воды к установкам получения ледяной воды и к потребителям обеспечивается насосными агрегатами с частотными приводами насосов.

    Применение частотных приводов насосов и компрессоров, а также четырех установок получения ледяной воды позволяет обеспечить очень глубокое регулирование холодопроизводительности всей системы в зависимости от нагрузки при стабильной температуре ледяной воды на выходе и при этом получить значительную экономию электроэнергии. Установки укомплектованы V-образными конденсаторами воздушного охлаждения с адиабатической системой охлаждения воздуха на входе в конденсатор. Для обеспечения длительной безотказной работы конденсаторов в адиабатической системе используется вода высокой очистки. Фильтрация воды производится системой водоподготовки на основе обратного осмоса. Для визуализации процессов, а также для управления всем оборудованием разработано программное обеспечение на основе программного пакета SCADA, позволяющее контролировать все параметры работы на экране компьютера.

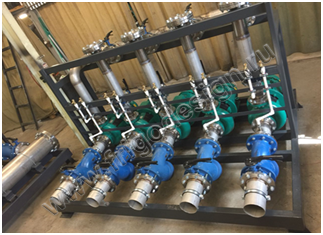

    Производителю молочной продукции, изготовлены и поставлены два насосных агрегата и четыре установки получения ледяной водыПодача воды к установкам получения ледяной воды и к потребителям обеспечивается насосными агрегатами с частотными приводами насосов

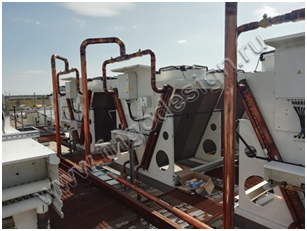

    Установки укомплектованы V-образными конденсаторами воздушного охлаждения с адиабатической системой охлаждения воздуха на входе в конденсаторПрименение частотных приводов насосов и компрессоров

    Установки были изготовлены на базе одного одновинтового компрессора фирмы J&E HallЧетыре установки получения ледяной воды

    Агропромышленный холдинг «ЭКОНИВА-АПК», г. Воронеж, 2018г.



    АО «ЭКОНИВА-АПК» является одним из крупнейших производителей молока в России и Европе. По данным на 01.09.18 ежедневное производство молока составляет около 1400 тонн. Холдинг имеет четыре молокоперерабатывающих завода в Воронежской, Калужской и Новосибирской областях, где выпускает широкую линейку натуральных молочных продуктов под брендами «Академия Молочных наук» и «Большая перемена».

    Для холдинга ЭКОНИВА торговой маркой Фригодизайн была изготовлена и поставлена холодильная установка для проточного охлаждения 50%-ого раствора пропиленгликоля для холодоснабжения оборудования для охлаждения молока. Установка выполнена на компактном винтовом компрессоре CSH 8553-110Y. Температура жидкости на входе в установку +4°С, на выходе 0°С.

    Холодильная установка для производства молокаУстановка для молочного производства выполнена на компактном винтовом компрессоре CSH 8553-110Y

    Ивановский молочно-жировой комбинат г. Иваново, 2014г.

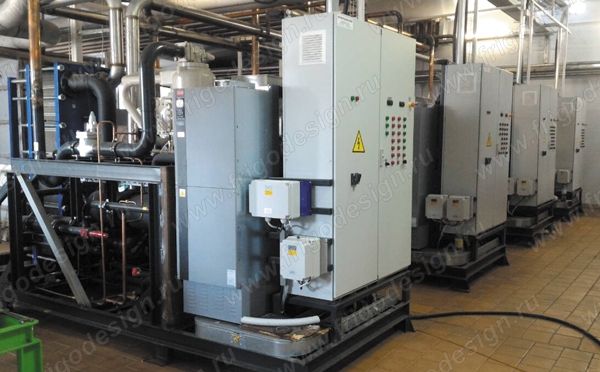

    Для завода изготовлена, смонтирована и запущена в производство установка получения ледяной воды в испарительном теплообменнике для технологических процессов на двух винтовых компрессорах J&E Hall с холодопроизводительностью 500 кВт. Температура воды при подаче к потребителю поддерживается на уровне 1,5±0,5ºС. В состав холодильной установки входит гидромодуль с двумя насосами, обеспечивающими расход ледяной воды к потребителю не менее 75м³/час, при этом температура воды, поступающей от потребителя составляет +7÷9ºС.
    Основной особенностью этой установки является использование запатентованного сотрудниками ФРИГОДИЗАЙН® способа получения ледяной воды непосредственно в испарителе, при этом используемый алгоритм работы автоматики исключает подмерзание воды внутри испарителя при изменении нагрузки на испаритель.

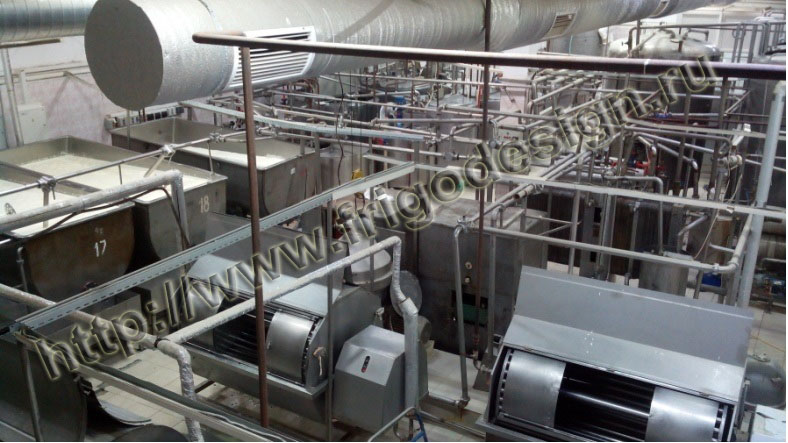

    Холодильное оборудование молочно-жировом комбинате Холодильная установка от Фригодизайн ледяной воды на молочно-жировом комбинате

     Охлаждение на молочно-жировом комбинате Гидромодуль с двумя насосами на молочно-жировом комбинате

    ООО «Магистраль» г.Тюмень (2013г.)

    Холодильная установка для низкотемпературной камеры хранения молочной продукции на ООО «Магистраль»

    Холодильная установка для низкотемпературной камеры хранения молочной продукции на компрессоре LUNITE HERMETIQUE TECUMSEH EUROPE холодопроизводительностью 6 кВт (-25°С). Укомплектована воздухоохладителями итальянской фирмы CROCCO.



    Низкотемпературный комплекс для хранения кисломолочных бифидокультур в г. Чехове Московской области (2012 г.)

    Холодильная камера для хранения кисломолочных бифидокультурСтроительство низкотемпературной камеры (минус 55ºС) с системой тамбуров: тамбур минус 20ºС и два тамбура +4ºС с осушкой воздуха и регулируемой влажностью. В камере минус 55ºС установлена автоматическая откатная дверь, а в тамбурах - автоматические скоростные ворота. Для освещения использованы энергосберегающие светодиодные светильники. Для аварийного освещения и сигнализации предусмотрен бесперебойный источник питания.
    Изготовление и монтаж каскадной холодильной установки на базе поршневых компрессоров BITZER на R23 и R507А с энергосберегающими опциями позволяющими получить экономию электроэнергии более 35%. В качестве энергосберегающих опций в системе холодоснабжения использованы: переохладители жидкого хладагента, регенеративные теплообменники, частотный привод вентиляторов воздухоохладителей и конденсаторов, плавный пуск компрессоров. В случае пропадания напряжения питания вся холодильная система автоматически запускает от резервного дизель генератора. Воздухоохладители и конденсаторы CROCCO.
    Предусмотрена система компьютерного контроля и мониторинга с записью и длительным хранением параметров работы системы и удаленным доступом через интернет.

    Низкотемпературная камера от Фригодизайн для хранения кисломолочных бифидокультур Каскадная холодильная установка Фригодизайн на базе поршневых компрессоров BITZER

    Строительство низкотемпературной камеры (минус 55ºС)Холодильная установка для хранения кисломолочных бифидокультурХолодильное оборудование Фригодизайн для хранения молочной продукции

    Молокозавод г. Каменск-Уральский (2010г.)

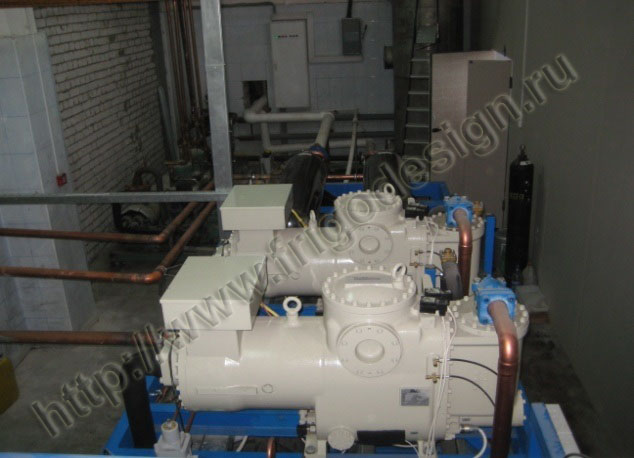

    Энергосберегающая холодильная машина на двух винтовых компрессорах J&E Hall с двумя гидромодулями для получения ледяной воды с температурой 1...2°С на выходе из кожухотрубного теплообменника. При полной нагрузке два компрессора холодильной машины обеспечивают холодопроизводительность 1100 кВт и потребляют всего 239 кВт электроэнергии при температуре окружающего воздуха +30°С. Хладагент R22.

    Для экономии электроэнергии при частичной нагрузке и в холодное время года используется частотный привод компрессоров и насосов, а также электронные терморегулирующие вентили. Холодильный коэффициент компрессоров СОР составляет 4,6. В холодное время года она обеспечивает значительную экономию электроэнергии. При максимальной холодопроизводительности 1118 кВт энергопотребление компрессоров составляет 169 кВт. Холодильный коэффициент компрессоров СОР составляет 6,6. Благодаря плавному запуску с применением частотно-регулируемого привода, насосы ледяной воды и компрессоры имеют практически нулевой пусковой ток.

    Установка имеет очень глубокое регулирование производительности и при этом сохраняется высокая энергетическая эффективность компрессоров. Например, при минимальной нагрузке 193 кВт энергопотребление компрессора составляет 42 кВт, холодильный коэффициент компрессора СОР составляет 4,6 , т.е. такой же, как при максимальной нагрузке. Установка работает в полностью автоматическом режиме.

    Один насосный агрегат с частотным преобразователем используется для перекачки и плавного регулирования расхода ледяной воды в системе охлаждения молокозавода в зависимости от тепловой нагрузки. Второй насосный агрегат предназначен для циркуляции оборотной воды от водяных конденсаторов на градирни.

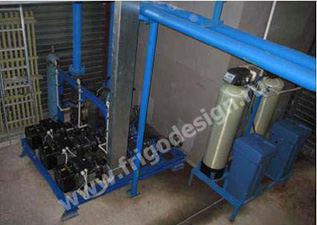

    Шесть миниградирен и система водоподготовки.

    Ознакомится со статьей Опыт практического использования энергосберегающих решений в системе хладоснабжения на Каменск-Уральском молокозаводе

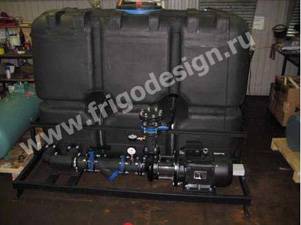

    Насосный агрегат для молокозавода Насосный агрегат на молокозаводе предназначенный для циркуляции оборотной воды от водяных конденсаторов на градирни

    Холодоснабжение молокозавода  холодильная машина для молокозавода

    ООО « ПК Мегахолод», г. Красноярск (июнь 2009г.)

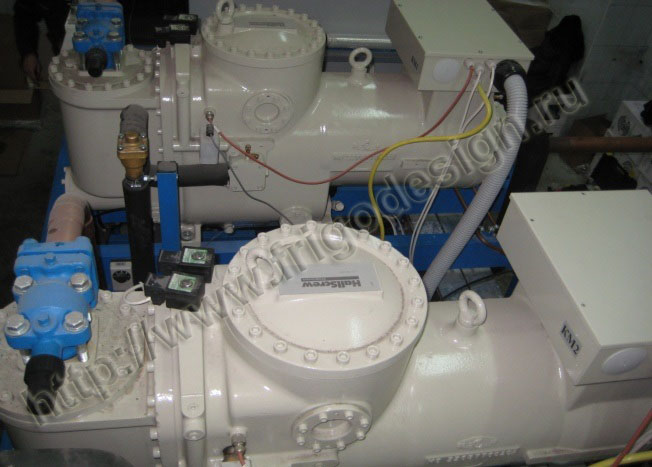

    Холодильная машина на двух винтовых компрессорах J&E Hall для охлаждения 30% раствора пропиленгликоля:
    Холодопроизводительность 446 кВт на R 404А.
    Температура раствора пропиленгликоля на входе 0°С.
    Температура раствора пропиленгликоля на выходе -5°С.
    Температура окружающей среды +35°С.
    Выносной конденсатор воздушного охлаждения CROCCO.
    Драйкуллер (сухая градирня) CROCCO для экономии электроэнергии в холодное время года.
    Два насосных агрегата.
    Пластинчатый разборный теплообменник для получения ледяной воды.

    Холодильная машина на двух винтовых компрессорах J&E Hall на молокозаводе Пластинчатый разборный теплообменник для получения ледяной воды от Фригодизайн

    ООО «Технохолод» г. Екатеринбург (2008 г.)

    Холодильная установка для замораживания льда

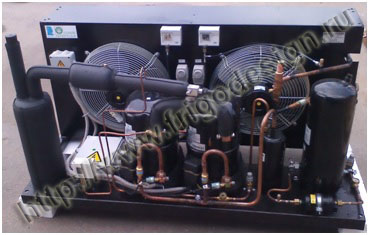

    Холодильная установка для льдоаккумулятора на базе компрессора BOCK холодопроизводительностью 110 кВт (-10°С). Конденсатор CROCCO.







    ОАО «Тобольский гормолзавод» г. Тобольск (2005 г.)

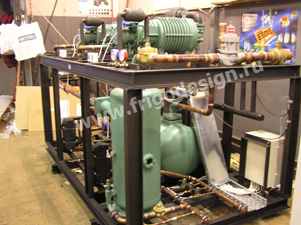

    Холодильная установка на двух винтовых компрессорах BITZER производительностью 210 кВт для холодоснабжения льдоаккумулятора. Конденсатор и маслоохладитель CROCCO.

    Холодильная установка производства Фригодизайн для холодоснабжения льдоаккумулятора Холодильное оборудование для молокозавода от производителя Фригодизайн
