Низкотемпературные скороморозильные агрегаты для камер шоковой заморозки

Низкотемпературные скороморозильные агрегаты на базе винтовых полугерметичных компрессоров BITZER предназначены для создания искусственного холода в камерах шоковой заморозки различных продуктов: пельменей, вареников, блинчиков, мясных и рыбных полуфабрикатов, овощей, грибов, ягод и т.п., а также в камерах закалки мороженного и в других случаях, когда необходимо быстрое охлаждения и шоковая заморозка. Скороморозильные агрегаты широко применяются на предприятиях пищевой и перерабатывающей промышленности для холодоснабжения спиральных фризеров, камер шоковой заморозки, низкотемпературных и морозильных камер.

Применение маслоохладителей позволяет использовать  скороморозильные агрегаты при низких температурах кипения до -50oC и высоких температурах конденсации до +50oC. Благодаря использованию оригинальной системы регулирования температуры масла скороморозильные агрегаты с воздушным маслоохладителем устойчиво запускаются и надежно работают даже при очень низких температурах окружающего воздуха. Возможно исполнение с маслоохладителем термосифонного типа, а также с маслоохладителем и конденсатором водяного охлаждения.

Применение экономайзера позволяет получить высокий коэффициент полезного действия и относительно низкое энергопотребление. В состав скороморозильных агрегатов входит полный комплекс приборов автоматики, что обеспечивает защиту винтовых полугерметичных компрессоров BITZER от любых аварийных режимов.
Скороморозильные агрегаты могут изготавливаться по техническому заданию заказчика. Большое количество дополнительных опций позволяет заказчику выбрать необходимую комплектацию для любого варианта применения.

Группа компаний FRIGODESIGN производит холодильные и скороморозильные агрегаты на базе компрессоров BITZER, BOCK и J&E HALL (см. раздел Агрегаты).



Состав низкотемпературного скороморозильного агрегата

Низкотемпературный скороморозильный агрегат для камер шоковой заморозки на базе полугерметичного винтового компрессора BITZER

Скороморозильный агрегат для камер шоковой заморозки на базе полугерметичного винтового компрессора BITZER типа HSN8571-125

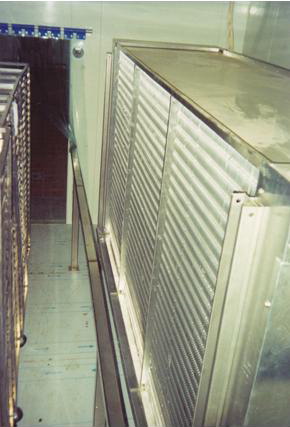

Низкотемпературный скороморозильный напольный воздухоохладитель CROCCO внутри камеры шоковой заморозки

  • Полугерметичный винтовой холодильный компрессор BITZER, с запорными вентилями , датчиком температуры нагнетания и электронным реле тепловой защиты электродвигателя.
  • Пластинчатый теплообменник переохладитель жидкого хладагента (экономайзер) с запорным вентилем, соленоидным вентилем, смотровым стеклом, терморегулирующим вентилем и фильтром.
  • Ресивер с обратным клапаном на входе, запорным вентилем на выходе и смотровыми стеклами нижнего и верхнего уровня.
  • Нагнетательная магистраль с обратным клапаном, регуляторами давления конденсации и давления в ресивере.
  • Магистраль возврата масла в составе: маслоотделитель с запорным и заправочным вентилем, термостатом, электронагревателями и датчиком уровня масла, вентили автоматической системы регулирования температуры масла, фильтр, датчик расхода масла, соленоидный вентиль и смотровое стекло.
  • Жидкостная магистраль с разборным фильтром-осушителем, смотровым стеклом и запорным вентилем.
  • Теплоизолированная всасывающая магистраль с отделителем жидкости, с запорным вентилем и разборным фильтром-очистителем.
  • Реле высокого и низкого давления, а также манометры высокого и низкого давления.
  • Датчик давления конденсации и датчик температуры масла.
  • Пылевлагозащищенный шкаф управления (исполнение IP65) с микропроцессорными блоками управления Dixell. Ступенчатое регулирование производительности компрессора, управление вентиляторами конденсатора и маслоохладителя. Индикация давления конденсации, температуры нагнетания и всех аварийных ситуаций. Выносной пульт управления с индикацией температуры в камере, режимов работы и всех аварийных ситуаций, который устанавливается непосредственно около дверей скороморозильной камеры и поставляется в отдельной упаковке.
  • Все элементы скороморозильного агрегата установлены на раме, соединены трубопроводами и подключены к шкафу управления.
  • Заправка сухим азотом для консервации.
  • Контроль качества сборки, полная проверка скороморозильноого агрегата в сборе со шкафом управления, настройка и программирование всех приборов автоматики перед отгрузкой заказчику.
  • Документация.

Дополнительные опции

  • Исполнение для хладагентов R404A и R507A.
  • Габаритные и присоединительные размеры по техническому заданию заказчика.
  • Скороморозильный напольный воздухоохладитель тунельного типа с высоконапорными вентиляторами в комплекте с соленоидными и терморегулирующими вентилями.
  • Ресивер увеличенного размера.
  • Исполнение с клеммной коробкой. Шкаф управления поставляется в отдельной упаковке.
  • Выносной конденсатор и маслоохладитель воздушного охлаждения.
  • Дополнительная автоматика, позволяющая размещать  маслоохладитель выше скороморозильного агрегата.
  • Исполнение с маслоохладителем термосифонного типа.
  • Скороморозильная камера из сендвич-панелей с пенополиуретановой теплоизоляцией.

Энергосберегающие опции

  • Пластинчатый теплообменник переохладитель жидкого хладагента (экономайзер) с запорным вентилем, фильтром, смотровым стеклом, соленоидным и терморегулирующим вентилями на каждый компрессор.
  • Воздухоохладители могут быть укомплектованы электронными терморегулирующими вентилями.
  • Адиабатическая система охлаждения воздуха на входе в конденсатор за счет его увлажнения. Применяется с воздушным конденсатором при высоких температурах окружающего воздуха, а также для экономии электроэнергии.
  • Воздушный конденсатор с центробежным вентилятором (поставляется в отдельной упаковке).
  • Испарительный конденсатор воздушного охлаждения (поставляется в отдельной упаковке).
  • Исполнение с конденсатором водяного охлаждения.
  • Градирня и гидромодуль (поставляются отдельно) в составе: жидкостной насос (один или более), емкость для воды, арматура, автоматика, трубопроводы, рама, щит управления, система водоподготовки.
  • Дополнительный переохладитель жидкого хладагента.
  • Регенеративный теплообменник.
  • Частотный привод компрессоров, вентиляторов, насосов.
  • Теплообменник-рекуператор тепла для подогрева воды или промежуточного теплоносителя.
  • Система компьютерного управления и мониторинга.
Скороморозильные агрегаты с экономайзером на R22 (Ткип= -10°С... -45° С)

Модель

Tкип.= -20oC

Tкип.= -25oC Tкип.= -30oC Tкип.= -35oC Tкип.= -40oC
Qo, кВт Ne, кВт Qo, кВт Ne, кВт Qo, кВт Ne, кВт Qo, кВт Ne, кВт Qo, кВт Ne, кВт
FCR1-HSN5343-20H 36,4 19,3 30,0 17,9 24,3 16,6 19,1 15,4 14,4 14,3
FCR1-HSN5353-25H 45,5 22,7 37,5 21,0 30,3 19,5 23,9 18,1 18,0 16,8
FCR1-HSN5363-30H 53,7 26,8 44,3 24,8 35,8 23,0 28,2 21,4 21,2 19,9
FCR1-HSN6451-40H 64,1 31,9 52,9 29,5 42,9 27,4 34,0 25,6 26,0 23,9
FCR1-HSN6461-50H 75,6 37,6 62,4 34,8 50,6 32,3 40,0 30,1 30,6 28,2
FCR1-HSN7451-60H 87,9 43,7 72,6 40,5 58,9 37,6 46,6 35,2 35,6 32,8
FCR1-HSN7461-70H 100,8 50,1 83,2 46,2 67,5 43,1 53,4 40,2 40,8 37,6
FCR1-HSN7471-75H 114,5 57,0 94,5 52,7 76,7 49,0 60,7 45,7 46,4 42,7
FCR1-HSN8571-125H (new) 188,0 94,5 160,0 90,5 127,5 86,5 102,4 82,2 80,6 77,8

Qo– холодопроизводительность; Ne - потребляемая мощность; tкип.-температура кипения. Характеристики скороморозильных агрегатов указаны на R22 при температуре конденсации 45°C, перегреве всасываемого газа 11К и переохлаждении жидкости на выходе конденсатора 3К. Потребляемая мощность Ne указана без учета мощности вентиляторов воздушного конденсатора и маслоохладителя.

Скороморозильные агрегаты с экономайзером на R404А (Ткип= -10°С... -45°С)

Модель

Tкип.= -20oC

Tкип.= -25oC Tкип.= -30oC Tкип.= -35oC Tкип.= -40oC
Qo, кВт Ne, кВт Qo, кВт Ne, кВт Qo, кВт Ne, кВт Qo, кВт Ne, кВт Qo, кВт Ne, кВт
FCR1-HSN5343-20H 34,8 23,0 28,8 21,8 23,2 20,6 18,3 19,3 13,8 17,8
FCR1-HSN5353-25H 43,5 27,1 35,9 25,7 29,1 24,3 22,9 22,7 17,3 20,9
FCR1-HSN5363-30H 52,3 31,9 43,5 30,3 35,5 28,6 28,2 26,8 21,7 24,7
FCR1-HSN6451-40H 63,0 37,9 52,1 36,0 42,2 34,0 33,3 31,8 25,2 29,3
FCR1-HSN6461-50H 75,5 44,7 62,9 42,4 51,4 40,1 41,0 37,5 31,5 34,5
FCR1-HSN7451-60H 86,4 52,0 71,5 49,4 57,9 46,6 45,6 43,6 34,6 40,2
FCR1-HSN7461-70H 100,6 59,6 83,8 56,6 68,5 53,4 54,6 49,9 42,0 46,0
FCR1-HSN7471-75H 114,4 67,7 95,3 64,3 77,9 60,7 62,1 56,8 47,8 52,3
FCR1-HSN8571-125H (new) 193,0 94,5 161,0 90,5 133,0 86,5 109,0 82,2 87,0 77,8

Qo– холодопроизводительность; Ne - потребляемая мощность; tкип. - температура кипения. Характеристики скороморозильных агрегатов указаны на R404А при температуре конденсации 45°C, перегреве всасываемого газа 11К и переохлаждении жидкости на выходе конденсатора 3К. Потребляемая мощность Ne указана без учета мощности вентиляторов воздушного конденсатора и маслоохладителя.
