Полугерметичный одноступенчатый поршневой фреоновый холодильный компрессор Bock HG22e/125-4 S

Полугерметичный одноступенчатый фреоновый холодильный поршневой компрессор Bock HG22e/125-4 S
Технические данные компрессора BOCK HG22e/125-4 S
Технические данные компрессора BOCK  HG22e/125-4 S
1) Допуск (± 10%) относительно среднего значения диапазона напряжений. По специальному запросу возможны другие значения тока и напряжения

Все данные базируются на среднем значении диапазона напряжений
2) - Показатели макс. потребляемой мощности действительны для режима работы с частотой 50 Гц. При режиме с частотой 60 Гц показатели умножаются в 1,2 раза. Макс. рабочий ток при этом не изменяется.
- Учитывайте макс. рабочий ток/макс. потребляемую мощность для расположения контакторов, кабелей и предохранителей. Контактор: категория применения AC3.
3) LP = низкое давление
HP = высокое давление

Объём поставки
Полугерметичный двухцилиндровый поршневой компрессор с приводным двигателем
Моноблочный корпус с герметично интегрированным электродвигателем
Mаслонасос
Предохранитель обмотки с помощью терморезисторного датчика температуры и электронного расцепителя MP10
Возможность присоединения регуляторов уровня масла ESK, Traxoil, AC+R или CARLY 1)
Заправка масла:
HG: FUCHS Reniso SP 46
HGX: FUCHS Reniso Triton SE 55
Смотровое стекло
Запорный клапан на стороне всасывания и нагнетания
Наполнение защитным газом
4 амортизатора в отд. упаковке
Принадлежности
Разгрузка при подаче через ESS (Electronic Soft Start), 400 V - 3 - 50/60 Hz, IP20 (соединительные зажимы IP00) для монтажа распределительного шкафа 2)
Бесступенчатая регулировка частоты вращения с помощью EFC (Electronic Frequency Control).
компактноая установка на компрессоре
HA/HG12P: IP65
HA22P/HG22e, HA34P/HG34e: IP54
Подогрев масла в картере
110-240 V - 1 - 50/60 Hz, 50-120 W, IP66
саморегулируемый подогрев PTC
Предохранительный выключатель в случае нехватки давления масла MP 55 230 V - 1 - 50/60 Hz, IP20 2)
Защитный термостат на каждую головку цилиндра 3)
Дополнительный вентилятор
230 V Δ / 400 V Y (± 10%) - 3 - 50 Hz, 120 W,
230-265 V Δ / 400-460 V Y (± 10%) - 3 - 60 Hz, 190 W,
IP54 2)
Эл. двигатель для специального напряжения и частоты (при специальном запросе)
1) Возможно только с использованием дополнительного адаптера
2) Oтдельная упаковка
3) Установлено

Данные по производительности и пределы применения компрессора BOCK HG22e/125-4 S

Имеющиеся хладагенты: R404A | R134a | R22 | R407C | R407F

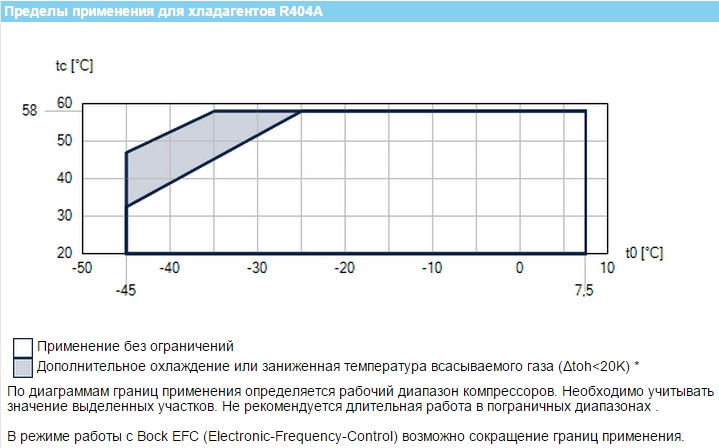

Хладагент R404A и R507 данные по производительности 50 Гц
темп.
конд.
tc [°C]
Холодопроизводительность Q0 [W], Потребление мощности Pe [kW]
температура испарения t0 [°C]
7,5 °C5 °C0 °C-5 °C-10 °C-15 °C-20 °C-25 °C-30 °C-35 °C-40 °C-45 °C
30 °CQ
P
13364
2,19
12358
2,23
10476
2,26
8765
2,23
7222
2,15
5844
2,03
4628
1,87
3570
1,69
2668
1,49
1918
1,29
1316
1,09
861
0,91
40 °CQ
P
11548
2,77
10645
2,76
8962
2,68
7439
2,56
6073
2,40
4861
2,21
3800
2,00
2887
1,77
2118
1,54
1491
1,32
1002 *
1,12
648 *
0,94
50 °CQ
P
9647
3,27
8855
3,20
7387
3,03
6068
2,83
4896
2,59
3867
2,34
2978
2,08
2225
1,82
1607
1,58
1119 *
1,34
759 *
1,14


Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .

Данные по R404A und R507 обобщены
Базовыми являются данные по R404A.

Коэффициент преобразования для 60 Hz = 1,2

Другие рабочие параметры см. в Bock Software.

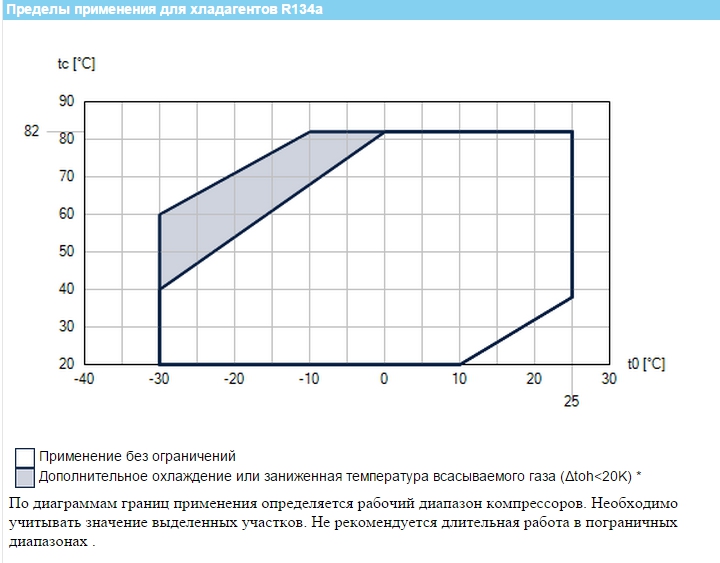

Хладагент R134a данные по производительности 50 Гц
темп.
конд.
tc [°C]
Холодопроизводительность Q0 [W], Потребление мощности Pe [kW]
температура испарения t0 [°C]
12,5 °C10 °C7,5 °C5 °C0 °C-5 °C-10 °C-15 °C-20 °C-25 °C-30 °C
30 °CQ
P
10119
1,29
9255
1,34
8433
1,37
7655
1,39
6224
1,39
4962
1,34
3865
1,25
2933
1,14
2162
1,02
1551
0,89
1099
0,77
40 °CQ
P
8988
1,69
8200
1,70
7452
1,69
6744
1,67
5445
1,60
4303
1,49
3315
1,35
2479
1,20
1793
1,05
1255
0,90
864
0,77
50 °CQ
P
7798
2,02
7091
1,99
6422
1,95
5789
1,89
4633
1,76
3621
1,60
2751
1,42
2022
1,24
1431
1,07
977 *
0,91
657 *
0,78
60 °CQ
P
6572
2,29
5952
2,23
5367
2,15
4815
2,07
3811
1,88
2940
1,68
2200
1,47
1587
1,26
1102 *
1,07
741 *
0,91
503 *
0,79
70 °CQ
P
5336
2,50
4808
2,40
4311
2,30
3845
2,19
3004
1,95
2284
1,71
1683 *
1,48
1199 *
1,26
829 *
1,07



Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .

Коэффициент преобразования для 60 Hz = 1,2

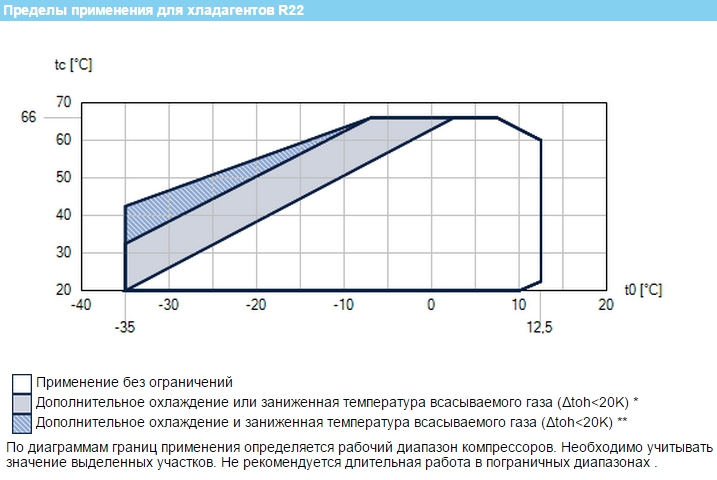

Хладагент R22 данные по производительности 50 Hz
темп.
конд.
tc [°C]
Холодопроизводительность Q0 [W], Потребление мощности Pe [kW]
температура испарения t0 [°C]
12,5 °C10 °C7,5 °C5 °C0 °C-5 °C-10 °C-15 °C-20 °C-25 °C-30 °C-35 °C
30 °CQ
P
15653
1,95
14347
1,98
13124
2,00
11981
2,00
9921
1,98
8142
1,92
6618
1,82
5325
1,70
4236
1,56
3327
1,41
2573 *
1,25
1948 *
1,10
40 °CQ
P
13779
2,54
12626
2,53
11548
2,51
10541
2,47
8730
2,37
7168
2,24
5829
2,08
4688
1,91
3720 *
1,72
2899 *
1,53
2201 **
1,34
1599 **
1,16
50 °CQ
P
11938
3,12
10931
3,06
9990
2,99
9113
2,92
7537
2,74
6178
2,53
5009
2,31
4007 *
2,07
3145 *
1,83
2399 **
1,60




Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .

Коэффициент преобразования для 60 Hz = 1,2

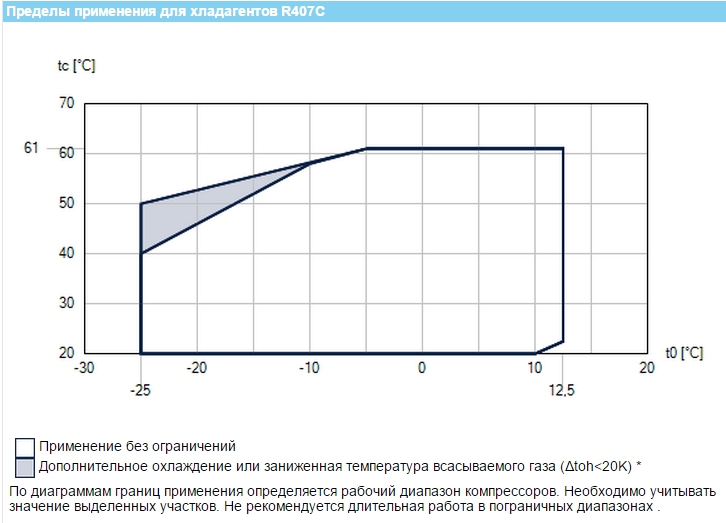

Хладагент R407C данные по производительности 50 Hz
темп.
конд.
tc [°C]
Холодопроизводительность Q0 [W], Потребление мощности Pe [kW]
температура испарения t0 [°C]
12,5 °C10 °C7,5 °C5 °C0 °C-5 °C-10 °C-15 °C-20 °C-25 °C
30 °CQ
P
14359
1,78
13084
1,83
11892
1,86
10779
1,87
8784
1,85
7073
1,78
5623
1,67
4411
1,54
3413
1,39
2604
1,25
40 °CQ
P
12426
2,37
11307
2,36
10263
2,34
9291
2,30
7551
2,19
6064
2,05
4806
1,88
3753
1,69
2881
1,51
2167
1,33
50 °CQ
P
10609
2,88
9640
2,82
8738
2,75
7900
2,67
6405
2,48
5130
2,27
4052
2,05
3146
1,82
2390 *
1,60
1758 *
1,41
Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .
Температуры испарения и конденсации соответствуют условиям линии насыщения (насыщенные пары).

Коэффициент преобразования для 60 Hz = 1,2

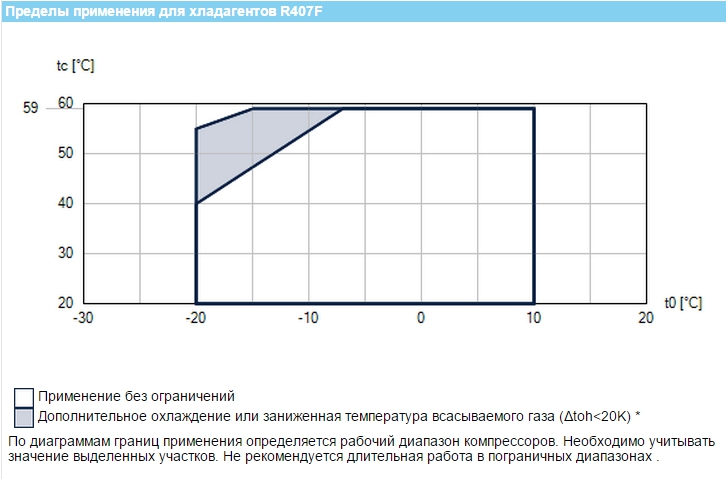

Хладагент R407F данные по производительности 50 Hz
темп.
конд.
tc [°C]
Холодопроизводительность Q0 [W], Потребление мощности Pe [kW]
температура испарения t0 [°C]
10 °C5 °C0 °C-5 °C-10 °C-15 °C-20 °C
20 °CQ
P
16225
1,30
13616
1,53
11310
1,67
9289
1,72
7536
1,70
6035
1,63
4767
1,53
30 °CQ
P
14653
2,01
12259
2,12
10141
2,14
8280
2,09
6659
1,99
5260
1,84
4068
1,68
40 °CQ
P
12988
2,64
10833
2,64
8925
2,55
7246
2,41
5779
2,22
4507
2,01
3412
1,79
50 °CQ
P
11172
3,17
9278
3,05
7602
2,87
6128
2,63
4837
2,37
3713 *
2,09
2739 *
1,82
59 °CQ
P
9357
3,53
7716
3,31
6270
3,04
4999
2,74
3887 *
2,41
2916 *
2,08


Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Гц. Это означает - температура всасываемого пара 20 °C без переохлаждения.
Эти данные являются теоретическими и предварительными значениями. Из-за этого не исключены погрешности.
Коэффициент преобразования для 60 Гц = 1,2

Чертёж с размерами, вид с размерами и подключениями компрессора BOCK HG22e/125-4 S
Чертёж с размерами, вид с размерами и подключениями компрессора BOCK HG22e/125-4 S
Размеры и подключения
SV Запорный клапан на всасывании, труба ø 1) 22 - 7/8
DV Запорный клапан на нагнетании, труба ø 1) 16 - 5/8
A Гнездо на всасывании, незакрываемое 1/8 " NPTF
A1 Гнездо на всасывании, закрываемое 7/16 " UNF
B Гнездо на нагнетании, незакрываемое 1/8 " NPTF
B1 Гнездо на нагнетании, закрываемое 7/16 " UNF
D1 Возврат масла из маслоотделителя 1/4 " NPTF
E Манометр измерения давления масла 1/8 " NPTF
F Слив масла M 10
H Пробка для заливки масла 1/4 " NPTF
J Подключение подогревателя масла в картере 3/8 " NPTF
K Смотровре стекло 1 1/8 " - 18 UNEF
L Гнездо защитного термостата 1/8 " NPTF
O Гнездо регулятора уровня масла 1 1/8 " - 18 UNEF
1) Выводы под пайку
