Полугерметичный одноступенчатый поршневой фреоновый холодильный компрессор Bock Холодильные компрессоры Bock серии HG12P/90-4 S

Компрессор Bock HG12P/90-4 S

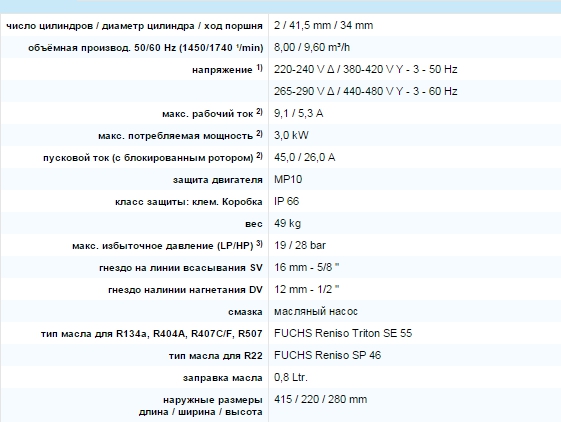

Технические данные компрессора BOCK HG12P/90-4 S

1) Допуск (± 10%) относительно среднего значения диапазона напряжений. По специальному запросу возможны другие значения тока и напряжения
Все данные базируются на среднем значении диапазона напряжений
2) - Показатели макс. потребляемой мощности действительны для режима работы с частотой 50 Гц. При режиме с частотой 60 Гц показатели умножаются в 1,2 раза. Макс. рабочий ток при этом не изменяется.
- Учитывайте макс. рабочий ток/макс. потребляемую мощность для расположения контакторов, кабелей и предохранителей. Контактор: категория применения AC3.
3) LP = низкое давление
HP = высокое давление

Объём поставки
Полугерметичный двухцилиндровый поршневой компрессор с приводным двигателем
Моноблочный корпус с герметично интегрированным электродвигателем
Mаслонасос
Предохранитель обмотки с помощью терморезисторного датчика температуры и электронного расцепителя MP10
Возможность присоединения регуляторов уровня масла ESK, Traxoil, AC+R или CARLY 1)
Заправка масла:
HG: FUCHS Reniso SP 46
HGX: FUCHS Reniso Triton SE 55
Смотровое стекло
Запорный клапан на стороне всасывания и нагнетания
Наполнение защитным газом
4 амортизатора в отд. упаковке
Принадлежности
Бесступенчатая регулировка частоты вращения с помощью EFC (Electronic Frequency Control).
компактноая установка на компрессоре
HA/HG12P: IP65
HA22P/HG22e, HA34P/HG34e: IP54
Подогрев масла в картере
110-240 V - 1 - 50/60 Hz, 50-120 W, IP66
саморегулируемый подогрев PTC
Предохранительный выключатель в случае нехватки давления масла MP 55 230 V - 1 - 50/60 Hz, IP20 2)
Защитный термостат на каждую головку цилиндра 3)
Дополнительный вентилятор 220-240 V - 1 - 50/60 Hz, 72/68 W, IP44 2)
Эл. двигатель для специального напряжения и частоты (при специальном запросе)
1) Возможно только с использованием дополнительного адаптера
2) Oтдельная упаковка
3) Установлено

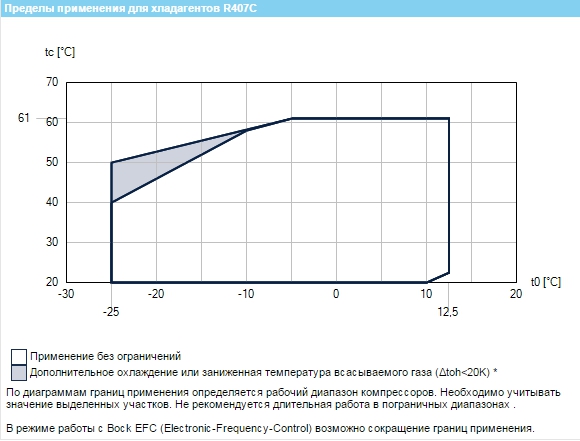

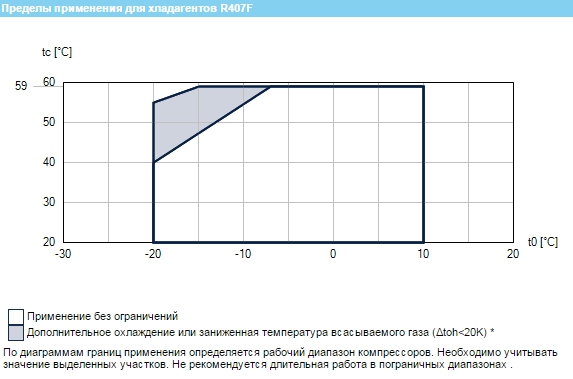

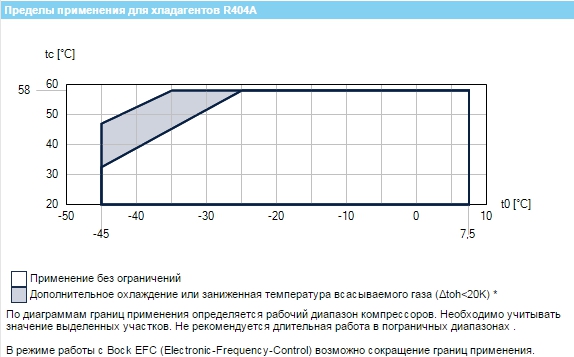

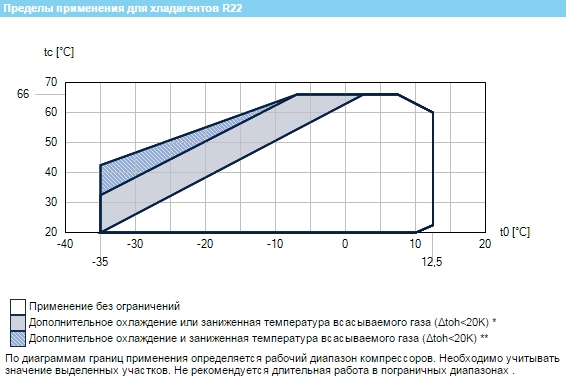

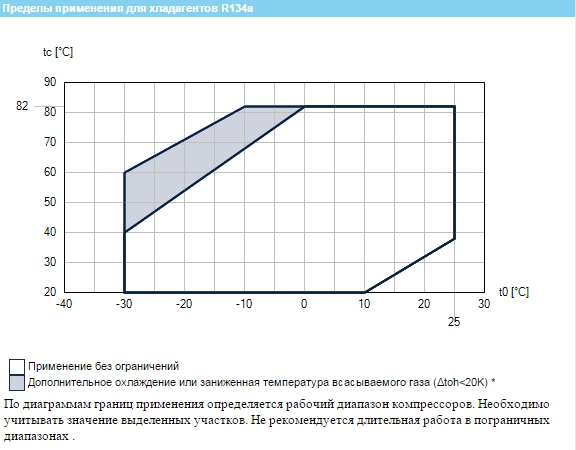

Данные по производительности и пределы применения компрессора BOCK HG12P/90-4 S

Имеющиеся хладагенты: R404A | R134a | R22 | R407C | R407F

Хладагент R404A и R507 данные по производительности 50 Гц
темп.
конд.
tc [°C]
Холодопроизводительность Q0 [W], Потребление мощности Pe [kW]
температура испарения t0 [°C]
7,5 °C5 °C0 °C-5 °C-10 °C-15 °C-20 °C-25 °C-30 °C-35 °C-40 °C-45 °C
30 °CQ
P
9738
1,85
8948
1,86
7500
1,86
6221
1,81
5098
1,74
4123
1,64
3284
1,51
2571
1,38
1972
1,23
1479
1,08
1079
0,93
763
0,79
40 °CQ
P
8288
2,27
7600
2,25
6344
2,17
5240
2,07
4276
1,94
3443
1,79
2730
1,62
2126
1,45
1620
1,27
1203
1,10
864 *
0,94
591 *
0,78
50 °CQ
P
6863
2,66
6276
2,60
5212
2,46
4282
2,30
3477
2,12
2786
1,92
2198
1,72
1703
1,51
1290
1,31
949 *
1,12
669 *
0,94



Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .
Данные по R404A und R507 обобщены
Базовыми являются данные по R404A.
Коэффициент преобразования для 60 Hz = 1,2


Хладагент R134a данные по производительности 50 Гц
темп.
конд.
tc [°C]
Холодопроизводительность Q0 [W], Потребление мощности Pe [kW]
температура испарения t0 [°C]
12,5 °C10 °C7,5 °C5 °C0 °C-5 °C-10 °C-15 °C-20 °C-25 °C-30 °C
30 °CQ
P
7327
1,13
6655
1,15
6030
1,16
5449
1,16
4412
1,13
3530
1,09
2787
1,02
2170
0,94
1662
0,85
1248
0,76
914
0,67
40 °CQ
P
6442
1,38
5847
1,38
5293
1,37
4779
1,35
3863
1,29
3084
1,21
2426
1,12
1874
1,01
1414
0,90
1030
0,79
708
0,68
50 °CQ
P
5565
1,62
5044
1,60
4561
1,57
4113
1,53
3316
1,43
2637
1,32
2061
1,19
1573
1,06
1158
0,92
802 *
0,79
489 *
0,67
60 °CQ
P
4686
1,85
4240
1,80
3826
1,75
3443
1,69
2762
1,55
2180
1,40
1684
1,24
1258
1,08
887 *
0,92
556 *
0,76
250 *
0,62
70 °CQ
P
3799
2,04
3425
1,97
3080
1,89
2761
1,81
2193
1,64
1708
1,45
1289 *
1,25
922 *
1,06
592 *
0,87





Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .
Коэффициент преобразования для 60 Hz = 1,2


Хладагент R22 данные по производительности 50 Hz
темп.
конд.
tc [°C]
Холодопроизводительность Q0 [W], Потребление мощности Pe [kW]
температура испарения t0 [°C]
12,5 °C10 °C7,5 °C5 °C0 °C-5 °C-10 °C-15 °C-20 °C-25 °C-30 °C-35 °C
30 °CQ
P
10595
1,32
9719
1,36
8897
1,38
8127
1,40
6732
1,40
5518
1,37
4466
1,32
3561
1,25
2784
1,16
2119
1,05
1548 *
0,94
1054 *
0,83
40 °CQ
P
9370
1,78
8582
1,78
7842
1,77
7150
1,75
5898
1,69
4808
1,61
3863
1,51
3046
1,39
2339 *
1,27
1726 *
1,13
1189 **
0,99
711 **
0,85
50 °CQ
P
8186
2,19
7484
2,15
6826
2,11
6211
2,06
5098
1,95
4130
1,82
3289
1,67
2557 *
1,51
1918 *
1,35
1354 **
1,19




Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .
Коэффициент преобразования для 60 Hz = 1,2


Хладагент R407C данные по производительности 50 Hz
темп.
конд.
tc [°C]
Холодопроизводительность Q0 [W], Потребление мощности Pe [kW]
температура испарения t0 [°C]
12,5 °C10 °C7,5 °C5 °C0 °C-5 °C-10 °C-15 °C-20 °C-25 °C
30 °CQ
P
10419
1,35
9487
1,38
8617
1,41
7807
1,42
6357
1,40
5118
1,35
4071
1,27
3195
1,17
2472
1,06
1882
0,95
40 °CQ
P
9013
1,79
8196
1,79
7435
1,77
6728
1,75
5466
1,66
4390
1,55
3482
1,42
2721
1,28
2088
1,14
1565
1,01
50 °CQ
P
7688
2,18
6982
2,14
6326
2,09
5718
2,03
4636
1,89
3715
1,72
2938
1,55
2284
1,38
1735 *
1,21
1270 *
1,06
Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .
Температуры испарения и конденсации соответствуют условиям линии насыщения (насыщенные пары).
Коэффициент преобразования для 60 Hz = 1,2

Хладагент R407F данные по производительности 50 Hz
темп.
конд.
tc [°C]
Холодопроизводительность Q0 [W], Потребление мощности Pe [kW]
температура испарения t0 [°C]
10 °C5 °C0 °C-5 °C-10 °C-15 °C-20 °C
20 °CQ
P
12112
1,19
10016
1,33
8205
1,40
6654
1,41
5343
1,37
4247
1,30
3345
1,22
30 °CQ
P
10748
1,71
8877
1,77
7260
1,75
5876
1,69
4701
1,60
3712
1,48
2888
1,35
40 °CQ
P
9376
2,18
7734
2,15
6317
2,06
5103
1,94
4069
1,78
3192
1,62
2450
1,45
50 °CQ
P
7985
2,60
6576
2,49
5363
2,33
4324
2,14
3436
1,93
2675 *
1,71
2021 *
1,51
59 °CQ
P
6706
2,94
5511
2,76
4486
2,54
3608
2,29
2855 *
2,03
2203 *
1,78


Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Гц. Это означает - температура всасываемого пара 20 °C без переохлаждения.
Эти данные являются теоретическими и предварительными значениями. Из-за этого не исключены погрешности.
Коэффициент преобразования для 60 Гц = 1,2

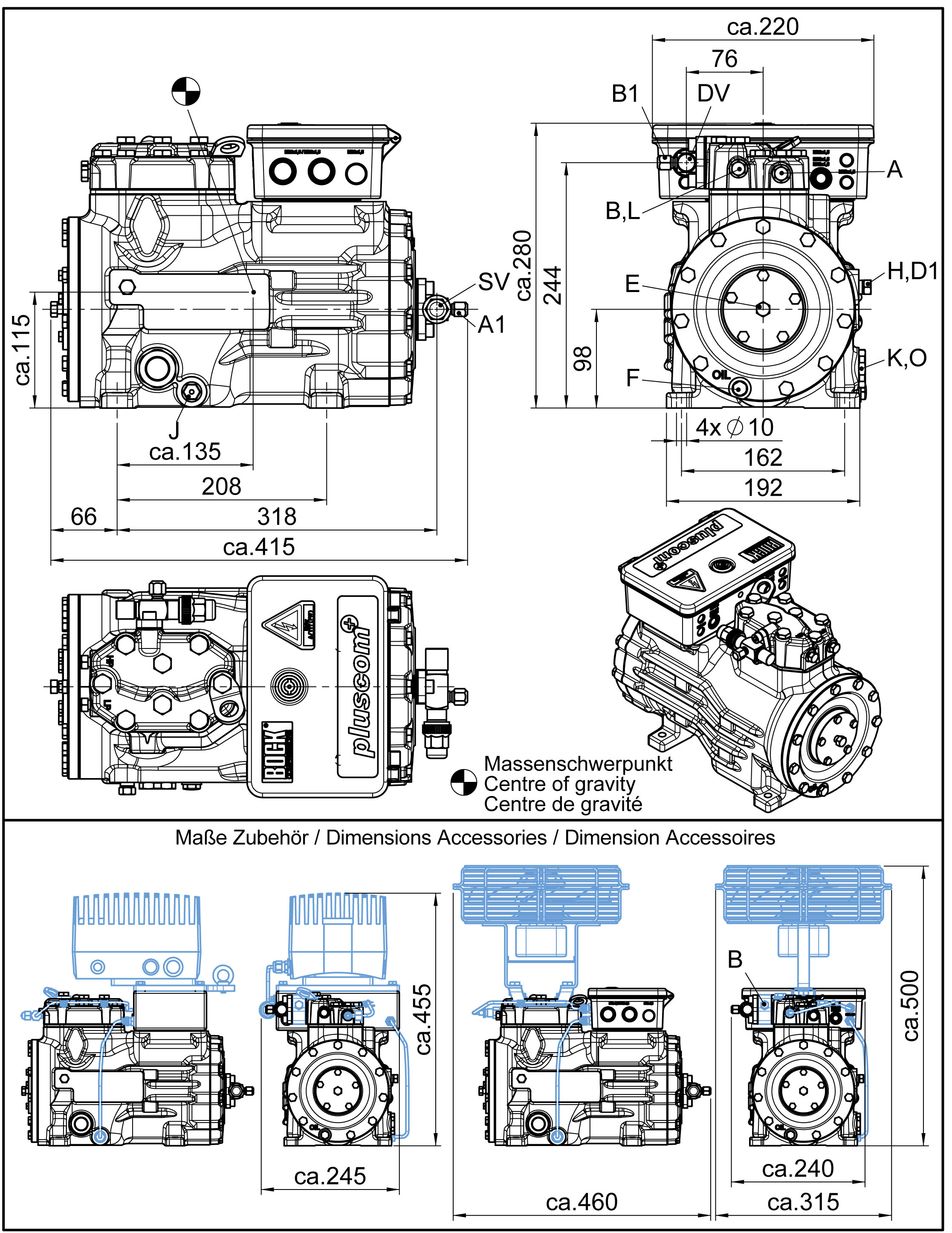

Чертёж с размерами, вид с размерами и подключениями компрессора BOCK HG12P/90-4 S
чертёж с размерами | вид с размерами и подключениями компрессора BOCK HG12P/90-4 S
Размеры и подключения
SV Запорный клапан на всасывании, труба ø 1) 16 - 5/8
DV Запорный клапан на нагнетании, труба ø 1) 12 - 1/2
A Гнездо на всасывании, незакрываемое 1/8 " NPTF
A1 Гнездо на всасывании, закрываемое 7/16 " UNF
B Гнездо на нагнетании, незакрываемое 1/8 " NPTF
B1 Гнездо на нагнетании, закрываемое 7/16 " UNF
D1 Возврат масла из маслоотделителя 1/4 " NPTF
E Манометр измерения давления масла 1/8 " NPTF
F Слив масла M 8
H Пробка для заливки масла 1/4 " NPTF
J Подключение подогревателя масла в картере 3/8 " NPTF
K Смотровре стекло 1 1/8 " - 18 UNEF
L Гнездо защитного термостата 1/8 " NPTF
O Гнездо регулятора уровня масла 1 1/8 " - 18 UNEF
1) Выводы под пайку
