XС645CХ контроллер для компрессорно конденсаторных установок.

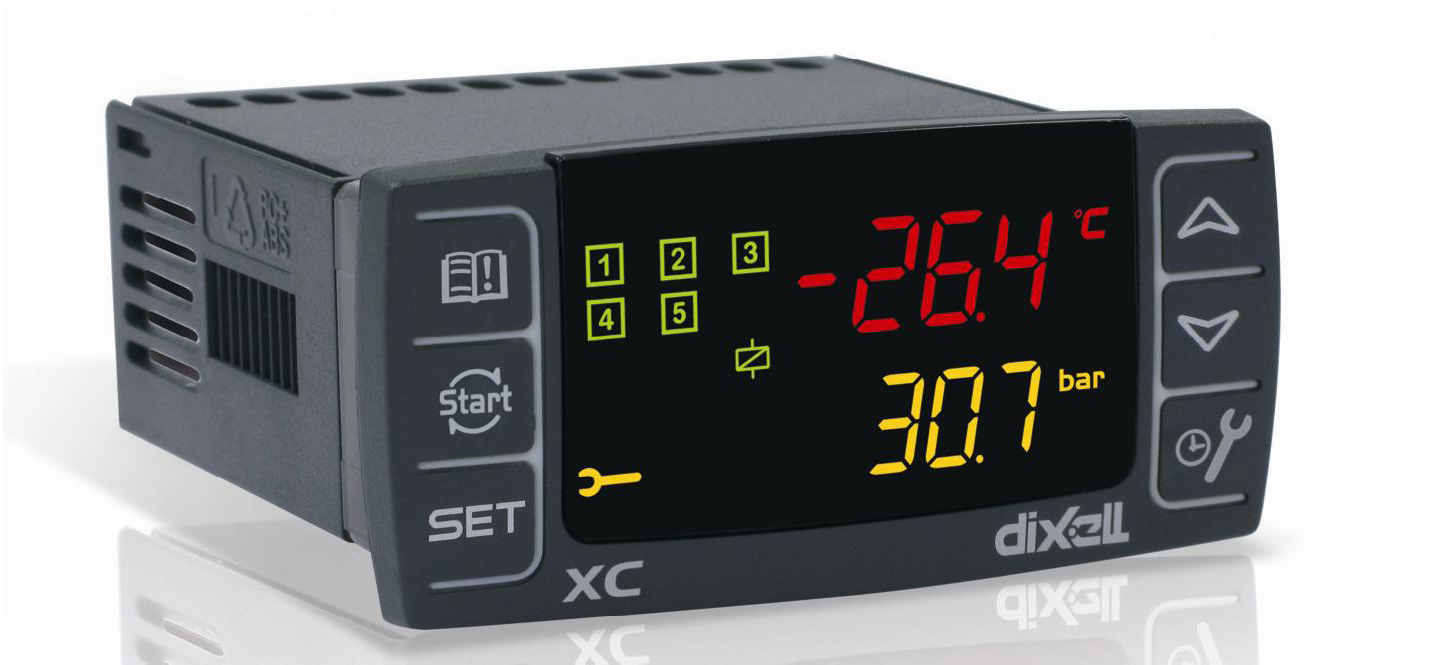

ЭЛЕКТРОННЫЙ КОНТРОЛЛЕР ДЛЯ КОМПРЕССОРНО-КОНДЕНСАТОРНЫХ УСТАНОВОК  XС645CХ


Контроллер ХС645СХ разработан для управления и компрессорами, и вентиляторами конденсатора, работающими в составе агрегата. Компрессоры могут быть цифровыми спиральными (digital scroll), простыми, многоступенчатыми или разной мощности. Управление осуществляется по типу с "нейтральной зоной" или с "зоной пропорциональности" и основано на считывании величины давления или температуры в контурах всасывания LP (низкое давление - компрессоры) и нагнетания НР (высокое давление - конденсатор). Специальный алгоритм выравнивает часы наработки компрессоров, чтобы равномерно распределять рабочую нагрузку. Данный контроллер может конвертировать сигналы датчиков как низкого, так и высокого давления и показывать их на дисплее в виде температуры. Полная информация о состоянии системы предоставляется на передней панели путем показа давления (температуры) всасывания и конденсации, состояния нагрузок, возможных аварий или условий обслуживания. Каждая нагрузка имеет свой аварийный вход, который способен остановить ее при активации. Для обеспечения общей безопасности системы также имеются два входа для реле низкого и высокого давления: при их срабатывании система останавливается. ХС645СХ можно легко запрограммировать при подаче на него питания с помощью ключа HOT  KEY. Контроллер также можно подключить к системе управления и мониторинга семейств XWEB благодаря последовательному TTL-выходу, используя стандартный протокол ModBus RTU.



Контроллер XC645CX может управлять агрегатом в составе:

-  1-4 компрессора (Компрессор №1 - Digital Scroll, но может быть и стандартный компрессор)

-   До 3 вентиляторов со ступенчатым управлением (сумма компрессоров и вентиляторов должна = 4) или управление по сигналу 0-10В или 4-25мА через инвертер или регулятор скорости.



Примечание: Аналоговый Выход 0-10В/4-20мА стандартно входит в комплектацию контроллера.







Функции прибора XС645CХ
  • Настройка установки и тип регулирования
    • Размер установки в соответствии с количеством компрессоров и вентиляторов конденсатора
    • Тип хладагента
    • Тип регулирования
    • Активация ротации
  • Конфигурация датчика всасывания
    • Тип датчика
    • Калибровка датчика
  • Конфигурация датчика конденсатора
    • Выбор датчика
    • Тип датчика
    • Калибровка датчика
  • Конфигурация других входов
    • Функции конфигурируемого цифрового входа
    • Полярность цифрового входа
    • Полярность реле низкого давления
    • Полярность реле высокого ддавления
    • Задержка цифрового входа
    • Полярность входов аварии компрессоров и вентиляторов
    • Ручной сброс аварии для компрессоров и вентиляторов
  • Индикация и Единицы измерения
    • Тип единиц измерения
    • Единицы измерения температуры
    • Единицы измерения давления
    • Разрешение для °C и бар
    • Визуализация верхней строки дисплея
    • Визуализация нижней строки дисплея
  • Регулирование компрессоров
    • Ширина зоны пропорциональности или нейтральной зоны
    • Смещение зоны пропорциональности
    • Время открытия клапана компрессора Digital Scroll при запуске
    • Время цикла Digital Scroll  для модуляции клапана
    • Минимальная мощность DGS
    • Максимальная мощность DGS
    • Минимальное время между 2 пусками одного компрессора
    • Минимальное время между выключением и последующим включением одного компрессора
    • Время задержки между включениями двух разных компрессоров
    • Время задержки между выключениями двух разных компрессоров
    • Задержка регулирования при пуске
    • Минимальное значение уставки
    • Максимальное значение уставки
  • Термостат впрыска жидкости
    • Уставка (°C) термостата впрыска жидкости
    • Дифференциал термостата впрыска охлаждающей жидкости
  • Регулирование вентиляторов
    • Ширина зоны пропорциональности
    • Время задержки между включением двух разных вентиляторов
    • Время задержки между выключением двух разных вентиляторов
    • Минимальное значение уставки
    • Максимальное значение уставки
  • Аварии - секция компрессоров
    • Запрет аварии датчика при подачи питания
    • Авария по низкому давлению (температуре)
    • Авария по высокому давлению (температуре)
    • Задержка выдачи аварии
    • Запрос на обслуживание
    • Количество работающих ступеней при неисправном датчике
  • Аварии - секция DLT
    • Температура аварии линии нагнетания DGS
    • Задержка аварии по температуре нагнетания DGS
    • Дифференциал сброса аварии линии нагнетания DGS
  • Аварии - секция вентиляторов
    • Авария по низкому давлению
    • Авария по высокому давлению
    • Задержка аварии по низкому и высокому давлению
    • Выключение компрессоров по аварии высокого давления (температуры)
    • Интервал между выключениями двух компрессоров по аварии высокого давления (температуры) для вентиляторов
    • Количество работающих вентиляторов при неисправном датчик
  • Динамическая уставка для вентиляторов
    • Контрольный датчик для динамической уставки
    • Значение наружней температуры для запуска динамического регулирования
    • Ширина зоны наружней температуры для динамической уставки
    • Дифференциал для динамической уставки
  • Аналоговый выход (опция)
    • Настройка аналогового выхода
    • Начало шкалы аналогового выхода
    • Конец шкалы аналогового выхода
    • Минимальное значение аналогового выхода
    • Процент аналогового выхода в случае неисправности датчика
  • Другое
    • Отключение реле аварий
    • Полярность релейного выхода аварий
    • Последовательный адресс
    • Версия программного обеспечения

Технические данные XС645CХ

  • Корпус: самозатухающий пластик ABS
  • Размеры: XС645CХ передняя панель 32x74 мм; глубина 70мм ("CX"-формат)
  • Монтаж:  устанавливается  в отверстие 71х29мм
  • Защита: IP20
  • Защита передней панели: IP65
  • Соединения: Съемная клеммная колодка на 6 и 14 контактов
  • Напряжение питания:  12,24В. пер./пост. тока ±10%, 50-60Гц
  • Потребляемая мощьность: 5ВА макс.
  • Дисплей: 4 цифры с красными светодиодами и 4 цифры с оранжевыми светодиодами
  • Входы: 2  NTC/PTC датчик или 2 4-20mA преобразователя.
  • Цифровые входы: без напряжения 7 контактов.
  • Реле выхода: 4 реле SPST 5(3)A; ~250B АС
  • Теристорный выход (Triac): 0,5А 230В
  • Открытый коллектор оА6: выход аварий: 12В, 40mA
  • Аналоговый выход: 4-20mA или 0-10В
  • Последовательный выход: стандартно TTL.  Протокол связи: ModBus-RTU
  • Блок памяти: данные сохраняются даже при отсутсвии питания (EEPROM).
  • Температура эксплуатации: -10...+60°C.
  • Температура хранения: -25...+60°C.
  • Относительная влажность: 20...85% (отсутствие какого-либо конденсата)
  • Диапазон измерения и регулеровки:  NTC-датчик: -40...+110°C
  • Разрешающая способность: 0,1°C, 1°F, 0.1бар, 1PSI (на выбор).
  • Точность (при температуре окружающей среды 25°C): ±0,7°C ±1 цифра
