Энергосберегающие холодильные машины на базе спиральных компрессоров COPELAND

Энергосберегающая комплектная холодильная машина-это оптимально подобранный в результате расчетов комплект холодильного оборудования предназначенный для монтажа на месте расположения холодильной камеры. Энергосберегающие холодильные машины могут использоваться для обеспечения режимов охлаждения, заморозки и хранения различных продуктов в холодильных камерах. В зависимости от условий эксплуатации энергосберегающие холодильные машины комплектуются дополнительным оборудованием. Для установки на открытой площадке (снаружи помещений) энергосберегающие холодильные машины FCA комплектуются регуляторами давления конденсации, дополнительными нагревателями и защитой от холодного запуска. Энергосберегающие холодильные машины FCR с выносным воздушным конденсатором комплектуются регуляторами давления конденсации.
По желанию заказчика энергосберегающая холодильная машина может комплектоватся малошумным или увеличенным воздушным конденсатором.

Для правильного выбора энергосберегающей холодильной машины необходимо выполнить расчет теплового баланса холодильной камеры на основании исходных данных предоставленных заказчиком.

За консультациями просим обращаться в отдел продаж группы компаний FRIGODESIGN .

Энергосберегающие холодильные машины выполнены по запатентованной схеме (патент №138287), которая позволяет получать минимально возможное давление конденсации и максимально возможное переохлаждение жидкости в конденсаторе, что обеспечивает минимально возможное энергопотребление в холодное время года. Эта инновационная схема позволяет максимально эффективно использовать холодный окружающий воздух - бесплатный ресурс, который обычно используется только частично. Чем ниже температура окружающего воздуха, тем выше экономия электроэнергии по сравнению с аналогами выполненными по обычной схеме.

В холодное время года экономия электроэнергии может достигать 50%. Применение запатентованной конструкции рекуперативного теплообменника (патент №132879) на трубопроводах между воздухоохладителем и холодильным агрегатом позволяет снизить энергопотребление на 7%...10% в зависимости от условий работы машины.

Многокомпрессорные машины оснащаются всасывающим коллектором с переохладителем жидкости запатентованной конструкции (патент №139565). Специальная конструкция коллектора со встроенным переохладителем позволяет увеличить защиту компрессоров от гидроудара, а также повышает производительность и снижает энергопотребление машины. Экономия электроэнергии зависит от условий работы машины и может достигать 30%. При этом максимальная экономия электроэнергии по сравнению с аналогами достигается в жаркое время года.

Энергосберегающие комплектные холодильные машины изготавливаются на базе новых спиральных компрессоров серии ZF EVI, специально разработанных и оптимизированных для максимального использования преимуществ технологии двухступенчатого сжатия и переохлаждения жидкости в экономайзере. Компрессоры ZF EVI характеризуются более высокими значениями холодопроизводительности и холодильного коэффициента (COP) по сравнению с имеющимися на рынке компрессорами, что обеспечивает значительную экономию электроэнергии (до 30%) и короткий срок окупаемости холодильной машины. Холодильный цикл со спиральным компрессором ZF EVI подобен двухступенчатому циклу с промежуточным охлаждением, но с использованием одного единственного компрессора, что является намного более простым решением и исключает дополнительные потери, существующие в обычной системе с двумя ступенями сжатия.

Такой способ повышения энергоэффективности компрессоров ранее использовался только на винтовых компрессорах, где и получил широкое распространение. Новые спиральные компрессоры серии ZF EVI отличаются от предыдущей серии ZF отсутствием впрыска жидкости, благодаря чему значительно увеличивается ресурс работы компрессора. Охлаждение газа в процессе сжатия происходит за счет подачи пара из экономайзера в полость сжатия. В процессе сжатия холодный пар из экономайзера смешиваясь с горячим газом снижает его температуру и тем самым снижаются затраты энергии на сжатие. Полученное в экономайзере переохлаждение жидкого хладагента увеличивает холодопроизводительность (до 40%) за счет снижения потерь при дросселировании жидкости в терморегулирующем расширительном вентиле. Это приводит к значительному увеличению холодильного коэффициента (COP), т.е. повышению энергоэффективности компрессора.

В дополнение к выше указанному возможна дополнительная экономия электроэнергии (до 25% от годового потребления энергии) за счет применения новых спиральных компрессоров серии ZF EVI Digital Scroll™, с плавным регулированием холодопроизводительности. Это происходит благодаря значительному сокращению количества пусков компрессора, а также благодаря отсутствию потерь при снижении нагрузки из-за избыточной производительности компрессора, что обеспечивается автоматической адаптацией производительности компрессора под текущую нагрузку. Энергосберегающие комплектные холодильные машины с плавным регулированием холодопроизводительности изготавливаются на базе новых спиральных компрессоров серии ZF EVI Digital Scroll™, которые базируется на уникальной технологии согласования спирального блока Copeland Compliance™. Управление производительностью достигается путем разведения спиралей в осевом направлении на небольшой период времени. Это простой и надежный механический способ для плавного регулирования производительности, прецизионного поддержания температуры и повышения эффективности системы. Спиральный компрессор Digital Scroll™ обладает самым широким диапазоном регулирования производительности в промышленности и позволяет плавно менять производительность от 10% до 100% без снижения холодильного коэффициента (COP). В результате применения двухступенчатого сжатия и высокоэффективного управления производительностью достигается максимальное энергосбережение при эксплуатации и максимальный экономический эффект. Подробнее о спиральных компрессора Copeland

Энергосберегающие комплектные холодильные машины на базе новых спиральных компрессоров серии ZF EVI с экономайзером обладают следующими преимуществами:

  • минимальное энергопотребление благодаря охлаждению газа в процессе сжатия и переохлаждению жидкого хладагента в экономайзере (экономия энергии до 30% по отношению к аналогам существующим на рынке);
  • повышенная энергоэффективность и холодильный коэффициент (до 30% по отношению к предыдущей серии компрессоров ZF и аналогам существующим на рынке);
  • повышенная холодопроизводительность (до 40% по отношению к предыдущей серии компрессоров ZF и аналогам существующим на рынке);
  • повышенный ресурс работы компрессора по отношению к предыдущей серии компрессоров ZF и аналогам;
  • широкий диапазон температур в холодильной камере от минус 35°C до +12°C;
  • высокая надежность, благодаря большой мощности привода компрессора (относительно аналогов существующих на рынке) исключает перегрев электродвигателя при выходе на режим и при перегрузках;
  • минимальный пусковой ток и пониженное энергопотребление благодаря разведению спиралей при пуске;
  • надежная смазка, благодаря низкому уносу масла в систему;
  • большой ресурс, благодаря применению тефлоновых подшипников скольжения;
  • неизменная холодопроизводительность на протяжении всего срока службы вследствие свободного, самоподстраивающегося уплотнения между спиралями;
  • повышенная устойчивость к «влажному ходу» и механическим загрязнениям благодаря радиальному согласованию спиралей;
  • внутренняя механическая защита спиралей от перегрузки.



Состав энергосберегающей комплектной холодильной машины

Узнать цену и купить холодильную машину на сайте Фригодизайн

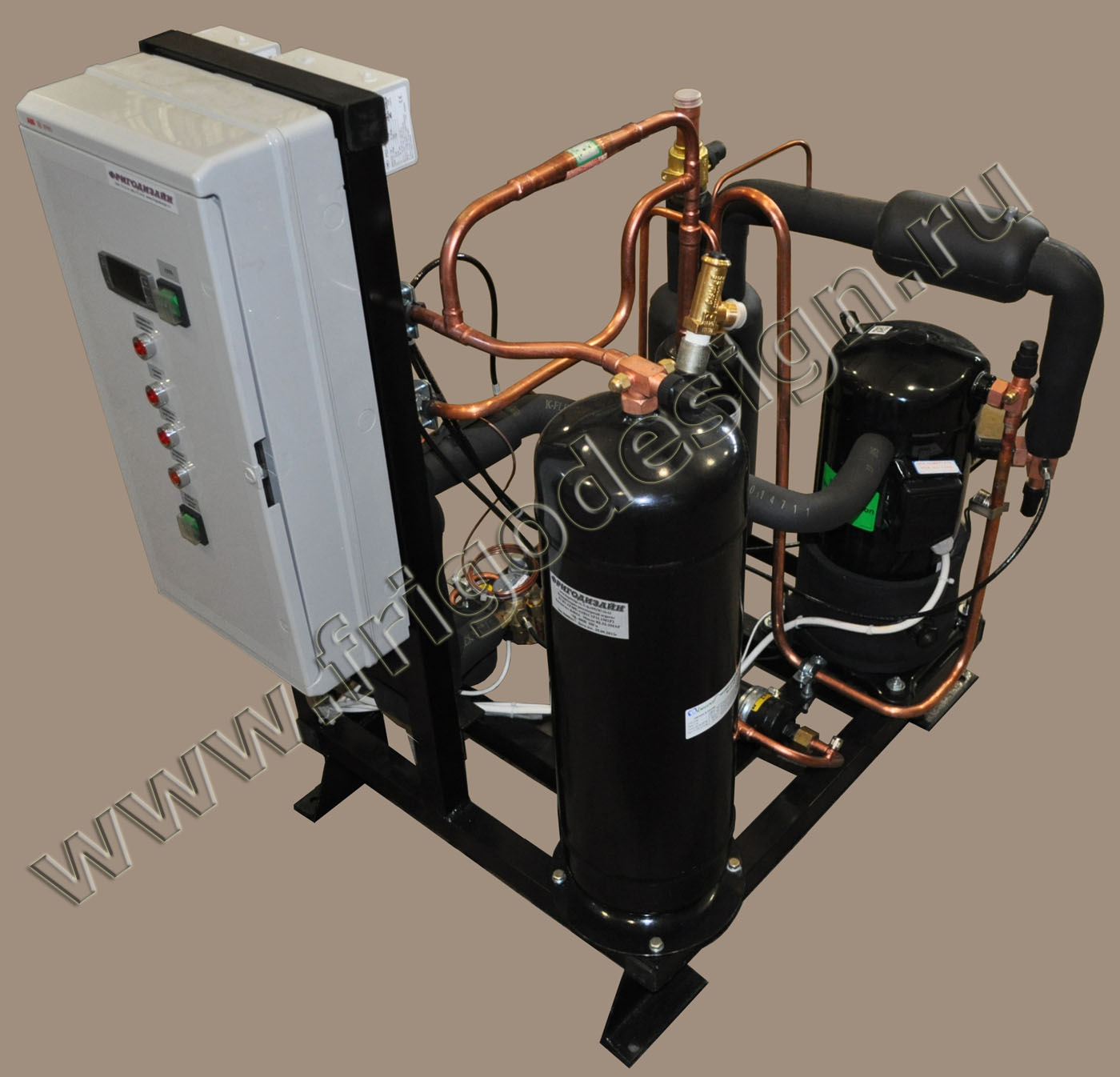

Энергосберегающая комплектная холодильная машина

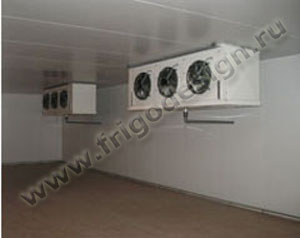

Воздухоохладители Crocco

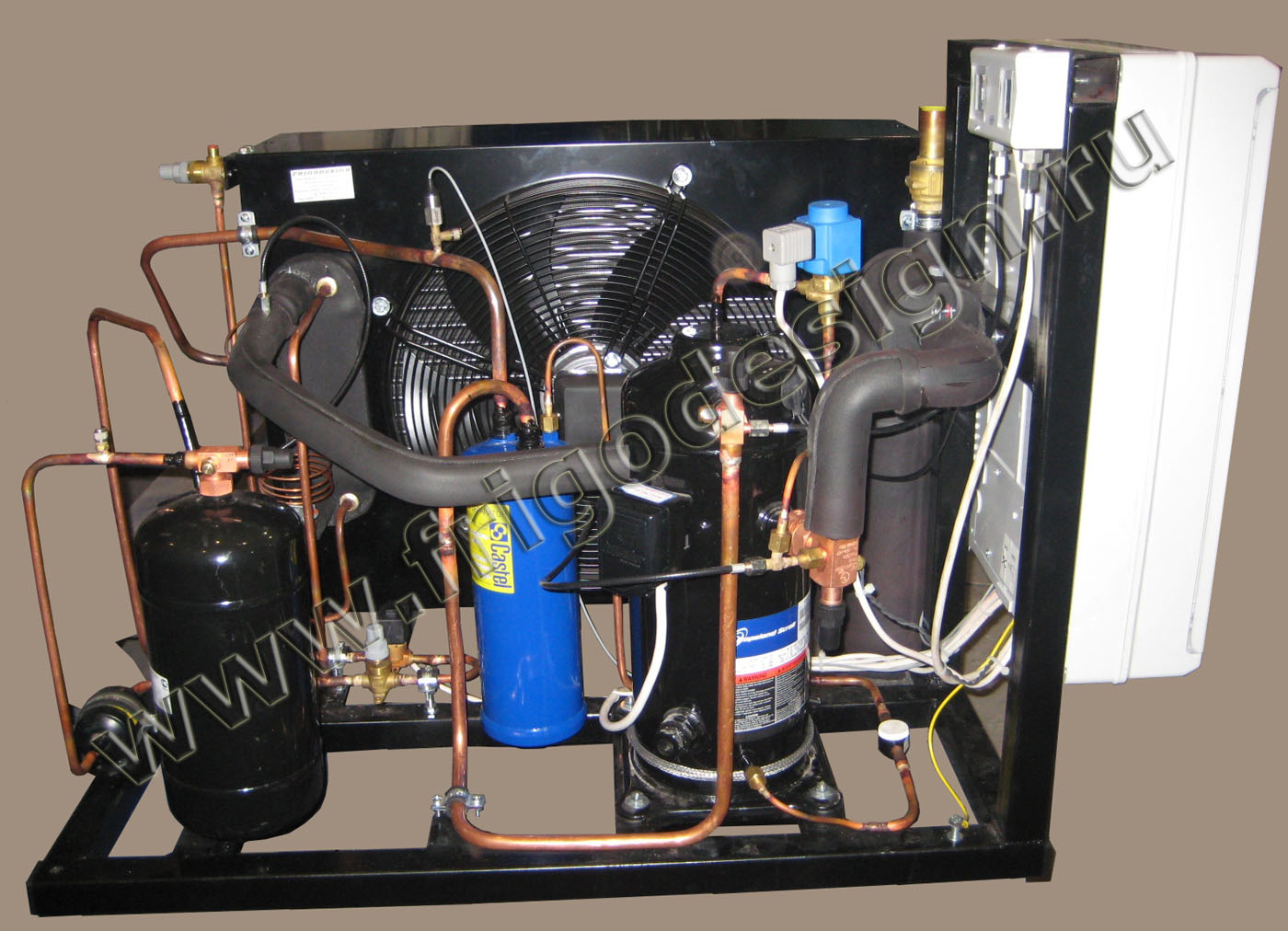

1. Энергосберегающий холодильный агрегат

Энергосберегающий холодильный агрегат представляет собой совокупность частей установленных на единой раме. Все составные части контура хладагента соединены трубопроводами. Контур испытан на прочность и герметичность.

При поставке контур хладагента агрегата заполнен азотом высокой чистоты до избыточного давления консервации, все отверстия заглушены. Электрические части агрегата подключены и проверены в объеме заказанных опций. На объекте эксплуатации необходимо соединить агрегат с воздухоохладителем и выполнить необходимые электрические соединения. Диапазон температур кипения хладагента: от  -40°С  до  +7,5°С. Диапазон температур окружающей среды от -30°С до +45°С. Хладагент: R404A или R507A. Имеются два варианта исполнения.

Агрегаты FCA являются компрессорно-конденсаторными агрегатами с конденсатором воздушного охлаждения.

Агрегаты FCR являются компрессорно-ресиверными агрегатами, конденсатор воздушного охлаждения поставляется в отдельной упаковке и может быть любым, в зависимости от требований заказчика.

Базовый состав холодильного агрегата

  • Компрессор. Герметичный спиральный компрессор Copeland серии ZF EVI или ZFD EVI Digital Scroll™  в общем корпусе с электродвигателем, заправлен холодильным маслом, уровень которого контролируется через смотровое стекло. В корпусе установлены штуцер заправки и слива масла, а также обратный клапан, предотвращающий перетекание хладагента из полости нагнетания в полость всасывания после остановки компрессора. Предусмотрен отдельный порт для впрыска пара (работа с экономайзером – режим EVI). Компрессоры Digital Scroll (D) имеют соленоидный вентиль для плавного регулирования производительности в диапазоне 10…100%. Картер компрессора оснащен нагревателем масла, электродвигатель оснащен датчиками температуры, подключенными к электронному реле защиты обмоток электродвигателя. Температура нагнетания контролируется датчиком температуры, подключенным к электронному реле защиты или механическим термостатом. Компрессор комплектуется запорными вентилями и реле давления на линиях всасывания и нагнетания хладагента.
  • Конденсатор воздушного охлаждения (с агрегатами FCR поставляется в отдельной упаковке). Высокоэффективный теплообменник с оптимальным сочетанием профилированных алюминиевых пластин и медных труб. Для охлаждения применены осевые вентиляторы с низким энергопотреблением. Корпус конденсатора изготовлен из оцинкованной стали, покрыт эмалью и обладает повышенной коррозионной стойкостью.
  • Ресивер хладагента. Оснащен запорным вентилем на выходе и имеет сертификат соответствия нормам РосТехНадзора. Корпус ресивера изготовлен из высокопрочной стали, покрыт эмалью и обладает повышенной коррозионной стойкостью.
  • Экономайзер (переохладитель). Высокоэффективный пластинчатый меднопаянный теплообменник из нержавеющей стали. Соленоидный и терморегулирующий вентили на линии подачи жидкого хладагента в экономайзер.
  • Рама. Является несущим и опорным элементом конструкции агрегата. Изготовлена из стального листа или профиля, обладает достаточной жесткостью, окрашена высококачественной противокоррозионной композицией, устойчивой к климатическим воздействиям окружающей среды. Обеспечивает возможность крепления агрегата к фундаменту и удобный доступ для технического обслуживания.

Дополнительные опции

  • Дополнительный картерный нагреватель компрессора, термостат, теплоизоляция компрессора.
  • Нагреватель ресивера жидкого хладагента и теплоизоляция ресивера.
  • Шкаф управления агрегатом, подключенный ко всем частям агрегата.
  • Теплоизолированный отделитель жидкости.
  • Ресивер жидкого хладагента увеличенного размера.
  • Жидкостной трубопровод, фильтр-осушитель, смотровое стекло с индикатором влажности, запорный вентиль.
  • Маслоотделитель, нагреватель маслоотделителя, запорный вентиль и смотровое стекло на линии возврата масла в компрессор.
  • Реле высокого давления или датчик давления для управления вентиляторами конденсатора.
  • Частотный регулятор для управления вентиляторами конденсатора.
  • Теплоизолированный всасывающий трубопровод и фильтр-очиститель.
  • Дополнительные запорные вентили.
  • Регулятор давления конденсации на линии нагнетания, дифференциальный клапан или регулятор давления на линии перепуска хладагента в ресивер, обратный клапан на линии слива жидкого хладагента в ресивер.
  • Защитный кожух.
  • Выносной воздушный конденсатор (для компрессорно-ресиверных агрегатов FCR).

Подробнее о энергосберегающих холодильных агрегатах

2. Воздухоохладитель Crocco (Италия).

Воздухоохладители Crocco отличаются высококачественным изготовлением, высоким качеством материалов (используются трубы из меди с толщиной стенки  0,4 мм) и долговечностью, что позволяет гарантировать длительную эксплуатацию оборудования.
В конструкции воздухоохладителей используются высокоэффективные и надежные вентиляторы ZIEL ABEGG, EBM и EURO MOTORS (на воздухоохладителях малой мощности). Трехфазные вентиляторы имеют два варианта подключения с различной скоростью вращения и соответственно уровнем шума, энергопотреблением и расходом воздуха.
Корпуса и поддоны всех воздухоохладителей изготовлены из высококачественного алюминия окрашенного специальной краской.

3. ТРВ, соленоидный вентиль и нагреватель сливной магистрали для воздухоохладителя.

4. Электрический шкаф управления энергосберегающей холодильной машиной (агрегат + воздухоохладитель).

Шкафы управления энергосберегающими холодильными машинами собраны на базе высококачественных комплектующих европейского производства таких фирм, как ELDON, DIXELL, General Electric, АВВ , SCHRACK, ENTRELEC и др.

  • в электрических шкафах реализован алгоритм управления с "однократным вакуумированием", используется реле времени для защиты компрессора от частых пусков и регулируемый автомат защиты компрессора, что обеспечивает максимальную защиту компрессора;
  • имеется световая индикация всех возможных аварийных ситуаций;
  • в цепи управления и во всех силовых цепях предусмотрены автоматы защиты;
  • имеется выключатель (рубильник) напряжения питания и выключатель "Работа - подогрев масла";
  • управление холодильной машиной осуществляется микропроцессорным блоком Dixell XR60CХ;
  • степень защиты шкафов IP65;
  • со шкафом управления поставляется электрическая схема, спецификация и инструкция по эксплуатации микропроцессорного блока на русском языке;
  • шкаф управления поставляется в отдельной упаковке.



 Купить холодильную машину



№п/п

Энергосберегающие среднетемпературные холодильные машины

С агрегатированным воздушным конденсатором С выносным воздушным конденсатором Воздухоохладитель Qo*, кВт Ne, кВт
Агрегат Агрегат Конденсатор
1 FCA1-ZF13E FCR1-ZF13E CN13-1-500 NHB 104-4-300 10,25 3,85
NLB 82-4-300
2 FCA1-ZF18E FCR1-ZF18E CN16-1-500 NHС 120-3-400 14,30 5,46
NLС 126-3-400
3 FCA1-ZF24E FCR1-ZF24E CN9-2-400 NHС 162-3-400 17,90 6,95
NLС 168-4-400
4 FCA1-ZF33E FCR1-ZF33E CN18-2-500 NHС 216-4-400 24,50 9,24
NLС 210-5-400
5 FCA1-ZF40E FCR1-ZF40E CN18-2-500 RHD 363-3-500 31,50 11,90
RMD 426-3-500
6 FCA1-ZF48E FCR1-ZF48E CN18-2-500 RHD 486-3-500 35,00 14,4
RMD 426-3-500

* Qo расчетная холодопроизводительность при температуре в камере 0°С, температуре окружающей среды +30°С, влажности 85%

Ne потребляемая мощность компрессора

Воздухооладители подобраны на следующие условия SC2 (dT=8K, Ткип.=-8°С, влажность 85%)

Шаг ребра у воздухоохладителей: NHB, NHС, RHD - 4,2 мм; NLB, NLС-7,0 мм, RMD-6,0 мм


№п/п

Энергосберегающие низкотемпературные холодильные машины

С агрегатированным воздушным конденсатором С выносным воздушным конденсатором Воздухоохладитель Qo*, кВт Ne, кВт
Агрегат Агрегат Конденсатор
1 FCA1-ZF13E FCR1-ZF13E CN3 NLB 62 5,7 3,57
NLC 62
2 FCA1-ZF18E FCR1-ZF18E CN5 NLB 62 8,09 4,94
NLC 93
3 FCA1-ZF24E FCR1-ZF24E CN5 2хNLB 62 10,35 6,25
NLС 126
4 FCA1-ZF33E FCR1-ZF33E CN16 NLB 82 13,80 8,40
NLC 168
5 FCA1-ZF40E FCR1-ZF40E CN18 NLC 126 17,95 10,55
RLD 256
6 FCA1-ZF48E FCR1-ZF48E CN18 NLC 168 20,70 12,3
RMD 284

* Qo расчетная холодопроизводительность при температуре в камере -18°С, температуре окружающей среды +30°С, влажности 85%

Ne потребляемая мощность компрессора

Шаг ребра у воздухоохладителей: NLB, NLС - 7,0 мм, RLD - 7,5 мм,  RMD - 6,0 мм

№п/п

Энергосберегающие среднетемпературные многокомпрессорные холодильные машины

С выносным воздушным конденсатором Воздухоохладитель Qo*, кВт Ne, кВт
Холодильная машина Конденсатор
1 FCМ1-2xZF13E CN9-2-400 NHC 216-4-400 20,50 7,70
NLC 210-5-400
2 FCМ1-2xZF18E CN18-2-500 RHD 363-3-500 28,60 10,92
RMD 318-3-500
3 FCМ1-3xZF13E CN18-2-500 RHD 363-3-500 30,75 11,55
RMD 426-3-500
4 FCМ1-2xZF24E CN18-2-500 RHD 486-3-500 35,80 13,90
RMD 426-3-500
5 FCМ1-4xZF13E CN20-3-500 RHD 648-4-500 41,00 15,40
RMD 568-4-500
6 FCМ1-3xZF18E CN20-3-500 RHD 648-4-500 42,90 16,38
RMD 568-4-500
7 FCМ1-2xZF33E CN20-3-500 RHD 648-4-500 49,20 21,80
RMD 568-4-500
8 FCМ1-3xZF24E CN62-3-630 RHD 810-5-500 53,70 20,85
RMD 710-5-500
9 FCМ1-4xZF18E CN62-3-630 RHD 810-5-500 57,20 21,84
RMD 710-5-500
10 FCМ1-2xZF40E CN62-3-630 RHD 810-5-500 63,00 23,80
RMD 966-3-630
11 FCМ1-2xZF48E CN106-2-800 2xRHD 486-3-500 70,00 28,80
RMD 966-3-630
12 FCМ1-4xZF24E CN106-2-800 2xRHD 486-3-500 71,60 27,80
RMD 966-3-630
13 FCМ1-3xZF33E CN106-2-800 2xRHD 486-3-500 73,50 27,72
RMD 966-3-630
14 FCМ1-3xZF40E CN107-2-800 2xRHD 648-4-500 94,50 35,70
2xRMD 568-4-500
15 FCМ1-4xZF33E CN107-2-800 2xRHD 648-4-500 98,00 36,96
2xRMD 568-4-500
16 FCМ1-3xZF48E CN108-3-800 2xRHD 810-5-500 105 43,20
2xRMD 710-5-500
17 FCМ1-4xZF40E CN108-3-800 2xRHD 810-5-500 126 47,60
2xRMD 966-3-630
18 FCМ1-4xZF48E CN109-3-800 3xRHD 648-4-500 140 57,60
2xRMD 966-3-630

* Qo расчетная холодопроизводительность при температуре в камере 0°С, температуре окружающей среды +30°С, влажности 85%

Ne потребляемая мощность компрессора

Воздухооладители подобраны на следующие условия SC2 (dT=8K, Ткип.=-8°С, влажность 85%)

Шаг ребра у воздухоохладителей: NHС, RHD - 4,2 мм; NLС - 7,0 мм, RMD - 6,0 мм


№п/п

Энергосберегающие низкотемпературные многокомпрессорные холодильные машины

С выносным воздушным конденсаторомВоздухоохладительQo*, кВтNe, кВт
Холодильная машинаКонденсатор
1FCМ1-2xZF13ECN16-1-500NLC 126-3-40011,687,06
2FCМ1-2xZF18ECN9-2-400NLC 168-4-40016,589,78
3FCМ1-3xZF13ECN9-2-400NLC 210-5-40017,5210,59
4FCМ1-2xZF24ECN18-2-500RLD 291-3-50021,2012,38
5FCМ1-4xZF13ECN18-2-500RLD 384-3-50023,3614,12
6FCМ1-3xZF18ECN18-2-500RLD 384-3-50024,8714,67
7FCМ1-2xZF33ECN18-2-500RLD 384-3-50028,2016,62
8FCМ1-3xZF24ECN20-3-500RLD 512-4-50031,8018,57
9FCМ1-4xZF18ECN20-3-500RLD 512-4-50033,1619,56
10FCМ1-2xZF40ECN20-3-500RLD 512-4-50036,8020,90
11FCМ1-3xZF33ECN20-3-500RLD 640-5-50042,3024,93
12FCМ1-4xZF24ECN20-3-500RLD 640-5-50042,4024,76
13FCМ1-2xZF48ECN20-3-500RLD 640-5-50042,6024,40
14FCМ1-3xZF40ECN62-3-6302хRLD 384-3-50022,2031,35
15FCМ1-4xZF33ECN62-3-6302хRLD 384-3-50056,4033,24
16FCМ1-3xZF48ECN106-2-8002хRLD 512-4-50063,9036,60
17FCМ1-4xZF40ECN106-2-8002хRLD 512-4-50073,6041,80
18FCМ1-4xZF48ECN107-2-8002хRLD 640-5-50085,2048,80

Q– расчетная холодопроизводительность при температуре в камере -18°С,  температуре окружающей среды +30°С, влажности 95%

Ne – потребляемая мощность компрессора

Воздухооладители подобраны на следующие условия SC3 (dT=7K, Ткип.=-25°С, влажность 95%)

Шаг ребра у воздухоохладителей: NLС - 7,0 мм, RLD - 7,5 мм
