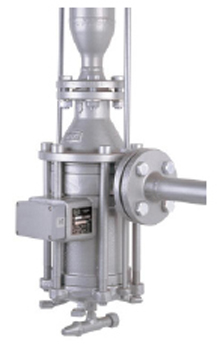

Герметичный насос WITT типа HRP 5040

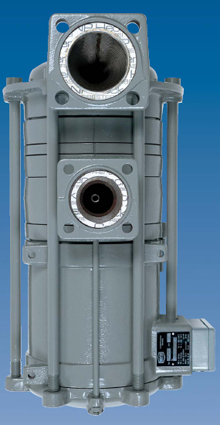

Герметичный насос WITT типа HRP 3232



Аммиачный насос WITT типа HRP 5050



Фреоновый насос WITT типа HRP 8050

Герметичные насосы WITT типа HRP предназначены для обеспечения циркуляции хладагентов 1-й и 2-й группы внутри холодильного контура. Их обозначения указывают на исполнение и рабочий диапазон температур и давлений. Насосы для хладагентов изготовлены в соотвествии со специальными требованиями безопасности особенно в части предотвращения утечек аммиака, например полость статора герметична при максимально возможном давлении (25 бар). Это предотвращает утечку хладагента при повреждении экрана ротора в т.ч. через кабельное уплотнение.
Принцип действия. Из циркуляционного ресивера жидкий хладагент поступает во всасывающий патрубок насоса, где расположен всасывающий фильтр. Входное гидродинамическое сопротивление насоса снижено конструктивными мерами. Давление хладагента повышается двухступенчато с помощью рабочих колес и напрвляющих колец насоса. Встроенный в насос эжектор обеспечивает достаточное охлаждение подшипников и электродвигателя. Через отверстие в валу часть жидкого хладагента поступает к подшипникам. В верхней части промежуточного кольца имеется маленькое байпасное отверстие соединяющее всасывающую и напорную стороны насоса. Скапливающиеся пары удаляются через это отверстие на всасывающую сторону и оттуда в циркуляционный ресивер.
В HRP 3232 конструкция позволяет при вертикальном расположении вала удаление образующихся пузырьков пара всплыванием.
В насосах с горизонтальным валом (HRP 5040, HRP 5050, HRP 8050, HRP 10080) в корпусе подшипника размещается датчик износа подшипника. Через подключение на наружной стороне насоса можно при неработающем насосе определить с помощью омметра износ подшипников. Отсутствие проводимости указывает на недопустимый износ и необходимость отправки насоса в ремонт. Полость между экраном и корпусом статора заполнена трансформаторным маслом. Масло исключает проникновение влаги и гарантирует равномерный отвод тепла от электродвигателя. В обмотку статора вмонтирован датчик контроля температуры. При достижении критического значения температуры двигатель насоса отключается.
Применение. В больших холодильных установках применение насосов необходимо для доставки хладагента к испарителям. Именно для этого предназначены герметичные насосы фирмы WITT.

Принцип насосно-циркуляционного холодоснабжения представлен на рис.1

Применение герметичных насосов WITT типа HRP для обеспечения циркуляции хладагентов

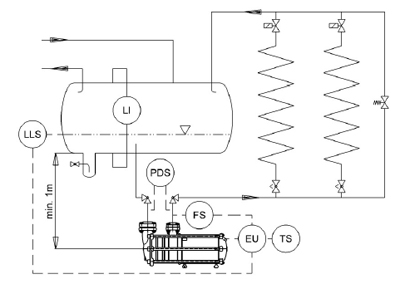

Рис.1 Насосное холодоснабжение

Герметичные насосы фирмы WITT отличаются от остальных конструкций циркуляционных насосов тем, что возрастание доли пара в потоке перекачиваемой ими жидкости (из-за возникновения и роста паровых пузырьков) не приводит к полному срыву потока перекачиваемой жидкости. Такого рода явление возникает при изменении температуры кипения в холодильной установке, особенно при ее пуске, подключении дополнительных компрессоров или ступеней сжатия. При этом во всасываемом потоке появляются пузырьки пара, которые при перекачивании являются причиной снижения массового потока. Поэтому очень важно, чтобы размеры всасывающих трубопроводов не были занижены. Предпочтительно применение горизонтальных циркуляционных ресиверов, так как это дает возможность использовать большую зону покоя для осаждения масла и создает условия стабилизации всасываемого потока.




Объемная производительность герметичных насосов WITT типа HRP

°С

50 Гц, 3х400 В

Напор,
м

Перепад давлений, бар

Объемная производительность, м3

NH3

R22

CO2

HRP
3232

HRP
5040
HRP
5050
HRP
8050
HRP
10080

Температура кипения, °С

+40°С

-40°С +40°С -40°С 0°С -40Технические характеристики герметичных насосов WITT типа HRP

CO2





2

0,11

0,14

 0,22

0,28

 0,18

0,22

5,6

5,6

13,2

15,0

30,0

55,0

4

0,23

 0,27

 0,44

 0,55

 0,36

0,44

5,0

5,0

13,0

14,6

29,9

53,7

6

0,34

 0,41

 0,67

 0,83

 0,55

0,66

4,7

4,7

12,6

14,4

29,4

53,0

8

0,45

 0,54

 0,89

 1,11

 0,73

0,88

4,4

4,4

12,2

14,2

28,7

52,5

10

0,57

 0,68

 1,11

 1,38

 0,91

1,09

4,2

4,2

12,0

13,9

28,0

52,1

15

0,85

 1,02

 1,67

 2,08

 1,37

1,64

3,6

3,5

10,5

13,2

26,1

50,3

20

1,14

 1,35

 2,22

 2,77

 1,82

2,19

3,0

2,8

9,0

12,3

24,2

46,8

25

1,42

 1,69

 2,78

 3,46

 2,28

2,74

2,3

1,8

8,0

11,5

22,4

42,6

30

1,70

 2,03

 3,33

 4,15

 2,73

3,28

-

-

5,2

10,4

20,1

37,9

35

1,99

 2,37

 3,89

 4,84

 3,19

3,83

-

-

1,5

9,1

18,2

32,7

40

2,27

 2,71

 4,45

 5,54

 3,64

4,38

-

-

-

7,5

15,0

26,6

45

2,56

 3,05

 5,00

 6,23

 4,10

4,93

-

-

-

5,2

12,5

20,4

50

2,84

 3,38

 5,56

 6,92

 4,55

5,47

-

-

-

2,0

9,1

10,9

55

3,12

 3,72

 6,11

 7,61

 5,01

6,02

-

-

-

-

-

-

60

3,41

 4,06

 6,67

 8,31

 5,46

6,57

-

-

-

-

-

-

65

3,69

 4,40

 7,22

 9,00

 5,92

7,12

-

-

-

-

-

-

70

3,98

 4,74

 7,78

 9,69

 6,37

7,66

-

-

-

-

-

-

75

4,26

 5,08

 8,34

 10,38

 6,83

8,21

-

-

-

-

-

-



Рекомендуемые диаметры труб всасывания (бак-насос)

       Модель

Максим. произ-ть (м³/ч)

Максим. напор (м)

Скорость вращения (об/мин)

Размеры патрубков

Мощность
двигателя (кВт)

Масса (кг) / Заправка масла (л)













Вход

Выход




HRP 3232 5,5 27 2900 DN32 DN32 1 43 / 0,75
HRP 5040 13,5 35 2900 DN50 DN40 2,2 63 / 1
HRP 5050 15,0 50 2900 DN50 DN50 4 83 / 1,5
HRP 8050 30,0 53 2900 DN80 DN50 4 98 / 1,5
HRP 10080 54,0 53 2900 DN100 DN80 8,8 117 / 1,6



Cальниковые насосы WITT типа GP для аммиака и фреона.



HRP 3232

HRP 5040 HRP 5050 HRP 8050 HRP 10080
DN80 DN100 DN125 DN150 DN250





Аммиачный сальниковый насос WITT типа GP 42

Фреоновый сальниковый насос WITT типа GP 51

Сальниковые насосы WITT типа GP предназначены для обеспечения циркуляции хладагентов 1-й и 2-й группы. Их обозначения указывают на исполнение и рабочий диапазон температур и давлений. Для температур ниже -50 °С применяется специальное масло.
Принцип действия. Из циркуляционного ресивера жидкий хладагент поступает во всасывающий патрубок насоса, где расположен всасывающий фильтр. Входное гидродинамическое сопротивление насоса снижено конструктивными мерами. Давление хладагента повышается двухступенчато с помощью рабочих колес и напрвляющих колец насоса. Боковые каналы в направляющих кольцах позволяют перекачивать парожидкостные смеси без сброса или изменения направления потока. Утечки хладагента по валу предотвращаются уплотнением из двух сальников и масляного затвора между ними.

Объемная производительность сальниковых насосов WITT типа GP



°С

1450 об/мин
Напор,
м
Перепад давлений, бар Объемная производительность, м3
NH3 R22 GP 41 GP 42 GP 51A GP 51 GP 52
Температура кипения, °С
+40°С -40°С +40°С -40Технические характеристики сальниковых насосов WITT типа GP
2 0,13  0,14 0,23   0,28  3,4  3,6  10,2  16,8 16,8
4 0,23  0,28  0,45  0,56  3,2  3,4  10,0  16,5  16,5
6 0,35  0,41  0,68  0,85  2,9  3,3  9,7  16,3  16,3
8 0,46  0,55  0,90  1,13  2,7  3,1  9,4  16,1  16,2
10 0,58  0,69  1,13  1,41  2,6  3,0  9,0  15,7  16,1
15 0,87  1,04  1,70  2,12  2,2  2,6  8,3  14,2  16,0
20 1,16  1,38  2,26  2,82  1,8  2,4  7,4  12,3  15,8
25 1,45  1,73  2,83  3,53  1,4  2,1  6,3  9,8  15,1
30 1,74  2,07  3,39  4,23  -  1,9  5,5  7,0  14,2
35 2,03  2,42  3,96  4,94  -  1,6  4,5  3,6  13,5
40 2,32  2,76  4,52  5,64  -  1,3  -

-

 12,5
45 2,61  3,11  5,09  6,35  -  1,1  -  -  11,1
50 2,90  3,45  5,66  7,05  -  0,8  -  -  10,4
55 3,19  3,80  6,22  7,76  -  -  -  -  9,3
60 3,48  4,14  6,79  8,46  -  -  -  -  8,0
65 3,77  4,49  7,35  9,17  -  -  -  -  6,5
70 4,06  4,83 7,92   9,87  -  -  -  -  5,0



Технические характеристики сальниковых насосов WITT типа GP

Модель

Максим. произ-ть (м³/ч)

Максим. напор (м)

Скорость вращения (об/мин)

Размеры патрубков

Модель электродвигателя для хладагентов плотностью (кг/м³) / мощность (кВт)

Масса (кг) / Заправка масла (л)













Вход

Выход




GP41/960

2,0

12

960

DN40

DN40

BG 80 (< 1,8)

68 / 1,7

GP42/960

2,3

20

960

DN40

DN40

BG 80 ( <1,4) / 0,37

72 / 1,7

GP42/960

2,3

20

960

DN40

DN40

BG 80 ( <1,8) / 0,55

74 / 1,7

GP41/1450

3,4

26

1450

DN40

DN40

BG 80 ( < 0,7) / 0,55

69 / 1,7

GP41/1450

3,4

26

1450

DN40

DN40

BG 80 ( < 0,75) / 0,75

71 / 1,7

GP41/1450

3,4

26

1450

DN40

DN40

BG 90 S ( < 1,8) / 1,1

73 / 1,7

GP42/1450

3,6

50

1450

DN40

DN40

BG 90 S ( <0,7) / 1,5

77 / 1,7

GP42/1450

3,6

50

1450

DN40

DN40

BG 90 L ( < 1,6) / 2

80 / 1,7

GP42/1450

3,6

50

1450

DN40

DN40

BG 100 L ( < 1,8) / 3

85 / 1,7

GP51A/960

6,2

17

960

DN50

DN50

BG 100 L ( < 1,8) / 1,5

117 / 2

GP51A/1450

10,2

38

1450

DN50

DN50

BG 100 L ( < 0,7) / 2,2

108 / 2

GP51A/1450

10,2

38

1450

DN50

DN50

BG 112 M ( < 1,8) / 4,0

131 / 2

GP51/960

10,9

13

960

DN50

DN50

BG 100 L ( < 1,6) / 1,5

117 / 2

GP51/960

10,9

13

960

DN50

DN50

BG 112 M ( < 1,8) / 2,2

129 / 2

GP51/1450

16,8

34

1450

DN50

DN50

BG 100 L ( < 0,7) / 3

119 / 2

GP51/1450

16,8

34

1450

DN50

DN50

BG 112 M ( < 1,4) / 4

131 / 2

GP51/1450

16,8

34

1450

DN50

DN50

BG 132 S ( < 1,8) / 5,5

157 / 2

GP52/960

10,9

28

960

DN50

DN50

BG 100 L ( < 0,7) / 1,5

133 / 2

GP52/960

10,9

28

960

DN50

DN50

BG 112 M ( < 1,4) / 2,2

145 / 2

GP52/960

10,9

28

960

DN50

DN50

BG 132 S ( < 1,6) / 3

173 / 2

GP52/960

10,9

28

960

DN50

DN50

BG 132 S ( < 1,8) / 4

187 / 2

GP52/1450/5C

16,8

70

1450

DN50

DN50

BG 132 S ( < 0,7) / 5,5

173 / 2
