Энергосберегающие холодильные машины на поршневых компрессорах Bock

Энергосберегающая комплектная холодильная машина - это специально подобранный в результате расчетов комплект холодильного оборудования предназначенный для монтажа на месте расположения холодильной камеры и обеспечивающий заданную температуру внутри охлаждаемого помещения. Холодильные машины могут использоваться для обеспечения режимов охлаждения, заморозки и хранения различных продуктов в морозильных и холодильных камерах в диапазоне температур от -35С до +16С. В зависимости от требований заказчика и условий эксплуатации холодильные машины комплектуются разнообразным дополнительным оборудованием. Для монтажа на открытой площадке холодильные машины комплектуются регуляторами давления конденсации, дополнительными нагревателями и защитой от холодного запуска компрессора. По требованию заказчика холодильная машина может быть укомплектована малошумным воздушным конденсатором. Имеется шесть вариантов по уровню шума. Для правильного выбора холодильной машины необходимо выполнить расчет теплового баланса холодильной камеры на основании исходных данных предоставленных заказчиком. За консультациями просим обращаться в отдел продаж группы компаний Фригодизайн.
Энергосберегающие холодильные машины выполнены по запатентованной схеме (патент № 138287), которая позволяет получать минимально возможное давление конденсации и максимально возможное переохлаждение жидкости в конденсаторе, что обеспечивает минимально возможное энергопотребление в холодное время года. Эта инновационная схема позволяет максимально эффективно использовать холодный окружающий воздух - бесплатный ресурс, который обычно используется только частично. Чем ниже температура окружающего воздуха, тем выше экономия электроэнергии по сравнению с аналогами выполненными по обычной схеме. В холодное время года экономия электроэнергии может достигать 50%. Применение запатентованной конструкции рекуперативного теплообменника (патент №132879) на трубопроводах между воздухоохладителем и холодильным агрегатом позволяет снизить энергопотребление на 7%...10% в зависимости от условий работы машины. Многокомпрессорные машины оснащаются всасывающим коллектором с переохладителем жидкости запатентованной конструкции. Специальная конструкция коллектора со встроенным переохладителем позволяет увеличить защиту компрессоров от гидроудара, а также повышает производительность и снижает энергопотребление машины. Экономия электроэнергиии зависит от условий работы машины и может достигать 30%. При этом максимальная экономия электроэнергии по сравнению с аналогами достигается в жаркое время года.
Энергосберегающие холодильные машины могут оснащаться частотным приводом компрессора, что обеспечивает годовую экономию электроэнергии до 25% за счет значительного снижения пусковых токов и количества пусков компрессоров, а также за счет точной подстройки производительности компрессора под текущую нагрузку, что исключает перерасход электроэнергии при пуске и во время работы.

В состав комплектной холодильной машины входят :

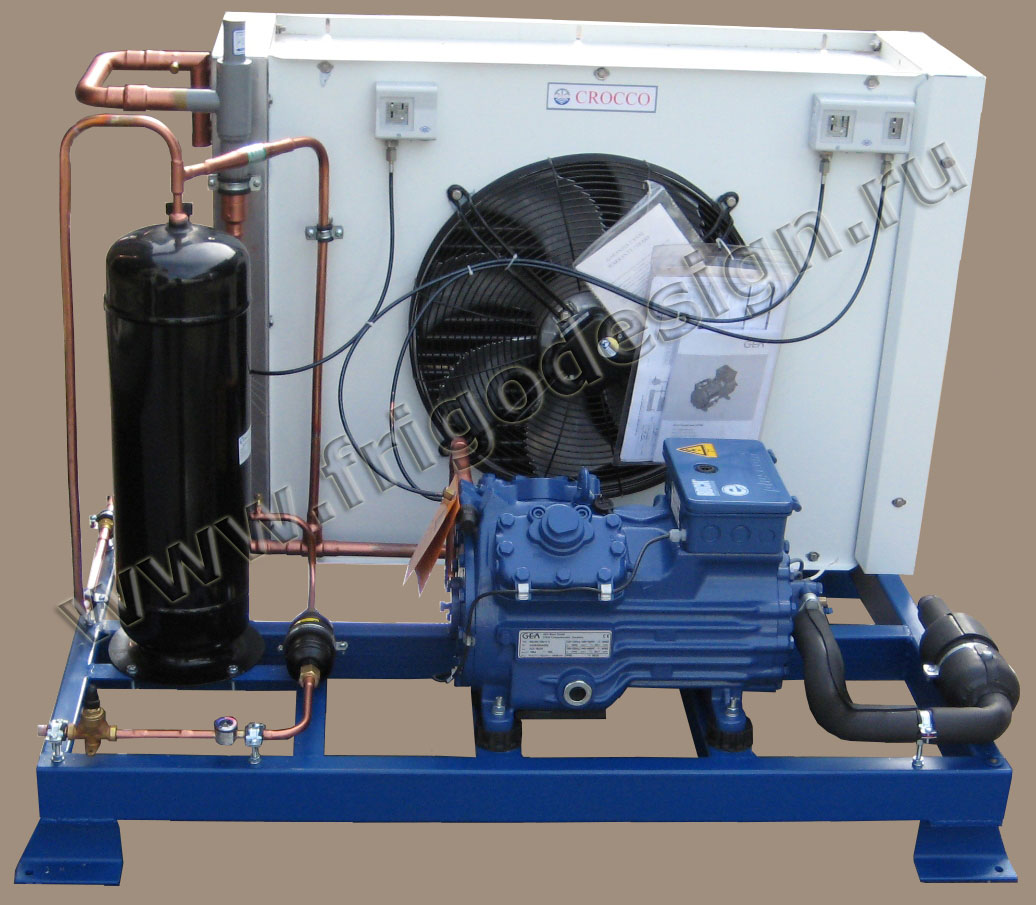

Холодильный компрессорно-ресиверный или компрессорно-конденсаторный агрегат
                                              1. Холодильный компрессорно-ресиверный или компрессорно-конденсаторный агрегат в базовой версии:

Холодильный агрегат на базе полугерметичных поршневых компрессоров Bock

   Для компрессорно-ресиверного  агрегата конденсатор поставляется в отдельной упаковке.

    Примечание: Все элементы установлены на раму и соединены трубопроводами. Агрегат заправляется сухим азотом для консервации. На каждом этапе сборки производится контроль качества.









1.1. Дополнительные опции:

  • маслоотделитель с трубопроводом возврата масла;
  • дополнительные нагреватели и термостат защиты от холодного запуска;
  • система зимнего запуска, включая регулятор давления конденсации, регулятор давления в ресивере и обратный клапан; по желанию клиента возможны другие варианты;
  • регулирование давления конденсации: прессостаты для управления вентиляторами конденсатора или регулятор скорости вращения;
  • увеличенный ресивер;
  • жидкостная магистраль, включая фильтр-осушитель, смотровое стекло и запорный вентиль;
  • всасывающая магистраль с фильтром-очистителем;
  • отделитель жидкости;
  • дополнительные запорные вентили на всасывание, нагнетание и/или на входе в ресивер;
  • дополнительный вентилятор обдува компрессора (для компрессорно-ресиверных агрегатов);
  • защитный кожух;
  • специальная компоновка агрегата (конденсатор сверху);
  • шкаф управления агрегатом;
  • по запросу поставляется дополнительное оборудование на нестандартные условия эксплуатации холодильной машины.

1.2. Энергосберегающие опции агрегатов:

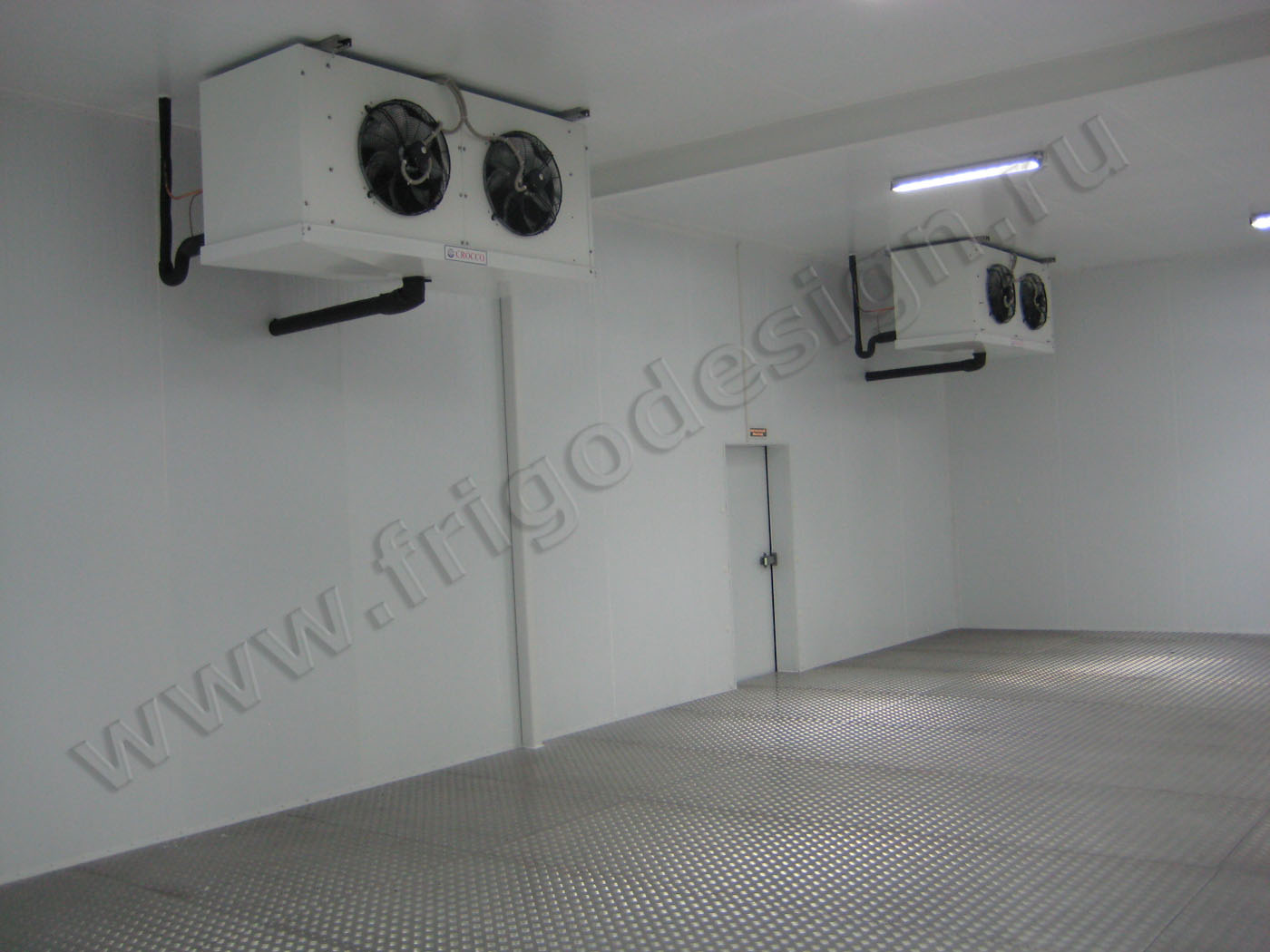

Воздухоохладитель Crocco

2.Воздухоохладитель Crocco (Италия).

Воздухоохладители Crocco отличаются высококачественным изготовлением, высоким качеством материалов (используются трубы из меди с толщиной стенки 0,4 мм) и долговечностью, что позволяет гарантировать длительную эксплуатацию оборудования. В конструкции воздухоохладителей используются высокоэффективные и надежные вентиляторы ZIEL ABEGG, EBM и EURO MOTORS (на воздухоохладителях малой мощности). Трехфазные вентиляторы имеют два варианта подключения с различной скоростью вращения и соответственно уровнем шума, энергопотреблением и расходом воздуха. Корпуса и поддоны всех воздухоохладителей изготовлены из высококачественного алюминия окрашенного специальной краской.

2.1. Исполнение воздухоохладителя и дополнительные опции:

3. ТРВ, соленоидный вентиль и нагреватель сливной магистрали для воздухоохладителя.

3.1. Энергосберегающие опции воздухоохладителя:

4. Электрический шкаф управления холодильной системой (агрегат + воздухоохладитель).

Шкафы управления холодильными машинами собраны на базе высококачественных комплектующих европейского производства таких фирм, как ELDON, DIXELL, General Electric, АВВ , SCHRACK, ENTRELEC и др.

     Цены на холодильные машины
     Купить холодильную машину


№п/п

Основные элементы среднетемпературных холодильных машин

С агрегатированным воздушным конденсаторомС выносным воздушным конденсаторомВоздухоохладительQo*, кВтNe, кВт
АгрегатАгрегатКонденсатор
1FCA1-HGX12P/60-4SFCR1-HGX12P/60-4SCN1-1-300NHB 26-1-3002,641,37
NLB 21-1-300
2FCA1-HGX12P/75-4SFCR1-HGX12P/75-4SCN1-1-300NHB 38-2-3003,411,76
NLB 30-2-300
3FCA1-HGX12P/90-4SFCR1-HGX12P/90-4SCN1-1-300NHB 38-2-3004,102,09
NLB 41-2-300
4FCA1-HGX12P/110-FCR1-HGX12P/110-4SCN7-1-400NHB 52-2-3004,762,44
NLB 41-2-300
5FCA1-HGX22e/125-4SFCR1-HGX22e/125-4SCN7-1-400NHB 78-3-3005,822,59
NLB 62-3-300
6FCA1-HGX22e/160-4SFCR1-HGX22e/160-4SCN13-1-500NHB 78-3-3007,193,18
NLB 62-3-300
7FCA1-HGX22e/190-4SFCR1-HGX22e/190-4SCN13-1-500NHB 104-4-3008,903,95
NLB 82-4-300
8FCA1-HGX34e/215-4SFCR1-HGX34e/215-4SCN13-1-500NHB 104-4-3009,494,22
NLB 82-4-300
9FCA1-HGX34e/255-4SFCR1-HGX34e/255-4SCN13-1-500NHС 108-2-40011,405,08
NLС 93-3-400
10FCA1-HGX34e/315-4SFCR1-HGX34e/315-4SCN14-1-500NHС 120-3-40014,106,23
NLС 126-3-400
11FCA1-HGX34e/380-4SFCR1-HGX34e/380-4SCN16-1-500NHС 162-3-40017,407,74
NLС 168-4-400
12FCA1-HGX4/465-4SFCR1-HGX4/465-4SCN9-2-400NHC 216-4-40021,009,89
NLC 168-4-400
13FCA1-HGX4/555-4SFCR1-HGX4/555-4SCN18-2-500NHC 216-4-40025,0011,60
NLC 210-5-400
14FCA1-HGX4/650-4SFCR1-HGX4/650-4SCN18-2-500RHD 363-3-50030,6014,10
RMD 426-3-500
15FCA1-HGX5/725-4SFCR1-HGX5/725-4SCN18-2-500RHD 486-3-50031,8014,40
RMD 426-3-500
16FCA1-HGX5/830-4SFCR1-HGX5/830-4SCN20-3-500RHD 486-3-50037,0016,70
RMD 568-4-500
17FCA1-HGX5/945-4SFCR1-HGX5/945-4SCN20-3-500RHD 648-4-50042,3019,60
RMD 568-4-500
18FCA1-HGX6/1080-4SFCR1-HGX6/1080-4SCN20-3-500RHD 648-4-50048,3023,10
RMD 568-4-500
19FCA1-HGX6/1240-4SFCR1-HGX6/1240-4SCN62-3-630RHD 810-5-50056,5027,70
RMD 710-5-500
20FCA1-HGX6/1410-4SFCR1-HGX6/1410-4SCN62-3-630RHD 810-5-50063,3031,50
2xRMD 426-3-500
21FCA1-HGX7/1620-4SFCR1-HGX7/1620-4SCN106-2-800RHD 810-5-50070,4033,10
2xRMD 426-3-500
22FCA1-HGX7/1860-4SFCR1-HGX7/1860-4SCN106-2-8002xRHD 648-4-50080,1039,20
2xRMD 568-4-500
23FCA1-HGX7/2110-4SFCR1-HGX7/2110-4SCN107-2-8002xRHD 648-4-50089,8045,70
2xRMD 568-4-500
24FCA1-HGX8/2470-4SFCR1-HGX8/2470-4SCN108-3-8002xRHD 810-5-50010851,9
2xRMD 710-5-500
25FCA1-HGX8/2830-4SFCR1-HGX8/2830-4SCN108-3-8002xRHD 810-5-50012260,3
2xRMD 710-5-500
26FCA1-HGX8/3220-4SFCR1-HGX8/3220-4SCN109-3-8003xRHD 648-4-50013769,7
3xRMD 568-4-500

* Qo  расчетная холодопроизводительность при температуре в камере 0°С,  температуре окружающей среды +30°С, влажности 85%

Ne  потребляемая мощность компрессора

Воздухооладители подобраны на следующие условия SC2 (dT=8K, Ткип.=-8°С, влажность 85%)

Шаг ребра у воздухоохладителей: NHB, NHС, RHD - 4,2 мм; NLB, NLС - 7,0 мм, RMD - 6,0 мм


№п/п

Основные элементы среднетемпературных многокомпрессорныъх холодильных машин

С выносным воздушным конденсаторомВоздухоохладительQo*, кВтNe, кВт
Холодильная машинаКонденсатор
1FCМ1-HGX12P/60-4SCN7-1-400NHB 52-2-3005,282,74
NLB 62-3-300
2FCМ1-HGX12P/75-4SCN7-1-400NHB 78-3-3006,823,52
NLB 62-3-300
3FCМ1-HGX12P/60-4SCN13-1-500NHB 78-3-3007,924,11
NLB 82-4-300
4FCМ1-HGX12P/90-4SCN13-1-500NHB 78-3-3008,204,18
NLB 82-4-300
5FCМ1-HGX12P/110-4SCN13-1-500NHB 104-4-3009,524,88
NLB 82-4-300
6FCМ1-HGX12P/75-4SCN13-1-500NHB 104-4-30010,235,28
NLB 82-4-300
7FCМ1-HGX12P/60-4SCN13-1-500NHB 104-4-30010,565,48
NLC 93-3-400
8FCМ1-HGX22e/125-4SCN13-1-500NHC 108-2-40011,645,18
NLC 93-3-400
9FCМ1-HGX12P/90-4SCN14-1-500NHC 108-2-40012,306,27
NLC 126-3-400
10FCМ1-HGX12P/75-4SCN14-1-500NHC 120-3-40013,647,04
NLC 126-3-400
11FCМ1-HGX12P/110-4SCN16-1-500NHC 120-3-40014,287,32
NLC 126-3-400
12FCМ1-HGX22e/160-4SCN16-1-500NHC 120-3-40014,366,36
NLC 126-3-400
13FCМ1-HGX12P/90-4SCN16-1-500NHC 162-3-40016,408,36
NLC 168-4-400
14FCМ1-HGX22e/125-4SCN16-1-500NHC 162-3-40017,467,77
NLC 168-4-400
15FCМ1-HGX22e/190-4SCN9-2-400NHC 162-3-40017,807,90
NLC 168-4-400
16FCМ1-HGX34e/215-4SCN9-2-400NHC 162-3-40018,988,44
NLC 168-4-400
17FCМ1-HGX12P/110-4SCN9-2-400NHC 162-3-40019,049,76
NLC 168-4-400
18FCМ1-HGX22e/160-4SCN9-2-400NHC 216-4-40021,549,54
NLC 210-5-400
19FCМ1-HGX34e/255-4SCN9-2-400NHC 216-4-40022,8010,16
NLC 210-5-400
20FCМ1-HGX22e/125-4SCN18-2-500NHC 216-4-40023,2810,36
NLC 210-5-400
21FCМ1-HGX22e/190-4SCN18-2-500RHD 363-3-50026,7011,85
RMD 426-3-500
22FCМ1-HGX34e/315-4SCN18-2-500RHD 363-3-50028,2012,46
RMD 426-3-500
23FCМ1-HGX34e/215-4SCN18-2-500RHD 363-3-50028,4712,66
RMD 426-3-500
24FCМ1-HGX22e/160-4SCN18-2-500RHD 363-3-50028,7212,72
RMD 426-3-500
25FCМ1-HGX34e/255-4SCN18-2-500RHD 486-3-50034,2015,24
RMD 426-3-500
26FCМ1-HGX34e/380-4SCN18-2-500RHD 486-3-50034,8015,48
RMD 568-4-500
27FCМ1-HGX22e/190-4SCN18-2-500RHD 486-3-50035,6015,80
RMD 568-4-500
28FCМ1-HGX34e/215-4SCN20-3-500RHD 486-3-50037,9616,88
RMD 568-4-500
29FCМ1-HGX4/465-4SCN20-3-500RHD 648-4-50042,0019,78
RMD 568-4-500
30FCМ1-HGX34e/315-4SCN20-3-500RHD 648-4-50042,3018,69
RMD 568-4-500
31FCМ1-HGX34e/255-4SCN20-3-500RHD 648-4-50045,6020,32
RMD 568-4-500
32FCМ1-HGX4/555-4SCN20-3-500RHD 648-4-50050,0023,20
RMD 710-5-500
33FCМ1-HGX34e/380-4SCN62-3-630RHD 648-4-50052,2023,22
RMD 710-5-500
34FCМ1-HGX34e/315-4SCN62-3-630RHD 810-5-50056,4024,92
RMD 710-5-500
35FCМ1-HGX4/650-4SCN62-3-630RHD 810-5-50061,2028,20
RMD 710-5-500
36FCМ1-HGX4/465-4SCN62-3-630RHD 810-5-50063,0029,67
RMD 426-3-500
37FCМ1-HGX5/725-4SCN62-3-630RHD 810-5-50063,6028,80
RMD 426-3-500
38FCМ1-HGX34e/380-4SCN106-2-800RHD 486-3-50069,6030,96
RMD 426-3-500
39FCМ1-HGX5/830-4SCN106-2-800RHD 486-3-50074,0033,40
RMD 568-4-500
40FCМ1-HGX4/555-4SCN106-2-800RHD 486-3-50075,0034,80
RMD 568-4-500
41FCМ1-HGX4/465-4SCN106-2-800RHD 648-4-50084,0039,56
RMD 568-4-500
42FCМ1-HGX5/945-4SCN106-2-800RHD 648-4-50084,6039,20
RMD 568-4-500
43FCМ1-HGX4/650-4SCN107-2-800RHD 648-4-50091,8042,30
RMD 568-4-500
44FCМ1-HGX5/725-4SCN107-2-800RHD 648-4-50095,4043,20
RMD 568-4-500
45FCМ1-HGX6/1080-4SCN107-2-800RHD 648-4-50096,6046,20
RMD 568-4-500
46FCМ1-HGX4/555-4SCN108-3-800RHD 648-4-500100,046,40
RMD 710-5-500
47FCМ1-HGX5/830-4SCN108-3-800RHD 810-5-500111,050,10
RMD 710-5-500
48FCМ1-HGX6/1240-4SCN108-3-800RHD 810-5-500113,055,40
RMD 710-5-500
49FCМ1-HGX4/650-4SCN108-3-800RHD 810-5-500122,456,40
RMD 710-5-500
50FCМ1-HGX6/1410-4SCN108-3-800RHD 810-5-500126,663,00
RMD 568-4-500
51FCМ1-HGX5/945-4SCN108-3-800RHD 810-5-500126,958,80
RMD 568-4-500
52FCМ1-HGX5/725-4SCN108-3-800RHD 810-5-500127,257,60
RMD 568-4-500
53FCМ1-HGX7/1620-4SCN109-3-800RHD 648-4-500140,866,20
RMD 568-4-500
54FCМ1-HGX6/1080-4SCN109-3-800RHD 648-4-500144,969,30
RMD 568-4-500
55FCМ1-HGX5/830-4SCN109-3-800RHD 648-4-500148,066,80
RMD 710-5-500
56FCМ1-HGX7/1860-4SCN110-4-800RHD 810-5-500160,278,40
RMD 710-5-500
57FCМ1-HGX5/945-4SCN110-4-800RHD 810-5-500169,278,40
RMD 710-5-500
58FCМ1-HGX6/1240-4SCN110-4-800RHD 810-5-500169,583,10
RMD 710-5-500
59FCМ1-HGX7/2110-4SCN111-4-800RHD 810-5-500179,691,40
RMD 710-5-500
60FCМ1-HGX6/1410-4SCN111-4-800RHD 1456-4-630189,994,50
RMD 1280-4-630
61FCМ1-HGX6/1080-4SCN111-4-800RHD 1456-4-630193,292,4
RMD 1280-4-630
62FCМ1-HGX7/1620-4SCN112-5-800RHD 1456-4-630211,299,3
RMD 1280-4-630
63FCМ1-HGX8/2470-4SCN113-5-800RHD 1456-4-630216,0103,8
RMD 1280-4-630
64FCМ1-HGX6/1240-4SCN113-5-800RHD 1456-4-630226,0110,8
RMD 1280-4-630
65FCМ1-HGX7/1860-4SCN113-5-800RHD 1456-4-630240,63117,6
RMD 710-5-500
66FCМ1-HGX8/2830-4SCN113-5-800RHD 1456-4-630244,0120,6
RMD 710-5-500
67FCМ1-HGX6/1410-4SВN140-6-800RHD 810-5-500253,2126,0
RMD 1280-4-630
68FCМ1-HGX7/2110-4SВN140-6-800RHD 810-5-500269,4137,1
RMD 1280-4-630
69FCМ1-HGX8/3220-4SВN141-8-800RHD 810-5-500274,0139,4
RMD 1280-4-630
70FCМ1-HGX7/1620-4SВN141-8-800RHD 810-5-500281,6132,4
RMD 1280-4-630
71FCМ1-HGX7/1860-4SВN141-8-800RHD 810-5-500320,4156,8
RMD 1280-4-630
72FCМ1-HGX8/2470-4SВN141-8-800RHD 810-5-500324,0155,7
RMD 1280-4-630
73FCМ1-HGX7/2110-4SВN142-8-800RHD 1120-4-630359,2182,8
RMD 980-4-630
74FCМ1-HGX8/2830-4SВN142-8-800RHD 1120-4-630366,0180,9
RMD 1280-4-630
75FCМ1-HGX8/3220-4SCN112-5-800RHD 1456-4-630411,0209,1
RMD 1280-4-630
76FCМ1-HGX8/2470-4SCN112-5-800RHD 1456-4-630432,0207,6
RMD 1280-4-630
77FCМ1-HGX8/2830-4SCN113-5-800RHD 1456-4-630488,0241,2
RMD 1280-4-630
78FCМ1-HGX8/3220-4S2хВN141-8-800RHD 1120-4-630548,0278,8
RMD 1280-4-630

Q– расчетная холодопроизводительность при температуре в камере 0°С,  температуре окружающей среды +30°С, влажности 85%

Ne – потребляемая мощность компрессора

Воздухооладители подобраны на следующие условия SC2 (dT=8K, Ткип.=-8°С, влажность 85%)

Шаг ребра у воздухоохладителей: NHС, RHD - 4,2 мм; NLС - 7,0 мм, RMD - 6,0 мм
