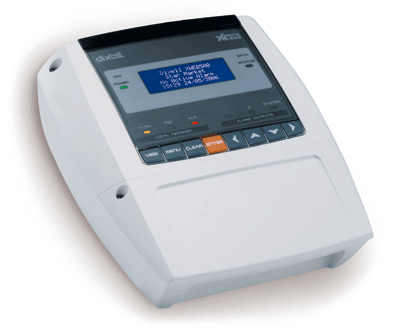

Сервер компьютерного контроля и мониторинга XWEB500

XWEB500 - Сервер компьютерного контроля и мониторинга для малых и средних сетей, подходит для управления промышлеными и коммерческими холодильными системами минирынков, бензозаправочных станций и складов. Благодаря его инновационным и мощным особенностям, XWEB500 подходит также для управления холодильными прилавками и другим холодильным оборудованием универсамов и супермаркетов, с сохранением настроек и истории работы в памяти.

XWEB500 работает под управлением операционной системы LINUX O.S., это дает возможность пользователю визуально управлять установленными устройствами, предоставляя обслуживающему персоналу интуитивно понятные и удобные в работе графики и рисунки. Поддерживает стандартные браузеры, Internet Explorer, Netscape, Firefox и Mozilla.

Блок может работать или как автономный сервер, посредством встроенной клавиатуры и дисплея, или совместно с PC, используя кабель USB. Может быть подключен удаленно через интранет , интернет и модемное соеденение.

XWEB500 совместим с беспроводными модулями, позволяя объеденять их в общую сеть, и снизить затраты на прокладку проводов. Встроенная память (128 МБ) позволяет XWEB500 управлять 100 устройствами и сохранять историю работы в течении одного года.

Технические характеристики XWEB 500

  • Корпус: пластик ABS
  • Размеры: 230x210x87mm
  • Установка: на рабочем столе, стене или панели
  • Напряжение питания: 110, 230Vac
  • Максимальная потребляемая мощность: 20W
  • Центральный процессор: 200MHz
  • Оперативная память: 32 МБ
  • Дополнительная Flash память: 128 МБ
  • Количество подключаемых контроллеров: до 100
  • Модем: внутренний дополнительный - поддержка GSM

Особенности:

Яркий, удобочитаемый темно-синий дисплей (4x20), 8 кнопочная клавиатура и 8 светодиодов обеспечивают всесторонний краткий обзор состояния системы.

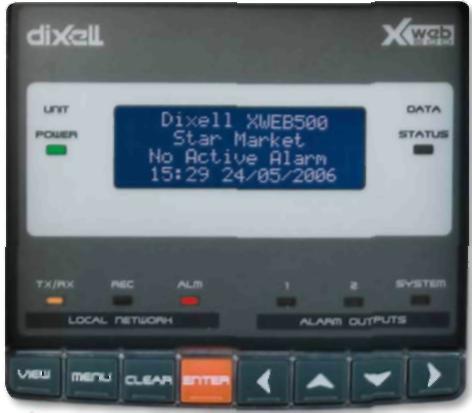

Яркий, удобочитаемый темно-синий дисплей XWEB500

Посредством клавиши VIEW, возможно, загрузить настройки контроллера и управлять им.
Посредством клавиши ENTER можно просмотреть текущий список установок.

Благодаря его современному дизайну XWEB500 можно установить на столе,

Установка XWEB500 на столе

повесить на стену, либо встроить на переднюю панель электрического шкафа.

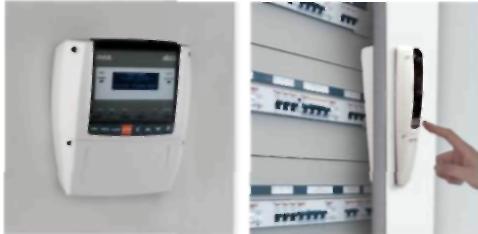

Установка XWEB500 в шкафу управления

Возможности подключения

К серверу XWEB 500 можно получить удаленный доступ, используя несколько методов:

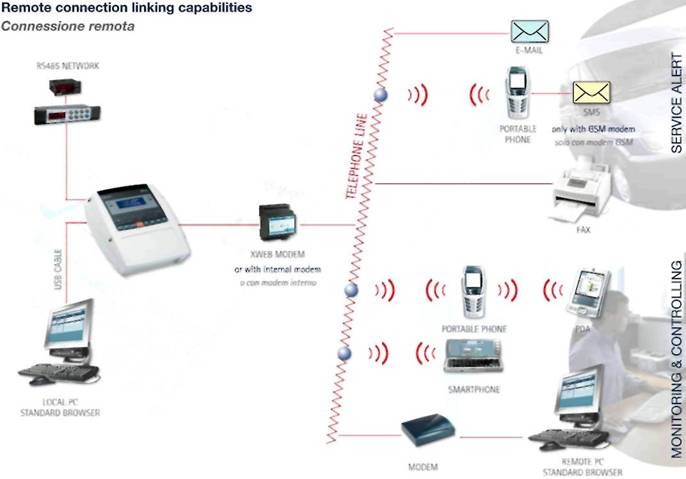

с помощью внутреннего GSM модема или внешнего модема;

Возможности подключения XWEB500, с помощью внешнего модема или внутреннего GSM модема

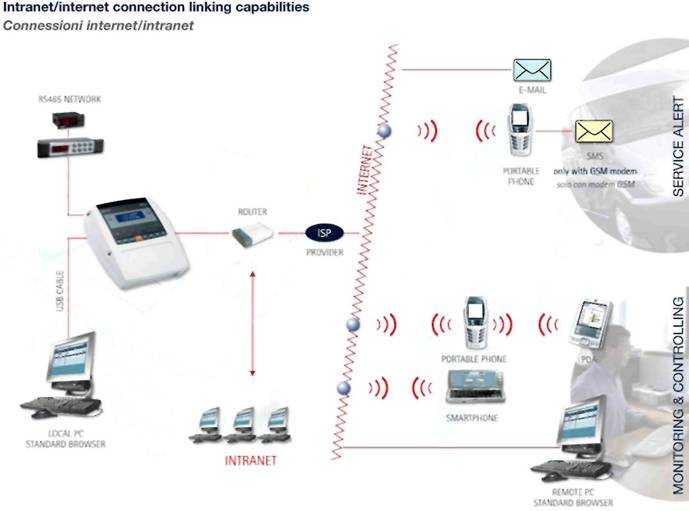

соеденением с местной сетью Ethernet и Intranet, посредством стандартного разъёма RJ45 или прямой интернет-связью, если предоставлен статический IP адрес.

Возможности подключения XWEB500 в сеть Ethernet

Связь через palmtop (PDA)

Когда связь установлена посредством компьютера Palmtop (PDA), XWEB500 автоматически распознаёт его, что делает несколько загрузочных страниц доступными. На них можно выделить все необходимые параметры прибора, и послать ему команду.

Связь через palmtop (PDA) c сервером XWEB500

Конфигурация прибора и аварийное управление

С XWEB500 пользователь имеет возможность создать ряд вариантов и правил, которые могут расположиться от простой системы конфигурации к ассоциации специальных вариантов для любых подключенных приборов и разнообразных правил для аварийных ситуаций.

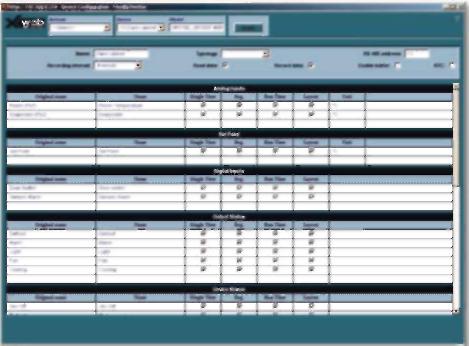

Экран конфигурации устройства и аварийное управление сервером XWEB500

Представление устройств

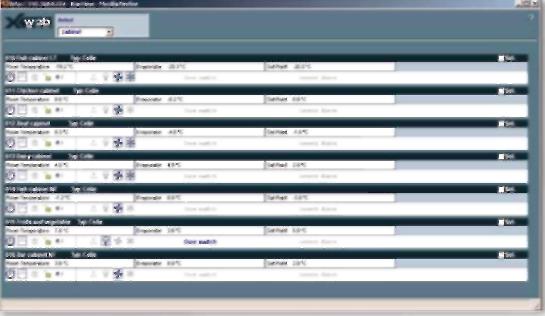

Функция "времени работы" показывает несколько устройств одновременно в уникальном окне. Это - динамическая страница, и данные обновляются в режиме реального времени.

Динамическая страница, данные на которой обновляются в режиме реального времени


Статус подключенных устройств (также от других изготовителей) показан просто и ясно, даже если отображается всесторонняя информация от контроллеров.

Благодаря XWEB500, пользователь имеет интуитивное, мощное и в то же самое время, очень универсальное устройство, которое позволяет ему изменять различные функционирующие параметры контроллеров.

SMS, ФАКС, электронная почта

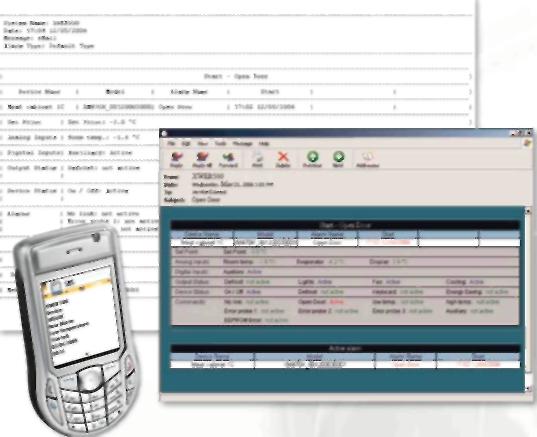

Новая технология, посылающая SMS через Интернет. XWEB500 использует специальную мобильную программу, чтобы посылать SMS, это позволяет производить обслуживание, еще более надежнее чем стандартный модем GSM. Пользователь может также иметь всю статистику обслуживания холодильной системы. Аварийные сообщения, передаются через ФАКС или электронную почту сервисной службе.

Программа отправки сообщений по SMS, ФАКСу и электронной почте сервера XWEB500


Контроль линии RS485

Мощный новый инструмент в состоянии проверить работу и статистические данные для каждого контроллера, выполняя функциональный тест для каждого устройства, подключенных к сети RS485. Вы можете получить информацию относительно качества связи. Инструмент очень полезен особенно, когда есть потребность, анализировать проблемы сети. Вы можете легко выяснить, какой контроллер имеет проблемы со связью.

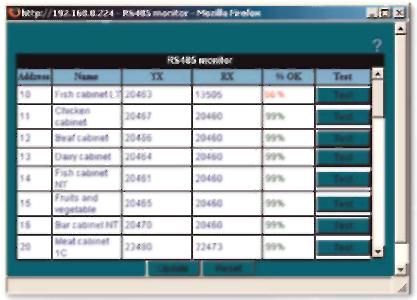

Программа контроля линии RS485 сервера XWEB500


Планировщик

Планировщик - мощный графический инструмент, чтобы управлять командами, посылаемыми контроллерам. Вы можете быстро увидеть краткий обзор всей ежедневной деятельности. Это означает, что очень просто планировать режимы энергосбережения или оттайки.

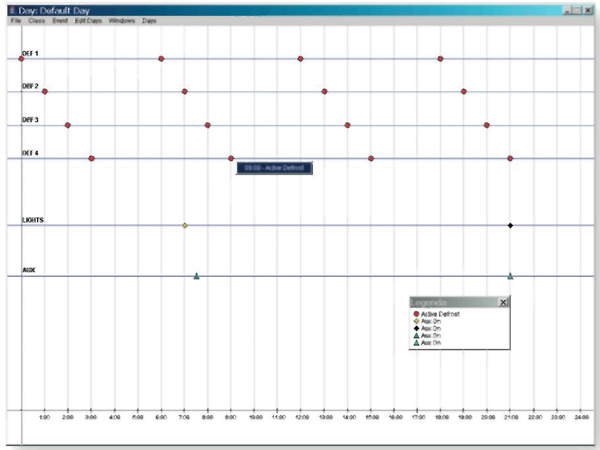

Программа Планировщик сервера XWEB500


Расположение и глобальные команды

Мощный графический редактор, который не требует установки дополнительного программного обеспечения на вашем ПК, делает использование XWEB500 идеальным решением. Используя эту функцию пользователь может получить доступ ко всем оперативным данным контроллеров и даже послать команду контроллеру. Глобальный выбор команд позволяет посылать многократные команды одному или более контроллерам одновременно. Кроме того, используя цифровой вход возможно автоматически начать посылку команд.

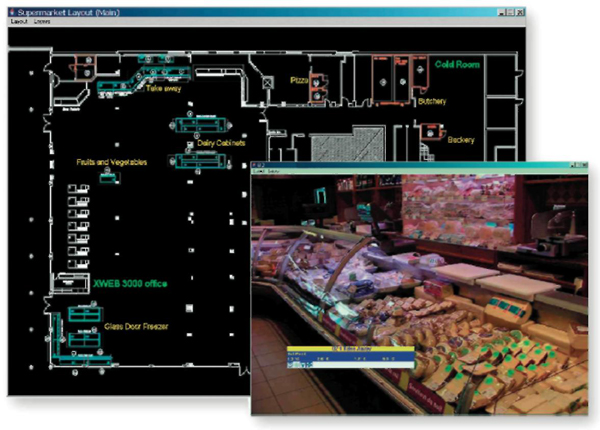

Графическое отображение информации сервером XWEB500


Графики

Графики дают фундаментальную важность для анализа и диагностики приборов, связанных с системой, для согласования переменных и температуры хранения продуктов питания. Чтобы выполнять эту важную функцию XWEB3000 может создавать графики, способные представить множество аналоговых переменных, температуры режимов работы, состоятия механизмов и аварийные соощения на одной иллюстрированной схеме. Это позволяет пользователю иметь точное представление снимка важных переменных, для легкого диагноза состояния системы и возникающих проблем.

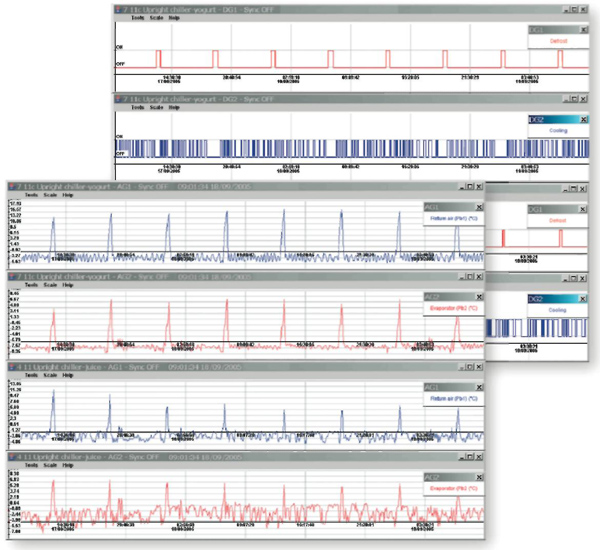

Программа вывода графиков сервера XWEB500
