Среднетемпературные промышленные высокоэффективные холодильные агрегаты на базе винтовых полугерметичных компрессоров J&E HALL серии HSM предназначены для холодоснабжения технологического оборудования предприятий пищевой, перерабатывающей, химической и фармацевтической промышленности. Они могут использоваться для холодильных камер быстрого охлаждения и хранения различных продуктов: мяса, рыбы, пельменей, вареников, блинчиков, мясных и рыбных полуфабрикатов, овощей, грибов, ягод и т.п. Применение маслоохладителей позволяет использовать эти промышленные холодильные агрегаты при низких температурах кипения и высоких температурах конденсации. Благодаря использованию оригинальной системы регулирования температуры масла холодильные агрегаты с воздушным маслоохладителем устойчиво запускаются и надежно работают даже при очень низких температурах окружающего воздуха. Возможно исполнение с маслоохладителем термосифонного типа, а также с маслоохладителем и конденсатором водяного охлаждения. В состав промышленных холодильных агрегатов входит полный комплекс приборов автоматики, что обеспечивает защиту винтовых полугерметичных компрессоров J&E HALL от любых аварийных режимов. Промышленные холодильные агрегаты могут изготавливаться по техническому заданию заказчика. Большое количество дополнительных опций позволяет заказчику выбрать необходимую комплектацию для любого варианта применения. Использование экономайзера позволяет увеличить холодопроизводительность и получить превосходный холодильный коэффициент и КПД. Применение в конструкции агрегата энергосберегающих опций позволяет получать очень большую годовую экономию электроэнергии и короткие сроки окупаемости холодильного агрегата. Благодаря применению энергосберегающих технических решений и высокоэффективных винтовых полугерметичных компрессоров J&E HALL, эти промышленные холодильные агрегаты имеют целый ряд преимуществ:

  • Плавное регулирование производительности компрессоров в пределах 25% ... 100%;
  • Широкий ряд холодопроизводительностей;
  • Небольшие габаритные размеры и масса;
  • Низкий уровень шума и вибраций;
  • Низкое энергопотребление, превосходный холодильный коэффициент (CОР) и общий КПД;
  • Возможность использования азонобезопасных хладагентов:  R404A, R507A, R407С, R134а и др.;
  • Широкий диапазон температур применения;
  • Простота монтажа и эксплуатации;
  • Возможность увеличения производительности и холодильного коэффициента (СОР) путем использования экономайзера;
  • Возможность использования промышленных холодильных машин при высоких температурах окружающего воздуха и низких температурах хладоносителя за счет присоединения наружного маслоохладителя для непрерывной работы при экстремальных давлениях и температурах;
  • Большой запас мощности электродвигателя позволяет компрессору легко переносить перегрузки и повышенный перегрев всасываемого газа;
  • Большой запас прочности и высокий уровень надежности - отсутствие механических повреждений даже в случае перегрузок компрессора;
  • Применение в конструкции компрессора самых современных технологий и композитных материаллов снижающих коэффициент трения;
  • Низкая нагрузка на подшипники компрессора, благодаря разгрузке ротора и как следствие огромный ресурс подшипников;
  • Большие межсервисные интервалы и длительный ресурс работы;
  • Простота обслуживания и ремонта;
  • Конкурентоспособные цены и высокая экономическая эффективность.

    ФРИГОДИЗАЙН® производит холодильные агрегаты на базе компрессоров BITZER, BOCK и J&E HALL (см. раздел Агрегаты).



    Состав промышленного холодильного агрегата

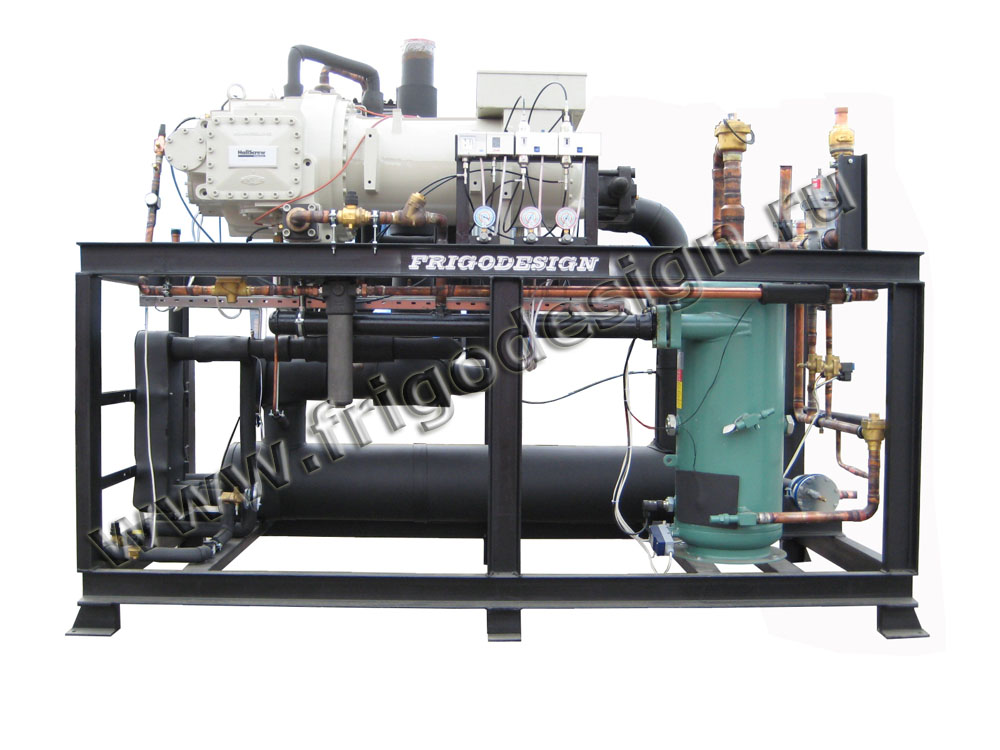

    Промышленный высокоэффективный холодильный агрегат на базе винтового полугерметичного компрессора J&E HALL серии HSM











    • Промышленный высокоэффективный винтовой полугерметичный компрессор J&E HALL серии HSM, с картерным нагревателем, запорными вентилями, регулятором производительности 25%...100% и дачиком положения регулятора, датчиками температуры нагнетания и электродвигателя, электронным реле тепловой защиты и электронным блоком контроля напряжения питания.
    • Пластинчатый теплообменник переохладитель жидкого хладагента (экономайзер) с запорным вентилем, смотровым стеклом, соленоидным и терморегулирующим вентилями, фильтром и обратным клапаном (для агрегатов с экономайзером).
    • Ресивер жидкого хладагента с обратным клапаном на входе, запорными вентилями на входе и выходе, а также смотровыми стеклами нижнего и верхнего уровня и предохранительным клапаном.
    • Нагнетательная магистраль с обратными клапанами, пилотным регулятором давления нагнетания (конденсации), запорным вентилем и регулятором давления в ресивере.
    • Магистраль масла в составе: маслоотделитель с запорным и заправочным вентилем, смотровыми стеклами уровня масла и предохранительным клапаном, термостатом, электронагревателями и датчиком уровня масла, вентили автоматической системы регулирования температуры масла и запорный вентиль, а также фильтр масла, соленоидный вентиль и смотровое стекло.
    • Жидкостная магистраль с фильтром-осушителем, смотровыми стеклами с индикатором влажности, заправочным и запорными вентилями.
    • Теплоизолированная всасывающая магистраль с отделителем жидкости, запорным вентилем и разборным фильтром-очистителем.
    • Соединительные трубопроводы и теплоизоляция.
    • Реле высокого и низкого давления, а также дифференциальные реле давления масла.
    • Манометры нагнетания, всасывания и давления масла.
    • Датчик давления кипения, конденсации и датчик температуры масла.
    • Пылевлагозащищенный шкаф управления (исполнение IP65) с микропроцессорными блоками управления, с индикацией температур, давления кипения, конденсации и всех аварийных режимов. Ступенчатое управление вентиляторами конденсатора и плавное регулирование холодопроизводительности компрессора 25%...100%. Шкаф управления может устанавливаться на раме агрегата или поставляться в отдельной упаковке.
    • Все элементы установлены на раме, соединены трубопроводами и подключены к клеммной коробке или к шкафу управления.
    • Заправка сухим азотом для консервации.
    • Контроль качества сборки, полная проверка холодильного агрегата в сборе со шкафом управления, настройка и программирование всех приборов автоматики перед отгрузкой заказчику.
    • Документация.

    Дополнительные опции

    • Исполнение для хладагентов R404A, R507A, R407С, R134а.
    • Габаритные и присоединительные размеры по техническому заданию заказчика.
    • Ресивер увеличенного размера.
    • Дополнительные запорные вентили на жидкостной и всасывающей магистрали.
    • Выносной конденсатор и маслоохладитель воздушного охлаждения.
    • Исполнение с маслоохладителем термосифонного типа.
    • Воздухоохладители в комплекте с соленоидными и терморегулирующими вентилями и отдельным шкафом управления с индикацией температуры в камере, режимов работы и всех аварийных ситуаций, который устанавливается непосредственно около дверей холодильных камер и поставляется в отдельной упаковке.
    • Холодильная камера из сендвич-панелей с пенополиуретановой теплоизоляцией.
    • Другое оборудование.



    Энергосберегающие опции

    • Пластинчатый теплообменник переохладитель жидкого хладагента (экономайзер) с запорным вентилем, смотровым стеклом, соленоидным и терморегулирующим вентилями, фильтром и обратным клапаном.
    • Воздухоохладители могут быть укомплектованы электронными терморегулирующими вентилями.
    • Адиабатическая система охлаждения воздуха на входе в конденсатор за счет его увлажнения. Применяется с воздушным конднсатором при высоких температурах окружающего воздуха, а также для экономии электроэнергии.
    • Воздушный конденсатор с центробежным вентилятором ( оставляется в отдельной упаковке).
    • Испарительный конденсатор воздушного охлаждения (поставляется в отдельной упаковке).
    • Исполнение с конденсатором и маслоохладителем водяного охлаждения.
    • Градирня и гидромодуль (поставляются отдельно) в составе: жидкостной насос (один или более), емкость для воды, арматура, автоматика, трубопроводы, рама, щит управления, система водоподготовки.
    • Дополнительный переохладитель жидкого хладагента.
    • Регенеративный теплообменник.
    • Частотный привод компрессоров, вентиляторов, насосов.
    • Комплект арматуры и автоматики для оттайки испарителей горячими парами.
    • Циркуляционный ресивер с насосами подачи хладагента, арматурой, автоматикой и шкафом управления.
    • Теплообменник-рекуператор тепла для подогрева воды или промежуточного теплоносителя.
    • Система компьютерного управления и мониторинга.


    Среднетемпературные промышленные холодильные агрегаты без экономайзера
    на R22 (Ткип= 10 С... -28 С)

    Модель

    Tкип.= 5oC

    		 Tкип.= 0oC Tкип.= -5oC Tкип.= -10oC Tкип.= -15oC
    Qo, кВт Ne, кВт Qo, кВт Ne, кВт Qo, кВт Ne, кВт Qo, кВт Ne, кВт Qo, кВт Ne, кВт
    HSM3118-3MRB 184,4 49,0 154,5 47,1 128,1 45,5 104,9 44,1 84,3 43,0
    HSM3120-3MRB 224,4 59,1 188,0 56,7 155,9 54,8 127,6 53,2 102,6 51,8
    HSM3121-3MRB 258,2 69,7 216,3 65,3 179,3 63,1 146,8 61,2 118,0 59,6
    HSM3216-3MRB 272,6 73,3 227,9 69,0 188,9 65,8 155,1 63,3 125,8 61,6
    HSM3122-3MRB 295,4 77,7 247,4 74,7 205,2 72,1 168,0 70,0 135,0 68,1
    HSM3218-3MRB 338,0 88,9 279,0 83,7 231,3 79,7 189,9 76,8 154,0 74,7
    HSM3220-3MRB 412,1 108,6 344,5 102,3 285,5 97,4 234,4 93,8 190,2 91,3
    HSM3221-3MRB 467,7 122,0 391,0 114,9 324,1 109,5 266,0 105,4 215,8 102,6
    HSM4221-3MRB 520,8 133,9 434,6 127,9 359,5 121,9 294,3 115,9 238,0 109,8
    HSM4222-3MRB 631,3 159,1 526,9 151,9 435,8 144,8 356,8 137,6 288,6 130,4
    HSM4223-3MRB 739,8 186,5 617,4 178,0 510,7 169,7 418,2 161,3 338,1 152,9

    Qo– холодопроизводительность ; Ne - потребляемая мощность ; tкип. - температура кипения . Характеристики промышленных сренетемпературных холодильных агрегатов указаны на R22 при температуре конденсации 45 C , перегреве всасываемого газа 10 К и переохлаждении жидкости на выходе конденсатора 3К . Потребляемая мощность Ne указана без учета мощности вентиляторов воздушного конденсатора и маслоохладителя .



    Среднетемпературные промышленные холодильные агрегаты с экономайзером на R22 (Ткип= 0 С... -28 С)

         Модель

    Tкип.= 0oC

    		 Tкип.= -5oC Tкип.= -10oC Tкип.= -15oC Tкип.= -20oC
    Qo, кВт Ne, кВт Qo, кВт Ne, кВт Qo, кВт Ne, кВт Qo, кВт Ne, кВт Qo, кВт Ne, кВт
    HSM3118-3MRHB 173,7 48,6 148,1 47,4 124,5 46,4 102,6 45,5 82,2 44,7
    HSM3120-3MRHB 211,5 58,6 180,3 57,1 151,5 55,9 124,9 54,8 100,0 53,9
    HSM3121-3MRHB 243,2 67,4 207,4 65,6 174,3 64,2 143,7 63,0 115,1 62,0
    HSM3216-3MRHB 256,3 71,2 218,5 68,5 184,2 66,5 153,2 65,2 125,3 64,7
    HSM3122-3MRHB 278,3 77,1 237,3 75,1 199,4 73,5 164,4 72,1 131,7 70,9
    HSM3218-3MRHB 313,8 86,3 267,4 83,0 225,5 80,6 187,6 79,1 153,4 78,4
    HSM3220-3MRHB 387,5 105,5 330,2 101,4 278,4 98,5 231,6 96,7 189,4 95,9
    HSM3221-3MRHB 439,8 118,6 374,7 114,0 315,9 110,7 262,8 108,6 215,0 107,7
    HSM4221-3MRHB 479,5 130,8 407,3 125,6 342,8 120,4 285,2 115,1 233,8 109,9
    HSM4222-3MRHB 581,4 155,4 493,8 149,3 415,6 143,1 345,8 136,8 283,4 130,5
    HSM4223-3MRHB 681,3 182,1 578,6 174,9 487,0 167,7 405,2 160,3 332,1 153,0

    Qo– холодопроизводительность; Ne - потребляемая мощность; tкип. - температура кипения. Характеристики промышленных среднетемпературных холодильных агрегатов указаны на R22 при температуре конденсации 45 C, перегреве всасываемого газа 10 К и переохлаждении жидкости на выходе конденсатора 3К. Потребляемая мощность Ne указана без учета мощности вентиляторов воздушного конденсатора и маслоохладителя.



    Среднетемпературные промышленные холодильные агрегаты с экономайзером на R22 (Ткип= -10 С... -34 С) и испарительным конденсатором

         Модель

    Tкип.= -10oC

    		 Tкип.= -15oC Tкип.= -20oC Tкип.= -25oC Tкип.= -30oC
    Qo, кВт Ne, кВт Qo, кВт Ne, кВт Qo, кВт Ne, кВт Qo, кВт Ne, кВт Qo, кВт Ne, кВт
    HSM3118-3MRHB 134,7 37,9 113,1 36,9 93,2 36,2 74,7 35,5 57,2 34,9
    HSM3120-3MRHB 163,9 45,6 137,6 44,5 113,4 43,6 90,9 42,8 69,7 42,0
    HSM3121-3MRHB 188,5 52,5 158,3 51,2 130,4 50,1 104,5 49,2 80,1 48,4
    HSM3216-3MRHB 198,6 55,0 167,0 53,1 138,6 51,8 113,1 51,2 90,3 51,5
    HSM3122-3MRHB 215,7 60,1 181,1 58,5 149,2 57,3 119,6 56,3 91,7 55,3
    HSM3218-3MRHB 243,1 66,7 204,4 64,3 169,6 62,8 138,4 62,1 110,5 62,4
    HSM3220-3MRHB 300,1 81,5 252,4 78,6 209,4 76,8 170,9 75,9 136,4 76,2
    HSM3221-3MRHB 340,6 91,6 286,4 88,4 237,7 86,3 194,0 85,3 154,8 85,7
    HSM4221-3MRHB 372,1 101,3 311,7 96,8 257,9 92,3 210,1 87,7 167,6 83,1
    HSM4222-3MRHB 451,1 120,4 377,8 115,0 312,6 109,6 254,7 104,2 203,2 98,7
    HSM4223-3MRHB 528,7 141,1 442,8 134,7 366,4 128,4 298,5 122,1 238,1 115,7
    HSM4224-3MRHB 605,3 163,2 506,9 155,8 419,4 148,5 341,7 141,2 272,6 133,8

    Qo– холодопроизводительность; Ne - потребляемая мощность; tкип. - температура кипения. Характеристики промышленных сренетемпературных холодильных агрегатов указаны на R22 при температуре конденсации 35 C, перегреве всасываемого газа 10 К и переохлаждении жидкости на выходе испарительного конденсатора 5К. Потребляемая мощность Ne указана без учета мощности вентиляторов испарительного конденсатора и маслоохладителя.



    Среднетемпературные промышленные холодильные агрегаты без экономайзера
    на R404А (Ткип= 3 С... -30 С)

    Модель

    Tкип.= 0oC

    		 Tкип.= -5oC Tкип.= -10oC Tкип.= -15oC Tкип.= -20oC
    Qo, кВт Ne, кВт Qo, кВт Ne, кВт Qo, кВт Ne, кВт Qo, кВт Ne, кВт Qo, кВт Ne, кВт
    HSM3118-3ERB 148,5 53,7 121,3 51,7 97,8 50,0 77,6 48,5 60,0 48,2
    HSM3120-3ERB 180,8 64,7 147,6 62,3 119,1 60,3 94,4 58,5 73,0 58,1
    HSM3121-3ERB 207,9 74,5 169,8 71,7 137,0 69,3 108,6 67,3 84,0 66,8
    HSM3216-3ERB 212,8 76,6 173,7 72,7 140,4 69,7 112,2 67,5 88,3 67,6
    HSM3122-3ERB 237,9 85,2 194,3 82,0 156,7 79,3 124,3 77,0 96,1 76,5
    HSM3218-3ERB 260,5 92,8 212,6 88,0 171,9 84,4 137,3 81,8 108,1 81,9
    HSM3220-3ERB 321,6 113,4 262,5 107,6 212,2 103,2 169,6 100,0 133,5 100,1
    HSM3221-3ERB 365,0 127,5 297,9 120,9 240,8 116,0 192,4 112,4 151,5 112,5
    HSM4221-3ERB 405,8 141,7 330,6 134,7 266,6 127,8 212,4 120,9 166,6 116,4
    HSM4222-3ERB 492,0 168,3 400,7 160,1 323,1 151,9 257,4 143,7 202,0 138,3
    HSM4223-3ERB 576,5 197,3 469,6 187,6 378,7 178,0 301,7 168,3 236,7 162,1

    Qo– холодопроизводительность; Ne - потребляемая мощность; tкип. - температура кипения. Характеристики промышленных среднетемпературных холодильных агрегатов указаны на R404A при температуре конденсации 45 C, перегреве всасываемого газа 10 К и переохлаждении жидкости на выходе конденсатора 3К. Потребляемая мощность Ne указана без учета мощности вентиляторов воздушного конденсатора и маслоохладителя.



    Среднетемпературные промышленные холодильные агрегаты с экономайзером на R404А (Ткип= 0 С... -30 С)

         Модель

    Tкип.= -5oC

    		 Tкип.= -10oC Tкип.= -15oC Tкип.= -20oC Tкип.= -25oC
    Qo, кВт Ne, кВт Qo, кВт Ne, кВт Qo, кВт Ne, кВт Qo, кВт Ne, кВт Qo, кВт Ne, кВт
    HSM3118-3ERHB 148.3 54.0 123.8 52.6 101.3 51.4 81.0 51,3 62.6 50.4
    HSM3120-3ERHB 180.5 65.1 150.7 63.4 123.3 61.9 98.6 61,8 76.2 60.7
    HSM3121-3ERHB 207.7 74.9 173.3 73.0 141.8 71.2 113.4 71,1 87.6 69.9
    HSM3216-3ERHB 212.4 75.9 177.6 73.3 146.5 71.5 119.3 71,9 95.8 72.2
    HSM3122-3ERHB 237.6 85.7 198.3 83.5 162.3 81.5 129.8 81,3 100.2 79.9
    HSM3218-3ERHB 260.0 92.0 217.5 88.9 179.4 86.6 146.1 87.1 117.3 87.4
    HSM3220-3ERHB 321.0 112.5 268.5 108.6 221.5 105.9 180.3 106.5 144.8 106.9
    HSM3221-3ERHB 364.3 126.4 304.7 122.1 251.4 119.0 204.7 119,6 164.3 120.1
    HSM4221-3ERHB 393.4 139.3 330.8 133.4 275.4 127.6 226.2 124.2 182.6 118.3
    HSM4222-3ERHB 476.9 165.5 401.0 158.5 333.8 151.6 274.3 147.5 221.4 140.5
    HSM4223-3ERHB 558.9 194.0 469.9 185.8 391.2 177.6 321.4 172.9 259.4 164.7

    Qo– холодопроизводительность; Ne - потребляемая мощность; tкип. - температура кипения. Характеристики промышленных среднетемпературных холодильных агрегатов указаны на R404A при температуре конденсации 45 C, перегреве всасываемого газа 10 К и переохлаждении жидкости на выходе конденсатора 3К. Потребляемая мощность Ne указана без учета мощности вентиляторов воздушного конденсатора и маслоохладителя.

    Среднетемпературные промышленные холодильные агрегаты с экономайзером на R404А (Ткип= -5 С... -35 С) и испарительным конденсатором

         Модель

    Tкип.= -10oC

    		 Tкип.= -15oC Tкип.= -20oC Tкип.= -25oC Tкип.= -30oC
    Qo, кВт Ne, кВт Qo, кВт Ne, кВт Qo, кВт Ne, кВт Qo, кВт Ne, кВт Qo, кВт Ne, кВт
    HSM3118-3ERHB 142,4 43,5 119,3 42,2 98,1 42,0 78,5 40,9 60,4 39,2
    HSM3120-3ERHB 173,4 52,4 145,3 50,8 119,4 50,6 95,5 49,3 73,5 47,2
    HSM3121-3ERHB 199,4 60,3 167,1 58,5 137,3 58,2 109,8 56,7 84,5 54,3
    HSM3216-3ERHB 203,9 61,4 171,0 58,9 141,4 58,4 114,8 57,2 91,4 55,8
    HSM3122-3ERHB 228,1 69,0 191,2 66,9 157,1 66,6 125,7 64,9 96,7 62,1
    HSM3218-3ERHB 249,7 74,5 209,4 71,4 173,1 70,8 140,6 69,3 112,0 67,6
    HSM3220-3ERHB 308,2 91,0 258,5 87,3 213,7 86,5 173,6 84,7 138,2 82,6
    HSM3221-3ERHB 349,8 102,3 293,4 98,1 242,5 97,2 197,0 95,2 156,9 92,8
    HSM4221-3ERHB 378,8 112,8 317,2 107,5 262,8 104,6 214,8 99,2 172,2 92,1
    HSM4222-3ERHB 459,2 134,0 384,5 127,7 318,6 124,2 260,4 117,9 208,7 109,4
    HSM4223-3ERHB 538,2 157,1 450,6 149,7 373,4 145,6 305,1 138,1 244,6 128,2

    Qo– холодопроизводительность; Ne - потребляемая мощность; tкип. - температура кипения. Характеристики промышленных среднетемпературных холодильных агрегатов указаны на R404A при температуре конденсации 35 C, перегреве всасываемого газа 10 К и переохлаждении жидкости на выходе  испарительного конденсатора 5К. Потребляемая мощность Ne указана без учета мощности вентиляторов испарительного конденсатора и маслоохладителя.
