Ниже представлены уже выполненные нашей компанией проекты.

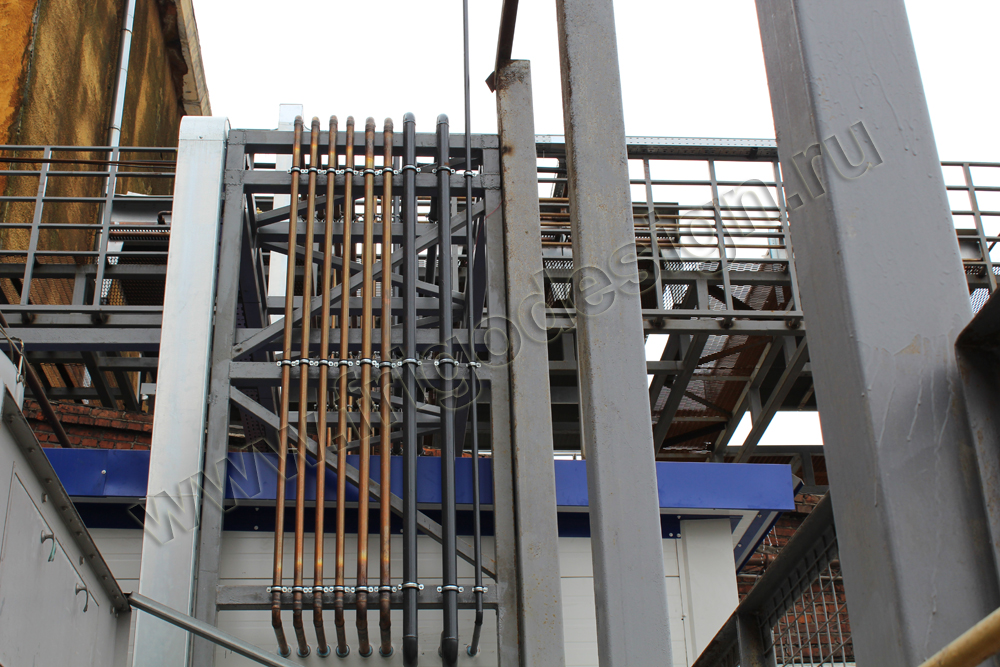

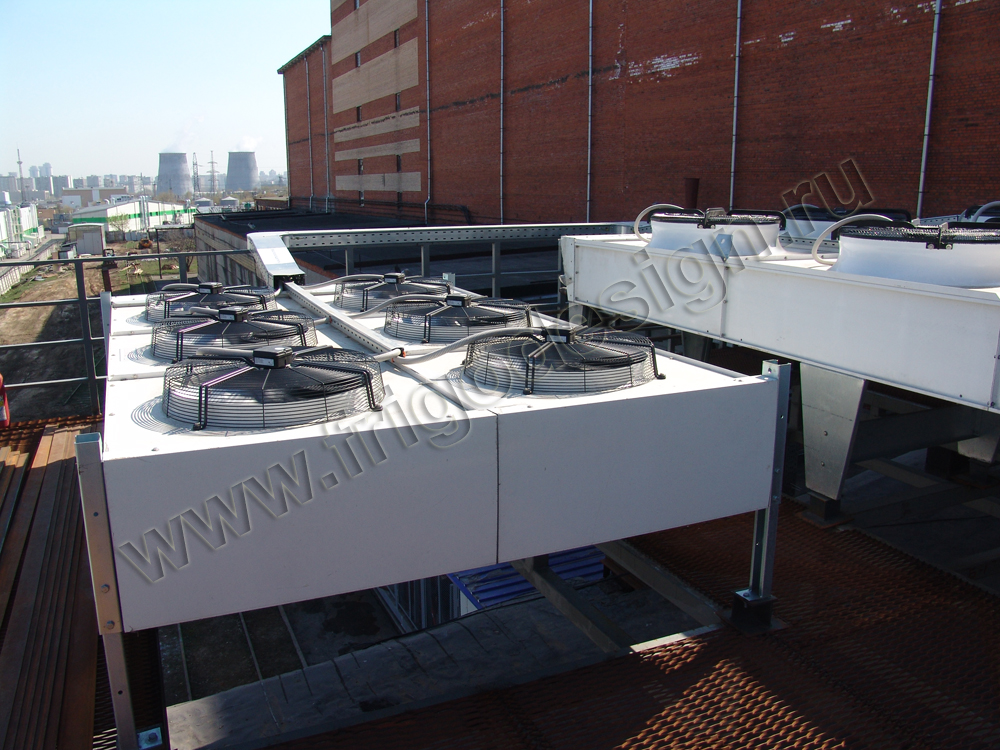

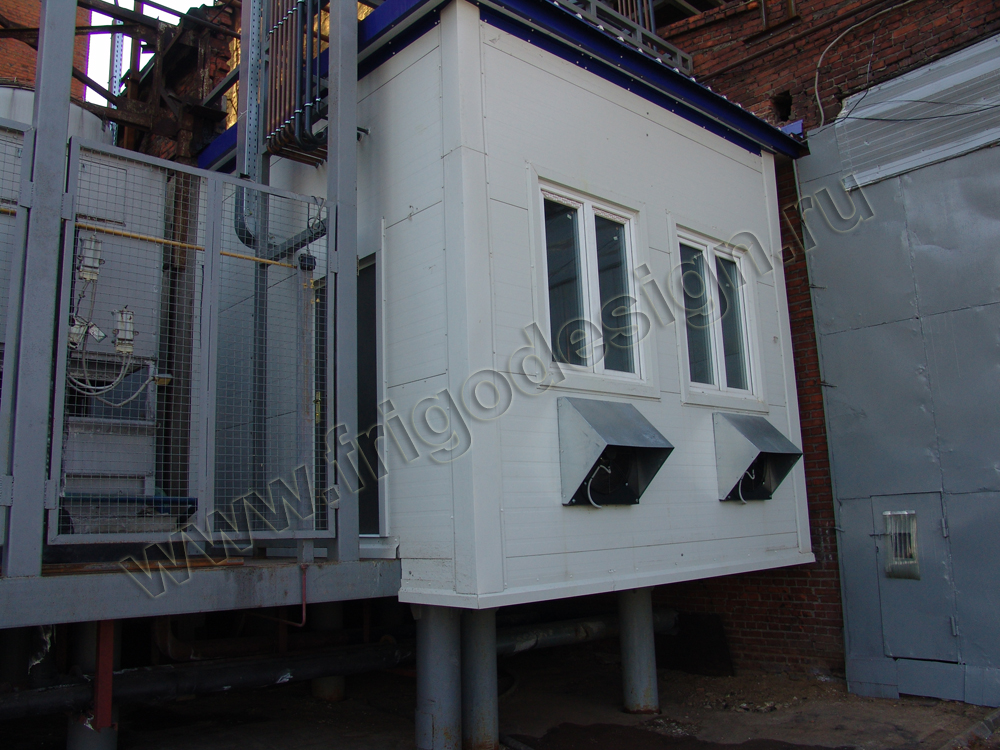

Модернизация части системы холодоснабжения Московского хладокомбината №14, 2019г. г. Москва
Весной 2019 года нашей фирмой был завершены работы на хладокомбинате №14 г. Москвы. В настоящее время это комплекс оптовой торговли, который включает более 90 низкотемпературных камер с объемом единовременного хранения более 32000 тонн продуктов в охлаждаемых складах. Для этого предприятия был выполнен проект системы холодоснабжения, машинного отделения и конденсаторной площадки, изготовлена холодильная установка с насосным агрегатом, выполнено строительство машинного отделения из сендвич-панелей и конденсаторной площадки, монтаж и пуско-наладка холодильного и насосного оборудования «под ключ». Низкотемпературная холодильная установка обеспечивает охлаждение хладоносителя до - 25±1°С.Холодильная установка изготовлена на базе двух промышленных полугерметичных винтовых компрессоров фирмы J&E Hall (Англия) и пластинчатых полусварных разборных теплообменников фирмы Кельвион (Германия). Установка имеет два полностью независимых фреоновых контура, что повышает её надежность. Циркуляцию хладоносителя обеспечивает насосный агрегат с центробежным насосом фирмы Grundfoss. Холодильная установка укомплектована конденсаторами и маслоохладителями воздушного охлаждения (по числу контуров) фирмы Crocco (Италия), которые размещены на конденсаторной площадке с перепадом высот более 10м. Управление вентиляторами конденсаторов обеспечивается регуляторами скорости вращения.
Для экономии электроэнергии и плавного регулирования производительности, а также исключения пусковых токов при запуске, установка оснащена частотным преобразователем для привода компрессоров, что обеспечивает годовую экономию электроэнергии до 25% от суммарного годового потребления. Машинное отделение, в котором размещается холодильная установка построено на сваях, чтобы встроить его в существующее ограниченное пространство, для чего были выполнены геодезические изыскания и полный цикл проектных работ.

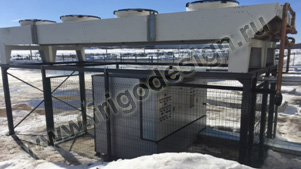

Логистический промышленный парк «Валищево» Подольский район, Московская область, 2018г.
Для указанного объекта ФРИГОДИЗАЙН® разработана проектная и рабочая документация на систему холодоснабжения акцизного склада хранения алкоголя, в том числе на системы автоматизации и диспетчеризации, систему дренажа воды после оттайки, систему электроснабжения, изготовлено оборудование, выполнен монтаж и пуско-наладка.
По требованию заказчика все работы были произведены в рекордные сроки, в течение одного месяца. Объем склада около 55000м³. Суточный грузооборот камеры составляет 460т продукции в сутки. Температура хранения внутри данного склада составляет 16±2°С. Система холодоснабжения состоит из многокомпрессорного агрегата и 10 воздухоохладителей кубического типа итальянской фирмы CROCCO.
Для дистанционного контроля за работой системы холодоснабжения используется смонтированная система ADAP COOL фирмы Данфосс. Компрессорный агрегат изготовлен в уличном исполнении с защитным кожухом. Вся система холодоснабжения выполнена согласно «Правил устройства и безопасной эксплуатации холодильных систем ПБ09-592-03.

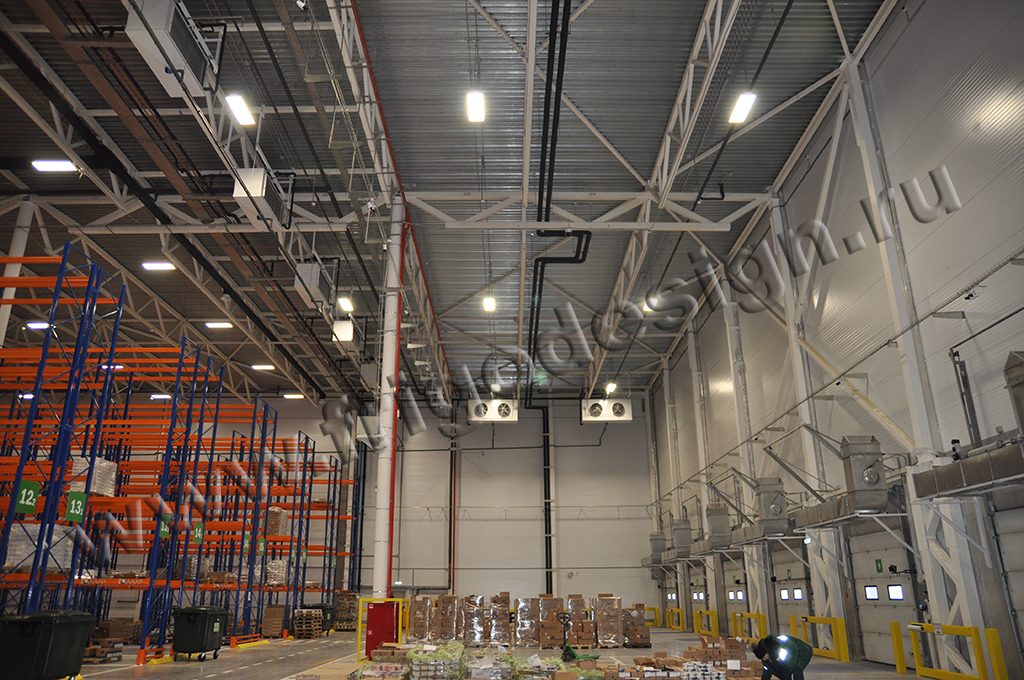

Складской логистический комплекс «Логопарк–Кольцевая-Восток» Белоярский район, Свердловской области 2017г.
На указанном объекте выполнен полный комплекс работ по проектированию, изготовлению, монтажу и пусконаладке систем холодоснабжения мультитемпературных камер складского логистического комплекса и связанных с ними системы энергоснабжения, дренажа, автоматизации и диспетчеризации.
Разработана и передана заказчику рабочая документация в полном объеме и соответствующая нормативным документам, действующим в РФ (ГОСТ, СНиП и др.). Суммарный объем холодильных камер составляет 89000м³. Четыре холодильных системы обеспечивают холодоснабжение камер с разной температурой, зон загрузки/выгрузки товара и центральных систем кондиционирования. Изготовлены и установлены три мобильных контейнерных холодильных машинных отделения с полным комплексом оборудования.
В системах холодоснабжения использовались энергосберегающие технические решения: оттайка воздухоохладителей горячим газом, подогрев грунта под полом в низкотемпературной зоне утилизированным теплом системы холодоснабжения, дополнительные переохладители, экономайзеры, электронные ТРВ и др. В системах холодоснабжения камер использованы воздухоохладители и воздушные конденсаторы итальянской фирмы CROCCO.
Система управления обеспечивает не только охлаждения холодильных камер, но и автоматический подогрев в зимний период года. Для удаленного контроля работы всех систем, а также для контроля энергопотребления оборудования использована система компьютерного мониторинга компании Данфосс.
На видео ниже, показано как происходит оттайка воздухоохладителя горячим газом.

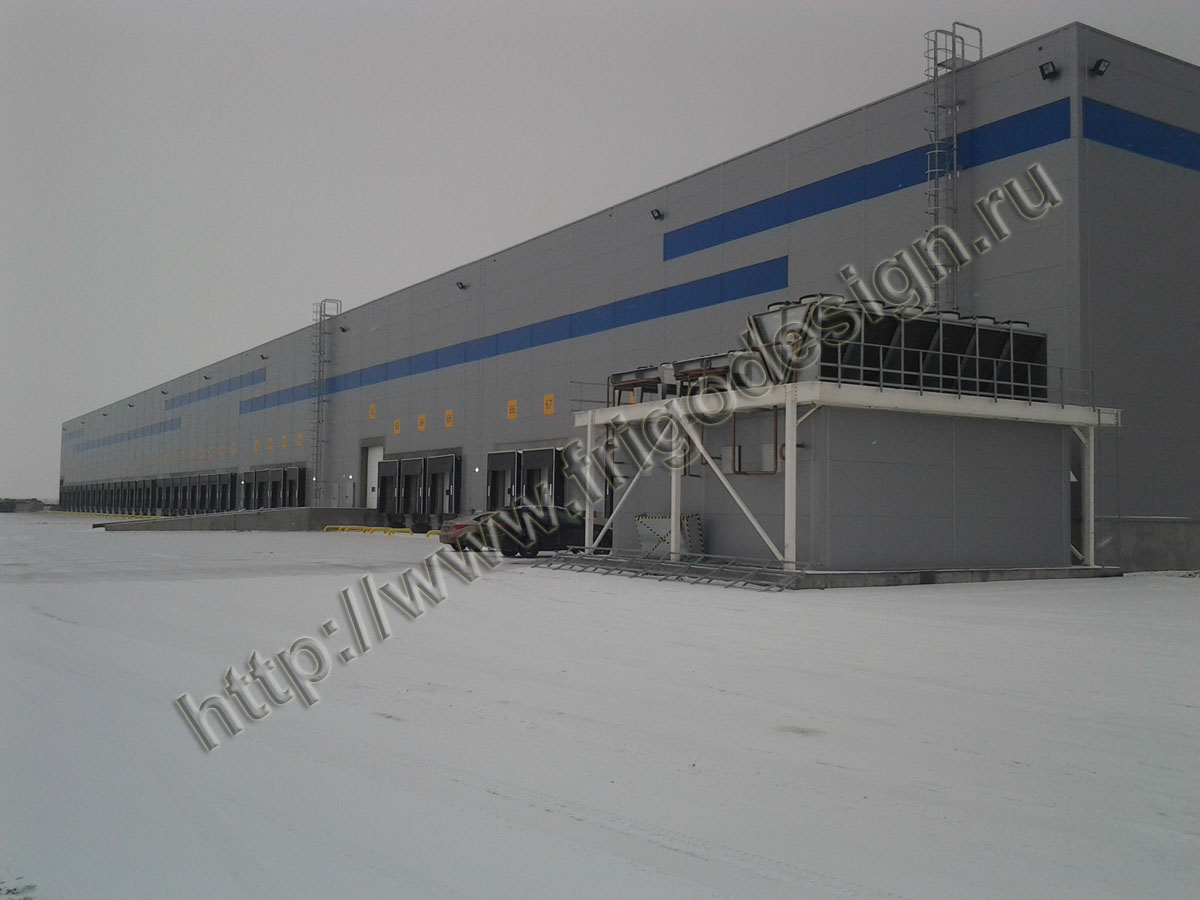

Мультитемпературный складской комплекс для PNK Group в Чеховском районе (2016 г.)
Выполнены работы по проектированию, изготовлению, монтажу и пуско-наладке «под ключ» системы холодоснабжения холодопроизводительностью 1,6 МВт с системой автоматизации и компьютерного мониторинга мультитемпературного склада, с суммарным объемом холодильных камер 170000м³.

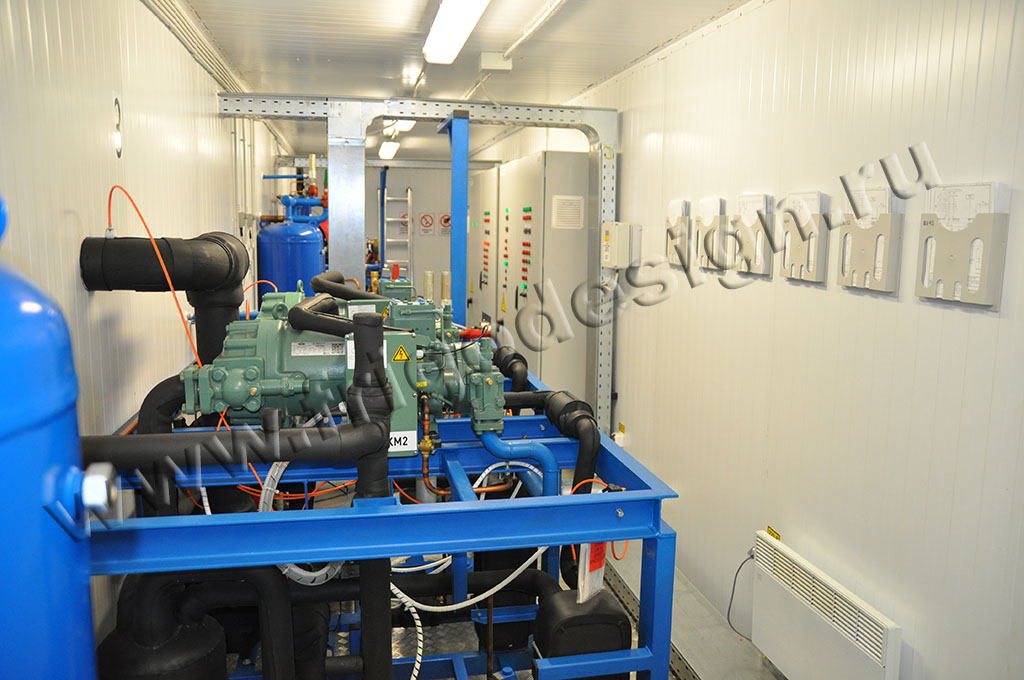

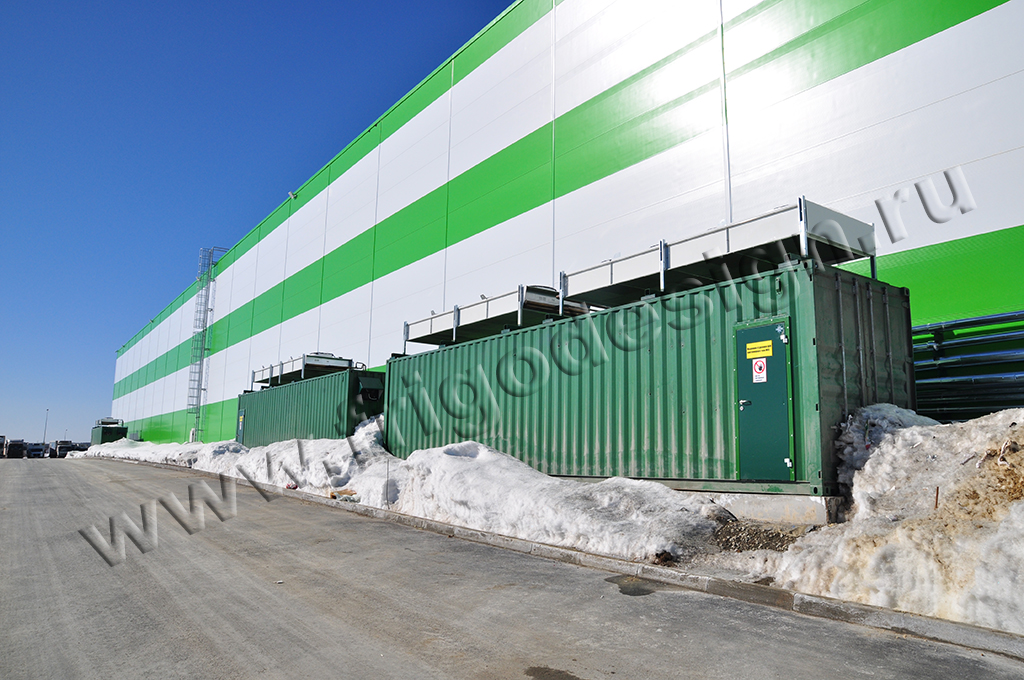

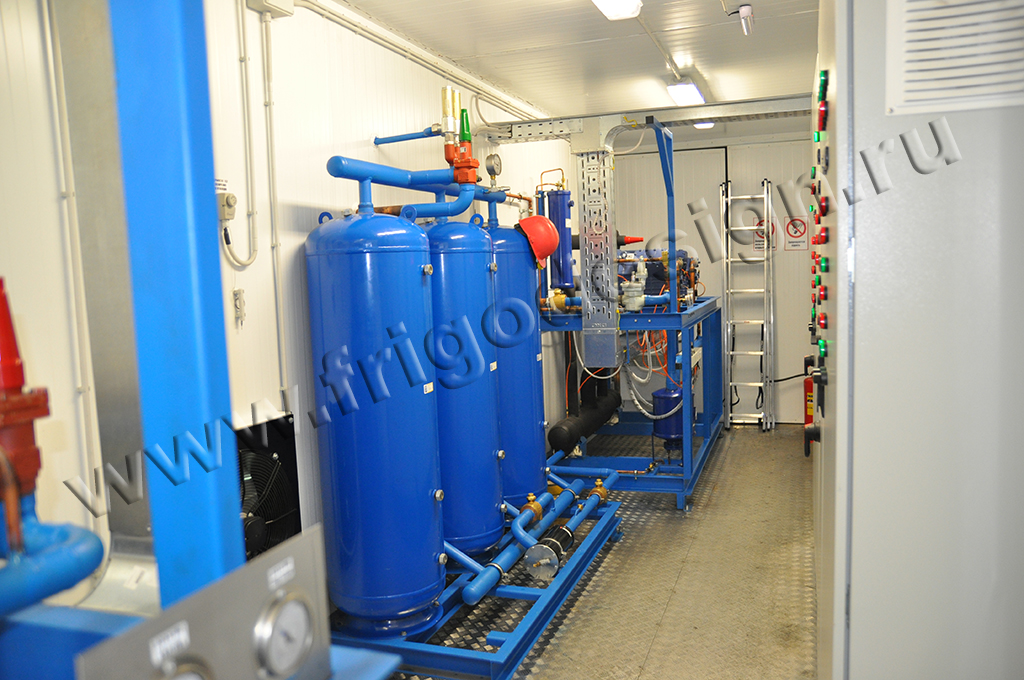

Три многокомпрессорных агрегата на винтовых компрессорах Bitzer в контейнерном исполнении обеспечивают заданную температуру в шести холодильных камерах для хранения охлажденных мясных продуктов, молочных продуктов, овощей и фруктов, алкогольной продукции и бананов, а также обеспечивают холодоснабжение трех приточных блоков системы вентиляции холодильных камер и офиса.

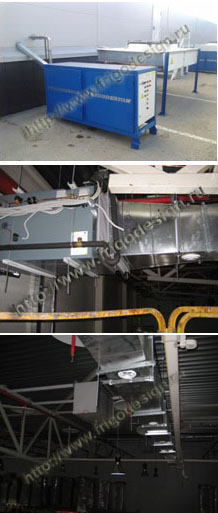

Система автоматизации обеспечивает управление охлаждением и нагревом воздуха в камерах, а также охлаждение воздуха в приточных блоках системы вентиляции.

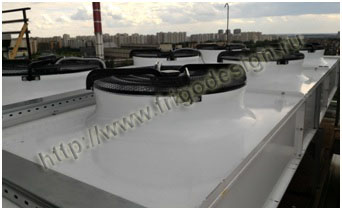

В данной системе холодоснабжения установлены 28 промышленных воздухоохладителей и 6 конденсаторов итальянской фирмы CROCCO. Заказчику передан полный объем проектной и рабочей документации по системе холодоснабжения.
ЗАО «Генериум» (2015 г.)

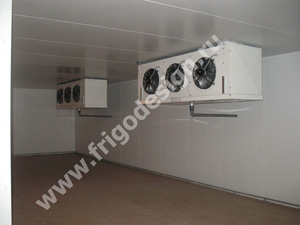

Для данного предприятия построена «под ключ» холодильная камера объемом 147м³ для хранения сыворотки крови. Камера разделена на тамбур и низкотемпературное хранилище. Температура хранения продукции -20÷-25°С обеспечивается одной из двух полностью дублирующих друг друга холодильных установок производства ФРИГОДИЗАЙН®.
Холодильные установки выполнены на спиральных компрессорах Copeland ZF18KVE–EVI с экономайзером, позволяющими существенно снизить их энергопотребление.
Склад торговой сети Утконос, г. Москва (2015 г.)
Изготовлена и смонтирована система холодоснабжения распределительного склада объемом 3600м³ для хранения упакованных продуктов питания. Трехкомпрессорная холодильная станция холодопроизводительностью 166 кВт на шестицилиндровых компрессорах и пять двухпоточных промышленных воздухоохладителей, а также воздушный конденсатор итальянской фирмы CROCCO обеспечивает температуру воздуха внутри склада минус 7°С.
С целью снижения энергопотребления всей системы воздухоохладители оснащены электронными терморегулирующими вентилями. Весь комплекс оборудования оснащен системой компьютерного мониторинга и управления.
Склад хранения сырья «ОАО «Фармстандарт-лексредства»,
г. Курск (2014 г.)
Изготовлена и смонтирована холодильная установка камеры хранения сырья для производства гематогена. Продукт хранится в металлической емкости диаметром 2400мм и высотой 4100мм.
Установка холодопроизводительностью 20 кВт при температуре в камере 5ºС выполнена на спиральном компрессоре Copeland, с конденсатором и воздухоохладителями итальянской фирмы CROCCO.
Склад замороженных полуфабрикатов "Мясоперерабатывающий завод «Статус»" г. Волоколамск (2014 г.)
Для предприятия спроектированы, изготовлены и смонтированы две холодильных камеры с холодильными агрегатами на компрессорах Bock (Германия) для хранения замороженных мясных и рыбных полуфабрикатов с рабочей температурой минус 22÷24ºС. Воздушные конденсаторы и воздухоохладители итальянской фирмы CROCCO

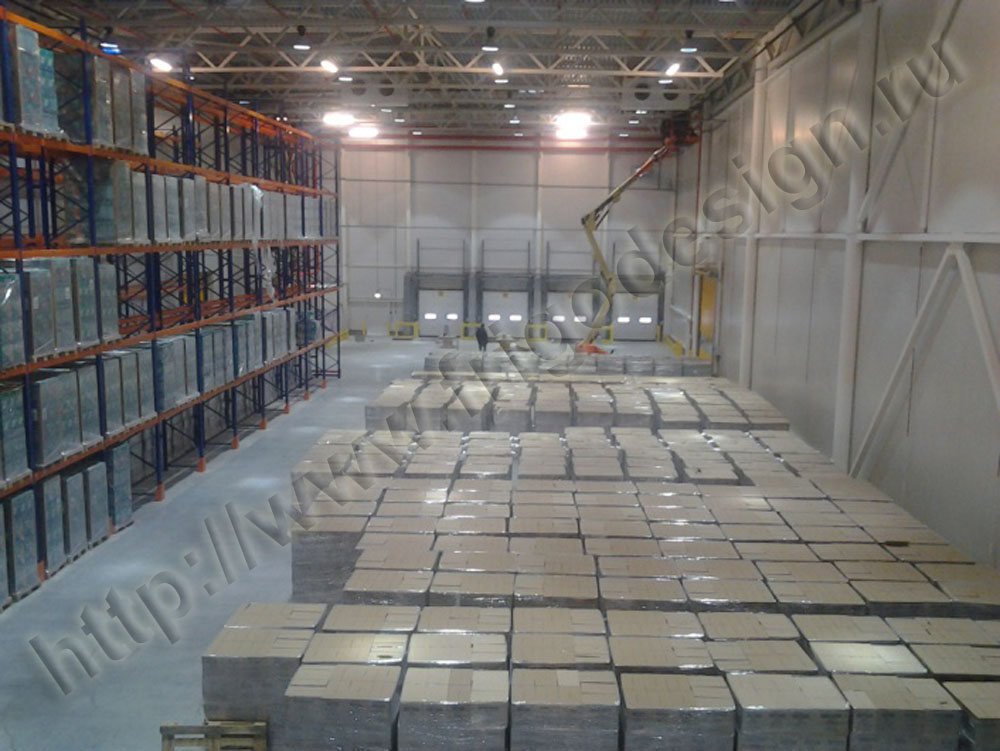

Логистический складской комплекс «Логопарк -Волга», г. Тольятти (2014 г.)
Выполнен проект, изготовлена и смонтирована система холодоснабжения холодопроизводительностью 1 МВт для мультитемпературного склада с суммарным объемом холодильных камер 116500 м³.
Три многокомпрессорных агрегата на винтовых компрессорах обеспечивают температуру хранения охлажденных мясных продуктов при t =0÷+2ºC, овощей и фруктов при t =+6÷+8ºC, алкогольной продукции при ;t =+18ºC.

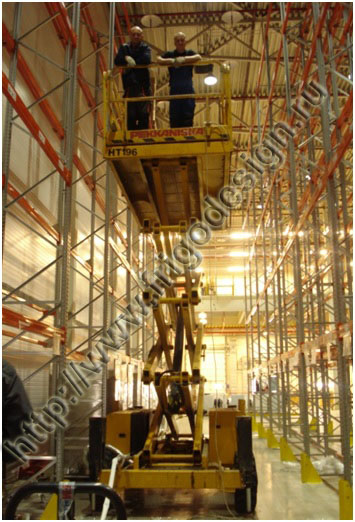

Размещение воздухоохладителей и прокладка всех труб и кабелей проведены на высоте 14м. В данной системе холодоснабжения установлены воздухоохладители и конденсаторы, в том числе и V-образный конденсатор, итальянской фирмы CROCCO.
Холодильное оборудование оснащено системой компьютерного мониторинга и управления.
Логистический складской комплекс «PNK-Толмачево» Новосибирская область, (2013 г.)
Для данного объекта выполнены проектирование и передача заказчику рабочей и исполнительской документации по следующим системам:
В соответствии с проектом для склада хранения алкогольной продукции суммарным объемом холодильных камер 32000м³ ФРИГОДИЗАЙН® изготовлены и смонтированы система холодоснабжения холодопроизводительностью 220 кВт, а также приточно-вытяжная вентиляция с расходом 3400м³/ч. Размещение воздухоохладителей и прокладка воздуховодов, труб и кабелей проведены на высоте 14м. Две холодильных установки на спиральных компрессорах COPELAND обеспечивают температуру хранения алкогольной продукции на уровне 12…14ºС. Холодильные установки выполнены в защитном звукоизолированном кожухе.
Склад хранения продуктов ООО «Айс-Сервис» (2013г.)
Холодильная установка на поршневом компрессоре BOCK холодопроизводительностью 12,5…20 кВт для камер хранения упакованных продуктов (-15…- 5°С). Укомплектована конденсатором и воздухоохладителями итальянской фирмы CROCCO.
Низкотемпературный склад для хранения кисломолочных бифидокультур в г.Чехове Московской области (2012г.)
Строительство низкотемпературной камеры (минус 55ºС) с системой тамбуров: тамбур минус 20ºС и два тамбура +4ºС с осушкой воздуха и регулируемой влажностью. В камере минус 55ºС установлена автоматическая откатная дверь, а в тамбурах - автоматические скоростные ворота. Для освещения использованы энергосберегающие светодиодные светильники. Для аварийного освещения и сигнализации предусмотрен бесперебойный источник питания.

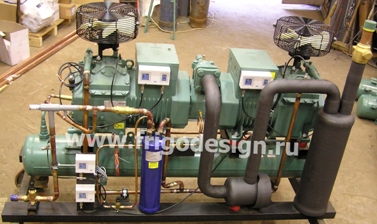

Изготовление и монтаж каскадной холодильной установки на базе поршневых компрессоров BITZER на R23 и R507А с энергосберегающими опциями позволяющими получить экономию электроэнергии более 35%. В качестве энергосберегающих опций в системе холодоснабжения использованы: переохладители жидкого хладагента, регенеративные теплообменники, частотный привод вентиляторов воздухоохладителей и конденсаторов, плавный пуск компрессоров. В случае пропадания напряжения питания вся холодильная система автоматически запускает от резервного дизель генератора. Воздухоохладители и конденсаторы CROCCO.
Предусмотрена система компьютерного контроля и мониторинга с записью и длительным хранением параметров работы системы и удаленным доступом через интернет.
Склад хранения яблок в г. Краснодаре (2012 г.)
Холодильная установка для камер хранения яблок (2ºС) на компрессоре BITZER производительностью 27 кВт. Воздухоохладители и конденсаторы CROCCO.
Склад хранения замороженного теста ООО «Тагилхлеб» (2012 г.)
Холодильная установка для камеры заморозки теста (-42ºС) на компрессорах BITZER производительностью 10 кВт. Холодильная установка для камеры хранения теста (-25ºС) на компрессорах BITZER производительностью 5 кВт. Воздухоохладители и конденсатор CROCCO.
Склад хранения кетчупа и маойнеза объемом 67392 м3. Казанский масло-жировой комбинат (2011г.)

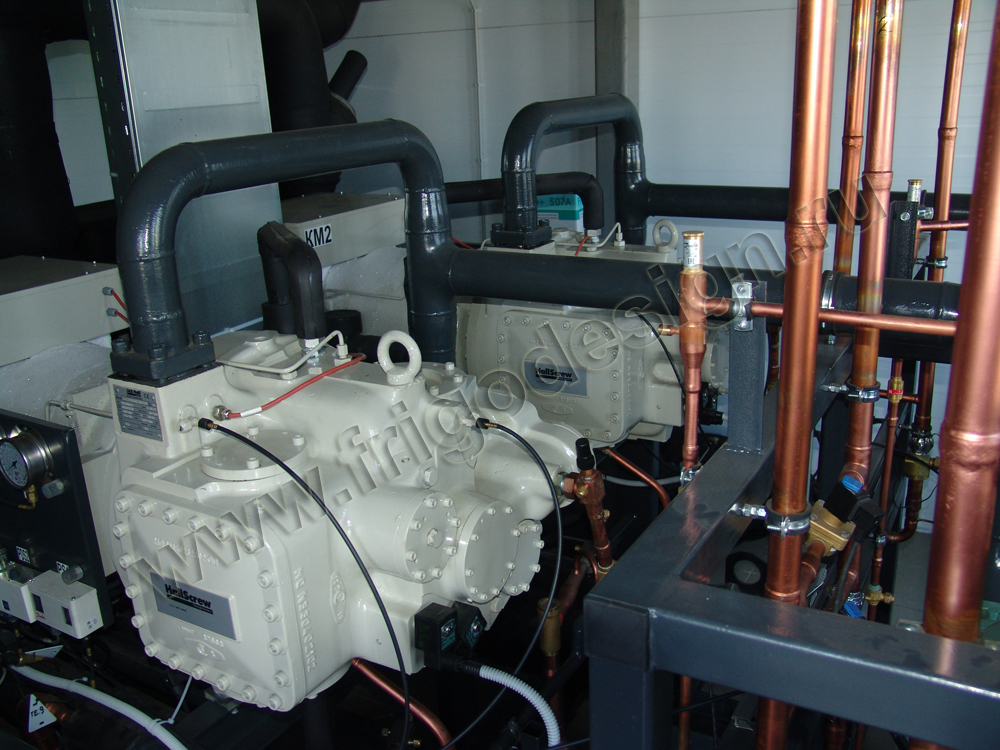

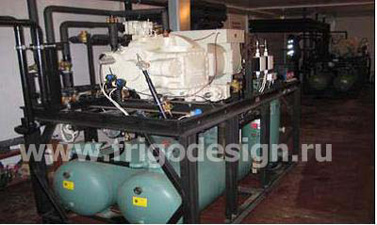

Две двухкомпрессорные центральные холодильные станции на базе винтовых полугерметичных промышленных компрессоров J&E Hall суммарной холодопроизводительностью 1530 кВт при температуре кипения минус 4°С и конденсации +50°С на хладагенте R22 для камеры охлаждения и хранения кетчупа и маойнеза объемом 67392 м3. Суммарная потребляемая мощность электродвигателей компрессоров на расчетном режиме 252 кВт. Холодильный коэффициент COP 3,04.
Система управления с компьютерным мониторингом.
Склад хранения замороженных продуктов г. Тольятти (2011 г.)
Энергосберегающая многокомпрессорная холодильная установка на поршневых компрессорах BITZER холодопроизводительностью 110 кВт с водяным конденсатором для низкотемпературных камер хранения продуктов (- 25°С). Насосный агрегат с баком, градирня и система водоподготовки.
Холодильный склад. Тюменская область (2011 г.)
Четыре холодильные установки на поршневых компрессорах BOCK суммарной холодопроизводительностью 50 кВт для низкотемпературных камер хранения замороженных продуктов (- 25°С). Воздухоохладители и конденсаторы CROCCO.
Центр промышленности республики Болгарии в г. Москве (2011 г.)
Холодильная установка на компрессоре Copeland холодопроизводительностью 20 кВт (1ºС) для склада хранения сухофруктов. Воздухоохладители и конденсаторы CROCCO.
Склад хранения картофеля ООО «Технология» г. Брянск (2011 г.)

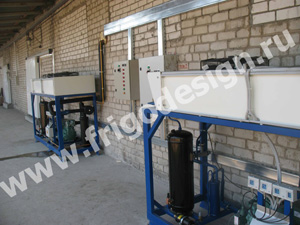

Четыре холодильных установок на поршневых компрессорах BITZER суммарной холодопроизводительностью 100 кВт (2ºС) для картофелехранилища. Воздухоохладители и конденсатор CROCCO.
Склад хранения мороженного г. Невинномысск (2011 г.)

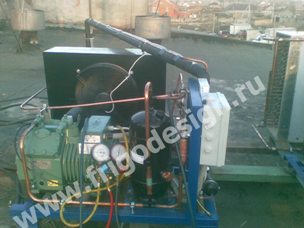

Холодильная установка уличного исполнения для камеры хранения мороженного (-25ºС) на компрессоре Copeland производительностью 8 кВт. Компрессор оборудован дополнительным подогревателем и термостатам защиты для запуска при низких температурах в зимний период. Воздухоохладитель CROCCO.
Торговый дом А6. Московская обл. г. Дзержинск. (2011 г.)
Склад хранения алкогольных напитков объемом 13000 куб.м с температурой 16ºС. Две холодильные установки на компрессорах BITZER суммарной производительностью 220 кВт. Воздухоохладители и конденсаторы CROCCO.
Склад хранения мороженного в г. Ярославле (2011 г.)
Холодильные установки уличного исполнения для камер хранения мороженного (-25ºС) на компрессорах BITZER производительностью по 17 кВт. Компрессоры оборудованы дополнительными подогревателями и термостатами защиты для запуска при низких температурах в зимний период. Воздухоохладители и конденсаторы CROCCO.
Склад хранения алкогольных напитков г. Калининград (2011 г.)
Склад хранения алкогольных напитков объемом 5400 куб.м с температурой 16ºС. Холодильная централь на двух компрессорах BITZER суммарной холодопроизводительностью 85 кВт. Воздухоохладители и конденсаторы CROCCO.
Склад хранения замороженной продукции ООО «Траст» г. Владивосток (2009 г.)
Холодильные установки на компрессорах BITZER для камер хранения замороженной продукции холодопроизводительностью 36 кВт (-25°С), воздухоохладители и конденсаторы CROCCO.Склад хранения замороженных полуфарикатов ООО «Этель-Сервис» г. Москва (2008 г.)
Холодильные установки на компрессоре BITZER для камер хранения замороженных полуфарикатов холодопроизводительностью (-25°С), воздухоохладитель и конденсатор CROCCO.
Холодильный склад ООО «Траст» г. Владивосток (2008 г.)
Холодильная установка на компрессоре BITZER для камер хранения замороженной продукции холодопроизводительностью 20 кВт (-25°С), воздухоохладитель и конденсатор CROCCO. Склад замороженной продукции г. Казань (2007 г.)
Холодильная установка на тандем-компрессоре BITZER для камер хранения замороженной продукции холодопроизводительностью 18 кВт (-25°С), воздухоохладитель и конденсатор CROCCO.
Склад хранения продуктов ООО «Уралторгмастер» г. Екатеринбург (2007 г.)
Холодильная установка для камер хранения на базе двух компрессоров BOCK холодопроизводительностью 112 кВт (3°С), воздухоохладитель и конденсатор CROCCO.
Складской логистический комплекс ООО «Холдинговая компания ПСК ПЛЮС» г. Екатеринбург (2007г.)
Два холодильных агрегата на базе винтового компрессора J&E Hall суммарной холодопроизводительностью 352 кВт R22 при температуре кипения - 33°С для холодильного терминала состоящего из трех камер хранения замороженной продукции при температуре - 25°С общим объемом около 36 000м3.
Температура окружающей среды +35°С.

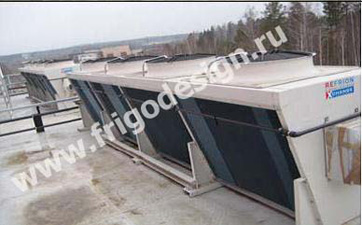

Два выносных V-образных конденсатора Х-CHANGE c адиабатической системой охлаждения воздуха на входе в конденсатор производительностью 325 кВт каждый.
4 вентилятора, расход воздуха около 87 700 m3/ч.
Два выносных воздушных маслоохладителя CROCCO.
Двенадцать промышленных воздухоохладителей CROCCO.
Холодильный агрегат на базе винтового компрессора J&E Hall холодопроизводительностью 67 кВт на R 404A при температуре кипения -42°С для заморозки мяса при температуре в камере -35°С.
Выносной конденсатор воздушного охлаждения CROCCO.
Выносной воздушный маслоохладитель CROCCO.
Промышленные воздухоохладители CROCCO.

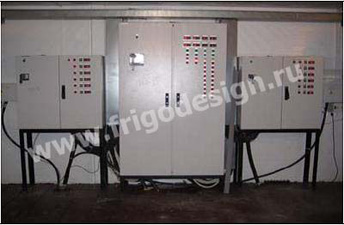

Для управления работой всеми холодильными установками и режимами работы камер была поставлена и смонтирована система компьютерного мониторинга и дистанционного управления.

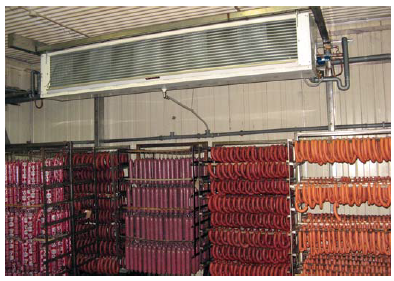

Склад хранения готовой продукции «Нижневартовский колбасный завод, (2006 г.)»

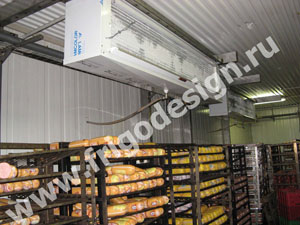

Для колбасного завода изготовлены и поставлены две холодильных установки для камер хранения колбас на поршневых компрессорах BITZER холодопроизводительностью 335кВт (-7°С) и 360 кВт (-2°С). Обе холодильные установки оборудованы системой рекуперации тепла для получения горячей воды для технологических нужд. Воздухоохладители и конденсаторы CROCCO
Складской терминал. Потребительское общество «ВЛАДЫКИНО» г. Москва (2004г.)

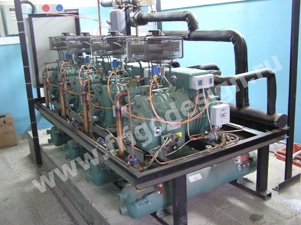

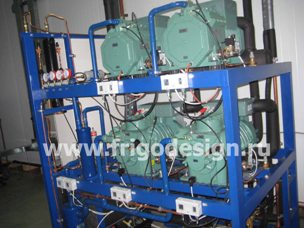

Многокомпрессорная холодильная установка на поршневых компрессорах BITZER холодопроизводительностью 110 кВт для низкотемпературных камер хранения продуктов (- 25°С ). Воздухоохладители и конденсаторы CROCCO.
Холодильный склад п. Селятино, Московская обл. (2003 г.)
Две четырехкомпрессорные холодильные установки для камер хранения замороженной продукции холодопроизводительностью 110 кВт (-27°С) и 80 кВт (-25°С), воздухоохладители и конденсаторы CROCCO.
Выполнены проектные, монтажные и пусконаладочные работы, сдача в постоянную эксплуатацию системы измерения потребления холода технологическим оборудованием предприятия от централизованной аммиачной системы холодоснабжения.
Выполнены работы по проектированию, монтажу, пусконаладке и проведению испытаний климатической камеры постоянных условий для АО ВЕРТЕКС в соответствии с требованиями стандартов на проведение исследований стабильности лекарственных препаратов и фармацевтических субстанций.
