Мобильная холодильная установка подготовки попутного нефтяного газа на нефтяных месторождениях методом низкотемпературной конденсации на примере месторождения Усть-Кутского района Иркутской области.
В настоящее время все большую долю сырья в нефтехимической промышленности занимает попутный нефтяной газ (ПНГ). В связи с этим разработка схем подготовки и переработки попутного нефтяного газа является важной и актуальной задачей развития всей отрасли. Ее решение позволяет приблизиться к решению актуальной проблемы утилизации попутного нефтяного газа (ПНГ). Помимо экологической пользы, ПНГ представляют значительный интерес для промышленного производства:Утилизация ПНГ позволяет решать экологические проблемы и получать экономическую выгоду вследствие увеличения объема реализации продукции нефтегазового комплекса.

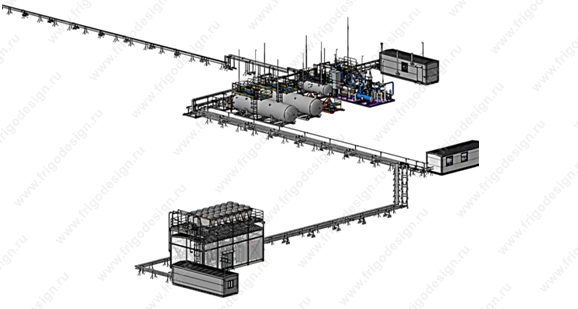

Типовая схема мобильной установки подготовки (ожижения) попутного нефтяного газа (на переднем плане блок холодильной установки)

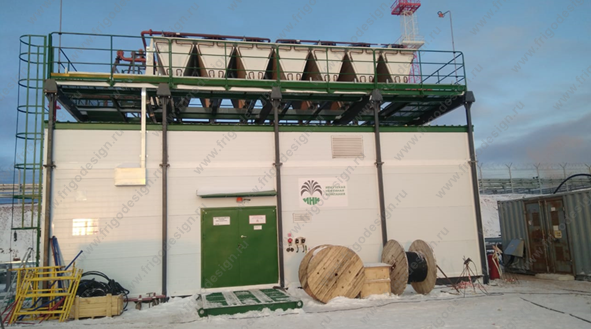

В качестве конкретного примера применения системы холодоснабжения для мобильной установки подготовки попутного нефтяного газа производительностью 70000м³/ч. Мобильный контейнер с системой холодоснабжения и насосной станцией внутри имеет внешние размеры 12,0х6,7х5,0 м. Сверху на крыше установлены два V-образных конденсатора для отвода избыточного тепла от компрессорного агрегата при его работе.

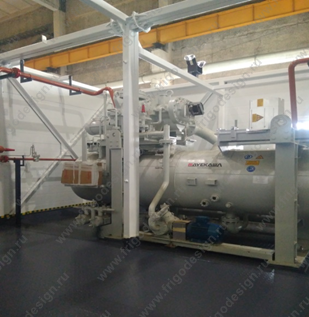

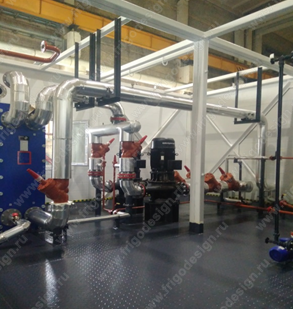

Компрессорный агрегат, пластинчатый испаритель и насосная станция внутри сборно-разборного мобильного контейнера (на сборочном участке без установленной крыши контейнера)
Основные технические характеристики системы холодоснабжения:
|
1 |
Холодопроизводительность агрегата компрессорного |
986 кВт |
|
2 |
Мощность приводного электродвигателя |
750 кВт |
|
3 |
Производительность воздушных конденсаторов |
2150кВт |
|
4 |
Температура хладоносителя на выходе из испарителя |
- 21°С |
|
5 |
Суммарное энергопотребление вентиляторов конденсатора |
45кВт |
Сенсорная панель системы управления компрессорным агрегатом и насосной станцией
Сенсорная панель является интерфейсом оператора для контроля и управления компрессорным агрегатом и насосной станции. С помощью анимационной графики и текстовых сообщений операторы могут контролировать рабочее состояние оборудования или технологического процесса. Данная сенсорная панель управления размещена на лицевой панели пылевлагозащищенного электрического шкафа.

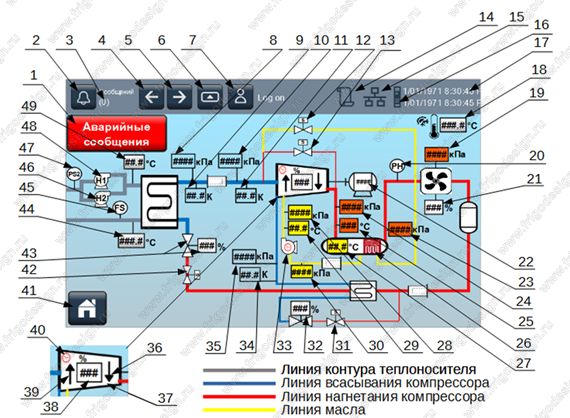

Сенсорная панель (графический терминал) управления холодильным агрегатом и насосной станцией
Перечень работ, выполненный ООО "ФРИГОТРЕЙД" в этом проекте
- Разработана проектно-конструкторская, эксплуатационная и рабочая документация на систему холодоснабжения, насосную станцию и систему управления.
- Выбор и закупка всех комплектующих для сборки системы холодоснабжения и насосной станции, включая компрессорный агрегат и конденсаторы воздушного охлаждения.
- Разработаны все необходимые алгоритмы управления оборудованием системы холодоснабжения и насосной станцией.
- Разработаны электрические схемы управления системой холодоснабжения и насосной станции с учетом специальных требований заказчика.
- Изготовлен шкаф управления системой холодоснабжения с учетом специальных требований заказчика.
- Изготовлен силовой электрический шкаф насосной станции.
- Разработано программное обеспечение для PLC контроллера и сенсорной панели системы управления компрессорным агрегатом и насосной станцией с выводом данных на систему диспетчеризации, согласно специальных требований заказчика.
- Поставка сборочных единиц оборудования на производственную базу Генподрядчика (5 полноразмерных грузовых автомобилей).
- Проведены шеф-монтажные и пусконаладочные работы, осуществлен запуск в эксплуатацию системы холодоснабжения и насосной станции.
