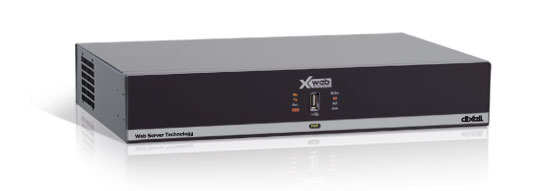

Сервер компьютерного контроля и мониторинга XWEB5000


Сервер компьютерного контроля и мониторинга XWEB5000 снабжен мощным движком для осуществления функции надзора и подходит для больших систем (вплоть до 247 контроллеров) в области охлаждения, кондиционирования и автоматизации зданий, где необходимо запрограммировать несколько различных согласованных действий, которые должен выполнить контроллер. Он прекрасно подходит для гипермаркетов и складских и распределительных центров, а также для объектов по производству и хранению продуктов и является идеальным решением для больших сервисных центров (модем, Ethernet- и Интернет-соединение). Данная система управляет передачей аварийных сигналов дежурной сервисной службе (через факс, электронную почту, СМС, а также через релейные выходы); кроме того, она также может работать без ПК, используя прямое соединение с монитором, клавиатурой и мышью. Локальное или удаленной подключение к ПК производится, используя стандартный веб-браузер Microsoft Internet Explorer и Firefox.

Подробное описание функций XWEB здесь>>

  • Характеристики и функции XWEB 5000:
    • Веб-сервер мониторинга, управления и надзора подключается при помощи последовательного выхода к контроллерам компании Dixell или к другим ModBUS-RTU совместимым устройствам
    • Встроенный редактор с локальным и полевым моделирующим устройством
    • Автоматические алгоритмы (для регулирования использования света, освещения знаков, контроля уровня заряда/разряда погрузчиков и т.д.)
    • Структура основана на операционной системе Linux с Веб-страницами
    • Значения всех контроллеров могут быть показаны при помощи специального окна "Единый Обзор" или используя окно "Компоновочный" вид объекта с фотографиями и схематическими чертежами
    • Мощные средства для просмотра графиков и экспорта в формат Microsoft Excel
    • Легкое управление объектом при помощи "Планировщика" для отправки команд в соответствии с календарем заказчика
    • Календарная функция и встроенные часы реального времени как для передачи сообщений об аварии дежурному персоналу, так и для отправки команд на контроллеры
    • Возможность разделения контроллеров, назначенных в разные категории продукции, по их собственным интервалам опроса
    • Сведения об авариях отправляются по факсу, СМС-сообщениями или по электронной почте
    • Активация отправки команд через цифровой выход
    • Возможность соединения с КПК либо Смартфоном
    • Локальное или удаленное соединение с ПК, используя стандартный браузер (Microsoft Internet Explorer или Firefox) для управления данными и отображения информации
    • Стандартный протокол связи ModBUS-RTU
    • Монтаж в Стойку 19" или установка на стол
    • Максимальное энергопотребление 50ВА
    • Включает функцию CRO (Оптимизация Компрессорного Агрегата) для снижения затрат на электроэнергию на объекте

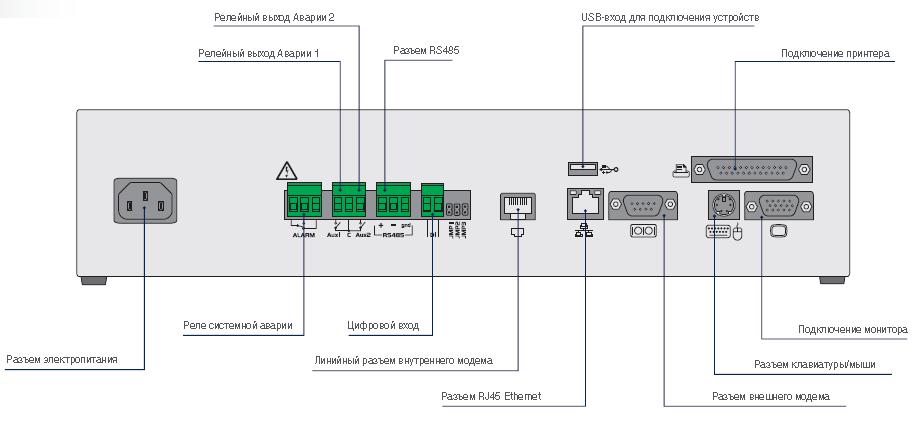

  • Выходы:
    • 1 выход локальной сети LAN
    • 2 USB выхода
    • 1 последовательный порт RS485 для подключения устройств (ModBUS - RTU)
    • 1 релейный выход для системной аварии
    • 2 аварийных релейных выхода
    • 1 выход для принтера (25-контактный разъем)
    • 1 цифровой вход
    • 1 разъем для клавиатуры/мыши
    • 1 видео выход

Технические данные:

  • Напряжение питания: 110/230Vac ±10%
  • Осуществление выборки времени: программируемая от 1 до 255 минут
  • Внутренняя память: 512 МБ
  • Центральный процессор: 1,3GHz
  • Жесткий диск: 120GB
  • Аналоговый внутренний модем (опциональный)

Функция надзора

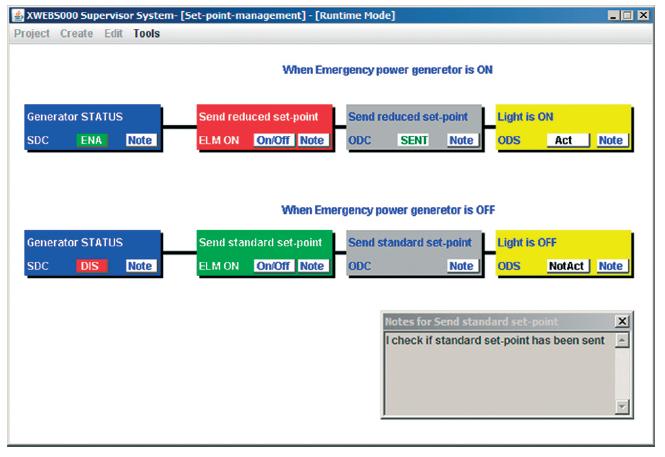

Функция надзора XWEB5000

С XWEB5000 имеется возможность вмешаться в отправку команд к контролируемым устройствам. Специалист может создать "Проект" по надзору (или несколько "Проектов"), программируя связи между входящими переменными (входы, состояния и выходы контроллера) и задавая, какие действия система должна выполнить, когда наступят данные условия. В отличие от стандартного программируемого логического контроллера. где от пользователя требуется знание конкретного языка программирования, с XWEB5000 "Проект" может быть легко создан, используя обычный графический пользовательский интерфейс, но, что важно, без необходимости изучения сложного языка программирования. Также не требуется специфическое программное обеспечение: программное обеспечение функции надзора было написано на языке JAVA и оно работает на ПК клиента. Проект сохраняется в XWEB5000 и несколько проектов могут быть запущены одновременно.
