XC460D контроллер управления многокомпрессорными установками

Контроллер DIXELL для управления холодильной централью XC460D


Прибор ХС460D разработан для управления и компрессорами, и вентиляторами конденсатора, работающими в составе агрегата. Компрессоры могут быть простыми многоступенчатыми или разной мощности. Управление осуществляется по типу с "нейтральной зоной" или с "зоной пропорциональности" и основано на считывании величины давления или температуры в контурах всасывания LP (низкого давления) и нагнетания HP (высокое давление - конденсатор). Специальный алгоритм выравнивает часы наработки компрессоров, чтобы равномерно распределять рабочую нагрузку. Данный контроллер может конвертировать сигналы датчиков как низкого, так и высокого давления и показывать их на дисплее в виде температуры. Полная информация о системе предоставляется на передней панели путем показа давления (температуры) всасывания и конденсации, состояние нагрузок, возможных аварий или условий обслуживания. Каждая нагрузка имеет свой аварийный вход, который способен остановить ее при активации. Контроллер легко программируется при подаче на него питания при помощи ключа HOT KEY. Контроллер XC460D также можно подключить к системе управления и мониторинга семейства XWEB благодаря последовательному TTL - выходу, используя стандартный протокол ModBus RTU.

Функции прибора XC460D
  • Размеры установки и тип регулирования
    • Размер установки в соответствии с количеством компрессоров и вентиляторов конденсатора
    • Тип компрессоров
    • Полярность выходов для регуляторов производительности
    • Тип фреона
    • Тип регулирования
    • Тип активации нагрев/охлаждение
    • Ротация компрессоров
    • Ширина относительного диапазона или нейтральной зоны для компрессоров
    • Минимальное время между включениями одного компрессора
    • Минимальное время между выключением и включением одного компрессора
    • Время задержки между включением двух компрессоров
    • Минимальное время работы компрессора
    • Максимальное время работы компрессора
    • Задержка регулирования при пуске
    • Минимальное заданное значение для компрессоров
    • Максимальное заданное значение для компрессоров
    • Ширина относительного диапазона или нейтральной зоны для вентиляторов
    • Время задержки между включением двух вентиляторов
    • Время задержки между выключением двух вентиляторов
    • Минимальное заданное значение для вентиляторов
    • Максимальное заданное значение для вентиляторов
  • Отображение
    • Единица измерения температуры и давления
    • Разрешающая способность (целое/десятичное число)
    • Показания нижнего дисплея
    • Единица измерения нижнего дисплея.
  • Аварийные сигналы - секция компрессоров
    • Аварийный сигнал при низком давлении/температуре
    • Аварийный сигнал при высоком давлении/температуре
    • Задержка выдачи аварийных сигналов
    • Запрос на обслуживание
    • Количество работающих компрессоров при неисправном датчике
  • Аварийные сигналы  - секция вентиляторов
    • Аварийный сигнал при низком давлении/температуре
    • Аварийный сигнал при высоком давлении/температуре
    • Задержка выдачи аварийных сигналов
    • Количество работающих вентиляторов при неисправном датчике
  • Другое
    • Варианты выключения аварийного реле
    • Полярность аварийного реле
    • Возможность включать/выключать установку с панели управления
    • Серийный адресс секции компрессоров (для системы мониторинга)
    • Серийный адресс секции вентиляторов (для системы мониторинга)
    • Программное обеспечение, используемое в устройстве
  • Аналоговый выход
    • Динамичное активирование заданного значения
    • Уставка внешней температуры, для включения динамичного регулирования
    • Датчик для аналогового  выхода
    • Начало измерения аналогового выхода
    • Конец измерения аналогового выхода
    • Минимальное значение аналогового выхода
    • Процент сигнала с аналогового выхода при неисправном датчике

Технические данные XС460D

  • Корпус: самозатухающий пластик ABS
  • Размеры: Din-модуль 70x85 мм; глубина 61мм
  • Монтаж: XС460D устанавливается  на Din-рейку omega (3)
  • Защита передней панели: IP65
  • Соединения: клеммная колодка под винты для термостойких проводов
  • Напряжение питания: 24В. АС, 120В АС ±10%, 50-60Гц или230В АС ±10%, 50-60Гц
  • Потребляемая мощьность: 5ВА максимум
  • Дисплей: 3 цифровых красных светодиодных индикатора и 4 оранжевых
  • Входы: 2  NTC/PTC датчика или 2 датчика 4-20mA.
  • Цифровые входы: 6 контактов без напряжения
  • Реле выхода: 6 реле SPST реле 5(3)A; ~250B АС
  • Последовательный выход: стандартно TTL. Протокол связи:ModBus-RTU
  • Аналоговый выход: 4-20mA - опция
  • Блок памяти: данные сохраняются даже при отсутсвии питания (EEPROM).
  • Температура эксплуатации: 0...+60°C.
  • Температура хранения: -25...+60°C.
  • Относительная влажность: 20...85% (отсутствие какого-либо конденсата)
  • Диапазон измерения и регулеровки:  NTC: -40...+110°C (-40...+230°F);  PTC: -50...+150°C (-58...+302°F)
  • Разрешающая способность: 0,1°C или 1°C.
  • Точность (при температуре окружающей среды 25°C): ±0,7°C ±1 цифра

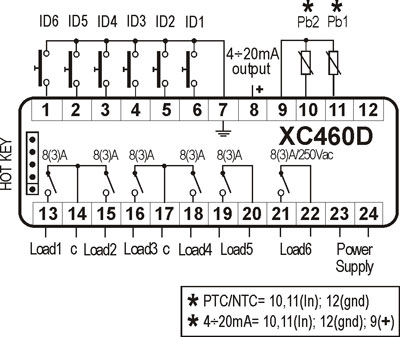

Электрические соединения блока XC460D
