Полугерметичный одноступенчатый поршневой фреоновый холодильный компрессор Bock HG 44e/475-4

фото холодильный компрессор Bock HG 44e/475-4

Технические данные компрессора BOCK HG 44e/475-4


1) Допуск (± 10%) относительно среднего значения диапазонов напряжения. Другие напряжения и ток по запросу

Все данные основаны на среднеквадратичном значании напряжения

PW = раздельные обмотки, электродвигатель с раздельным пуском обмоток
(не требуется разгрузка пуска)
Варианты подключений Y/D по запросу
2) - Значение макс. потребляемой мощности действительно для исправной питаюещей сети.
- Учитывайте макс. рабочий ток и макс. потребляемую мощность для подбора контакторов, кабелей и автоматов защиты. Автоматы защиты: категория применения AC3.
- При работе с EFC (возможно с опредленными моделями компрессоров) значения макс. потребляемой мощности и макс. потребляемого тока могут быть выше.
3) LP = низкое давление
HP = высокое давление

Объём поставки
Полугерметичный 4-х цилиндровый поршневой компрессор с электродвигателем
Единый корпус
Mасляный насос
Защита обмоток электродвигателя PTC датчиками, подключенными к блоку INT69 G
Возможность подключения регуляторов уровня масла ESK, AC+R или CARLY
Возможность подключения регуляторов уровня масла Traxoil 1)
Возможность подключения дифференциального реле контроля смазки MP54
Заправка масла:
HG: FUCHS Reniso SP 46
HGX: FUCHS Reniso Triton SE 56
Смотровое стекло
Декомпрессионный клапан
Всасывающий и нагнетательный клапаны
Заправка инертным газом
4 виброопоры в упаковке
Аксессуары
Разгрузка пуска с помощью плавного пуска ESS (Electronic Soft Start), 400В - 3ф - 50/60Гц, IP20 (клеммы IP00) для установки в щите управления  2)
Регулятор производительности 230В - 1ф - 50/60Гц, IP65
ступени производительности 50%
Крышка цилиндров подготовлена для регулятора производительности
ТЭН подогрева 230В - 1ф - 50/60Вт, 160 Вт
Дифференциальное реле контроля смазки MP54 230В - 1ф - 50/60Гц, IP21 2)
Дифференциальное реле контроля смазки DELTA-P II 220-240В - 1ф - 50/60 Hz  3)
Масляный сервисный вентиль
Защитный термостат на компрессор 2x возможно
Датчик температуры масла  2)
INT69 G Diagnose 115-230В AC, 50/60Гц, IP00 (вместо INT69 G)
DP-Modbus Gateway 115-230В AC, 50/60Гц, IP00 вкл. кабель для подключения 2)
USB кабель для подключения к INT69 G Diagnose 2)
Modbus-LAN Gateway 230В AC, 50/60Гц, IP00 2)
Присоедиение нагнетального и всасывающего клапанов под сварку (по запросу)
Промежуточный фланец для установки нагнетательного клапана в направлении влево или вправо относительно оси коленвала
Дополнительный вентилятор обдува
230В Δ / 400В Y (± 10%) - 3ф - 50Гц, 120Вт,
230-265В Δ / 400-460В Y (± 10%) - 3ф - 60Гц, 190Вт,
IP54 2)
Фланец подготовлен для подключение дифференциального реле контроля смазки DELTA-P II
Электродвигатель другого напряжения и частоты (по запросу)

1) Возможно только с использованием дополнительного адаптера
2) В отдельная упаковке
3) Комплект вспомогательного оборудования (вворачиваемая деталь установлена)

Эксплуатационные характеристики хладагент R134a


Применение: Охлаждение и кондиционирование
Напряжение питания 50 Hz, 400 V
Частота сети 50 Hz
Температура кипения 5,0 °C
Давление кипения (абс.) 3,50 bar
Температура конденсации 50,0 °C
Давление конденсации (абс.) 13,17 bar
Температура всас. газа 20 °C
Переохлаждение (вне конденсатора) 0 K
Полезный перегрев 100%
Холодопроизв. компрессора 22,30 kW
Холодопроизв. испарителя 22,30 kW
Потребляемая мощность 6,61 kW
Потребляемый ток (400 V) 12,40 A
Коэффициент (СОР/EER) 3,37
Производительность конденсатора 28,90 kW
Массовый расход 0,156 kg/s
Температура в конце сжатия 78,7 °C 1)

Предварительные рабочие характеристики. Температуры кипения и конденсации основаны на значениях точек росы. Примечания 1) Температура в конце сжатия является расчетным значением. Возможны отклонения в сравнении с реально измеренными значениями.

o Температура кипения
tc Температура конденсации
Q Холодопроизв. компрессора
P Потребляемая мощность
I Потребляемый ток

Эксплуатационные характеристики хладагент R22

Применение: Охлаждение и кондиционирование
Напряжение питания 50 Hz, 400 V
Частота сети 50 Hz
Температура кипения 0,0 °C
Давление кипения (абс.) 4,97 bar
Температура конденсации 50,0 °C
Давление конденсации (абс.) 19,42 bar
Температура всас. газа 20 °C
Переохлаждение (вне конденсатора) 0 K
Полезный перегрев 100%
Холодопроизв. компрессора 29,30 kW
Холодопроизв. испарителя 29,30 kW
Потребляемая мощность 9,93 kW
Потребляемый ток (400 V) 16,90 A
Коэффициент (СОР/EER) 2,95
Производительность конденсатора 39,30 kW
Массовый расход 0,187 kg/s
Температура в конце сжатия 109,0 °C 1)

Предварительные рабочие характеристики. Температуры кипения и конденсации основаны на значениях точек росы. Примечания 1) Температура в конце сжатия является расчетным значением. Возможны отклонения в сравнении с реально измеренными значениями.


o Температура кипения
tc Температура конденсации
Q Холодопроизв. компрессора
P Потребляемая мощность
I Потребляемый ток

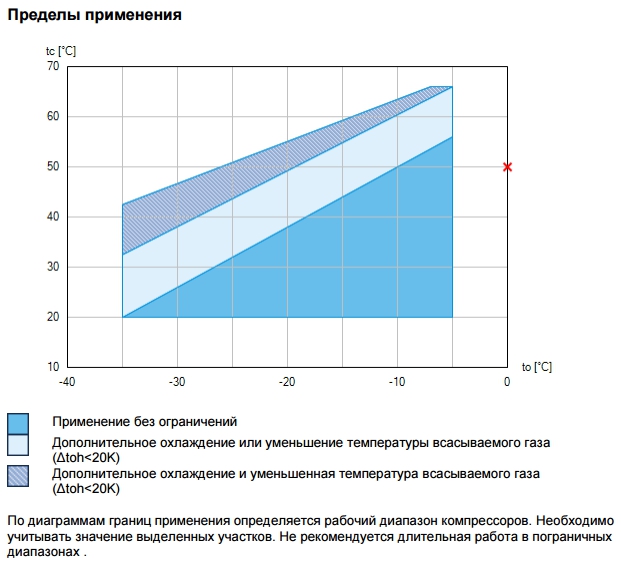

Эксплуатационные характеристики хладагент R404A, R507

Применение: Охлаждение и кондиционирование
Напряжение питания 50 Hz, 400 V
Частота сети 50 Hz
Температура кипения 0,0 °C
Давление кипения (абс.) 6,04 bar
Температура конденсации 50,0 °C
Давление конденсации (абс.) 22,98 bar
Температура всас. газа 20 °C
Переохлаждение (вне конденсатора) 0 K
Полезный перегрев 100%
Холодопроизв. компрессора 28,10 kW
Холодопроизв. испарителя 28,10 kW
Потребляемая мощность 11,00 kW
Потребляемый ток (400 V) 18,60 A
Коэффициент (СОР/EER) 2,55
Производительность конденсатора 39,10 kW
Массовый расход 0,259 kg/s
Температура в конце сжатия 83,0 °C 1)

Предварительные рабочие характеристики. Температуры кипения и конденсации основаны на значениях точек росы. Примечания 1) Температура в конце сжатия является расчетным значением. Возможны отклонения в сравнении с реально измеренными значениями.


o Температура кипения
tc Температура конденсации
Q Холодопроизв. компрессора
P Потребляемая мощность
I Потребляемый ток


Эксплуатационные характеристики хладагент R407C

Применение: Охлаждение и кондиционирование

Напряжение питания 50 Hz, 400 V
Частота сети 50 Hz
Температура кипения 0,0 °C
Давление кипения (абс.) 4,61 bar
Температура конденсации 50,0 °C
Давление конденсации (абс.) 19,85 bar
Температура всас. газа 20 °C
Переохлаждение (вне конденсатора) 0 K
Полезный перегрев 100%
Холодопроизв. компрессора 26,30 kW
Холодопроизв. испарителя 26,30 kW
Потребляемая мощность 9,34 kW
Потребляемый ток (400 V) 16,10 A
Коэффициент (СОР/EER) 2,81
Производительность конденсатора 35,60 kW
Массовый расход 0,166 kg/s
Температура в конце сжатия 97,6 °C 1)

Предварительные рабочие характеристики. Температуры кипения и конденсации основаны на значениях точек росы. Примечания 1) Температура в конце сжатия является расчетным значением. Возможны отклонения в сравнении с реально измеренными значениями

o Температура кипения
tc Температура конденсации
Q Холодопроизв. компрессора
P Потребляемая мощность
I Потребляемый ток


Эксплуатационные характеристики хладагент R407F

Применение: Охлаждение и кондиционирование
Напряжение питания 50 Hz, 400 V
Частота сети 50 Hz
Температура кипения 0,0 °C
Давление кипения (абс.) 5,21 bar
Температура конденсации 50,0 °C
Давление конденсации (абс.) 22,17 bar
Температура всас. газа 20 °C
Переохлаждение (вне конденсатора) 0 K
Полезный перегрев 100%
Холодопроизв. компрессора 29,40 kW
Холодопроизв. испарителя 29,40 kW
 Потребляемая мощность 10,60 kW
Потребляемый ток (400 V) 18,00 A
Коэффициент (СОР/EER) 2,77
Производительность конденсатора 40,10 kW
Массовый расход 0,180 kg/s
Температура в конце сжатия 99,5 °C 1)

Предварительные рабочие характеристики. Температуры кипения и конденсации основаны на значениях точек росы. Примечания 1) Температура в конце сжатия является расчетным значением. Возможны отклонения в сравнении с реально измеренными значениями.

o Температура кипения
tc Температура конденсации
Q Холодопроизв. компрессора
P Потребляемая мощность
I Потребляемый ток


Эксплуатационные характеристики хладагент R407A

Применение: Охлаждение и кондиционирование
Напряжение питания 50 Hz, 400 V
Частота сети 50 Hz
Температура кипения 0,0 °C
Давление кипения (абс.) 4,99 bar
Температура конденсации 50,0 °C
Давление конденсации (абс.) 21,11 bar
Температура всас. газа 20 °C
Переохлаждение (вне конденсатора) 0 K
Полезный перегрев 100%
Холодопроизв. компрессора 28,10 kW
Холодопроизв. испарителя 28,10 kW
Потребляемая мощность 10,10 kW
Потребляемый ток (400 V) 17,30 A
Коэффициент (СОР/EER) 2,77
Производительность конденсатора 38,30 kW
Массовый расход 0,194 kg/s
Температура в конце сжатия 94,4 °C 1)

Предварительные рабочие характеристики. Температуры кипения и конденсации основаны на значениях точек росы. Примечания 1) Температура в конце сжатия является расчетным значением. Возможны отклонения в сравнении с реально измеренными значениями.

o Температура кипения
tc Температура конденсации
Q Холодопроизв. компрессора
P Потребляемая мощность
I Потребляемый ток




Чертёж с размерами, вид с размерами и подключениями компрессора BOCK HG 44e/475-4
Чертёж с размерами, вид с размерами и подключениями компрессора BOCK HG 44e/475-4
Размеры и подключения
SV Запорный клапан на всасывании, труба ø 1) 35 mm - 1 3/8 "
DV Запорный клапан на нагнетании, труба ø 1) 28 mm - 1 1/8 "
A Подключение на всывании, неблокируемое  1/8 " NPTF
A1 Подключение на всывании, блокируемое  7/16 " UNF
A2 Подключение на всывании, неблокируемое  1/8 " NPTF
B Подключение на нагнетании, неблокируемое  1/8 " NPTF
B1 Подключение на нагнетании, блокируемое  7/16 " UNF
D Подключение реле контроля масла LP  7/16 " UNF
D1 Возврат масла из маслоотделителя  1/4 " NPTF
E Подключение манометра для измерения давления масла  1/8 " NPTF
F Слив масла  1/4 " NPTF
H Пробка для заливки масла  M 22 x 1.5
J Подогреватель масла в картере  Ø 15 mm
K Смотровое стекло  3 x M 6
L Подключение защитного термостата на нагнетании  1/8 " NPTF
O Подключение регулятора уровня масла  3 x M 6
Q Подключение датчика температуры масла  1/8" NPTF

1) Присоединение под пайку
