Полугерметичный одноступенчатый поршневой фреоновый холодильный компрессор Bock HG 22e/190-4

Полугерметичный одноступенчатый фреоновый холодильный поршневой компрессор Bock HG22e/190-4

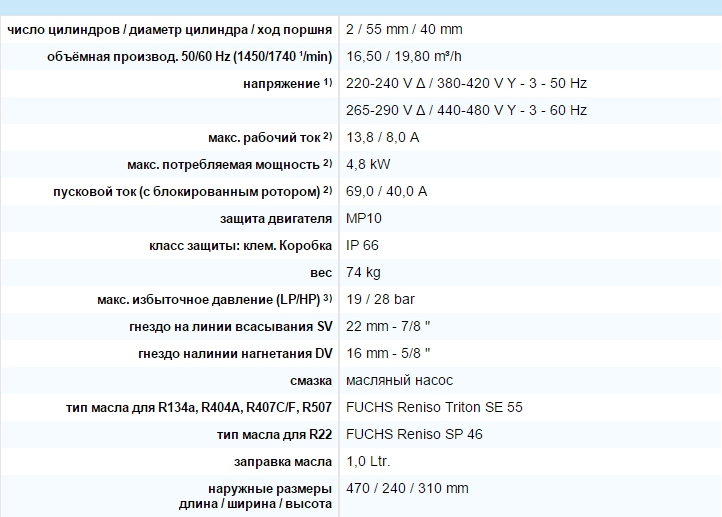

Технические данные компрессора BOCK HG22e/190-4
Технические данные компрессора BOCK HG22e/190-4
1) Допуск (± 10%) относительно среднего значения диапазона напряжений. По специальному запросу возможны другие значения тока и напряжения

Все данные базируются на среднем значении диапазона напряжений
2) - Показатели макс. потребляемой мощности действительны для режима работы с частотой 50 Гц. При режиме с частотой 60 Гц показатели умножаются в 1,2 раза. Макс. рабочий ток при этом не изменяется.
- Учитывайте макс. рабочий ток/макс. потребляемую мощность для расположения контакторов, кабелей и предохранителей. Контактор: категория применения AC3.
3) LP = низкое давление
HP = высокое давление

Объём поставки
Полугерметичный двухцилиндровый поршневой компрессор с приводным двигателем
Моноблочный корпус с герметично интегрированным электродвигателем
Mаслонасос
Предохранитель обмотки с помощью терморезисторного датчика температуры и электронного расцепителя MP10
Возможность присоединения регуляторов уровня масла ESK, Traxoil, AC+R или CARLY 1)
Заправка масла:
HG: FUCHS Reniso SP 46
HGX: FUCHS Reniso Triton SE 55
Смотровое стекло
Запорный клапан на стороне всасывания и нагнетания
Наполнение защитным газом
4 амортизатора в отд. упаковке
Принадлежности
Разгрузка при подаче через ESS (Electronic Soft Start), 400 V - 3 - 50/60 Hz, IP20 (соединительные зажимы IP00) для монтажа распределительного шкафа 2)
Бесступенчатая регулировка частоты вращения с помощью EFC (Electronic Frequency Control).
компактноая установка на компрессоре
HA/HG12P: IP65
HA22P/HG22e, HA34P/HG34e: IP54
Подогрев масла в картере
110-240 V - 1 - 50/60 Hz, 50-120 W, IP66
саморегулируемый подогрев PTC
Предохранительный выключатель в случае нехватки давления масла MP 55 230 V - 1 - 50/60 Hz, IP20 2)
Защитный термостат на каждую головку цилиндра 3)
Дополнительный вентилятор
230 V Δ / 400 V Y (± 10%) - 3 - 50 Hz, 120 W,
230-265 V Δ / 400-460 V Y (± 10%) - 3 - 60 Hz, 190 W,
IP54 2)
Эл. двигатель для специального напряжения и частоты (при специальном запросе)
1) Возможно только с использованием дополнительного адаптера
2) Oтдельная упаковка
3) Установлено

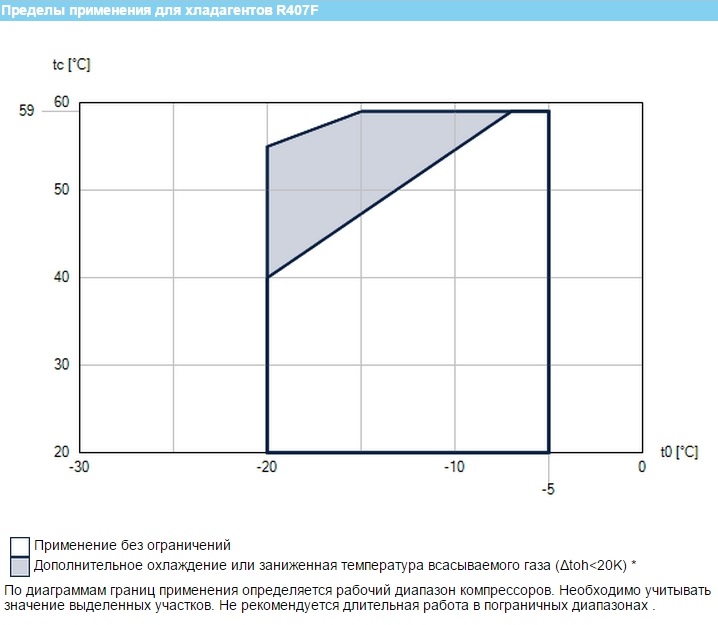

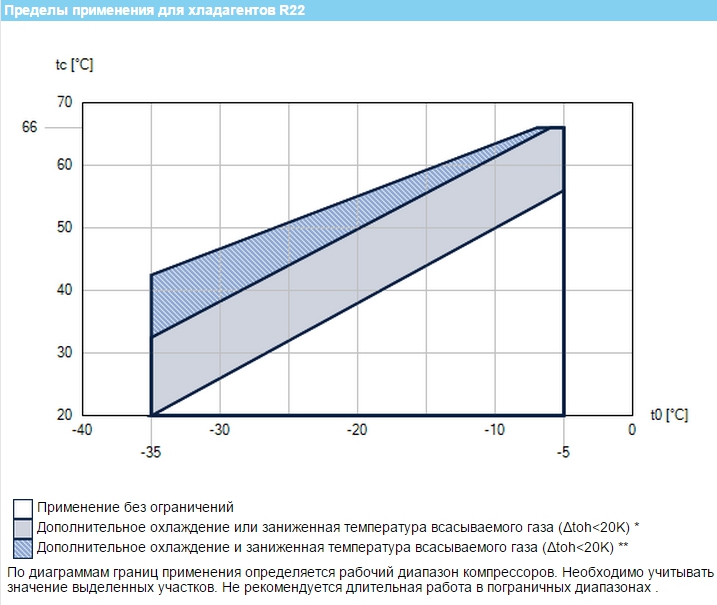

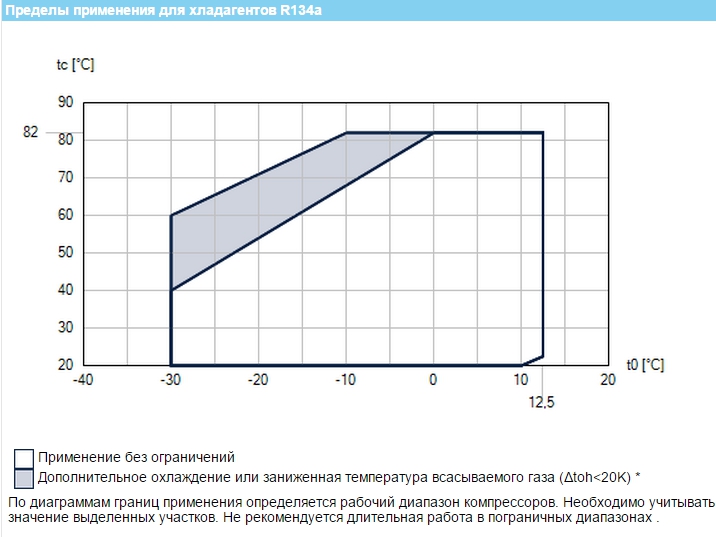

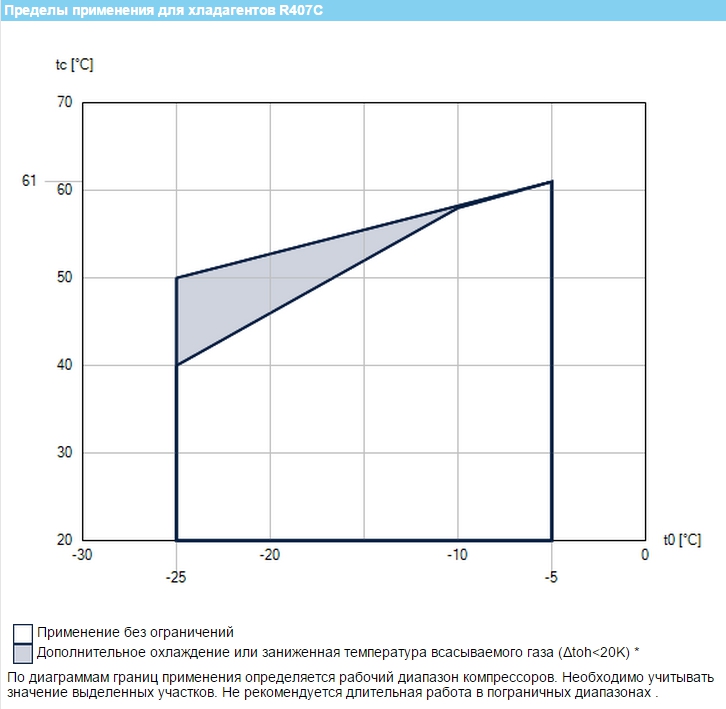

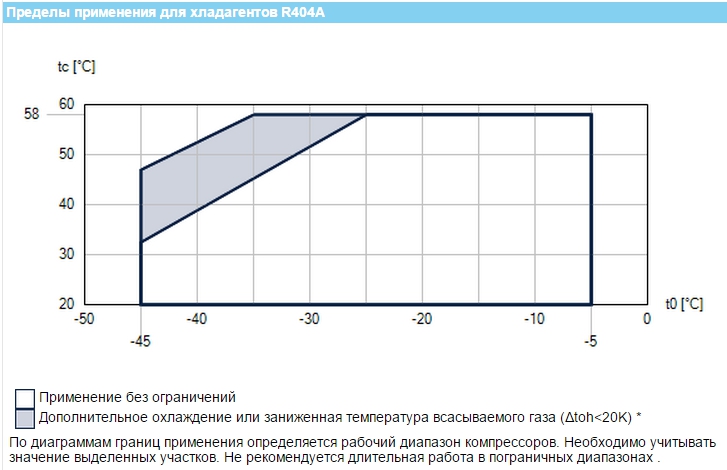

Данные по производительности и пределы применения компрессора BOCK HG22e/190-4

Имеющиеся хладагенты:
R404A | R134a | R22 | R407C | R407F

Хладагент R404A и R507 данные по производительности 50 Гц
темп.
конд.
tc [°C]
Холодопроизводительность Q0 [W], Потребление мощности Pe [kW]
температура испарения t0 [°C]
-5 °C-10 °C-15 °C-20 °C-25 °C-30 °C-35 °C-40 °C-45 °C
30 °CQ
P
13291
3,41
10956
3,27
8912
3,07
7139
2,84
5617
2,58
4323
2,30
3239
2,00
2343
1,71
1614
1,42
40 °CQ
P
11211
3,93
9199
3,68
7447
3,40
5933
3,08
4638
2,75
3540
2,39
2618
2,04
1854 *
1,69
1224 *
1,35
50 °CQ
P
9146
4,41
7458
4,06
5998
3,68
4745
3,28
3677
2,86
2776
2,44
2019 *
2,02
1386 *
1,61


Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .

Данные по R404A und R507 обобщены
Базовыми являются данные по R404A.

Коэффициент преобразования для 60 Hz = 1,2

Хладагент R134a данные по производительности 50 Гц
темп.
конд.
tc [°C]
Холодопроизводительность Q0 [W], Потребление мощности Pe [kW]
температура испарения t0 [°C]
12,5 °C10 °C7,5 °C5 °C0 °C-5 °C-10 °C-15 °C-20 °C-25 °C-30 °C
30 °CQ
P
15220
2,05
13983
2,06
12806
2,06
11687
2,05
9625
2,01
7790
1,92
6179
1,80
4786
1,66
3606
1,49
2634
1,30
1866
1,10
40 °CQ
P
13539
2,59
12413
2,56
11342
2,51
10326
2,46
8457
2,33
6800
2,17
5351
1,99
4103
1,79
3054
1,57
2196
1,35
1527
1,12
50 °CQ
P
11810
3,10
10799
3,01
9840
2,93
8931
2,83
7265
2,62
5795
2,39
4516
2,15
3424
1,89
2514
1,64
1781 *
1,38
1219 *
1,12
60 °CQ
P
10049
3,54
9158
3,41
8315
3,28
7518
3,15
6064
2,86
4790
2,57
3693
2,27
2765
1,96
2004 *
1,67
1403 *
1,38
959 *
1,10
70 °CQ
P
8274
3,91
7507
3,74
6784
3,57
6105
3,39
4872
3,04
3804
2,68
2896 *
2,33
2143 *
1,98
1540 *
1,65




Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .

Коэффициент преобразования для 60 Hz = 1,2

Хладагент R22 данные по производительности 50 Hz
темп.
конд.
tc [°C]
Холодопроизводительность Q0 [W], Потребление мощности Pe [kW]
температура испарения t0 [°C]
-5 °C-10 °C-15 °C-20 °C-25 °C-30 °C-35 °C
30 °CQ
P
12133
2,85
9845
2,71
7914
2,53
6296
2,32
4949
2,09
3832 *
1,86
2902 *
1,64
40 °CQ
P
10679
3,33
8672
3,09
6971
2,83
5532 *
2,55
4315 *
2,27
3276 **
1,99
2373 **
1,73
50 °CQ
P
9199
3,77
7449
3,43
5953 *
3,08
4670 *
2,73
3557 **
2,37




Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .

Коэффициент преобразования для 60 Hz = 1,2

Хладагент R407C данные по производительности 50 Hz
темп.
конд.
tc [°C]
Холодопроизводительность Q0 [W], Потребление мощности Pe [kW]
температура испарения t0 [°C]
-5 °C-10 °C-15 °C-20 °C-25 °C
30 °CQ
P
10754
2,83
8543
2,66
6695
2,44
5176
2,21
3954
1,98
40 °CQ
P
9211
3,25
7308
2,98
5709
2,68
4381
2,38
3289
2,11
50 °CQ
P
7784
3,60
6170
3,24
4800
2,88
3642 *
2,53
2662 *
2,22
Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .
Температуры испарения и конденсации соответствуют условиям линии насыщения (насыщенные пары).

Коэффициент преобразования для 60 Hz = 1,2

Хладагент R407F данные по производительности 50 Hz
темп.
конд.
tc [°C]
Холодопроизводительность Q0 [W], Потребление мощности Pe [kW]
температура испарения t0 [°C]
-5 °C-10 °C-15 °C-20 °C
20 °CQ
P
14170
2,64
11474
2,56
9174
2,43
7235
2,26
30 °CQ
P
12562
3,20
10117
3,01
8028
2,78
6262
2,53
40 °CQ
P
10928
3,69
8752
3,39
6895
3,07
5322
2,74
50 °CQ
P
9238
4,10
7353
3,70
5747 *
3,28
4386 *
2,88
59 °CQ
P
7647
4,39
6040 *
3,89
4677 *
3,40


Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Гц. Это означает - температура всасываемого пара 20 °C без переохлаждения.
Эти данные являются теоретическими и предварительными значениями. Из-за этого не исключены погрешности.
Коэффициент преобразования для 60 Гц = 1,2


Чертёж с размерами, вид с размерами и подключениями компрессора BOCK HG22e/190-4
Чертёж с размерами, вид с размерами и подключениями компрессора BOCK HG22e/190-4
Размеры и подключения
SV Запорный клапан на всасывании, труба ø 1) 22 - 7/8
DV Запорный клапан на нагнетании, труба ø 1) 16 - 5/8
A Гнездо на всасывании, незакрываемое 1/8 " NPTF
A1 Гнездо на всасывании, закрываемое 7/16 " UNF
B Гнездо на нагнетании, незакрываемое 1/8 " NPTF
B1 Гнездо на нагнетании, закрываемое 7/16 " UNF
D1 Возврат масла из маслоотделителя 1/4 " NPTF
E Манометр измерения давления масла 1/8 " NPTF
F Слив масла M 10
H Пробка для заливки масла 1/4 " NPTF
J Подключение подогревателя масла в картере 3/8 " NPTF
K Смотровре стекло 1 1/8 " - 18 UNEF
L Гнездо защитного термостата 1/8 " NPTF
O Гнездо регулятора уровня масла 1 1/8 " - 18 UNEF
1) Выводы под пайку
