Полугерметичный одноступенчатый поршневой фреоновый холодильный компрессор Bock HG 22e/190-4 S

Полугерметичный одноступенчатый фреоновый холодильный поршневой компрессор Bock  HG22e/190-4 S

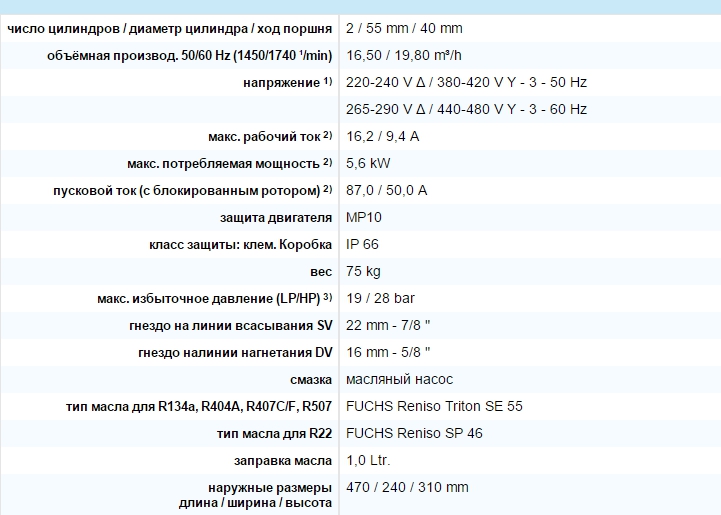

Технические данные компрессора BOCK HG22e/190-4 S
Технические данные компрессора BOCK HG22e/190-4 S
1) Допуск (± 10%) относительно среднего значения диапазона напряжений. По специальному запросу возможны другие значения тока и напряжения

Все данные базируются на среднем значении диапазона напряжений
2) - Показатели макс. потребляемой мощности действительны для режима работы с частотой 50 Гц. При режиме с частотой 60 Гц показатели умножаются в 1,2 раза. Макс. рабочий ток при этом не изменяется.
- Учитывайте макс. рабочий ток/макс. потребляемую мощность для расположения контакторов, кабелей и предохранителей. Контактор: категория применения AC3.
3) LP = низкое давление
HP = высокое давление

Объём поставки
Полугерметичный двухцилиндровый поршневой компрессор с приводным двигателем
Моноблочный корпус с герметично интегрированным электродвигателем
Mаслонасос
Предохранитель обмотки с помощью терморезисторного датчика температуры и электронного расцепителя MP10
Возможность присоединения регуляторов уровня масла ESK, Traxoil, AC+R или CARLY 1)
Заправка масла:
HG: FUCHS Reniso SP 46
HGX: FUCHS Reniso Triton SE 55
Смотровое стекло
Запорный клапан на стороне всасывания и нагнетания
Наполнение защитным газом
4 амортизатора в отд. упаковке
Принадлежности
Разгрузка при подаче через ESS (Electronic Soft Start), 400 V - 3 - 50/60 Hz, IP20 (соединительные зажимы IP00) для монтажа распределительного шкафа 2)
Бесступенчатая регулировка частоты вращения с помощью EFC (Electronic Frequency Control).
компактноая установка на компрессоре
HA/HG12P: IP65
HA22P/HG22e, HA34P/HG34e: IP54
Подогрев масла в картере
110-240 V - 1 - 50/60 Hz, 50-120 W, IP66
саморегулируемый подогрев PTC
Предохранительный выключатель в случае нехватки давления масла MP 55 230 V - 1 - 50/60 Hz, IP20 2)
Защитный термостат на каждую головку цилиндра 3)
Дополнительный вентилятор
230 V Δ / 400 V Y (± 10%) - 3 - 50 Hz, 120 W,
230-265 V Δ / 400-460 V Y (± 10%) - 3 - 60 Hz, 190 W,
IP54 2)
Эл. двигатель для специального напряжения и частоты (при специальном запросе)
1) Возможно только с использованием дополнительного адаптера
2) Oтдельная упаковка
3) Установлено

Данные по производительности и пределы применения компрессора BOCK

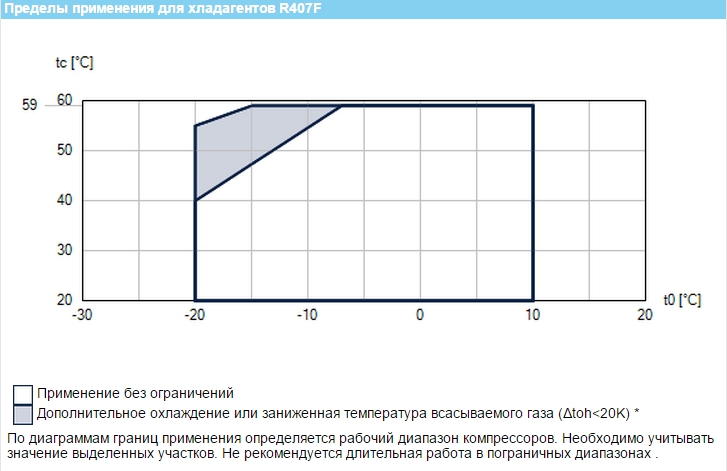

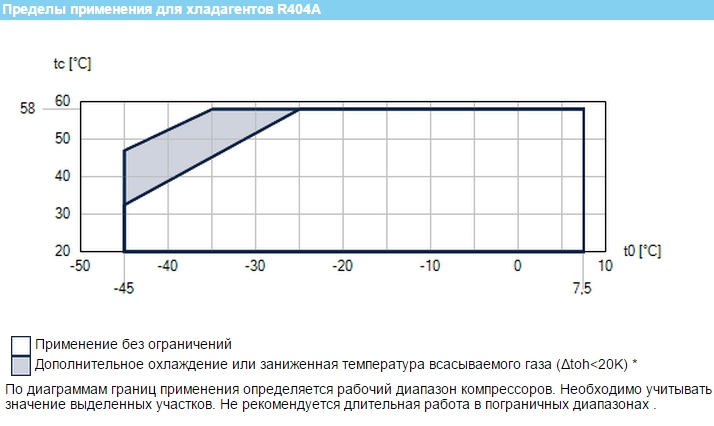

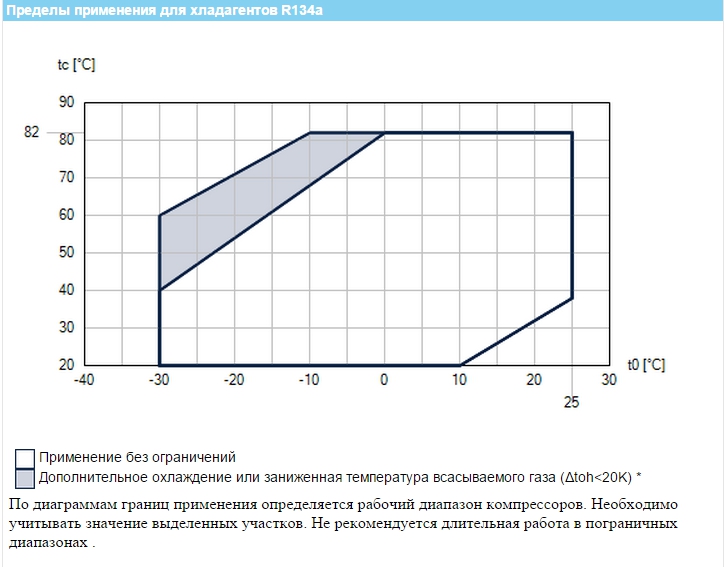

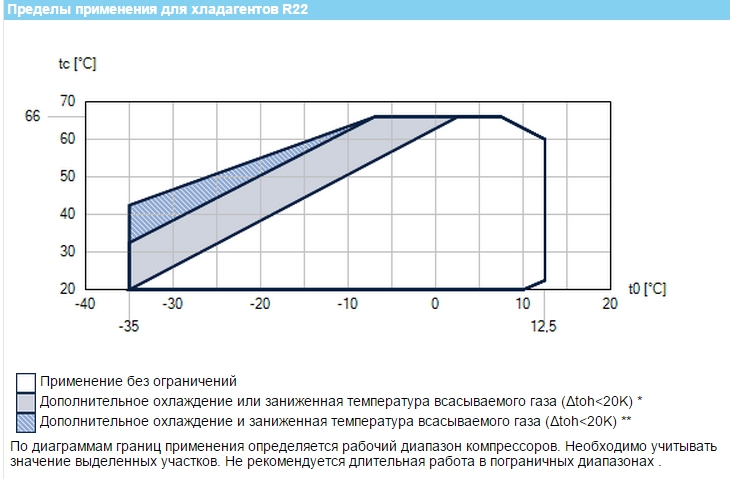

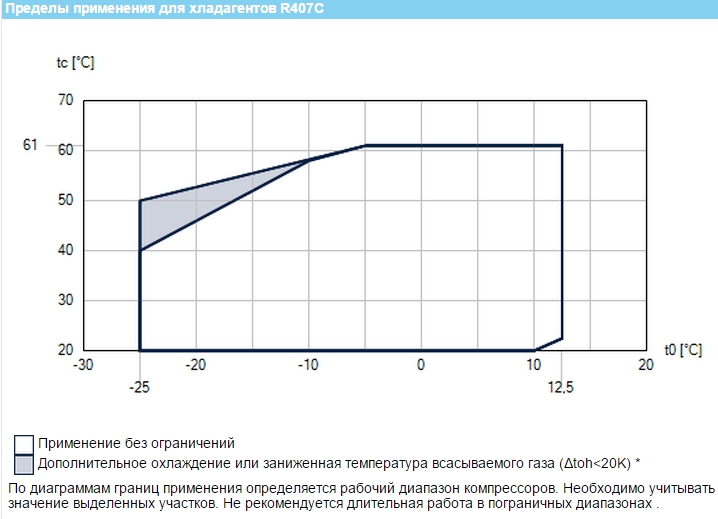

Имеющиеся хладагенты: R404A | R134a | R22 | R407C | R407F

Хладагент R404A и R507 данные по производительности 50 Гц
темп.
конд.
tc [°C]
Холодопроизводительность Q0 [W], Потребление мощности Pe [kW]
температура испарения t0 [°C]
7,5 °C5 °C0 °C-5 °C-10 °C-15 °C-20 °C-25 °C-30 °C-35 °C-40 °C-45 °C
30 °CQ
P
20748
3,47
19106
3,49
16088
3,47
13406
3,38
11041
3,24
8971
3,04
7176
2,81
5637
2,55
4332
2,26
3241
1,97
2344
1,68
1620
1,40
40 °CQ
P
17731
4,29
16289
4,24
13648
4,10
11314
3,89
9266
3,64
7485
3,36
5950
3,04
4640
2,71
3535
2,37
2614
2,03
1858 *
1,70
1246 *
1,39
50 °CQ
P
14732
5,04
13489
4,93
11224
4,66
9236
4,34
7505
3,99
6011
3,61
4733
3,21
3650
2,81
2743
2,41
1992 *
2,02
1374 *
1,65


Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .

Данные по R404A und R507 обобщены
Базовыми являются данные по R404A.

Коэффициент преобразования для 60 Hz = 1,2

Хладагент R134a данные по производительности 50 Гц
темп.
конд.
tc [°C]
Холодопроизводительность Q0 [W], Потребление мощности Pe [kW]
температура испарения t0 [°C]
12,5 °C10 °C7,5 °C5 °C0 °C-5 °C-10 °C-15 °C-20 °C-25 °C-30 °C
30 °CQ
P
15321
2,04
14049
2,06
12842
2,07
11699
2,06
9601
2,02
7750
1,94
6140
1,83
4764
1,69
3617
1,53
2693
1,35
1985
1,17
40 °CQ
P
13521
2,55
12383
2,53
11304
2,49
10283
2,45
8413
2,34
6766
2,19
5336
2,02
4118
1,84
3104
1,63
2291
1,43
1670
1,21
50 °CQ
P
11742
3,03
10736
2,97
9782
2,89
8881
2,81
7233
2,62
5785
2,41
4531
2,18
3465
1,94
2581
1,70
1873 *
1,45
1335 *
1,22
60 °CQ
P
9984
3,48
9107
3,36
8277
3,24
7493
3,12
6063
2,85
4809
2,57
3726
2,28
2808
1,99
2048 *
1,70
1441 *
1,42
981 *
1,16
70 °CQ
P
8247
3,85
7497
3,69
6788
3,53
6120
3,36
4902
3,01
3837
2,66
2921 *
2,31
2145 *
1,96
1505 *
1,63




Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .

Коэффициент преобразования для 60 Hz = 1,2

Хладагент R22 данные по производительности 50 Hz
темп.
конд.
tc [°C]
Холодопроизводительность Q0 [W], Потребление мощности Pe [kW]
температура испарения t0 [°C]
12,5 °C10 °C7,5 °C5 °C0 °C-5 °C-10 °C-15 °C-20 °C-25 °C-30 °C-35 °C
30 °CQ
P
23329
2,90
21375
2,95
19546
2,97
17837
2,98
14760
2,94
12106
2,85
9836
2,71
7911
2,53
6293
2,32
4944
2,09
3824 *
1,86
2896 *
1,64
40 °CQ
P
20530
3,78
18804
3,76
17191
3,73
15686
3,67
12981
3,53
10651
3,33
8657
3,10
6961
2,83
5523 *
2,55
4306 *
2,27
3270 **
1,98
2378 **
1,71
50 °CQ
P
17765
4,64
16258
4,55
14852
4,45
13542
4,33
11192
4,07
9168
3,76
7433
3,43
5946 *
3,08
4671 *
2,72
3568 **
2,36




Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .

Коэффициент преобразования для 60 Hz = 1,2

Хладагент R407C данные по производительности 50 Hz
темп.
конд.
tc [°C]
Холодопроизводительность Q0 [W], Потребление мощности Pe [kW]
температура испарения t0 [°C]
12,5 °C10 °C7,5 °C5 °C0 °C-5 °C-10 °C-15 °C-20 °C-25 °C
30 °CQ
P
21779
2,67
19828
2,75
18009
2,79
16316
2,81
13285
2,78
10697
2,67
8509
2,51
6680
2,31
5168
2,09
3933
1,88
40 °CQ
P
18838
3,55
17129
3,54
15538
3,51
14061
3,46
11424
3,30
9178
3,08
7282
2,82
5693
2,53
4372
2,26
3275
2,00
50 °CQ
P
16074
4,31
14597
4,23
13225
4,13
11954
4,02
9692
3,74
7770
3,41
6146
3,07
4780
2,72
3629 *
2,40
2653 *
2,11
Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .
Температуры испарения и конденсации соответствуют условиям линии насыщения (насыщенные пары).

Коэффициент преобразования для 60 Hz = 1,2

Хладагент R407F данные по производительности 50 Hz
темп.
конд.
tc [°C]
Холодопроизводительность Q0 [W], Потребление мощности Pe [kW]
температура испарения t0 [°C]
10 °C5 °C0 °C-5 °C-10 °C-15 °C-20 °C
20 °CQ
P
25661
2,25
21316
2,49
17546
2,61
14304
2,62
11546
2,55
9227
2,41
7302
2,24
30 °CQ
P
22854
3,20
18957
3,30
15576
3,28
12666
3,16
10183
2,98
8081
2,75
6315
2,50
40 °CQ
P
20039
4,11
16597
4,05
13614
3,89
11045
3,65
8845
3,36
6969
3,03
5371
2,71
50 °CQ
P
17160
4,93
14183
4,71
11607
4,40
9387
4,04
7479
3,64
5836 *
3,22
4415 *
2,82
59 °CQ
P
14472
5,54
11920
5,18
9717
4,75
7819
4,27
6180 *
3,77
4756 *
3,26


Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Гц. Это означает - температура всасываемого пара 20 °C без переохлаждения.
Эти данные являются теоретическими и предварительными значениями. Из-за этого не исключены погрешности.
Коэффициент преобразования для 60 Гц = 1,2

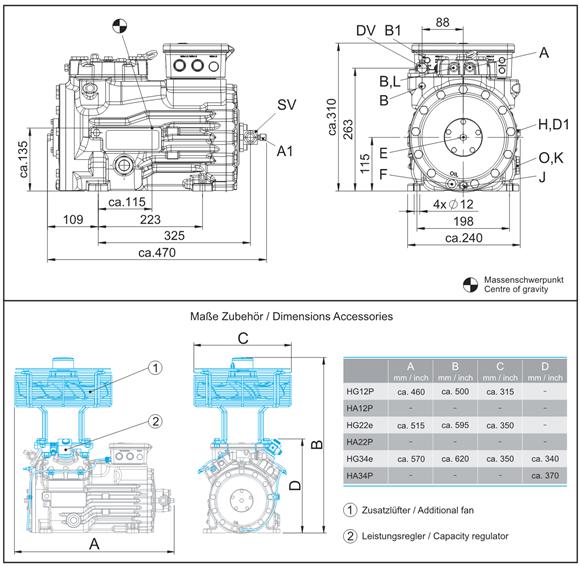

Чертёж с размерами, вид с размерами и подключениями компрессора BOCK HG22e/190-4 S
Чертёж с размерами, вид с размерами и подключениями компрессора BOCK HG22e/190-4 S
Размеры и подключения
SV Запорный клапан на всасывании, труба ø 1) 22 - 7/8
DV Запорный клапан на нагнетании, труба ø 1) 16 - 5/8
A Гнездо на всасывании, незакрываемое 1/8 " NPTF
A1 Гнездо на всасывании, закрываемое 7/16 " UNF
B Гнездо на нагнетании, незакрываемое 1/8 " NPTF
B1 Гнездо на нагнетании, закрываемое 7/16 " UNF
D1 Возврат масла из маслоотделителя 1/4 " NPTF
E Манометр измерения давления масла 1/8 " NPTF
F Слив масла M 10
H Пробка для заливки масла 1/4 " NPTF
J Подключение подогревателя масла в картере 3/8 " NPTF
K Смотровре стекло 1 1/8 " - 18 UNEF
L Гнездо защитного термостата 1/8 " NPTF
O Гнездо регулятора уровня масла 1 1/8 " - 18 UNEF
1) Выводы под пайку
