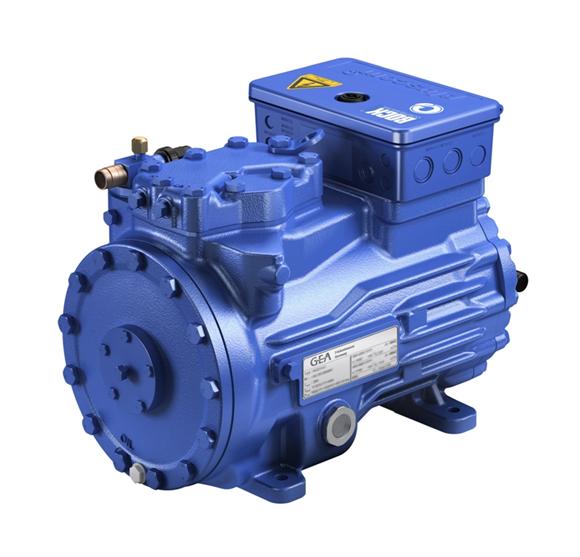

Полугерметичный одноступенчатый поршневой фреоновый холодильный компрессор Bock HG 22e/160-4

Полугерметичный одноступенчатый фреоновый холодильный поршневой компрессор Bock  HG22e/160-4

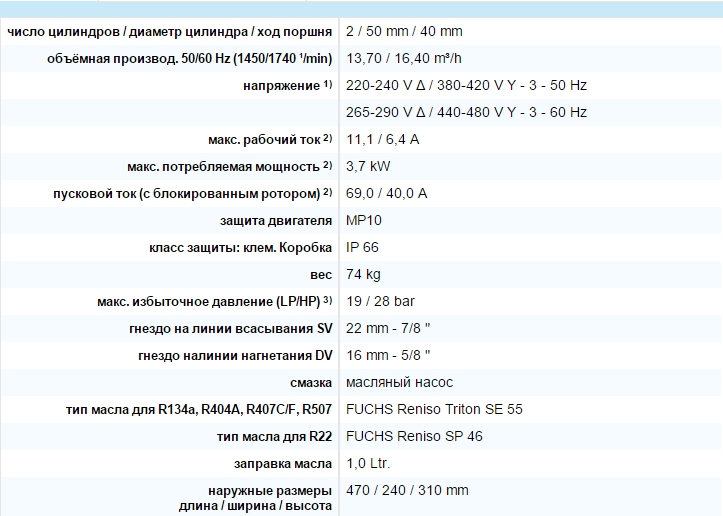

Технические данные компрессора BOCK HG22e/160-4
Технические данные компрессора BOCK HG22e/160-4

1) Допуск (± 10%) относительно среднего значения диапазона напряжений. По специальному запросу возможны другие значения тока и напряжения

Все данные базируются на среднем значении диапазона напряжений
2) - Показатели макс. потребляемой мощности действительны для режима работы с частотой 50 Гц. При режиме с частотой 60 Гц показатели умножаются в 1,2 раза. Макс. рабочий ток при этом не изменяется.
- Учитывайте макс. рабочий ток/макс. потребляемую мощность для расположения контакторов, кабелей и предохранителей. Контактор: категория применения AC3.
3) LP = низкое давление
HP = высокое давление

Объём поставки
Полугерметичный двухцилиндровый поршневой компрессор с приводным двигателем
Моноблочный корпус с герметично интегрированным электродвигателем
Mаслонасос
Предохранитель обмотки с помощью терморезисторного датчика температуры и электронного расцепителя MP10
Возможность присоединения регуляторов уровня масла ESK, Traxoil, AC+R или CARLY 1)
Заправка масла:
HG: FUCHS Reniso SP 46
HGX: FUCHS Reniso Triton SE 55
Смотровое стекло
Запорный клапан на стороне всасывания и нагнетания
Наполнение защитным газом
4 амортизатора в отд. упаковке
Принадлежности
Разгрузка при подаче через ESS (Electronic Soft Start), 400 V - 3 - 50/60 Hz, IP20 (соединительные зажимы IP00) для монтажа распределительного шкафа 2)
Бесступенчатая регулировка частоты вращения с помощью EFC (Electronic Frequency Control).
компактноая установка на компрессоре
HA/HG12P: IP65
HA22P/HG22e, HA34P/HG34e: IP54
Подогрев масла в картере
110-240 V - 1 - 50/60 Hz, 50-120 W, IP66
саморегулируемый подогрев PTC
Предохранительный выключатель в случае нехватки давления масла MP 55 230 V - 1 - 50/60 Hz, IP20 2)
Защитный термостат на каждую головку цилиндра 3)
Дополнительный вентилятор
230 V Δ / 400 V Y (± 10%) - 3 - 50 Hz, 120 W,
230-265 V Δ / 400-460 V Y (± 10%) - 3 - 60 Hz, 190 W,
IP54 2)
Эл. двигатель для специального напряжения и частоты (при специальном запросе)
1) Возможно только с использованием дополнительного адаптера
2) Oтдельная упаковка
3) Установлено

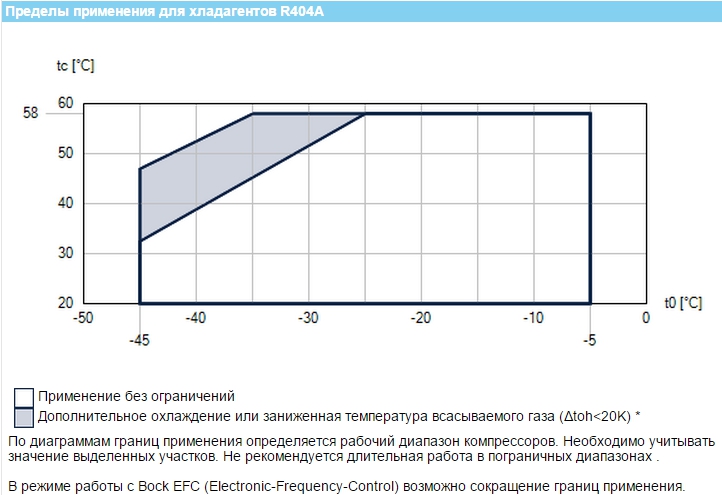

Данные по производительности и пределы применения компрессора BOCK HG22e/125-4 S

Имеющиеся хладагенты: R404A | R134a | R22 | R407C | R407F

Хладагент R404A и R507 данные по производительности 50 Гц
темп.
конд.
tc [°C]
Холодопроизводительность Q0 [W], Потребление мощности Pe [kW]
температура испарения t0 [°C]
-5 °C-10 °C-15 °C-20 °C-25 °C-30 °C-35 °C-40 °C-45 °C
30 °CQ
P
10822
2,74
8973
2,63
7314
2,48
5841
2,29
4552
2,08
3442
1,85
2509
1,60
1750
1,34
1161
1,09
40 °CQ
P
9165
3,17
7540
2,97
6088
2,73
4807
2,47
3694
2,20
2744
1,91
1956
1,63
1325 *
1,34
850 *
1,07
50 °CQ
P
7471
3,52
6085
3,22
4856
2,91
3782
2,58
2860
2,25
2086
1,93
1457 *
1,61
971 *
1,31



Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .

Данные по R404A und R507 обобщены
Базовыми являются данные по R404A.

Коэффициент преобразования для 60 Hz = 1,2

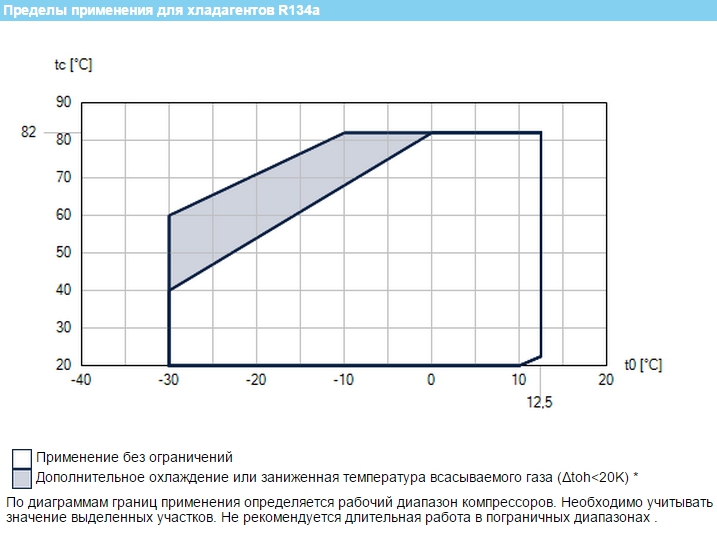

Хладагент R134a данные по производительности 50 Гц
темп.
конд.
tc [°C]
Холодопроизводительность Q0 [W], Потребление мощности Pe [kW]
температура испарения t0 [°C]
12,5 °C10 °C7,5 °C5 °C0 °C-5 °C-10 °C-15 °C-20 °C-25 °C-30 °C
30 °CQ
P
12714
1,64
11594
1,65
10543
1,66
9558
1,66
7778
1,64
6238
1,59
4918
1,52
3801
1,42
2868
1,30
2103
1,15
1485
0,98
40 °CQ
P
11121
2,08
10126
2,06
9194
2,03
8321
2,00
6748
1,92
5388
1,82
4224
1,69
3237
1,54
2409
1,37
1723
1,17
1160
0,96
50 °CQ
P
9631
2,47
8752
2,42
7929
2,36
7160
2,30
5775
2,16
4578
1,99
3551
1,81
2676
1,61
1935
1,38
1310 *
1,14
783 *
0,88
60 °CQ
P
8223
2,81
7451
2,72
6729
2,63
6055
2,54
4839
2,34
3787
2,11
2879
1,87
2098
1,62
1426 *
1,34
844 *
1,05
334 *
0,74
70 °CQ
P
6878
3,09
6204
2,97
5574
2,85
4985
2,72
3921
2,46
2995
2,17
2189 *
1,87
1483 *
1,56
861 *
1,23




Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .

Коэффициент преобразования для 60 Hz = 1,2

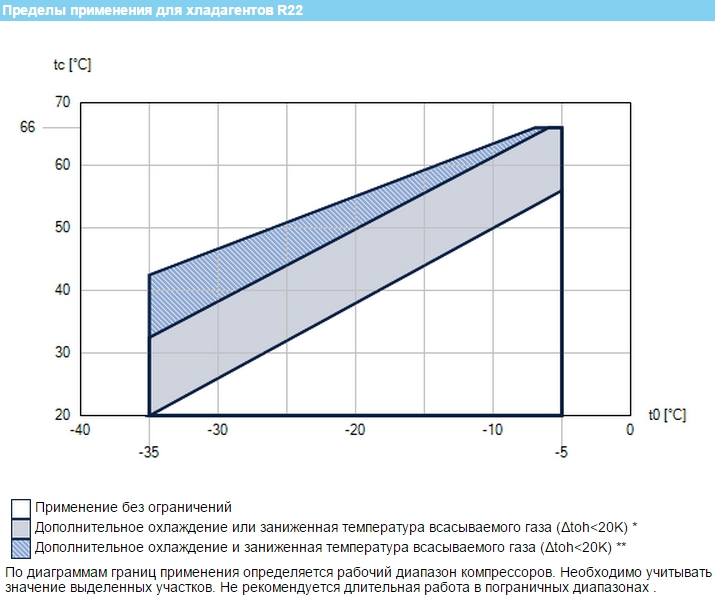

Хладагент R22 данные по производительности 50 Hz
темп.
конд.
tc [°C]
Холодопроизводительность Q0 [W], Потребление мощности Pe [kW]
температура испарения t0 [°C]
-5 °C-10 °C-15 °C-20 °C-25 °C-30 °C-35 °C
30 °CQ
P
10073
2,37
8184
2,25
6583
2,10
5236
1,92
4112
1,74
3181 *
1,55
2410 *
1,36
40 °CQ
P
8859
2,77
7200
2,57
5787
2,35
4590 *
2,12
3576 *
1,88
2714 **
1,65
1973 **
1,43
50 °CQ
P
7617
3,13
6173
2,85
4935 *
2,56
3873 *
2,26
2954 **
1,97



Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .

Коэффициент преобразования для 60 Hz = 1,2


Хладагент R407C данные по производительности 50 Hz
темп.
конд.
tc [°C]
Холодопроизводительность Q0 [W], Потребление мощности Pe [kW]
температура испарения t0 [°C]
-5 °C-10 °C-15 °C-20 °C-25 °C
30 °CQ
P
8730
2,30
6948
2,17
5460
1,99
4230
1,80
3222
1,62
40 °CQ
P
7494
2,65
5944
2,43
4649
2,19
3572
1,94
2679
1,72
50 °CQ
P
6343
2,94
5013
2,65
3899
2,35
2964 *
2,06
2172 *
1,81
Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .
Температуры испарения и конденсации соответствуют условиям линии насыщения (насыщенные пары).

Коэффициент преобразования для 60 Hz = 1,2

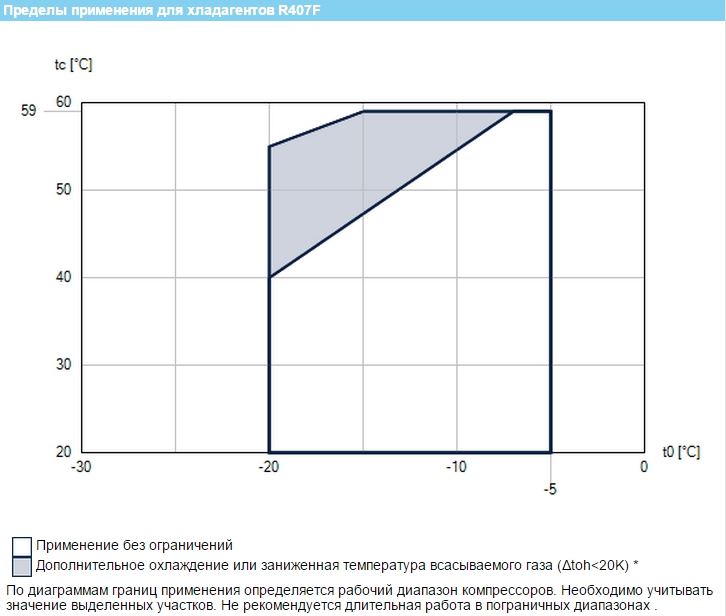

Хладагент R407F данные по производительности 50 Hz
темп.
конд.
tc [°C]
Холодопроизводительность Q0 [W], Потребление мощности Pe [kW]
температура испарения t0 [°C]
-5 °C-10 °C-15 °C-20 °C
20 °CQ
P
11437
2,06
9341
2,04
7511
1,95
5936
1,83
30 °CQ
P
10228
2,56
8286
2,42
6588
2,24
5123
2,04
40 °CQ
P
8933
2,97
7173
2,73
5637
2,47
4312
2,20
50 °CQ
P
7546
3,27
5999
2,93
4653 *
2,60
3496 *
2,27
59 °CQ
P
6217
3,41
4885 *
3,00
3736 *
2,61

Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Гц. Это означает - температура всасываемого пара 20 °C без переохлаждения.
Эти данные являются теоретическими и предварительными значениями. Из-за этого не исключены погрешности.
Коэффициент преобразования для 60 Гц = 1,2

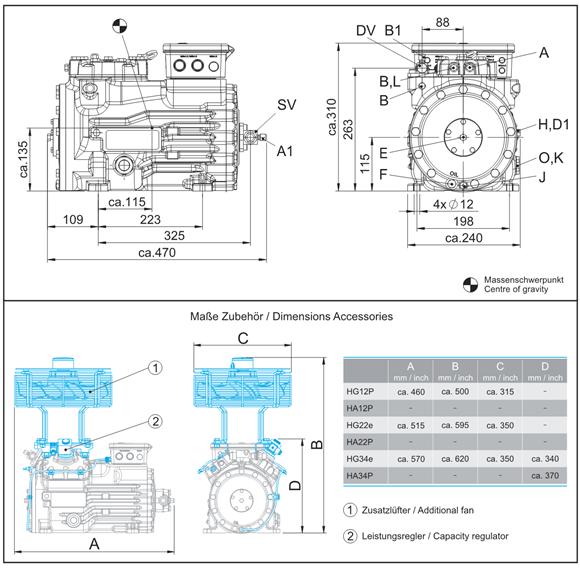

Чертёж с размерами, вид с размерами и подключениями компрессора BOCK HG22e/160-4
Чертёж с размерами, вид с размерами и подключениями компрессора BOCK HG22e/160-4
Размеры и подключения

SV Запорный клапан на всасывании, труба ø 1) 22 - 7/8
DV Запорный клапан на нагнетании, труба ø 1) 16 - 5/8
A Гнездо на всасывании, незакрываемое 1/8 " NPTF
A1 Гнездо на всасывании, закрываемое 7/16 " UNF
B Гнездо на нагнетании, незакрываемое 1/8 " NPTF
B1 Гнездо на нагнетании, закрываемое 7/16 " UNF
D1 Возврат масла из маслоотделителя 1/4 " NPTF
E Манометр измерения давления масла 1/8 " NPTF
F Слив масла M 10
H Пробка для заливки масла 1/4 " NPTF
J Подключение подогревателя масла в картере 3/8 " NPTF
K Смотровре стекло 1 1/8 " - 18 UNEF
L Гнездо защитного термостата 1/8 " NPTF
O Гнездо регулятора уровня масла 1 1/8 " - 18 UNEF
1) Выводы под пайку
