Полугерметичный одноступенчатый поршневой фреоновый холодильный компрессор Bock HG22e/125-4

Фото компрессор Bock HG22e/125-4

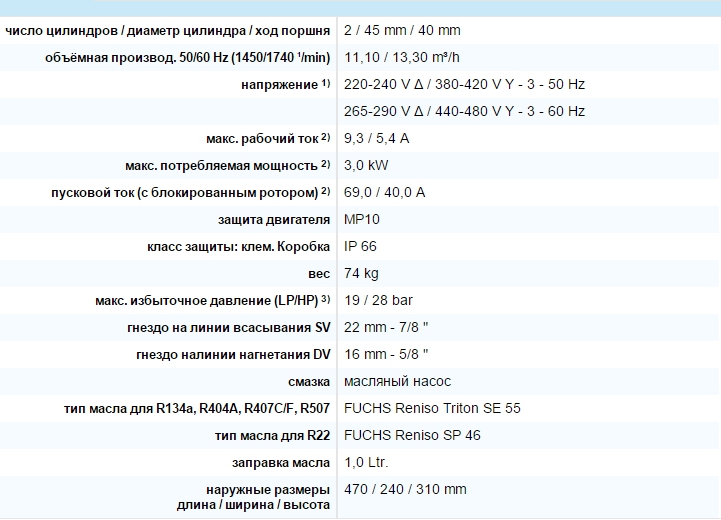

Технические данные компрессора BOCK HG22e/125-4
Технические данные компрессора BOCK  HG22e/125-4
1) Допуск (± 10%) относительно среднего значения диапазона напряжений. По специальному запросу возможны другие значения тока и напряжения

Все данные базируются на среднем значении диапазона напряжений
2) - Показатели макс. потребляемой мощности действительны для режима работы с частотой 50 Гц. При режиме с частотой 60 Гц показатели умножаются в 1,2 раза. Макс. рабочий ток при этом не изменяется.
- Учитывайте макс. рабочий ток/макс. потребляемую мощность для расположения контакторов, кабелей и предохранителей. Контактор: категория применения AC3.
3) LP = низкое давление
HP = высокое давление

Объём поставки
Полугерметичный двухцилиндровый поршневой компрессор с приводным двигателем
Моноблочный корпус с герметично интегрированным электродвигателем
Mаслонасос
Предохранитель обмотки с помощью терморезисторного датчика температуры и электронного расцепителя MP10
Возможность присоединения регуляторов уровня масла ESK, Traxoil, AC+R или CARLY 1)
Заправка масла:
HG: FUCHS Reniso SP 46
HGX: FUCHS Reniso Triton SE 55
Смотровое стекло
Запорный клапан на стороне всасывания и нагнетания
Наполнение защитным газом
4 амортизатора в отд. упаковке

Принадлежности
Разгрузка при подаче через ESS (Electronic Soft Start), 400 V - 3 - 50/60 Hz, IP20 (соединительные зажимы IP00) для монтажа распределительного шкафа 2)
Бесступенчатая регулировка частоты вращения с помощью EFC (Electronic Frequency Control).
компактноая установка на компрессоре
HA/HG12P: IP65
HA22P/HG22e, HA34P/HG34e: IP54
Подогрев масла в картере
110-240 V - 1 - 50/60 Hz, 50-120 W, IP66
саморегулируемый подогрев PTC
Предохранительный выключатель в случае нехватки давления масла MP 55 230 V - 1 - 50/60 Hz, IP20 2)
Защитный термостат на каждую головку цилиндра 3)
Дополнительный вентилятор
230 V Δ / 400 V Y (± 10%) - 3 - 50 Hz, 120 W,
230-265 V Δ / 400-460 V Y (± 10%) - 3 - 60 Hz, 190 W,
IP54 2)
Эл. двигатель для специального напряжения и частоты (при специальном запросе)
1) Возможно только с использованием дополнительного адаптера
2) Oтдельная упаковка
3) Установлено

Данные по производительности и пределы применения компрессора BOCK HG22e/125-4

Имеющиеся хладагенты: R404A | R134a | R22 | R407C | R407F

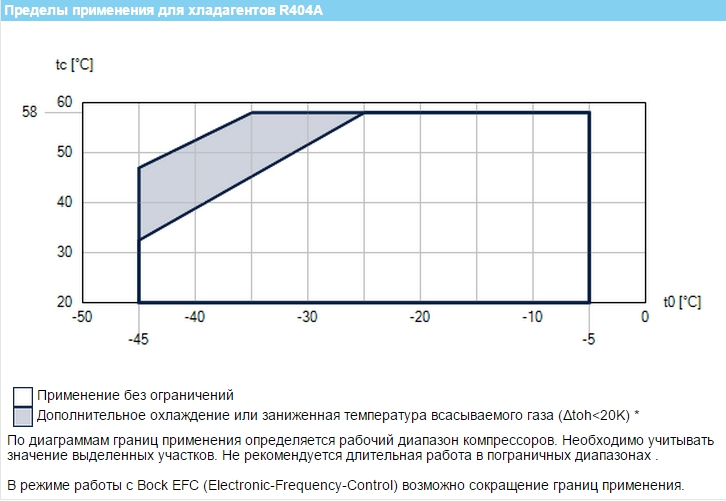

Хладагент R404A и R507 данные по производительности 50 Гц
темп.
конд.
tc [°C]
Холодопроизводительность Q0 [W], Потребление мощности Pe [kW]
температура испарения t0 [°C]
-5 °C-10 °C-15 °C-20 °C-25 °C-30 °C-35 °C-40 °C-45 °C
30 °CQ
P
8780
2,25
7245
2,16
5867
2,04
4648
1,88
3584
1,70
2674
1,50
1918
1,29
1312
1,08
856
0,88
40 °CQ
P
7450
2,58
6089
2,42
4877
2,22
3812
2,00
2892
1,77
2117
1,53
1484
1,29
992 *
1,06
639 *
0,85
50 °CQ
P
6076
2,84
4907
2,61
3877
2,35
2983
2,08
2225
1,80
1601
1,53
1109 *
1,27
748 *
1,04


Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .

Данные по R404A und R507 обобщены
Базовыми являются данные по R404A.

Коэффициент преобразования для 60 Hz = 1,2

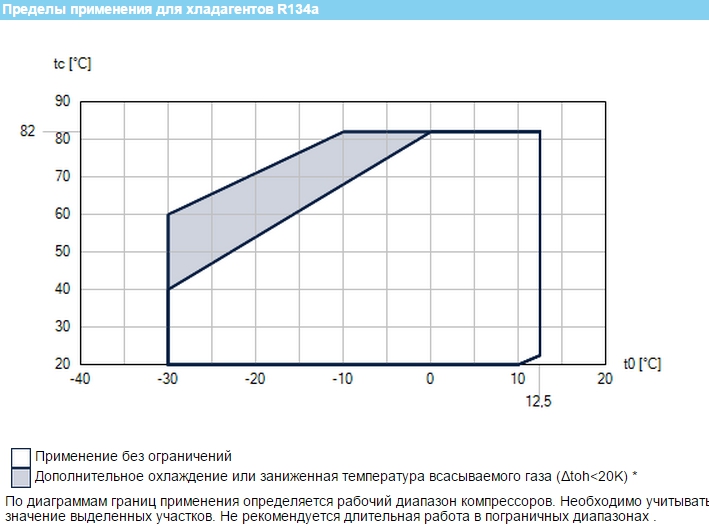

Хладагент R134a данные по производительности 50 Гц
темп.
конд.
tc [°C]
Холодопроизводительность Q0 [W], Потребление мощности Pe [kW]
температура испарения t0 [°C]
12,5 °C10 °C7,5 °C5 °C0 °C-5 °C-10 °C-15 °C-20 °C-25 °C-30 °C
30 °CQ
P
10130
1,30
9260
1,35
8435
1,38
7653
1,40
6217
1,39
4953
1,34
3855
1,26
2923
1,15
2153
1,02
1542
0,89
1089
0,77
40 °CQ
P
8987
1,70
8196
1,70
7445
1,69
6735
1,67
5435
1,60
4293
1,49
3306
1,35
2472
1,21
1788
1,05
1251
0,90
859
0,77
50 °CQ
P
7792
2,02
7083
1,99
6412
1,94
5779
1,89
4623
1,75
3613
1,59
2746
1,42
2020
1,24
1431
1,07
978 *
0,91
657 *
0,77
60 °CQ
P
6564
2,28
5943
2,21
5357
2,13
4805
2,05
3803
1,86
2935
1,66
2197
1,46
1588
1,26
1104 *
1,07
744 *
0,91
503 *
0,78
70 °CQ
P
5326
2,48
4798
2,38
4301
2,28
3835
2,17
2997
1,94
2279
1,70
1681 *
1,47
1198 *
1,26
829 *
1,07





Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .

Коэффициент преобразования для 60 Hz = 1,2

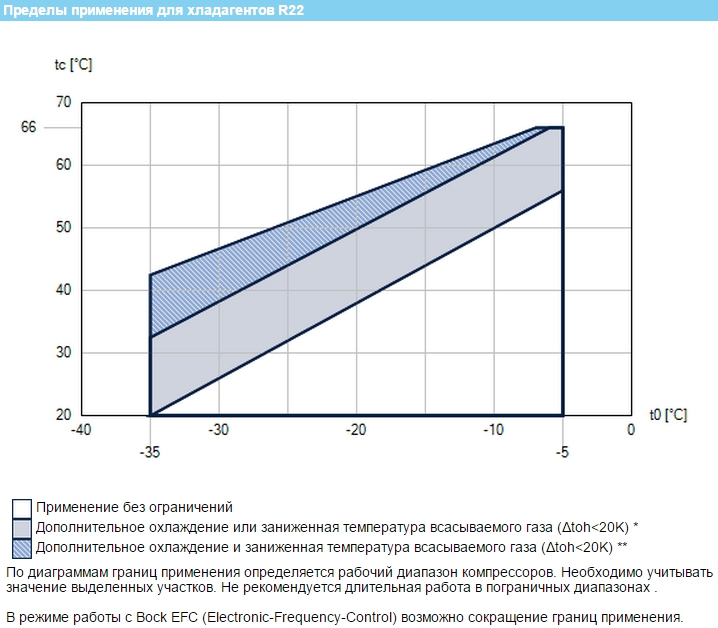

Хладагент R22 данные по производительности 50 Hz
темп.
конд.
tc [°C]
Холодопроизводительность Q0 [W], Потребление мощности Pe [kW]
температура испарения t0 [°C]
-5 °C-10 °C-15 °C-20 °C-25 °C-30 °C-35 °C
30 °CQ
P
8150
1,92
6628
1,82
5333
1,70
4242
1,56
3331
1,41
2576 *
1,25
1953 *
1,10
40 °CQ
P
7168
2,24
5833
2,09
4693
1,91
3723 *
1,72
2899 *
1,53
2199 **
1,34
1598 **
1,15
50 °CQ
P
6164
2,54
5004
2,32
4004 *
2,08
3142 *
1,84
2392 **
1,60




Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .

Коэффициент преобразования для 60 Hz = 1,2

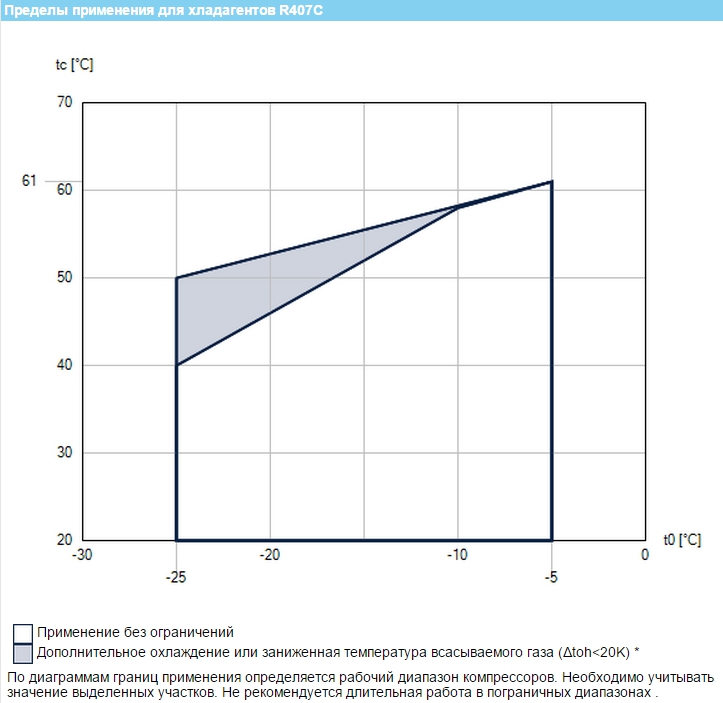

Хладагент R407C данные по производительности 50 Hz
темп.
конд.
tc [°C]
Холодопроизводительность Q0 [W], Потребление мощности Pe [kW]
температура испарения t0 [°C]
-5 °C-10 °C-15 °C-20 °C-25 °C
30 °CQ
P
7068
1,78
5620
1,67
4413
1,54
3416
1,40
2600
1,25
40 °CQ
P
6053
2,05
4799
1,87
3752
1,69
2882
1,50
2160
1,33
50 °CQ
P
5116
2,27
4046
2,04
3149
1,81
2396 *
1,60
1758 *
1,40

Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .
Температуры испарения и конденсации соответствуют условиям линии насыщения (насыщенные пары).

Коэффициент преобразования для 60 Hz = 1,2

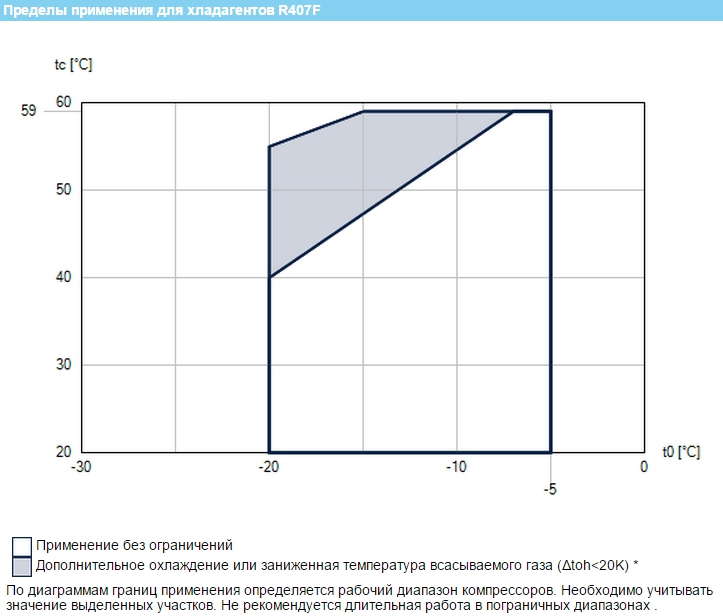

Хладагент R407F данные по производительности 50 Hz
темп.
конд.
tc [°C]
Холодопроизводительность Q0 [W], Потребление мощности Pe [kW]
температура испарения t0 [°C]
-5 °C-10 °C-15 °C-20 °C
20 °CQ
P
9289
1,70
7566
1,69
6062
1,62
4769
1,52
30 °CQ
P
8299
2,10
6689
1,99
5285
1,85
4076
1,68
40 °CQ
P
7262
2,42
5794
2,23
4516
2,01
3419
1,78
50 °CQ
P
6136
2,64
4837
2,37
3714 *
2,09
2758 *
1,82
59 °CQ
P
5014
2,75
3891 *
2,42
2932 *
2,10


Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Гц. Это означает - температура всасываемого пара 20 °C без переохлаждения.
Эти данные являются теоретическими и предварительными значениями. Из-за этого не исключены погрешности.
Коэффициент преобразования для 60 Гц = 1,2
Другие рабочие параметры см. в програмном обеспечении Bock.


Чертёж с размерами, вид с размерами и подключениями компрессора BOCK HG22e/125-4
Чертёж с размерами | вид с размерами и подключениями компрессора BOCK HG22e/125-4
Размеры и подключения
SV Запорный клапан на всасывании, труба ø 1) 22 - 7/8
DV Запорный клапан на нагнетании, труба ø 1) 16 - 5/8
A Гнездо на всасывании, незакрываемое 1/8 " NPTF
A1 Гнездо на всасывании, закрываемое 7/16 " UNF
B Гнездо на нагнетании, незакрываемое 1/8 " NPTF
B1 Гнездо на нагнетании, закрываемое 7/16 " UNF
D1 Возврат масла из маслоотделителя 1/4 " NPTF
E Манометр измерения давления масла 1/8 " NPTF
F Слив масла M 10
H Пробка для заливки масла 1/4 " NPTF
J Подключение подогревателя масла в картере 3/8 " NPTF
K Смотровре стекло 1 1/8 " - 18 UNEF
L Гнездо защитного термостата 1/8 " NPTF
O Гнездо регулятора уровня масла 1 1/8 " - 18 UNEF
1) Выводы под пайку
