Полугерметичный одноступенчатый поршневой фреоновый холодильный компрессор Bock HG12P/90-4

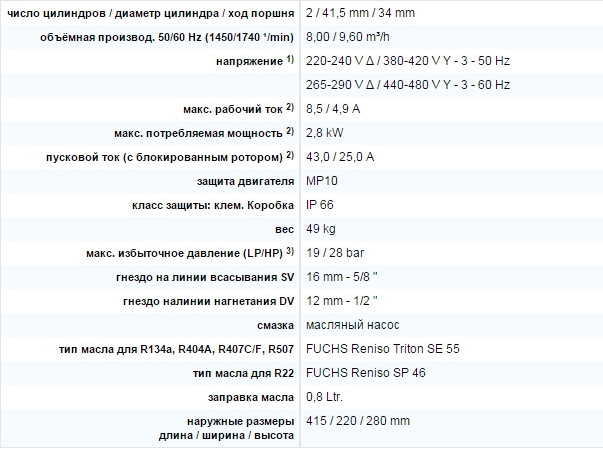

Технические данные компрессора BOCK HG12P/90-4
1) Допуск (± 10%) относительно среднего значения диапазона напряжений. По специальному запросу возможны другие значения тока и напряжения
Все данные базируются на среднем значении диапазона напряжений
2) - Показатели макс. потребляемой мощности действительны для режима работы с частотой 50 Гц. При режиме с частотой 60 Гц показатели умножаются в 1,2 раза. Макс. рабочий ток при этом не изменяется.
- Учитывайте макс. рабочий ток/макс. потребляемую мощность для расположения контакторов, кабелей и предохранителей. Контактор: категория применения AC3.
3) LP = низкое давление
HP = высокое давление
Все данные базируются на среднем значении диапазона напряжений
2) - Показатели макс. потребляемой мощности действительны для режима работы с частотой 50 Гц. При режиме с частотой 60 Гц показатели умножаются в 1,2 раза. Макс. рабочий ток при этом не изменяется.
- Учитывайте макс. рабочий ток/макс. потребляемую мощность для расположения контакторов, кабелей и предохранителей. Контактор: категория применения AC3.
3) LP = низкое давление
HP = высокое давление
Объём поставки
Полугерметичный двухцилиндровый поршневой компрессор с приводным двигателем
Моноблочный корпус с герметично интегрированным электродвигателем
Mаслонасос
Предохранитель обмотки с помощью терморезисторного датчика температуры и электронного расцепителя MP10
Возможность присоединения регуляторов уровня масла ESK, Traxoil, AC+R или CARLY 1)
Заправка масла:
HG: FUCHS Reniso SP 46
HGX: FUCHS Reniso Triton SE 55
Смотровое стекло
Запорный клапан на стороне всасывания и нагнетания
Наполнение защитным газом
4 амортизатора в отд. упаковке
Принадлежности
Бесступенчатая регулировка частоты вращения с помощью EFC (Electronic Frequency Control).
компактноая установка на компрессоре
HA/HG12P: IP65
HA22P/HG22e, HA34P/HG34e: IP54
Подогрев масла в картере
110-240 V - 1 - 50/60 Hz, 50-120 W, IP66
саморегулируемый подогрев PTC
Предохранительный выключатель в случае нехватки давления масла MP 55 230 V - 1 - 50/60 Hz, IP20 2)
Защитный термостат на каждую головку цилиндра 3)
Дополнительный вентилятор 220-240 V - 1 - 50/60 Hz, 72/68 W, IP44 2)
Эл. двигатель для специального напряжения и частоты (при специальном запросе)
1) Возможно только с использованием дополнительного адаптера
2) Oтдельная упаковка
3) Установлено
Полугерметичный двухцилиндровый поршневой компрессор с приводным двигателем
Моноблочный корпус с герметично интегрированным электродвигателем
Mаслонасос
Предохранитель обмотки с помощью терморезисторного датчика температуры и электронного расцепителя MP10
Возможность присоединения регуляторов уровня масла ESK, Traxoil, AC+R или CARLY 1)
Заправка масла:
HG: FUCHS Reniso SP 46
HGX: FUCHS Reniso Triton SE 55
Смотровое стекло
Запорный клапан на стороне всасывания и нагнетания
Наполнение защитным газом
4 амортизатора в отд. упаковке
Принадлежности
Бесступенчатая регулировка частоты вращения с помощью EFC (Electronic Frequency Control).
компактноая установка на компрессоре
HA/HG12P: IP65
HA22P/HG22e, HA34P/HG34e: IP54
Подогрев масла в картере
110-240 V - 1 - 50/60 Hz, 50-120 W, IP66
саморегулируемый подогрев PTC
Предохранительный выключатель в случае нехватки давления масла MP 55 230 V - 1 - 50/60 Hz, IP20 2)
Защитный термостат на каждую головку цилиндра 3)
Дополнительный вентилятор 220-240 V - 1 - 50/60 Hz, 72/68 W, IP44 2)
Эл. двигатель для специального напряжения и частоты (при специальном запросе)
1) Возможно только с использованием дополнительного адаптера
2) Oтдельная упаковка
3) Установлено
Данные по производительности и пределы применения компрессора BOCK HG12P/90-4
Имеющиеся хладагенты: R404A | R134a | R22 | R407C | R407F

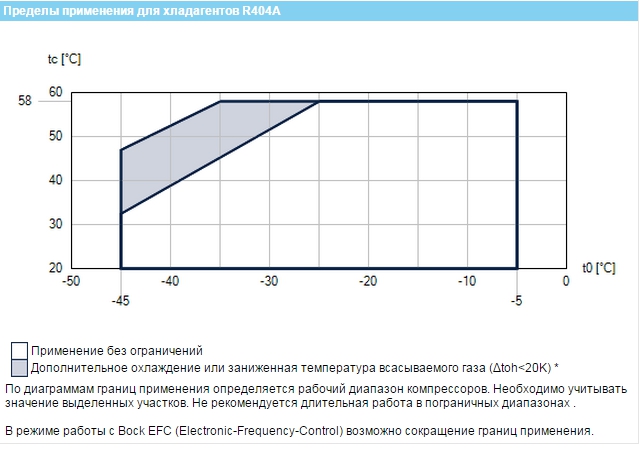

Хладагент R404A и R507 данные по производительности 50 Гц
темп.
конд. tc [°C] | Холодопроизводительность Q0 [W], Потребление мощности Pe [kW] | |||||||||
температура испарения t0 [°C] | ||||||||||
-5 °C | -10 °C | -15 °C | -20 °C | -25 °C | -30 °C | -35 °C | -40 °C | -45 °C | ||
30 °C | Q
P | 6085
1,78 | 5000
1,69 | 4052
1,58 | 3231
1,46 | 2529
1,32 | 1937
1,18 | 1446
1,03 | 1047
0,89 | 730
0,75 |
40 °C | Q
P | 5145
2,02 | 4202
1,88 | 3381
1,72 | 2676
1,56 | 2075
1,39 | 1571
1,21 | 1155
1,04 | 817 *
0,88 | 549 *
0,72 |
50 °C | Q
P | 4219
2,25 | 3418
2,06 | 2727
1,85 | 2137
1,65 | 1640
1,44 | 1226
1,24 | 886 *
1,04 | 611 *
0,86 |
|
Это означает - температура всасываемого пара 20 °C без переохлаждения .
Данные по R404A und R507 обобщены
Базовыми являются данные по R404A.
Коэффициент преобразования для 60 Hz = 1,2

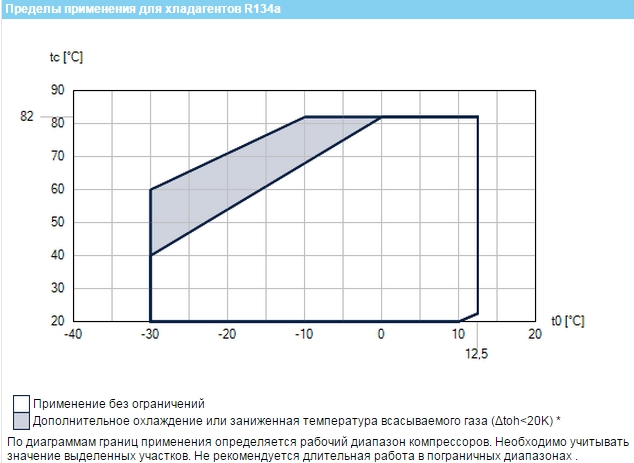

Хладагент R134a данные по производительности 50 Гц
темп.
конд. tc [°C] | Холодопроизводительность Q0 [W], Потребление мощности Pe [kW] | |||||||||||
температура испарения t0 [°C] | ||||||||||||
12,5 °C | 10 °C | 7,5 °C | 5 °C | 0 °C | -5 °C | -10 °C | -15 °C | -20 °C | -25 °C | -30 °C | ||
30 °C | Q
P | 7295
1,09 | 6663
1,11 | 6069
1,12 | 5511
1,13 | 4501
1,11 | 3623
1,06 | 2869
1,00 | 2229
0,92 | 1696
0,83 | 1259
0,74 | 911
0,65 |
40 °C | Q
P | 6377
1,34 | 5811
1,34 | 5280
1,32 | 4782
1,30 | 3883
1,24 | 3104
1,16 | 2437
1,06 | 1872
0,96 | 1402
0,85 | 1016
0,74 | 707
0,65 |
50 °C | Q
P | 5481
1,60 | 4981
1,57 | 4513
1,53 | 4075
1,49 | 3286
1,39 | 2606
1,27 | 2025
1,14 | 1535
1,01 | 1127
0,89 | 792 *
0,77 | 521 *
0,67 |
60 °C | Q
P | 4611
1,83 | 4176
1,78 | 3771
1,72 | 3393
1,65 | 2714
1,51 | 2132
1,36 | 1637
1,21 | 1222
1,06 | 876 *
0,91 | 591 *
0,79 | 358 *
0,69 |
70 °C | Q
P | 3771
2,01 | 3402
1,93 | 3059
1,85 | 2740
1,76 | 2172
1,59 | 1687
1,40 | 1279 *
1,23 | 937 *
1,06 | 652 *
0,90 |
|
|
Это означает - температура всасываемого пара 20 °C без переохлаждения.
Коэффициент преобразования для 60 Hz = 1,2

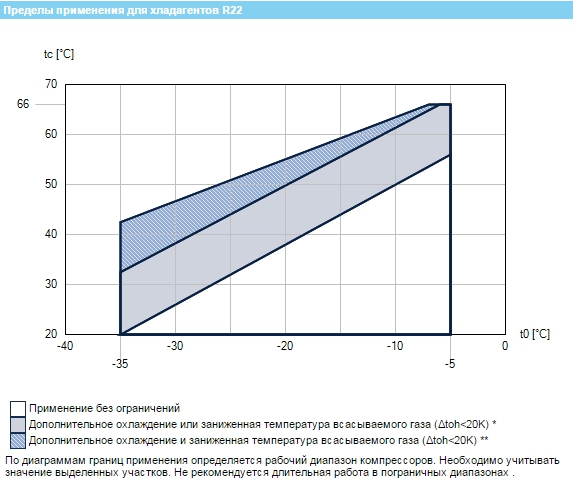

Хладагент R22 данные по производительности 50 Hz
темп.
конд. tc [°C] | Холодопроизводительность Q0 [W], Потребление мощности Pe [kW] | |||||||
температура испарения t0 [°C] | ||||||||
-5 °C | -10 °C | -15 °C | -20 °C | -25 °C | -30 °C | -35 °C | ||
30 °C | Q
P | 5518
1,37 | 4466
1,32 | 3561
1,25 | 2784
1,16 | 2119
1,05 | 1548 *
0,94 | 1054 *
0,83 |
40 °C | Q
P | 4808
1,61 | 3863
1,51 | 3046
1,39 | 2339 *
1,27 | 1726 *
1,13 | 1189 **
0,99 | 711 **
0,85 |
50 °C | Q
P | 4130
1,82 | 3289
1,67 | 2557 *
1,51 | 1918 *
1,35 | 1354 **
1,19 |
|
|
Это означает - температура всасываемого пара 20 °C без переохлаждения.
Коэффициент преобразования для 60 Hz = 1,2

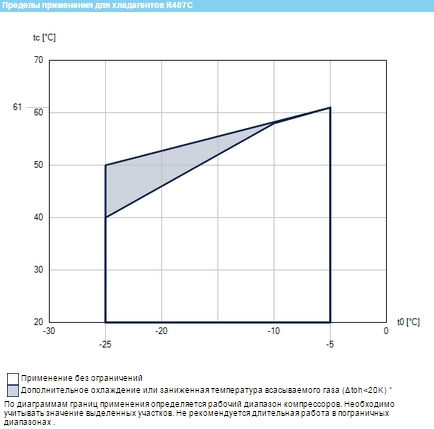

Хладагент R407C данные по производительности 50 Hz
темп.
конд. tc [°C] | Холодопроизводительность Q0 [W], Потребление мощности Pe [kW] | |||||
температура испарения t0 [°C] | ||||||
-5 °C | -10 °C | -15 °C | -20 °C | -25 °C | ||
30 °C | Q
P | 5118
1,35 | 4071
1,27 | 3195
1,17 | 2472
1,06 | 1882
0,95 |
40 °C | Q
P | 4390
1,55 | 3482
1,42 | 2721
1,28 | 2088
1,14 | 1565
1,01 |
50 °C | Q
P | 3715
1,72 | 2938
1,55 | 2284
1,38 | 1735 *
1,21 | 1270 *
1,06 |
Это означает - температура всасываемого пара 20 °C без переохлаждения .
Температуры испарения и конденсации соответствуют условиям линии насыщения (насыщенные пары).
Коэффициент преобразования для 60 Гц = 1,2

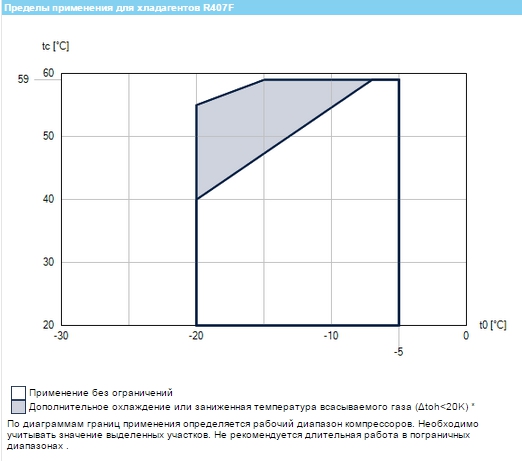

Хладагент R407F данные по производительности 50 Hz
темп.
конд. tc [°C] | Холодопроизводительность Q0 [W], Потребление мощности Pe [kW] | ||||
температура испарения t0 [°C] | |||||
-5 °C | -10 °C | -15 °C | -20 °C | ||
20 °C | Q
P | 6474
1,38 | 5232
1,34 | 4174
1,26 | 3283
1,17 |
30 °C | Q
P | 5751
1,66 | 4617
1,56 | 3649
1,43 | 2834
1,30 |
40 °C | Q
P | 5015
1,90 | 3997
1,73 | 3131
1,56 | 2400
1,39 |
50 °C | Q
P | 4261
2,09 | 3370
1,87 | 2613 *
1,65 | 1976 *
1,45 |
59 °C | Q
P | 3564
2,24 | 2793 *
1,98 | 2143 *
1,72 |
|
Эти данные являются теоретическими и предварительными значениями. Из-за этого не исключены погрешности.
Коэффициент преобразования для 60 Гц = 1,2

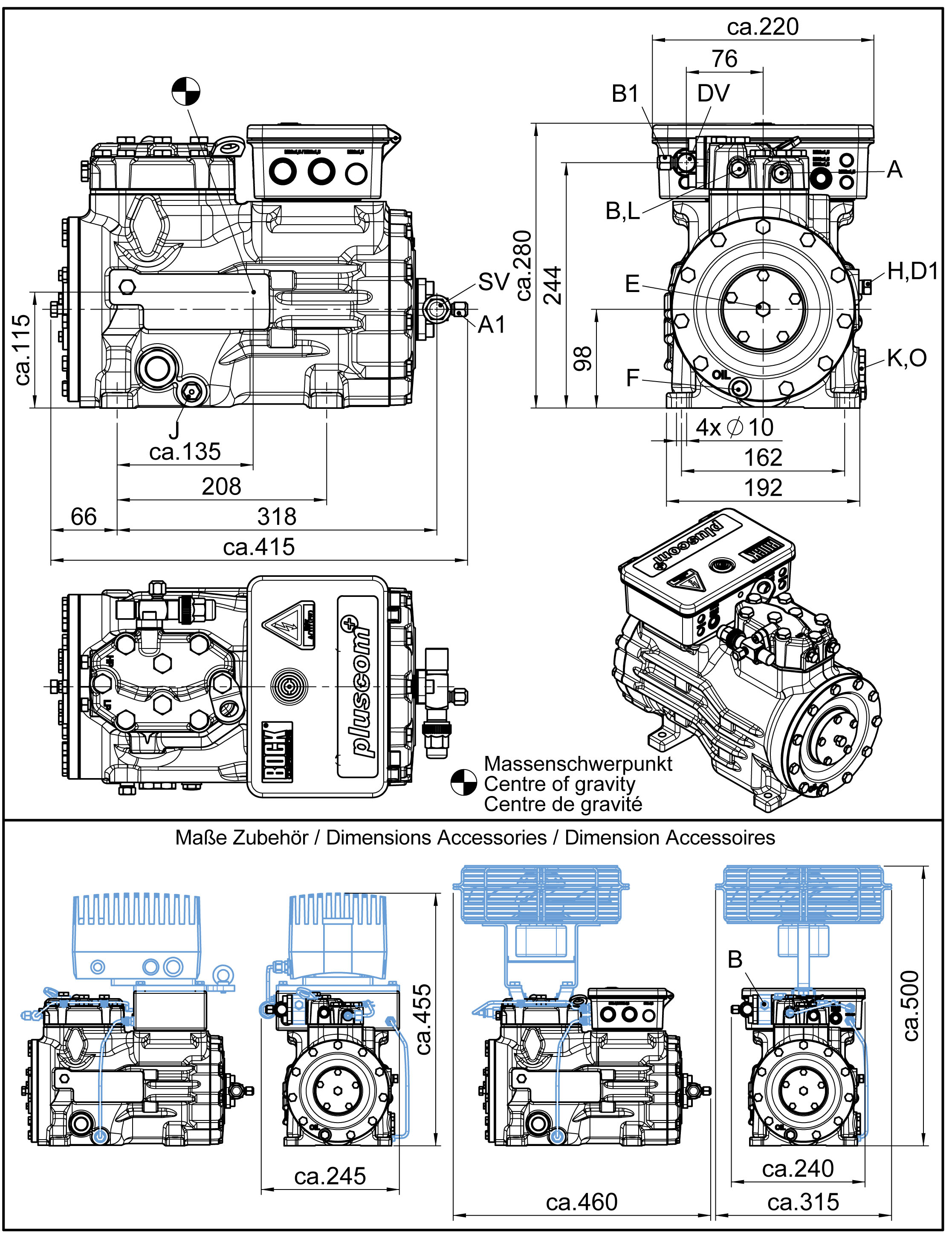

Чертёж с размерами, вид с размерами и подключениями компрессора BOCK HG12P/90-4
Размеры и подключения
SV Запорный клапан на всасывании, труба ø 1) 16 - 5/8
DV Запорный клапан на нагнетании, труба ø 1) 12 - 1/2
A Гнездо на всасывании, незакрываемое 1/8 " NPTF
A1 Гнездо на всасывании, закрываемое 7/16 " UNF
B Гнездо на нагнетании, незакрываемое 1/8 " NPTF
B1 Гнездо на нагнетании, закрываемое 7/16 " UNF
D1 Возврат масла из маслоотделителя 1/4 " NPTF
E Манометр измерения давления масла 1/8 " NPTF
F Слив масла M 8
H Пробка для заливки масла 1/4 " NPTF
J Подключение подогревателя масла в картере 3/8 " NPTF
K Смотровре стекло 1 1/8 " - 18 UNEF
L Гнездо защитного термостата 1/8 " NPTF
O Гнездо регулятора уровня масла 1 1/8 " - 18 UNEF
1) Выводы под пайку
SV Запорный клапан на всасывании, труба ø 1) 16 - 5/8
DV Запорный клапан на нагнетании, труба ø 1) 12 - 1/2
A Гнездо на всасывании, незакрываемое 1/8 " NPTF
A1 Гнездо на всасывании, закрываемое 7/16 " UNF
B Гнездо на нагнетании, незакрываемое 1/8 " NPTF
B1 Гнездо на нагнетании, закрываемое 7/16 " UNF
D1 Возврат масла из маслоотделителя 1/4 " NPTF
E Манометр измерения давления масла 1/8 " NPTF
F Слив масла M 8
H Пробка для заливки масла 1/4 " NPTF
J Подключение подогревателя масла в картере 3/8 " NPTF
K Смотровре стекло 1 1/8 " - 18 UNEF
L Гнездо защитного термостата 1/8 " NPTF
O Гнездо регулятора уровня масла 1 1/8 " - 18 UNEF
1) Выводы под пайку
