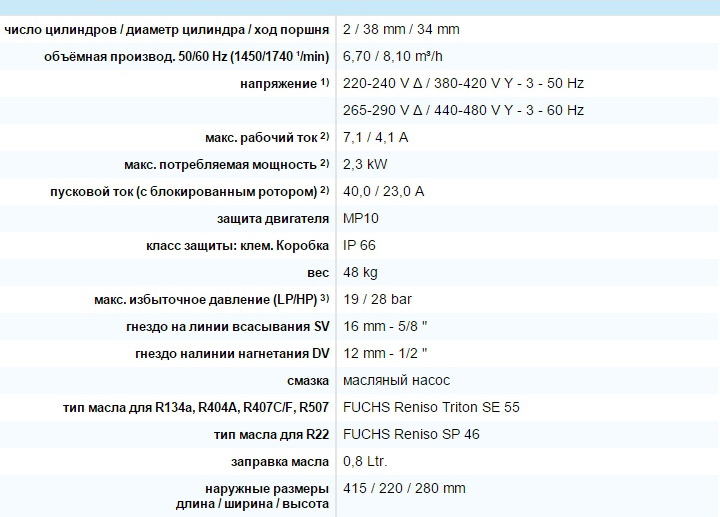

Полугерметичный одноступенчатый поршневой фреоновый холодильный компрессор Bock HG 12P/75-4
1) Допуск (± 10%) относительно среднего значения диапазона напряжений. По специальному запросу возможны другие значения тока и напряжения
Все данные базируются на среднем значении диапазона напряжений
2) - Показатели макс. потребляемой мощности действительны для режима работы с частотой 50 Гц. При режиме с частотой 60 Гц показатели умножаются в 1,2 раза. Макс. рабочий ток при этом не изменяется.
- Учитывайте макс. рабочий ток/макс. потребляемую мощность для расположения контакторов, кабелей и предохранителей. Контактор: категория применения AC3.
3) LP = низкое давление
HP = высокое давление.
Все данные базируются на среднем значении диапазона напряжений
2) - Показатели макс. потребляемой мощности действительны для режима работы с частотой 50 Гц. При режиме с частотой 60 Гц показатели умножаются в 1,2 раза. Макс. рабочий ток при этом не изменяется.
- Учитывайте макс. рабочий ток/макс. потребляемую мощность для расположения контакторов, кабелей и предохранителей. Контактор: категория применения AC3.
3) LP = низкое давление
HP = высокое давление.
Объём поставки
Полугерметичный двухцилиндровый поршневой компрессор с приводным двигателем
Моноблочный корпус с герметично интегрированным электродвигателем
Mаслонасос
Предохранитель обмотки с помощью терморезисторного датчика температуры и электронного расцепителя MP10
Возможность присоединения регуляторов уровня масла ESK, Traxoil, AC+R или CARLY 1)
Заправка масла:
HG: FUCHS Reniso SP 46
HGX: FUCHS Reniso Triton SE 55
Смотровое стекло
Запорный клапан на стороне всасывания и нагнетания
Наполнение защитным газом
4 амортизатора в отд. упаковке
Принадлежности
Бесступенчатая регулировка частоты вращения с помощью EFC (Electronic Frequency Control).
компактноая установка на компрессоре
HA/HG12P: IP65
HA22P/HG22e, HA34P/HG34e: IP54
Подогрев масла в картере
110-240 V - 1 - 50/60 Hz, 50-120 W, IP66
саморегулируемый подогрев PTC
Предохранительный выключатель в случае нехватки давления масла MP 55 230 V - 1 - 50/60 Hz, IP20 2)
Защитный термостат на каждую головку цилиндра 3)
Дополнительный вентилятор 220-240 V - 1 - 50/60 Hz, 72/68 W, IP44 2)
Эл. двигатель для специального напряжения и частоты (при специальном запросе)
1) Возможно только с использованием дополнительного адаптера
2) Oтдельная упаковка
3) Установлено
Полугерметичный двухцилиндровый поршневой компрессор с приводным двигателем
Моноблочный корпус с герметично интегрированным электродвигателем
Mаслонасос
Предохранитель обмотки с помощью терморезисторного датчика температуры и электронного расцепителя MP10
Возможность присоединения регуляторов уровня масла ESK, Traxoil, AC+R или CARLY 1)
Заправка масла:
HG: FUCHS Reniso SP 46
HGX: FUCHS Reniso Triton SE 55
Смотровое стекло
Запорный клапан на стороне всасывания и нагнетания
Наполнение защитным газом
4 амортизатора в отд. упаковке
Принадлежности
Бесступенчатая регулировка частоты вращения с помощью EFC (Electronic Frequency Control).
компактноая установка на компрессоре
HA/HG12P: IP65
HA22P/HG22e, HA34P/HG34e: IP54
Подогрев масла в картере
110-240 V - 1 - 50/60 Hz, 50-120 W, IP66
саморегулируемый подогрев PTC
Предохранительный выключатель в случае нехватки давления масла MP 55 230 V - 1 - 50/60 Hz, IP20 2)
Защитный термостат на каждую головку цилиндра 3)
Дополнительный вентилятор 220-240 V - 1 - 50/60 Hz, 72/68 W, IP44 2)
Эл. двигатель для специального напряжения и частоты (при специальном запросе)
1) Возможно только с использованием дополнительного адаптера
2) Oтдельная упаковка
3) Установлено

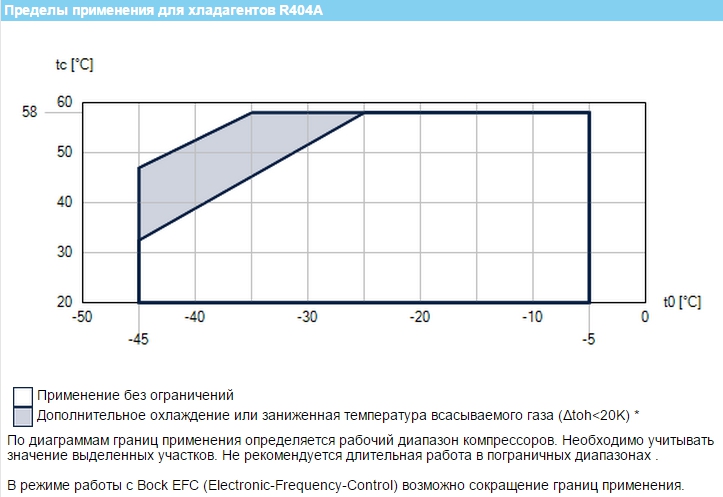

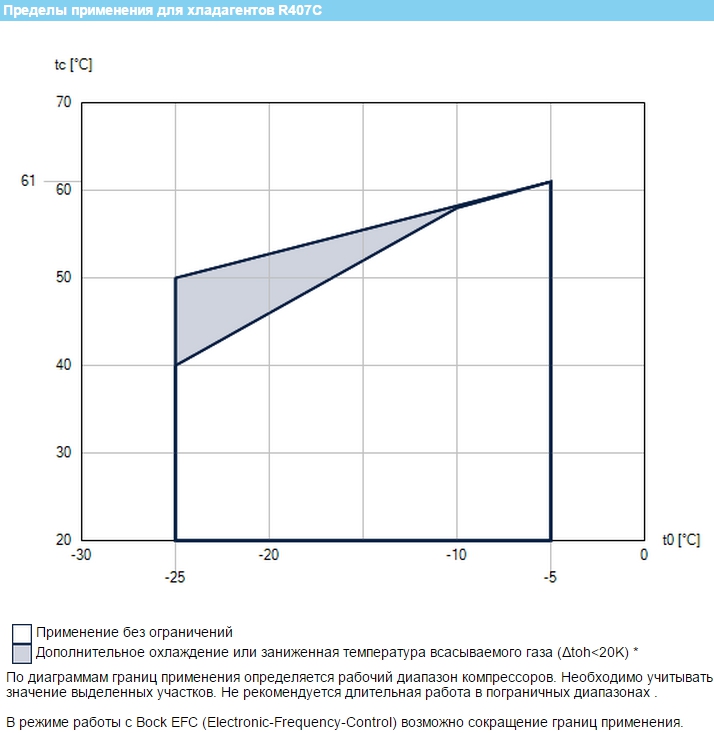

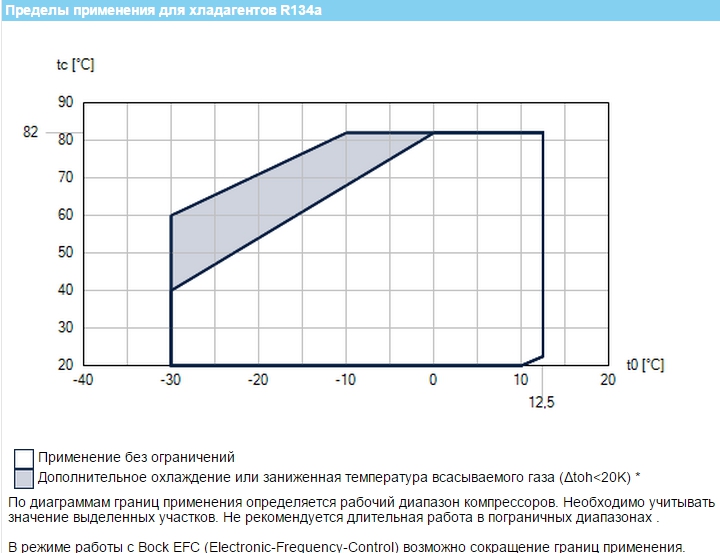

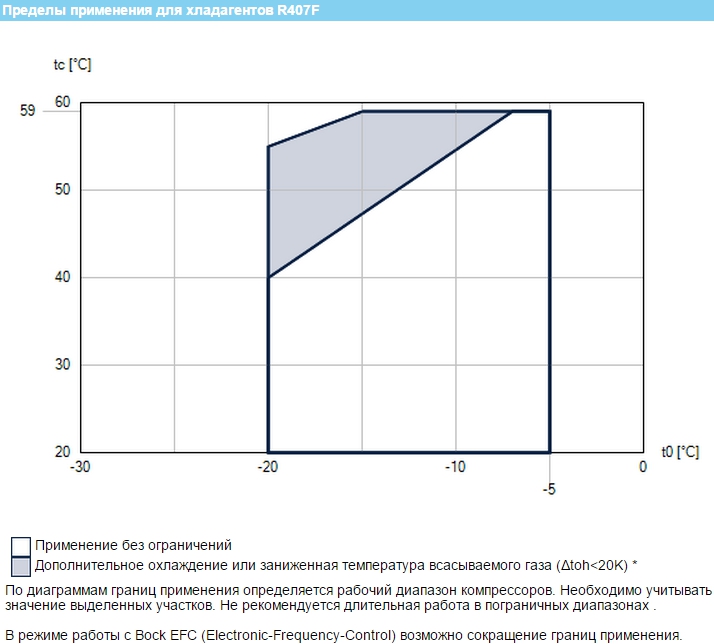

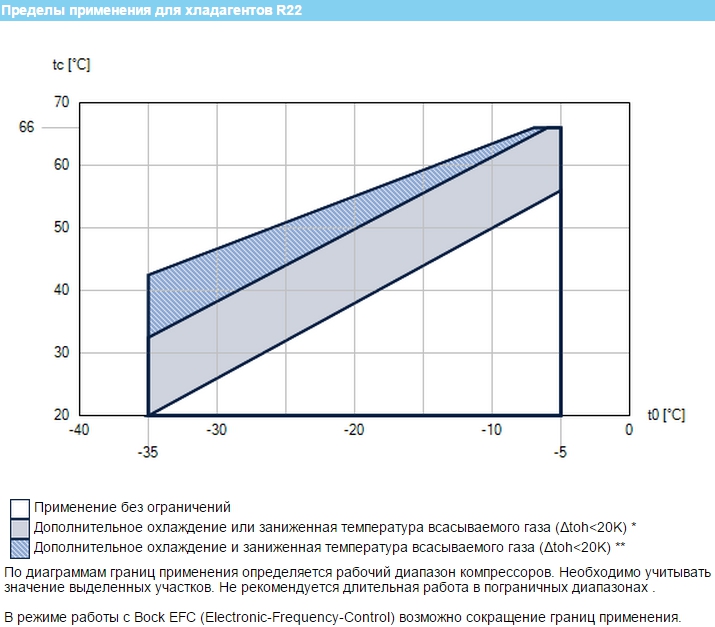

Данные по производительности и пределы применения компрессора BOCK HG12P/75-4
Имеющиеся хладагенты: R404A | R134a | R22 | R407C | R407F
Хладагент R404A и R507 данные по производительности 50 Hz
| темп.
конд. tc [°C] | Холодопроизводительность Q0 [W], Потребление мощности Pe [kW] | |||||||||
| температура испарения t0 [°C] | ||||||||||
| -5 °C | -10 °C | -15 °C | -20 °C | -25 °C | -30 °C | -35 °C | -40 °C | -45 °C | ||
| 30 °C | Q
P | 5227
1,50 | 4288
1,45 | 3469
1,37 | 2764
1,26 | 2164
1,15 | 1661
1,03 | 1246
0,91 | 911
0,79 | 648
0,68 |
| 40 °C | Q
P | 4419
1,73 | 3606
1,63 | 2902
1,50 | 2299
1,37 | 1789
1,23 | 1364
1,08 | 1015
0,94 | 734 *
0,81 | 513 *
0,69 |
| 50 °C | Q
P | 3632
1,92 | 2945
1,78 | 2355
1,62 | 1855
1,45 | 1435
1,29 | 1087
1,12 | 804 *
0,96 | 577 *
0,82 |
|
Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .
Данные по R404A und R507 обобщены
Базовыми являются данные по R404A.
Коэффициент преобразования для 60 Hz = 1,2
Это означает - температура всасываемого пара 20 °C без переохлаждения .
Данные по R404A und R507 обобщены
Базовыми являются данные по R404A.
Коэффициент преобразования для 60 Hz = 1,2
Хладагент R134a данные по производительности 50 Гц
| темп.
конд. tc [°C] | Холодопроизводительность Q0 [W], Потребление мощности Pe [kW] | |||||||||||
| температура испарения t0 [°C] | ||||||||||||
| 12,5 °C | 10 °C | 7,5 °C | 5 °C | 0 °C | -5 °C | -10 °C | -15 °C | -20 °C | -25 °C | -30 °C | ||
| 30 °C | Q
P | 6147
0,88 | 5604
0,89 | 5095
0,89 | 4619
0,88 | 3760
0,85 | 3017
0,81 | 2383
0,75 | 1849
0,68 | 1405
0,61 | 1044
0,55 | 756
0,50 |
| 40 °C | Q
P | 5315
1,06 | 4840
1,05 | 4395
1,04 | 3979
1,02 | 3229
0,96 | 2581
0,89 | 2027
0,82 | 1557
0,74 | 1163
0,67 | 837
0,61 | 569
0,57 |
| 50 °C | Q
P | 4523
1,24 | 4113
1,21 | 3729
1,18 | 3371
1,14 | 2725
1,06 | 2166
0,97 | 1686
0,88 | 1276
0,79 | 927
0,71 | 630 *
0,65 | 377 *
0,62 |
| 60 °C | Q
P | 3770
1,40 | 3423
1,35 | 3098
1,30 | 2795
1,25 | 2248
1,14 | 1773
1,03 | 1362
0,92 | 1006
0,82 | 697 *
0,74 | 425 *
0,68 | 182 *
0,65 |
| 70 °C | Q
P | 3060
1,53 | 2773
1,47 | 2504
1,40 | 2253
1,33 | 1800
1,19 | 1404
1,06 | 1058 *
0,94 | 751 *
0,83 | 476 *
0,74 |
|
|
Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .
Коэффициент преобразования для 60 Hz = 1,2
Это означает - температура всасываемого пара 20 °C без переохлаждения .
Коэффициент преобразования для 60 Hz = 1,2
| темп.
конд. tc [°C] | Холодопроизводительность Q0 [W], Потребление мощности Pe [kW] | |||||||
| температура испарения t0 [°C] | ||||||||
| -5 °C | -10 °C | -15 °C | -20 °C | -25 °C | -30 °C | -35 °C | ||
| 30 °C | Q
P | 4626
1,15 | 3745
1,11 | 2985
1,05 | 2334
0,97 | 1776
0,88 | 1298 *
0,79 | 884 *
0,69 |
| 40 °C | Q
P | 4031
1,35 | 3239
1,27 | 2554
1,17 | 1961 *
1,06 | 1447 *
0,95 | 997 **
0,83 | 596 **
0,71 |
| 50 °C | Q
P | 3463
1,52 | 2758
1,40 | 2144 *
1,27 | 1608 *
1,13 | 1135 **
0,99 |
|
|
Это означает - температура всасываемого пара 20 °C без переохлаждения .
Коэффициент преобразования для 60 Hz = 1,2
ХладагентR407C данные по производительности 50 Hz
| темп.
конд. tc [°C] | Холодопроизводительность Q0 [W], Потребление мощности Pe [kW] | |||||
| температура испарения t0 [°C] | ||||||
| -5 °C | -10 °C | -15 °C | -20 °C | -25 °C | ||
| 30 °C | Q
P | 4291
1,13 | 3413
1,06 | 2679
0,98 | 2072
0,89 | 1578
0,79 |
| 40 °C | Q
P | 3681
1,30 | 2919
1,19 | 2281
1,07 | 1751
0,96 | 1312
0,84 |
| 50 °C | Q
P | 3115
1,44 | 2463
1,30 | 1915
1,15 | 1455 *
1,01 | 1065 *
0,89 |
Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Гц.
Это означает - температура всасываемого пара 20 °C без переохлаждения .
Температуры испарения и конденсации соответствуют условиям линии насыщения (насыщенные пары).
Коэффициент преобразования для 60 Гц = 1,2
Это означает - температура всасываемого пара 20 °C без переохлаждения .
Температуры испарения и конденсации соответствуют условиям линии насыщения (насыщенные пары).
Коэффициент преобразования для 60 Гц = 1,2
Хладагент R407F данные по производительности 50 Hz
| темп.
конд. tc [°C] | Холодопроизводительность Q0 [W], Потребление мощности Pe [kW] | ||||
| температура испарения t0 [°C] | |||||
| -5 °C | -10 °C | -15 °C | -20 °C | ||
| 20 °C | Q
P | 5574
1,14 | 4494
1,12 | 3577
1,07 | 2807
1,00 |
| 30 °C | Q
P | 4941
1,41 | 3959
1,33 | 3125
1,24 | 2424
1,13 |
| 40 °C | Q
P | 4308
1,62 | 3431
1,50 | 2687
1,36 | 2062
1,22 |
| 50 °C | Q
P | 3668
1,79 | 2903
1,62 | 2256 *
1,45 | 1714 *
1,28 |
| 59 °C | Q
P | 3082
1,90 | 2424 *
1,70 | 1870 *
1,49 |
|
Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Гц. Это означает - температура всасываемого пара 20 °C без переохлаждения.
Эти данные являются теоретическими и предварительными значениями. Из-за этого не исключены погрешности.
Коэффициент преобразования для 60 Гц = 1,2

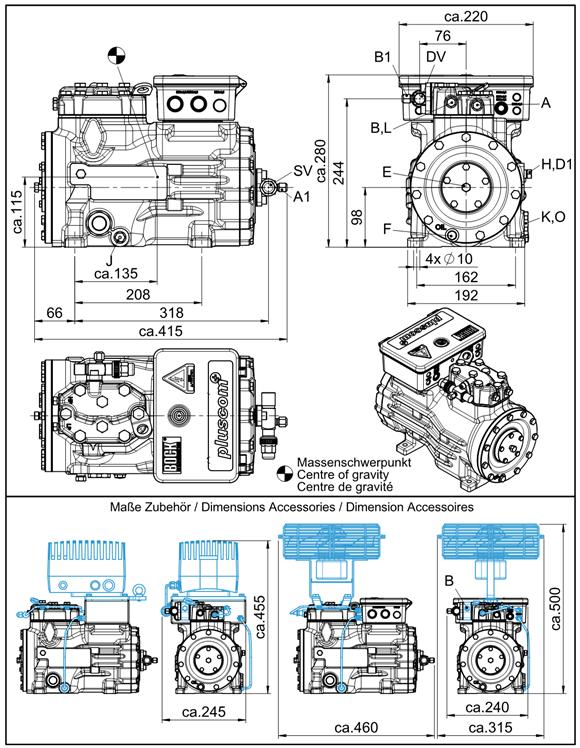

Чертёж с размерами, вид с размерами и подключениями компрессора BOCK HG12P/75-4
Размеры и подключения
SV Запорный клапан на всасывании, труба ø 1) 16 - 5/8
DV Запорный клапан на нагнетании, труба ø 1) 12 - 1/2
A Гнездо на всасывании, незакрываемое 1/8 " NPTF
A1 Гнездо на всасывании, закрываемое 7/16 " UNF
B Гнездо на нагнетании, незакрываемое 1/8 " NPTF
B1 Гнездо на нагнетании, закрываемое 7/16 " UNF
D1 Возврат масла из маслоотделителя 1/4 " NPTF
E Манометр измерения давления масла 1/8 " NPTF
F Слив масла M 8
H Пробка для заливки масла 1/4 " NPTF
J Подключение подогревателя масла в картере 3/8 " NPTF
K Смотровре стекло 1 1/8 " - 18 UNEF
L Гнездо защитного термостата 1/8 " NPTF
O Гнездо регулятора уровня масла 1 1/8 " - 18 UNEF
1) Выводы под пайку
SV Запорный клапан на всасывании, труба ø 1) 16 - 5/8
DV Запорный клапан на нагнетании, труба ø 1) 12 - 1/2
A Гнездо на всасывании, незакрываемое 1/8 " NPTF
A1 Гнездо на всасывании, закрываемое 7/16 " UNF
B Гнездо на нагнетании, незакрываемое 1/8 " NPTF
B1 Гнездо на нагнетании, закрываемое 7/16 " UNF
D1 Возврат масла из маслоотделителя 1/4 " NPTF
E Манометр измерения давления масла 1/8 " NPTF
F Слив масла M 8
H Пробка для заливки масла 1/4 " NPTF
J Подключение подогревателя масла в картере 3/8 " NPTF
K Смотровре стекло 1 1/8 " - 18 UNEF
L Гнездо защитного термостата 1/8 " NPTF
O Гнездо регулятора уровня масла 1 1/8 " - 18 UNEF
1) Выводы под пайку
