Полугерметичный одноступенчатый поршневой фреоновый холодильный компрессор Bock HG12P/60-4 S

Фото компрессора BOCK  HG12P/60-4S

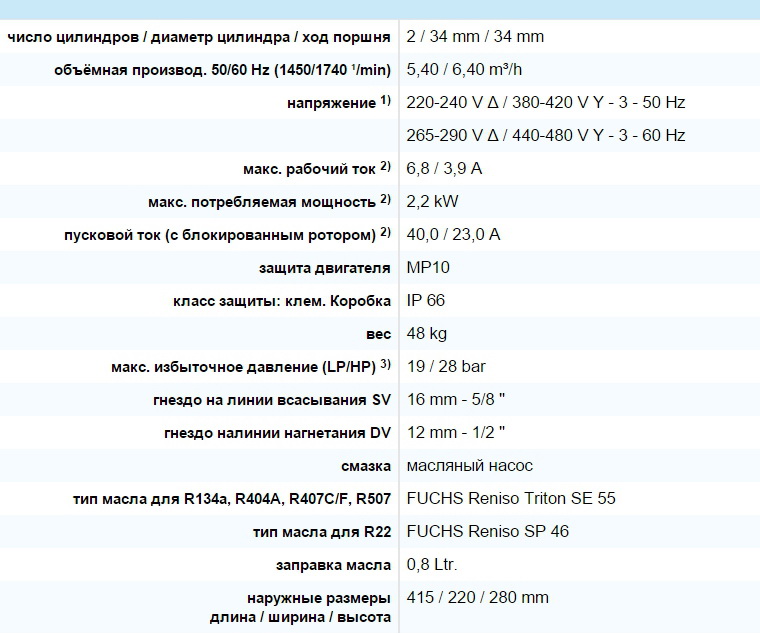

Технические данные компрессора BOCK  HG12P/60-4S
Технические данные компрессора BOCK  HG12P/60-4S

1) Допуск (± 10%) относительно среднего значения диапазона напряжений. По специальному запросу возможны другие значения тока и напряжения

Все данные базируются на среднем значении диапазона напряжений
2) - Показатели макс. потребляемой мощности действительны для режима работы с частотой 50 Гц. При режиме с частотой 60 Гц показатели умножаются в 1,2 раза. Макс. рабочий ток при этом не изменяется.
- Учитывайте макс. рабочий ток/макс. потребляемую мощность для расположения контакторов, кабелей и предохранителей. Контактор: категория применения AC3.
3) LP = низкое давление
HP = высокое давление

Объём поставки
Полугерметичный двухцилиндровый поршневой компрессор с приводным двигателем
Моноблочный корпус с герметично интегрированным электродвигателем
Mаслонасос
Предохранитель обмотки с помощью терморезисторного датчика температуры и электронного расцепителя MP10
Возможность присоединения регуляторов уровня масла ESK, Traxoil, AC+R или CARLY 1)
Заправка масла:
HG: FUCHS Reniso SP 46
HGX: FUCHS Reniso Triton SE 55
Смотровое стекло
Запорный клапан на стороне всасывания и нагнетания
Наполнение защитным газом
4 амортизатора в отд. упаковке
Принадлежности
Бесступенчатая регулировка частоты вращения с помощью EFC (Electronic Frequency Control).
компактноая установка на компрессоре
HA/HG12P: IP65
HA22P/HG22e, HA34P/HG34e: IP54
Подогрев масла в картере
110-240 V - 1 - 50/60 Hz, 50-120 W, IP66
саморегулируемый подогрев PTC
Предохранительный выключатель в случае нехватки давления масла MP 55 230 V - 1 - 50/60 Hz, IP20 2)
Защитный термостат на каждую головку цилиндра 3)
Дополнительный вентилятор 220-240 V - 1 - 50/60 Hz, 72/68 W, IP44 2)
Эл. двигатель для специального напряжения и частоты (при специальном запросе)
1) Возможно только с использованием дополнительного адаптера
2) Oтдельная упаковка
3) Установлено

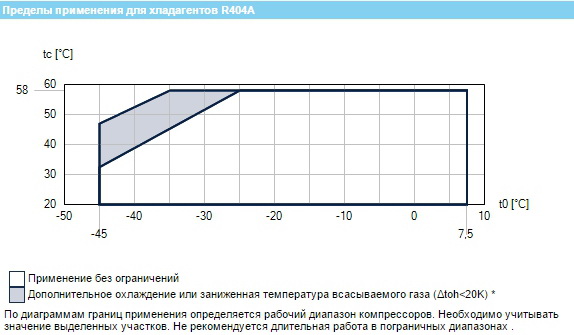

Данные по производительности и пределы применения компрессора BOCK  HG12P/60-4S

Имеющиеся хладагенты: R404A R134a R22 | R407C | R407F

Хладагент R404A и R507 данные по производительности 50 Гц
темп.
конд.
tc [°C]
Холодопроизводительность Q0 [W], Потребление мощности Pe [kW]
температура испарения t0 [°C]
7,5 °C5 °C0 °C-5 °C-10 °C-15 °C-20 °C-25 °C-30 °C-35 °C-40 °C-45 °C
30 °CQ
P
6535
1,20
5989
1,22
4990
1,23
4108
1,20
3336
1,15
2667
1,08
2094
1,00
1610
0,91
1207
0,81
878
0,71
616
0,62
414
0,53
40 °CQ
P
5537
1,49
5060
1,48
4191
1,43
3428
1,37
2764
1,28
2193
1,18
1706
1,06
1297
0,95
959
0,83
684
0,71
465 *
0,61
296 *
0,52
50 °CQ
P
4535
1,72
4128
1,69
3390
1,60
2748
1,49
2195
1,37
1723
1,24
1324
1,10
993
0,96
722
0,83
503 *
0,70
329 *
0,59



Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Гц.
Это означает - температура всасываемого пара 20 °C без переохлаждения .
Данные по R404A и R507 обобщены
Базовыми являются данные по R404A.
Коэффициент преобразования для 60 Гц = 1,2

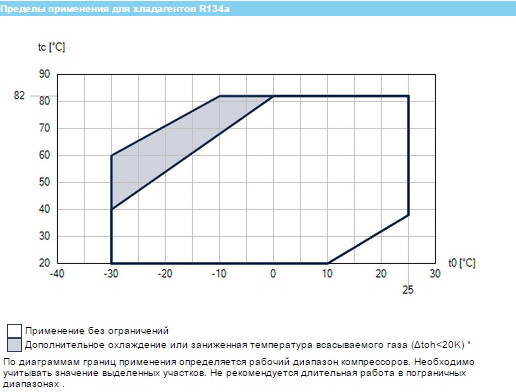

  Хладагент R134a данные по производительности 50 Гц
темп.
конд.
tc [°C]
Холодопроизводительность Q0 [W], Потребление мощности Pe [kW]
температура испарения t0 [°C]
12,5 °C10 °C7,5 °C5 °C0 °C-5 °C-10 °C-15 °C-20 °C-25 °C-30 °C
30 °CQ
P
4920
0,70
4486
0,71
4078
0,71
3697
0,71
3009
0,68
2415
0,65
1908
0,60
1480
0,54
1125
0,49
836
0,44
605
0,40
40 °CQ
P
4254
0,85
3874
0,84
3518
0,83
3185
0,81
2585
0,77
2066
0,71
1622
0,65
1246
0,59
931
0,54
670
0,49
455
0,45
50 °CQ
P
3620
0,99
3292
0,97
2985
0,94
2698
0,91
2181
0,85
1734
0,77
1349
0,70
1021
0,63
742
0,57
504 *
0,52
302 *
0,49
60 °CQ
P
3018
1,12
2740
1,08
2480
1,04
2237
1,00
1799
0,91
1419
0,82
1090
0,74
806
0,66
558 *
0,59
340 *
0,55
145 *
0,52
70 °CQ
P
2450
1,23
2220
1,18
2004
1,12
1804
1,07
1441
0,96
1124
0,85
846 *
0,75
601 *
0,66
381 *
0,60






 Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Гц.
Это означает - температура всасываемого пара 20 °C без переохлаждения .
Коэффициент преобразования для 60 Гц = 1,2

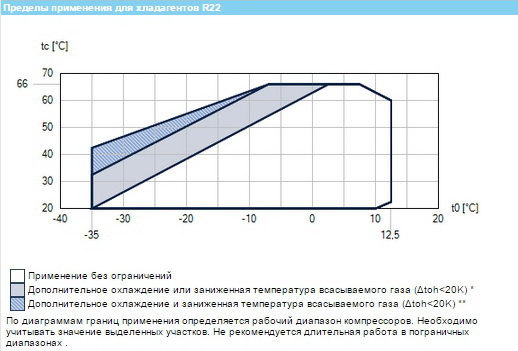

 Хладагент R22 данные по производительности 50 Hz
темп.
конд.
tc [°C]
Холодопроизводительность Q0 [W], Потребление мощности Pe [kW]
температура испарения t0 [°C]
12,5 °C10 °C7,5 °C5 °C0 °C-5 °C-10 °C-15 °C-20 °C-25 °C-30 °C-35 °C
30 °CQ
P
7110
0,89
6523
0,91
5971
0,93
5454
0,94
4518
0,94
3703
0,92
2997
0,89
2390
0,84
1868
0,78
1422
0,71
1039 *
0,63
708 *
0,55
40 °CQ
P
6288
1,20
5759
1,19
5263
1,19
4799
1,18
3958
1,14
3227
1,08
2593
1,01
2044
0,94
1570 *
0,85
1158 *
0,76
798 **
0,66
477 **
0,57
50 °CQ
P
5494
1,47
5023
1,44
4581
1,42
4168
1,38
3422
1,31
2772
1,22
2207
1,12
1716 *
1,02
1287 *
0,91
909 **
0,80




 Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .
Коэффициент преобразования для 60 Hz = 1,2

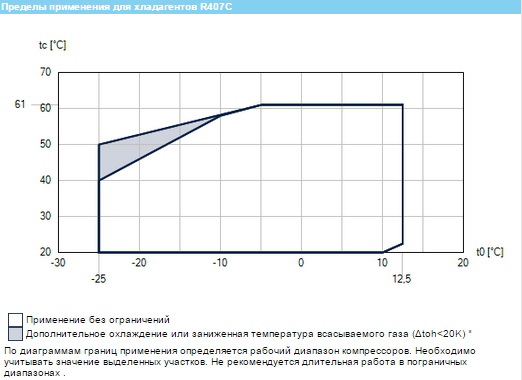

Хладагент R407C данные по производительности 50 Hz
темп.
конд.
tc [°C]
Холодопроизводительность Q0 [W], Потребление мощности Pe [kW]
температура испарения t0 [°C]
12,5 °C10 °C7,5 °C5 °C0 °C-5 °C-10 °C-15 °C-20 °C-25 °C
30 °CQ
P
6778
0,88
6172
0,90
5606
0,92
5079
0,92
4136
0,91
3330
0,88
2648
0,82
2078
0,76
1608
0,69
1225
0,62
40 °CQ
P
5863
1,16
5332
1,16
4837
1,15
4377
1,14
3556
1,08
2856
1,01
2265
0,92
1770
0,83
1359
0,74
1018
0,66
50 °CQ
P
5001
1,42
4542
1,39
4115
1,36
3720
1,32
3016
1,23
2417
1,12
1911
1,01
1486
0,90
1129 *
0,79
826 *
0,69

Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .
Температуры испарения и конденсации соответствуют условиям линии насыщения (насыщенные пары).
Коэффициент преобразования для 60 Hz = 1,2

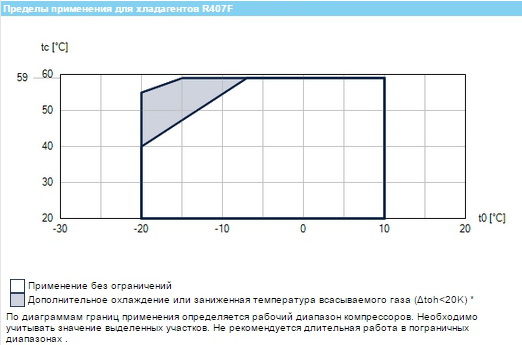

Хладагент R407F данные по производительности 50 Hz
темп.
конд.
tc [°C]
Холодопроизводительность Q0 [W], Потребление мощности Pe [kW]
температура испарения t0 [°C]
10 °C5 °C0 °C-5 °C-10 °C-15 °C-20 °C
20 °CQ
P
8142
0,73
6706
0,84
5465
0,90
4404
0,92
3509
0,90
2763
0,86
2152
0,80
30 °CQ
P
7230
1,11
5942
1,16
4830
1,16
3880
1,12
3076
1,06
2402
0,98
1842
0,89
40 °CQ
P
6283
1,42
5149
1,41
4173
1,36
3338
1,28
2630
1,18
2033
1,06
1532
0,95
50 °CQ
P
5300
1,67
4325
1,61
3489
1,51
2775
1,39
2169
1,25
1655 *
1,10
1217 *
0,96
59 °CQ
P
4380
1,85
3554
1,74
2849
1,60
2249
1,44
1739 *
1,27
1304 *
1,10


 Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Гц. Это означает - температура всасываемого пара 20 °C без переохлаждения.
Эти данные являются теоретическими и предварительными значениями. Из-за этого не исключены погрешности.
Коэффициент преобразования для 60 Гц = 1,2

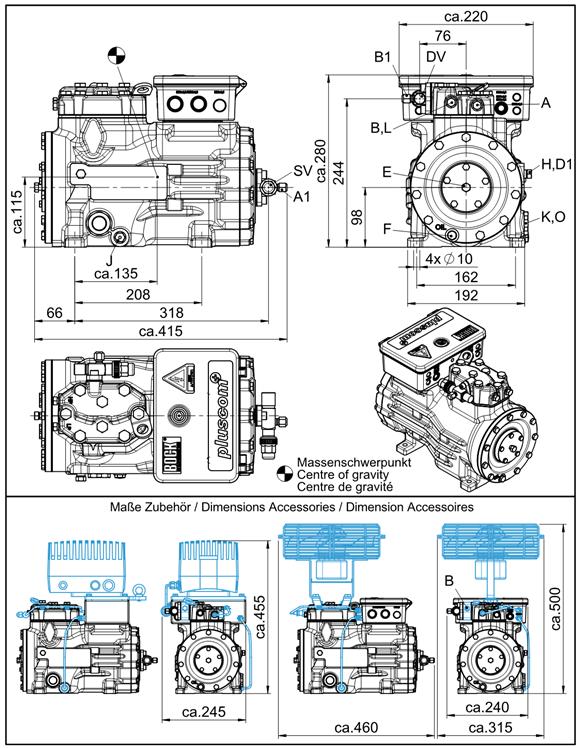

Чертёж с размерами, вид с размерами и подключениями компрессора BOCK  HG12P/60-4S
чертёж с размерами | вид с размерами и подключениями компрессора BOCK  HG12P/60-4S
Размеры и подключения
SV Запорный клапан на всасывании, труба ø 1) 16 - 5/8
DV Запорный клапан на нагнетании, труба ø 1) 12 - 1/2
A Гнездо на всасывании, незакрываемое 1/8 " NPTF
A1 Гнездо на всасывании, закрываемое 7/16 " UNF
B Гнездо на нагнетании, незакрываемое 1/8 " NPTF
B1 Гнездо на нагнетании, закрываемое 7/16 " UNF
D1 Возврат масла из маслоотделителя 1/4 " NPTF
E Манометр измерения давления масла 1/8 " NPTF
F Слив масла M 8
H Пробка для заливки масла 1/4 " NPTF
J Подключение подогревателя масла в картере 3/8 " NPTF
K Смотровре стекло 1 1/8 " - 18 UNEF
L Гнездо защитного термостата 1/8 " NPTF
O Гнездо регулятора уровня масла 1 1/8 " - 18 UNEF
1) Выводы под пайку
