Полугерметичный одноступенчатый поршневой фреоновый холодильный компрессор Bock Компрессоры Bock серии HG12P/110-4 S

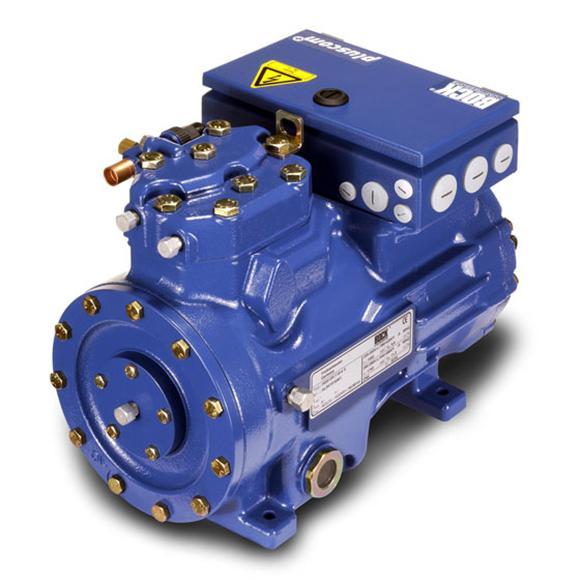

Компрессор Bock HG12P/110-4S

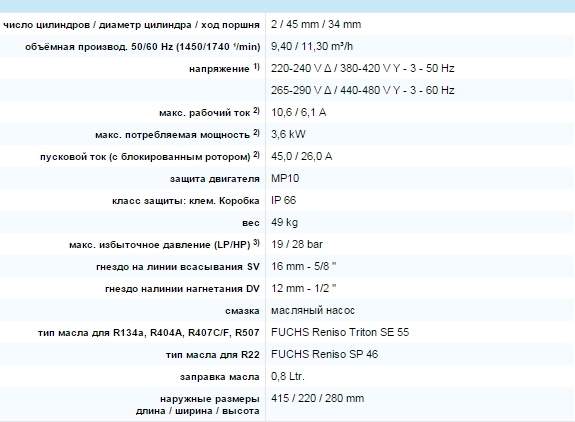

Технические данные компрессора BOCK HG12P/110-4 S

1) Допуск (± 10%) относительно среднего значения диапазона напряжений. По специальному запросу возможны другие значения тока и напряжения

Все данные базируются на среднем значении диапазона напряжений
2) - Показатели макс. потребляемой мощности действительны для режима работы с частотой 50 Гц. При режиме с частотой 60 Гц показатели умножаются в 1,2 раза. Макс. рабочий ток при этом не изменяется.
- Учитывайте макс. рабочий ток/макс. потребляемую мощность для расположения контакторов, кабелей и предохранителей. Контактор: категория применения AC3.
3) LP = низкое давление
HP = высокое давление

Объём поставки
Полугерметичный двухцилиндровый поршневой компрессор с приводным двигателем
Моноблочный корпус с герметично интегрированным электродвигателем
Mаслонасос
Предохранитель обмотки с помощью терморезисторного датчика температуры и электронного расцепителя MP10
Возможность присоединения регуляторов уровня масла ESK, Traxoil, AC+R или CARLY 1)
Заправка масла:
HG: FUCHS Reniso SP 46
HGX: FUCHS Reniso Triton SE 55
Смотровое стекло
Запорный клапан на стороне всасывания и нагнетания
Наполнение защитным газом
4 амортизатора в отд. упаковке
Принадлежности
Бесступенчатая регулировка частоты вращения с помощью EFC (Electronic Frequency Control).
компактноая установка на компрессоре
HA/HG12P: IP65
HA22P/HG22e, HA34P/HG34e: IP54
Подогрев масла в картере
110-240 V - 1 - 50/60 Hz, 50-120 W, IP66
саморегулируемый подогрев PTC
Предохранительный выключатель в случае нехватки давления масла MP 55 230 V - 1 - 50/60 Hz, IP20 2)
Защитный термостат на каждую головку цилиндра 3)
Дополнительный вентилятор 220-240 V - 1 - 50/60 Hz, 72/68 W, IP44 2)
Эл. двигатель для специального напряжения и частоты (при специальном запросе)
1) Возможно только с использованием дополнительного адаптера
2) Oтдельная упаковка
3) Установлено

Данные по производительности и пределы применения компрессора BOCK HG12P/110-4 S

Имеющиеся хладагенты: R404A | R134a | R22 | R407C | R407F

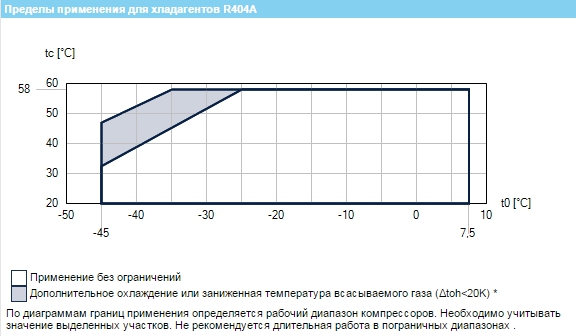

Хладагент R404A и R507 данные по производительности 50 Гц
темп.
конд.
tc [°C]
Холодопроизводительность Q0 [W], Потребление мощности Pe [kW]
температура испарения t0 [°C]
7,5 °C5 °C0 °C-5 °C-10 °C-15 °C-20 °C-25 °C-30 °C-35 °C-40 °C-45 °C
30 °CQ
P
11247
2,17
10345
2,18
8691
2,16
7226
2,10
5938
2,00
4815
1,88
3846
1,73
3019
1,57
2322
1,40
1744
1,22
1272
1,04
895
0,88
40 °CQ
P
9581
2,65
8796
2,62
7361
2,53
6095
2,40
4988
2,25
4027
2,07
3201
1,87
2498
1,67
1906
1,46
1413
1,25
1008 *
1,05
679 *
0,86
50 °CQ
P
7877
3,12
7211
3,05
6000
2,89
4940
2,69
4018
2,47
3224
2,24
2546
1,99
1972
1,74
1490
1,48
1088 *
1,24
755 *
1,01


Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .
Данные по R404A und R507 обобщены
Базовыми являются данные по R404A.
Коэффициент преобразования для 60 Hz = 1,2


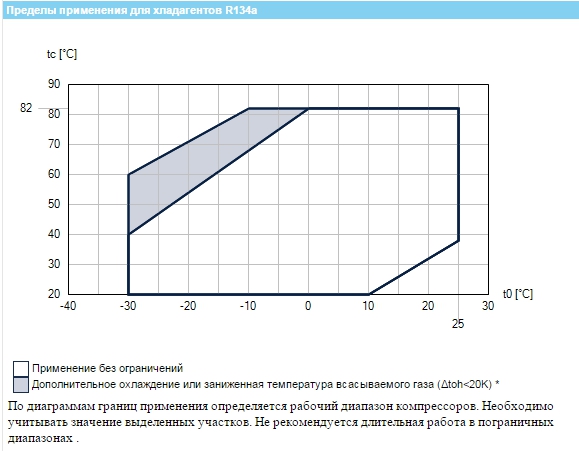

Хладагент R134a данные по производительности 50 Гц
темп.
конд.
tc [°C]
Холодопроизводительность Q0 [W], Потребление мощности Pe [kW]
температура испарения t0 [°C]
12,5 °C10 °C7,5 °C5 °C0 °C-5 °C-10 °C-15 °C-20 °C-25 °C-30 °C
30 °CQ
P
8619
1,23
7858
1,24
7145
1,25
6477
1,24
5272
1,20
4231
1,13
3342
1,05
2593
0,95
1971
0,86
1464
0,78
1060
0,71
40 °CQ
P
7453
1,49
6787
1,48
6163
1,45
5580
1,42
4528
1,35
3619
1,25
2842
1,14
2183
1,04
1631
0,94
1173
0,85
797
0,79
50 °CQ
P
6342
1,74
5767
1,70
5229
1,65
4726
1,60
3820
1,48
3037
1,36
2364
1,23
1789
1,11
1299
1,00
883 *
0,92
528 *
0,87
60 °CQ
P
5287
1,96
4800
1,89
4344
1,82
3919
1,75
3152
1,60
2486
1,44
1910
1,29
1411
1,15
977 *
1,04
596 *
0,96
255 *
0,91
70 °CQ
P
4291
2,15
3888
2,06
3511
1,96
3159
1,87
2524
1,68
1969
1,49
1483 *
1,31
1053 *
1,16
667 *
1,04




Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .
Коэффициент преобразования для 60 Hz = 1,2


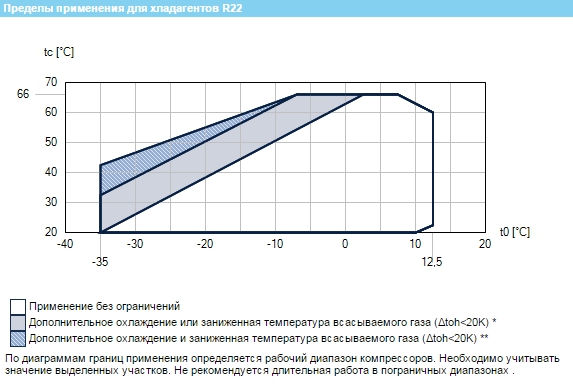

 Хладагент R22 данные по производительности 50 Hz
темп.
конд.
tc [°C]
Холодопроизводительность Q0 [W], Потребление мощности Pe [kW]
температура испарения t0 [°C]
12,5 °C10 °C7,5 °C5 °C0 °C-5 °C-10 °C-15 °C-20 °C-25 °C-30 °C-35 °C
30 °CQ
P
12456
1,56
11427
1,60
10460
1,62
9555
1,64
7915
1,65
6487
1,61
5251
1,55
4186
1,47
3273
1,36
2491
1,24
1820 *
1,11
1240 *
0,97
40 °CQ
P
11016
2,10
10089
2,09
9220
2,08
8406
2,06
6934
1,99
5653
1,90
4542
1,78
3581
1,64
2750 *
1,49
2029 *
1,33
1398 **
1,16
836 **
1,00
50 °CQ
P
9625
2,57
8799
2,53
8025
2,48
7302
2,42
5994
2,29
4856
2,14
3867
1,96
3007 *
1,78
2255 *
1,59
1592 **
1,39




Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .
Коэффициент преобразования для 60 Hz = 1,2

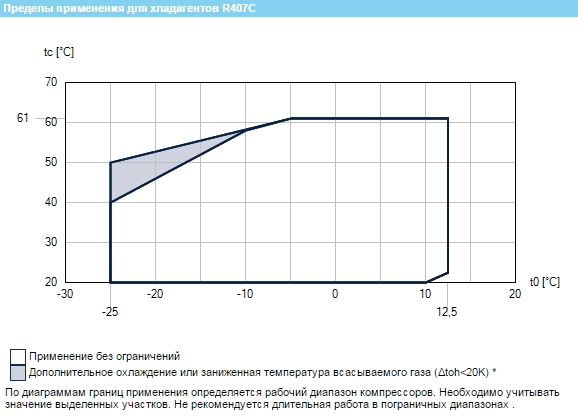

Хладагент R407C данные по производительности 50 Hz
темп.
конд.
tc [°C]
Холодопроизводительность Q0 [W], Потребление мощности Pe [kW]
температура испарения t0 [°C]
12,5 °C10 °C7,5 °C5 °C0 °C-5 °C-10 °C-15 °C-20 °C-25 °C
30 °CQ
P
12250
1,58
11154
1,63
10131
1,65
9179
1,67
7474
1,65
6017
1,59
4786
1,49
3756
1,37
2906
1,24
2213
1,11
40 °CQ
P
10596
2,11
9635
2,10
8741
2,08
7910
2,05
6426
1,96
5161
1,83
4093
1,67
3199
1,51
2455
1,34
1840
1,18
50 °CQ
P
9038
2,56
8208
2,51
7437
2,45
6723
2,38
5450
2,22
4368
2,03
3454
1,82
2686
1,62
2040 *
1,42
1493 *
1,25

Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Hz.
Это означает - температура всасываемого пара 20 °C без переохлаждения .
Температуры испарения и конденсации соответствуют условиям линии насыщения (насыщенные пары).
Коэффициент преобразования для 60 Hz = 1,2

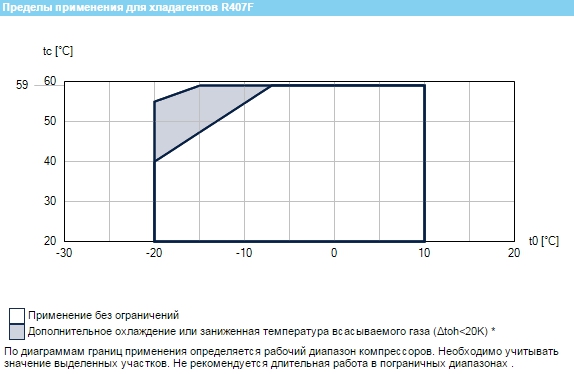

Хладагент R407F данные по производительности 50 Hz
темп.
конд.
tc [°C]
Холодопроизводительность Q0 [W], Потребление мощности Pe [kW]
температура испарения t0 [°C]
10 °C5 °C0 °C-5 °C-10 °C-15 °C-20 °C
20 °CQ
P
13888
1,46
11499
1,60
9433
1,66
7662
1,65
6163
1,59
4908
1,50
3874
1,39
30 °CQ
P
12401
2,01
10263
2,06
8413
2,04
6825
1,96
5474
1,85
4335
1,70
3382
1,55
40 °CQ
P
10827
2,54
8951
2,50
7329
2,40
5936
2,25
4746
2,07
3734
1,87
2873
1,67
50 °CQ
P
9157
3,05
7556
2,91
6175
2,73
4988
2,50
3971
2,25
3097 *
2,00
2341 *
1,74
59 °CQ
P
7566
3,48
6222
3,26
5068
2,99
4077
2,69
3226 *
2,38
2487 *
2,06


Данные по производительности основываются на требованиях стандарта EN 12900 для 50 Гц. Это означает - температура всасываемого пара 20 °C без переохлаждения.
Эти данные являются теоретическими и предварительными значениями. Из-за этого не исключены погрешности.
Коэффициент преобразования для 60 Гц = 1,2

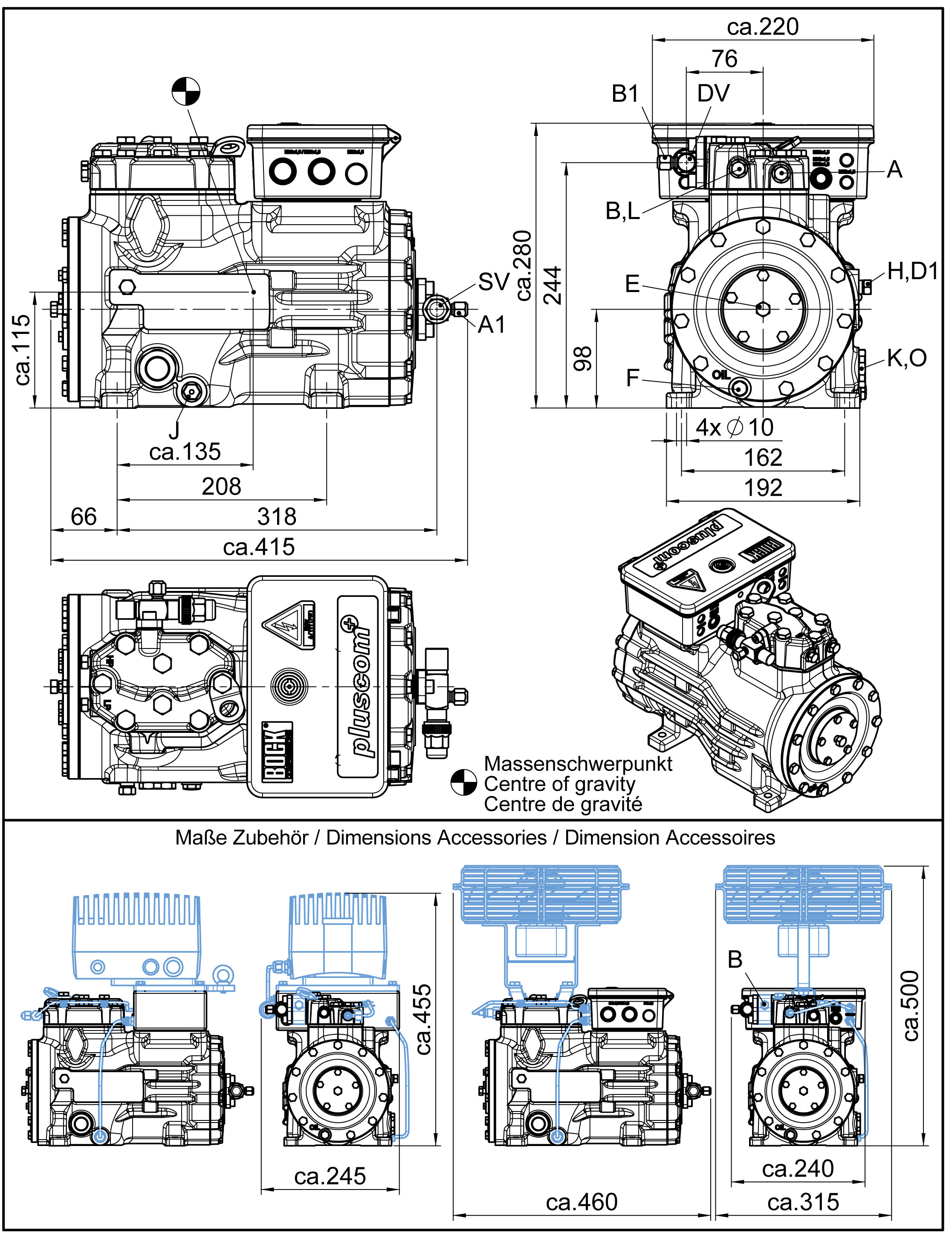

Чертёж с размерами, вид с размерами и подключениями компрессора BOCK HG12P/110-4 S
Чертёж с размерами | вид с размерами и подключениями компрессора BOCK HG12P/110-4 S
Размеры и подключения
SV Запорный клапан на всасывании, труба ø 1) 16 - 5/8
DV Запорный клапан на нагнетании, труба ø 1) 12 - 1/2
A Гнездо на всасывании, незакрываемое 1/8 " NPTF
A1 Гнездо на всасывании, закрываемое 7/16 " UNF
B Гнездо на нагнетании, незакрываемое 1/8 " NPTF
B1 Гнездо на нагнетании, закрываемое 7/16 " UNF
D1 Возврат масла из маслоотделителя 1/4 " NPTF
E Манометр измерения давления масла 1/8 " NPTF
F Слив масла M 8
H Пробка для заливки масла 1/4 " NPTF
J Подключение подогревателя масла в картере 3/8 " NPTF
K Смотровре стекло 1 1/8 " - 18 UNEF
L Гнездо защитного термостата 1/8 " NPTF
O Гнездо регулятора уровня масла 1 1/8 " - 18 UNEF
1) Выводы под пайку
