Адиабатическая система охлаждения воздуха предназначена для снижения температуры воздуха на входе в конденсатор или сухую градирню (драйкуллер) путем его увлажнения с помощью форсунок, с целью увеличения производительности конденсатора или сухой градирни (драйкуллера) и расширения температурного диапазона использования технологического и холодильного оборудования.

Адиабатическая система состоит из следующих компонентов:

  • система управления со встроенным регулятором;
  • трубы с изготовленными на заказ инжекторами (форсунками), смонтированными на стороне забора воздуха;
  • электрический клапан для дренажа воды;
  • редуктор с манометром для установления нужного давления воды для эффективного распыления;
  • SOFTWATER (мягкая вода-электронный прибор для уменьшения жесткости воды) для предотвращения отложения известкового осадка на оребренной поверхности;
  • электрический клапан для управления подачей воды;
  • термостат защиты от замерзания воды в холодное время года;
  • шкаф управления, защищенный от воздействия воды (IP65);
  • алюминиевые ребра с обработкой BLUEFIN для улучшения удаления капель воды с поверхности теплообменника и предотвращения образования коррозии на ребрах.

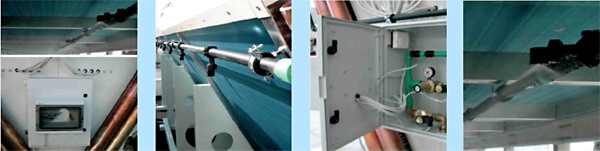

Адиабатическая система охлаждения воздуха

Теория: Температура адиабатического насыщения-это специфическая температура, при которой вода благодаря адиабатическому испарению увлажняет воздух, который при этом достигает точки насыщения, в результате чего температура воздуха уменьшается, смещаясь в сторону температуры смоченного термометра

Например:
  • T окр. (наружного воздуха): 32 С / 50% относительной влажности
  • T входа (Температура воздуха после увлажнения): 26,3 С/ 80% относительной влажности
Принцип работы: Воздух насыщается мельчайшим частицами воды, получаемыми при распылении воды через специально установленные распылительные форсунки. Мельчайшие частицы воды испаряясь увлажняют воздух, который при этом охлаждается. Охлажденный воздух поступает на вход конденсатора или сухой градирни (драйкуллера) и охлаждает хладагент или теплоноситель.

Преимущества:
  • Сухая градирня или выносной воздушный конденсатор подбирается на более низкую температуру наружного воздуха, что позволяет уменьшить размеры теплообменной поверхности, а значит и размеры самого аппарата.
  • Сочетание адиабатической системы с инверторным частотным регулятором вентиляторов, позволяет снизить электропотребление двигателей вентиляторов, значительно снизить уровень звукового давления и оптимизировать водопотребление.
  • Возможность охлаждения жидкости при более высокой температуре наружного воздуха.

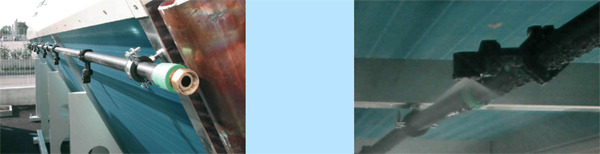

Форсунки адиабатической системы

Качество воды:
Вода, используемая в адиабатической системе, должна иметь следующие характеристики:

  • Максимальная жесткость воды должна быть в пределах 8–12 оF или другими словами максимальное содержание CaCo3 80–120 частей на миллион.
  • Значение РН воды должно быть менее 7 для предотвращения появления коррозии на оребренной поверхности.

Рабочие условия для форсунок:
Для правильной работы распылительной системы, давление должно быть не менее 2,5 бар. Расход воды для одной форсунки при давлении 2,5 бар может колебаться от 1,15 до 1,9 дм3/мин.
