ПРОМЫШЛЕННЫЕ ВИНТОВЫЕ КОМПРЕССОРНЫЕ АГРЕГАТЫ HSP 4200

ПРОМЫШЛЕННЫЕ ВИНТОВЫЕ КОМПРЕССОРНЫЕ АГРЕГАТЫ HSP 4200

Воплощения совершенных технологий и материалов, полученных за более чем 200-летнюю историю развития и опыта в области холодильных систем, используются для создания промышленных холодильных агрегатов на базе открытых компрессоров J&E Hall. Их отличительными особенностями являются выдающаяся надежность и простота конструкции, минимальное количество подсоединений трубопроводов к винтовому компрессору, многофункциональный и удобный контроллер, высокоэффективный маслоотделитель.
Возможность использования промышленных компрессорных агрегатов со всеми видами фреонов и аммиака, дополнительная комплектация для специальных условий в морском исполнении, проверенная временем стойкость к критическим режимам работы - закрепляют мировую известность и заслуженную популярность компрессорных агрегатов J&E Hall для промышленного применения.

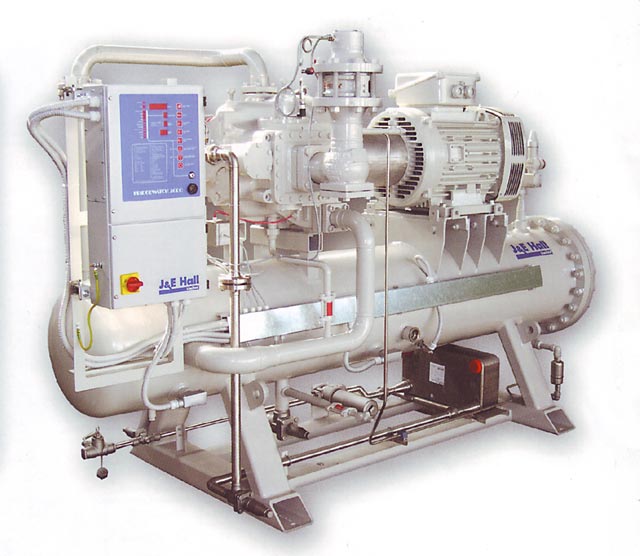

Промышленный холодильный винтовой компрессорный агрегат J&E Hall серии HSP 4200

В стандартную комплектацию промышленных компрессорных агрегатов HSP 4200 входит:

  • HallScrew одновинтовой открытый (сальниковый) компрессор
  • Асинхронный электродвигатель исполнения IP23
  • Муфта привода компрессора с защитной крышкой
  • Вертикальный или горизонтальный маслоотделитель (в зависимости от типа хладагента и области применения), оснащенный сепаратором из сетки и для аммиачного применения дополнительным сепаратором, позволяющим снизить концентрацию масла на выходе ниже 50 ppm. Капли масла в месте с газообразным хладагентом из компрессора проходя через маслоотделитель, сначала отделяются за счёт изменения направления движения и снижения скорости смеси газа и масла, затем проходят через многослойную сетку, а после отделения большинство капель масла падает в ресивер масла в нижней части маслоотделителя. В аммиачных агрегатах, газообразный хладагент затем проходит через дополнительный элемент сепарации, где отделяется оставшееся масло
  • Система возврата масла включающая: фильтр масла, смотровое стекло уровня масла, дренажный вентиль, датчик уровня масла, соленоидный вентиль и трубопроводы из нержавеющей стали.
  • Система охлаждения компрессора, впрыском жидкого хладагента, включающая: ТРВ, фильтр, соленоидный и запорный вентили
  • Электронный контроллер
  • Фильтр на линии всасывания
  • Обратный клапан
  • Два предохранительных клапана и трехходовой вентиль
  • Прессостат высокого давления

Дополнительные опции

  • Манометры всасывания, нагнетания и масла
  • Прессостаты низкого давления, и давления масла
  • Маслоохладитель водяного охлаждения или термосифон
  • Насос масла заправочный
  • Насос непрерывной циркуляции масла для "бустер" компрессора или для низкотемпературного применения
  • Насос циркуляции масла при пуске
  • Специальное исполнение двигателя (IP55, Exd, etc)
  • Экономайзер (переохладитель жидкости) с автоматикой и арматурой



Технические характеристики компрессорного агрегата HPS4200

Технические характеристики промышленных компрессорных агрегатов HSP 4200

Модель компрессорного агрегата HSP 4221 HSP 4222 HSP 4223
Объемная производительность компрессора, 3000 об/мин (м3/час) 508 616 722
Максимальные размеры (мм) Длина 3030 3030 3030
Высота 1150 1150 1150
Ширина 1785 1785 1785
Уровень шума dB(A)* 85 86 87
Всасывание (мм) Ду 100 100 100
Нагнетание (мм) Ду 65 65 65
Сухой вес (кг) без электродвигателя 2000 2000 2000
Заправка маслом (в литрах) 75 75 75

Рабочие характеристики промышленных компрессорных агрегатов HSP 4200

R22
Температура испарения; ºC HSP 4221 HSP 4222 HSP 4223
Q P Q P Q P
5 597 94 738 114 865 133
0 502 93 621 113 727 132
-10 347 92 429 110 502 129
-20 264 88 327 104 383 122
-30 172 79 213 94 250 110
-40 109 70 134 84 157 98

R717

Температура испарения; ºC HSP 4221 HSP 4222 HSP 4223
Q P Q P Q P
10 726 88 881 107 1030 125
0 500 91 606 110 710 129
-10 330 88 400 106 469 124
-20 231 83 280 100 318 118
-30 141 70 171 85.1 201 99.6
-40 81 63 97.7 76.8 114 90.1

R134a

Температура испарения; ºC HSP 4221 HSP 4222 HSP 4223
Q P Q P Q P
10 445 55 540 67 633 78
0 301 56 365 68 428 80
-10 196 53 238 64 278 75
-20 146 51 177 62 208 73
-30 90.9 44 110 54 129 63
-40 52.7 39 64 48 75 54

R404a

Температура испарения; ºC HSP 4221 HSP 4222 HSP 4223
Q P Q P Q P
0 531 15 644 127 754 149
-10 410 108 497 131 583 154
-20 288 104 350 126 410 148
-30 195 97 237 117 278 137
-40 125 86 152 104 178 122

R507

Температура испарения; ºC HSP 4221 HSP 4222 HSP 4223
Q P Q P Q P
0 550 107 667 130 782 153
-10 424 111 514 135 602 158
-20 298 107 361 130 423 152
-30 201 99 244 120 286 141
-40 128 88 155 107 182 126


  • Q - Холодопроизводительность при температуре конденсации 35 С, переохлаждении жидкости 5 К и перегреве газа 5 К, кВт.
  • P - Потребляемая мощность, кВт.
  • Характеристики выделенные цветом, даны для компрессорных агрегатов в режиме работы с экономайзером.

Группа компаний FRIGODESIGN производит холодильные агрегаты на базе компрессоров BITZER, BOCK и J&E HALL (см. раздел Агрегаты).
