Ультранизкотемпературная каскадная холодильная установка для охлаждения промежуточного хладоносителя до -80 С

Ультранизкотемпературные каскадные холодильные машины и установки предназначены для высокоэффективного охлаждения в системах холодоснабжения аппаратов и камер глубокой заморозки, сублимационной сушки, технологического оборудования предприятий химической и фармацевтической промышленности, а также как оборудование климатический камер машиностроительных предприятий и др.

Ультранизкотемпературные каскадные холодильные машины и установки, как правило, состоят из двух каскадов - контуров с различными хладагентами, и используются для температур кипения хладагента до -80°С.

Верхний каскад холодильной машины охлаждает конденсатор нижнего каскада, а нижний охлаждает промежуточный хладоноситель или воздух. В верхнем каскаде холодильной установки, как правило, используется хладагент R404А или R507A, а в нижнем каскаде - хладагент высокого давления типа R23 или аналогичный ему.

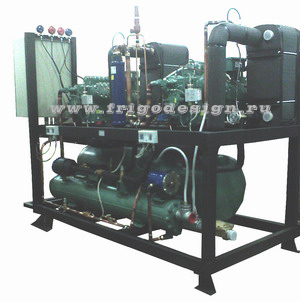

Ультранизкотемпературные энергосберегающая каскадная холодильная установкаДля охлаждения хладоносителя до ультранизких температур -120°С используются каскадные холодильные машины состоящие из трёх каскадов - контуров с различными хладагентами. Конденсатор верхнего каскада, как правило, с водяным охлаждением, но возможно и воздушное охлаждение. В качестве промежуточного хладоносителя используются R30 или R11 в жидком состоянии, или спирты (метиловый, этиловый, изопропиловый), если позволяют требования безопасности.
При температурах кипения хладагента ниже -45°С каскадная холодильная машина обладает исключительной энергоэффективностью по сравнению с обычными одноступенчатыми установками. Каскадная холодильная машина при низких температурах кипения хладагента (ниже -55°С) всегда эффективней и выгодней двухступенчатой установки, т.е. её размеры и масса меньше, ресурс, надежность, холодильный коэффициент (СОР) и общий КПД выше, чем у двухступенчатой установки. Преимущества каскадной холодильной машины перед двухступенчатой значительно растут при снижении температуры кипения хладагента.
Сверхнизкотемпературная энергосберегающая каскадная холодильная машинаЭто обусловлено применяемым каскадным холодильным циклом и следующими свойствами хладагентов высокого давления, которые используются в нижних каскадах холодильных машин:

  • Высокие значения абсолютного давления всасывания а нижнем каскаде, благодаря применению хладагентов высокого давления;
  • Высокая плотность и малый удельный объем всасываемого пара, следовательно, требуется меньше объёмная производительность компрессора и как следствие меньше его габариты и вес;
  • Значительно меньше отношение давлений нагнетание/всасывание;
  • Из-за больших абсолютных значений давления всасывания и малого отношения давлений объемные и энергетические коэффициенты (КПД) повышаются; это приводит к снижению энергетических затрат и повышению экономичности каскадной холодильной машины;
  • Благодаря большим абсолютным значениям давления всасывания и малому отношению давлений, снижается термическая нагрузка на масло и механическая нагрузка на узлы трения компрессора, что увеличивает надежность и ресурс работы компрессора, а также позволяет получать значительно более низкие температуры, чем на двухступенчатых машинах.
  • Применение в конструкции каскадных холодильных машин и установок энергосберегающих опций позволяет получать очень большую годовую экономию электроэнергии и короткие сроки окупаемости.

    Благодаря применению современных технических решений ультранизкотемпературные каскадные холодильные машины и установки отличаются рядом преимуществ:

  • Широкий ряд холодопроизводительностей установок: от 1 до 400 кВт;
  • Широкий диапазон температур промежуточного хладоносителя: -45°С  ... -20°С для каскадных машин на СО2, для остальных двух каскадных холодильных машин -80°С ... -35°С или -80°С... -50°С в зависимости от исполнения, а для трех каскадных холодильных машин -80°С ... -120°С;
  • Возможность ступенчатого или плавного регулирования холодопроизводительности каскадных установок (опция);
  • Небольшие габаритные размеры и масса, благодаря пространственной компоновке и применению стального прямоугольного замкнутого профиля в конструкции рамы каскадной установки;
  • Низкий уровень шума и вибраций, за счет  компрессоров меньшей мощности и размеров, а также установки их на резиновых амортизаторах;
  • Низкое энергопотребление, высокий холодильный коэффициент (СОР) и общий КПД, благодаря оптимизации параметров установок, применению регенеративных теплообменников, промежуточного охладителя и высокоэффективных пластинчатых теплообменников из нержавеющей стали;
  • Применение в каскадных установках запатентованных инновационных технических решений, высокоэффективных компрессоров и самых современных компонентов;
  • Экологическая безопасность, благодаря применению азонобезопасных хладагентов: R404A, R507A, R23, R508A, R508B, R170, R14 и CO2;
  • Простота монтажа, за счет полной готовности каскадной холодильной машины и минимальному количеству подключений;
  • Простота эксплуатации, благодаря эргономичной конструкции, полной автоматизации работы каскадных холодильных машин и  установок и применению современных электронных контроллеров;
  • Простота обслуживания и ремонта, благодаря удобной компоновке каскадных холодильных машин и установок;
  • Превосходная экономическая эффективность;
  • Варианты исполнения каскадных машин и установок с удаленным шкафом управления;
  • Возможность использования удаленного компьютерного управления и мониторинга (опция);
  • Высокоэффективное водяное охлаждение конденсатора и компрессора (опция);
  • Возможность использования воздушного конденсатора, в том числе выносного (опция);
  • Исполнение каскадной установки с циркуляционным ресивером и насосами подачи хладоносителя, арматурой, автоматикой и шкафом управления (опция);
  • Возможно исполнение каскадной установки по Техническому Заданию заказчика.
  • Энергосберегающие опции каскадных холодильных машин и установок

  • Ступенчатое охлаждение промежуточного хладоносителя.
  • Электронные терморегулирующие вентили.
  • Адиабатическая система охлаждения воздуха на входе в конденсатор за счет его увлажнения. Применяется с воздушным конденсатором при высоких температурах окружающего воздуха, а также для экономии электроэнергии.
  • Воздушный конденсатор с центробежным вентилятором (поставляется в отдельной упаковке).
  • Испарительный конденсатор воздушного охлаждения (поставляется в отдельной упаковке).
  • Исполнение каскадной установки с конденсатором водяного охлаждения.
  • Предконденсатор водяного охлаждения.
  • Водяное охлаждение головок цилиндров компрессора.
  • Градирня и гидромодуль (поставляются отдельно) в составе: жидкостной насос (один или более), емкость для воды, арматура, автоматика, трубопроводы, рама, щит управления, система водоподготовки.
  • Дополнительный переохладитель жидкого хладагента.
  • Регенеративные теплообменники.
  • Частотный привод компрессоров, вентиляторов, насосов.
  • Теплообменник-рекуператор тепла для подогрева воды или промежуточного теплоносителя.
  • Система компьютерного управления и мониторинга.

    1. Реализованные проекты каскадных машин - прочитать, скачать в формате PDF
    2. Статья в которой представлены примеры использования каскадных холодильных установок на фармацевтических, пищевых и химических предприятиях, где к надежности работы этого оборудования предъявляются высокие требования
