Современные электронные приборы защиты, компьютерного мониторинга и управления полугерметичными поршневыми компрессорами Bock

Компания Bock разработала передовые технические решения для оптимизации расхода электроэнергии, производственной безопасности и надежности работы поршневых компрессоров и всей холодильной установки в целом. Эти передовые технические решения широко используются в холодильном оборудовании вместе с поршневыми компрессорами Bock и позволяют обеспечивать высокую надежность и безопасность компрессоров, компьютерный контроль их работы, а также значительную экономию электроэнергии при эксплуатации компрессоров Bock.

Группа компаний ФРИГОДИЗАЙН производит:
Низкотемпературные агрегаты для камер шоковой заморозки на базе поршневых компрессоров BOCK
Централи на базе холодильных поршневых полугерметичных компрессоров BOCK
Сателлитные холодильные централи на базе компрессоров BOCK , BITZER и TECUMSEH
Чиллеры, холодильные машины и установки на базе компрессоров BOCK , BITZER и TECUMSEH

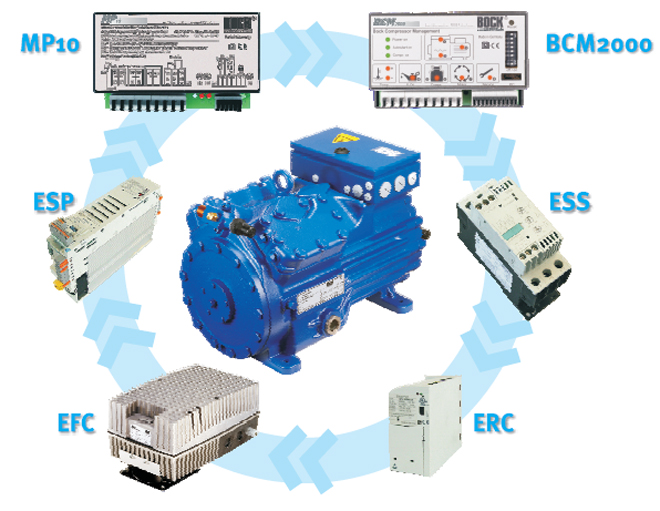

Современные электронные приборы защиты, компьютерного мониторинга и управления полугерметичными поршневыми компрессорами Bock

MP10 Motor Protection
Электронный блок защиты.

BCM2000 Bock Compressor Management
Многофункциональный блок мониторинга.

EFC Electronic Frequency Control
Регулятор частоты вращения для компрессоров серии „Pluscom".

ERC Electronic Rack Control
Регулятор производительности для централей на компрессорах серии „Pluscom".

ESS Electronic Soft Start
Плавный пуск для компрессоров серии „Pluscom".

ESP Electronic Single Phase
Преобразователь однофазного тока в трехфазный.

Подробнее: Каталог продукции BOCK

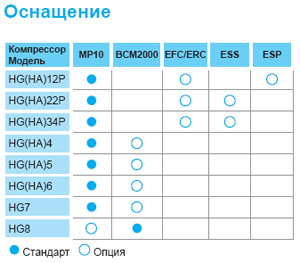

Табца применения электронных приборы защиты, компьютерного мониторинга и управления для полугерметичных поршневых компрессоров Bock

MP10 Motor Protection. Электронный блок защиты.

Электронная температурная защита приводного двигателя.
Стандартное оснащение всех компрессоров (кроме HG8).
Особенность прибора состоит в том, что функции наблюдения и напряжения в сети отражаются цветовыми светодиодами. Кропотливый и трудоемкий поиск ошибок отпадает. Кроме этого прибор МР10 располагает прочими обычными функциями, такими как, например, блокировка повторного включения, начальный сброс, свободные контакты температурных датчиков РТС (например, для биметаллического защитного термостата), а также другими полезными свойствами.
Характеристики MP10 электронного блока защиты полугерметичных компрессоров Bock

Общий обзор

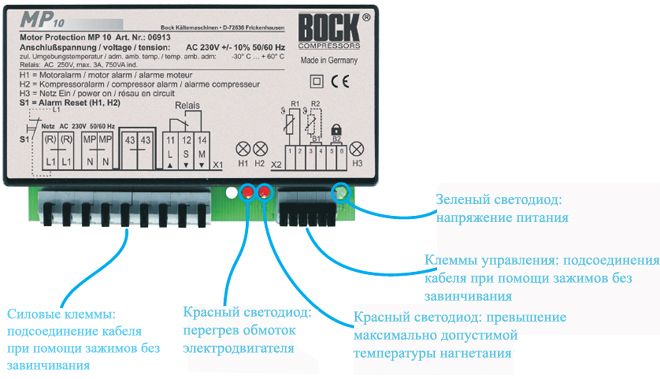

MP10 Motor Protection. Электронный блок защиты полугерметичных компрессоров Bock

Размещение электронного блока защиты MP10 в клеммной коробке компрессора BOCK

BCM2000 Bock Compressor Management. Многофункциональный блок защиты и компьютерного мониторинга.

Стандартная комплектация холодильных поршневых полугерметичных компрессоров Воск серии HG8. Предлагается как опция для HG(HA) 4, 5, 6 и HG7. Компанией „Bock"- первый производитель компрессоров, который предлагает комплексную систему мониторинга работы компрессора, которая включает в себя все основные функции для безупреч¬ной работы компрессора - компактное исполнение, практичность в применении, удобство в обслуживании и экономичность. Две основные функции:
- Защита компрессора от гидроудара в стадии запуска, системой распознания момента запуска
- Рекомендация по времени замены масла (вычисляется на основании эксплуатационных параметров).
Другие важные функции:
Мониторинг температуры нагнетаемого газа, обмоток электродвигателя, масла, давления масла, защита от частых запусков.
Простая и логичная работа:
- Простота понимания символов
- индикация состояния при помощи светодиодов.
Легкое электроподключение:
- Все функции мониторинга подключены и готовы к работе
- Простая интеграция в электрическую цепь защиты
- Все подключения кабеля при помощи зажимов.

Практичное и удобное расположение в клеммной коробке компрессора:
- Устанавливается на месте электронного защитного блока MP10 (одинаковые с ним размеры)
- Оптимальный просмотр через смотровое стекло в крышке клеммной коробки (у моделей HG8).
Надежно и экономично в эксплуатации:
- Восемь функций мониторинга в одном приборе
- Интеллектуальный мониторинг различных параметров включает учет времени работы компрессора
- Простое определение статуса прибора при помощи светодиодов
- Каждую функцию можно отключить при необходимости работы компрессора в аварийном режиме
- Возможность отбора зарегистрированных сообщений для быстрого и надежного анализа ошибок в случае аварии
- Память прибора сохраняет записанные данные даже при отключении питания
- Датчики с системой самоконтроля
- Возможность внешнего подключения для регистрации (аварийных сигналов).

Характеристики BCM2000 многофункционального блока защиты и компьтерного мониторинга холодильных полугерметичных компрессоров Bock

Общий обзор

BCM2000 Bock Compressor Management. Многофункциональный блок защиты и компьтерного мониторинга холодильных полугерметичных компрессоров Bock

EFC Electronic Frequency Control. Регулятор (производительности) частоты вращения для компрессоров серии Pluscom.

Плавное регулирование частоты вращения при помощи частотного преобразователя.
Опция для всех полугерметичных компрессоров Bock серии „Pluscom" HG(HA)12P, 22P, 34P.
Система „EFC" компании „Bock" самое эффективное решение для адаптации холодопроизводительности компрессора к реальной нагрузке на испаритель. „Плавное регулирование частоты вращения с частотным преобразователем ".
Экономия потребления электроэнергии до 25%!
Преобразователь частоты компактно устанавливается на компрессор и легко настраивается. Управление происходит при помощи датчика давления, который установлен на всасывании. Область регулирования устанавливается индивидуально для каждой установки.
Благодаря масляному насосу холодильные компрессоры Bock серии „Pluscom" идеально подходят для частотного регулирования, особенно на низких частотах.

Полугерметичный компрессор BOCK HG34P/255-4 с частотным регулятором производительности EFC Electronic Frequency Control

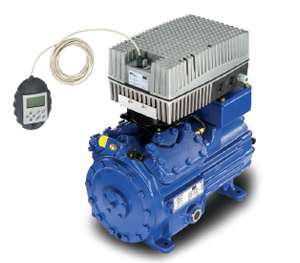

Компрессор HG34P с установленной системой „EFC" и подключенным к ней терминалом для программирования и чтения показаний.

Варианты комплектации регулятором частоты вращения EFC поршневых компрессоров BOCK серии Pluscom

Особенности:
- Преобразователь подключен и готов к работе
- Компактная установка на компрессоре
- Бесступенчатое регулирование холодопроизводительности в соотвествии с нагрузкой
- Экономия электроэнергии до 25%
- Увеличение срока эксплуатации компрессора за счет уменьшения нагрузки
- Всегда оптимальное давление и рабочие условия
- Минимальные потери давления в теплообменниках
- Минимальные энергопотери по всей холодильной установке в целом
- Простая настройка EFC с помощью поставляемого с ней модуля управления
- Уменьшение пускового тока при максимальном моменте
- С регулятором производительности ERC4 возможно использование в централях.
Дополнительная экономия:
- Не требуются дополнительные компоненты
- При запусках низкое энергопотребление и малый износ
- Не требуется дополнительных подключений
- Нет необходимости программирования
- Нет необходимости установки в щите управления
- Нет необходимости в раздельном пуске обмоток или пуске звезда-треугольник
- Подключение к компрессору обычными проводами.

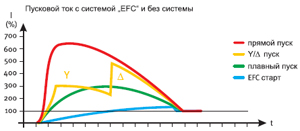

График изменения пускового тока электродвигателя поршневого компрессора BOCK серии Pluscom

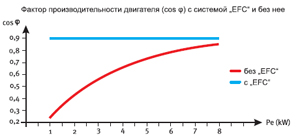

График изменения КПД электродвигателя поршневого компрессора BOCK серии Pluscom при изменении нагрузки

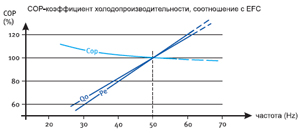

График изменения холодильного коэффициента COP поршневого компрессора BOCK серии Pluscom при изменении частоты тока

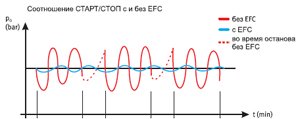

График работы поршневого компрессора BOCK с частотным регулированием и без него

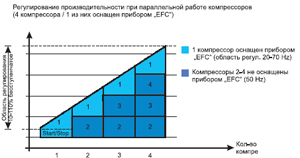

График работы поршневых компрессоров BOCK с частотным регулированием и ступенчатым управлением компрессорами

Расчет максимально возможной частоты вращения при определенном режиме работы.
Нижеприведенный расчет позволяет рассчитать максимально возможную частоту вращения:

Расчет максимально возможной частоты вращения электродвигателя поршневого компрессора BOCK серии Pluscom

fmax = максимально возможная частота [Hz]
        Pmax = максимальная потребляемая мощность [kW] (см. технические данные компрессора)
Pe = потребляемая мощность в рабочей точке при 50Hz [kW] (см. характеристики компрессора)

Примечание:
Как правило, максимально возможную потребляемую мощность нельзя превышать. Максимально возможная частота (70 Hz) всегда ограничена при высоких температурах кипения при соответствующих высоких давлениях конденсации с хладагентами R404A, R507, R407C, R22, ...
Для компрессоров HG12P/110-4S, HG22P/190-4S и HG34P/380-4S максимальную рабочую частоту необходимо уменьшить на 5 Гц.

Расчет холодопроизводительности:
Холодопроизводительность при определенной частоте может быть рассчитана следующим образом:

Расчет холодопроизводительности поршневого компрессора BOCK с частотным регулятором

Qо произв. = Холодопроизводительность в рабочей точке [W]
        fпроизв. = Частота в рабочей точке [Hz]
        Q•o50Hz = Холодопроизводительность в рабочей точке при 50 Hz [W] (см. характеристики компрессора)

Обозначение

Маркировка частотного регулятора производительности BOCK EFC Electronic Frequency Control

1) Мощность:
- 2,2 = 2,2 кВт мощность для HG(HA)12Р
- 4,0 = 4,0 кВт мощность для HG(HA)22Р
- 7,5 = 7,5 кВт мощность для HG(HA)34Р

2) Вариант исполнения:
- А1 = выходной сигнал 4-20 мА с датчиком давления
- А2 = выходной сигнал 4-20 мА внешний (без датчика давления)
- А3 = выходной сигнал 1-10 В внешний (без датчика давления) - А4 = для duplex- компрессоров, выходной сигнал 4-20 мА с датчиком давления
- А5 = для duplex- компрессоров, выходной сигнал 4-20 мА внешний (без датчика давления)
- А6 = для duplex- компрессоров, выходной сигнал 1-10 В внешний (без датчика давления)
- А7 = для компрессорных централей (2-4 компрессора), выходной сигнал 1-10 В с датчиком давления, включая регулятор производительности (ERC).

Технические характеристики

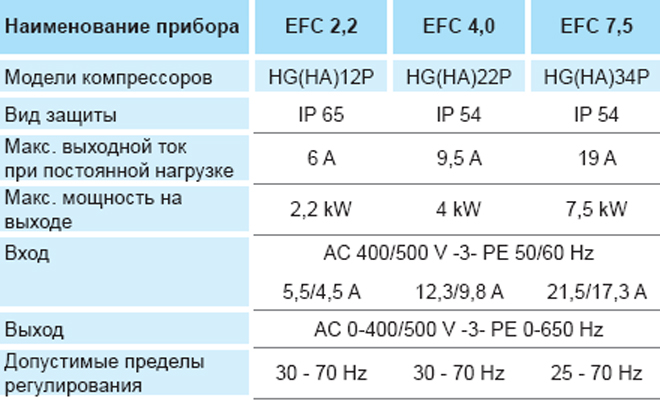

Характеристики частотных регуляторов производительности BOCK EFC Electronic Frequency Control

Размеры

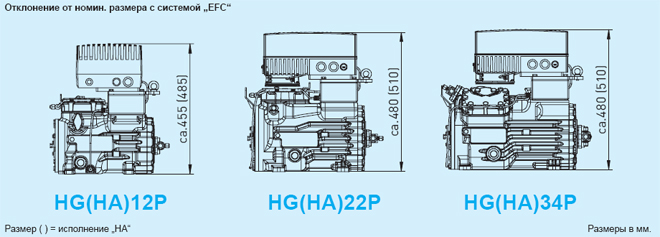

Размеры полугерметичных поршневых компрессоров BOCK с частотным регулятором производительности EFC

Объем поставки:
- Установлен и подключен к клеммной коробке, запрограммирован и готов к работе.
EFC 2,2 для HG(HA)12P
EFC 4,0 для HG(HA)22P
EFC 7,5 для HG(HA)34P
- Датчик давления на линии всасывания для регулирования частоты вращения
- Включает наблюдение за электродвигателем
- Программирование и вывод данных с помощью программатора

ERC Electronic Rack Control. Ступенчатый регулятор производительности для централей на компрессорах серии „Pluscom".

Прибор является составной частью системы „EFC" при ее применении в централях.
Основная функция - управление компрессорами в централи. Нагрузка каждого компрессора и точное регулирование частоты вращения (управляющий сигнал 0-10 V) осуществляется при помощи датчика давления на всасывании.
Блок ERC также имеет функцию выравнивания времени наработки между компрессорами, задержки включения и выключения, защиту по напряжению и заводские уставки по умолчанию. Максимальное количество управляемых компрессоров 4 шт. Прибор устанавливается в щите управления.

Технические характеристики

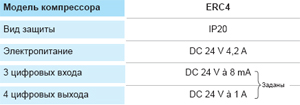

Характеристики ступенчатого регулятора производительности для централей на компрессорах BOCK

Геометрические размеры

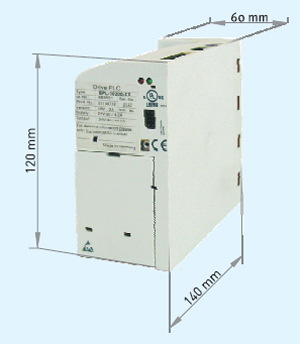

ERC Electronic Rack Control. Ступенчатый регулятор производительности для централей на компрессорах BOCK

ESS Electronic Soft Start. Плавный пуск для компрессоров серии „Pluscom" .

Опции для компрессоров:
HG(HA)22P, 34P
          HG(HA)4, 5, 6
          HG7.
Электронное устройство плавного пуска используется вместо обычной комбинации разгрузки пуска при помощи соленоидного вентиля, обратного клапана и подключения по схеме звезда-треугольник. Это значит, что компрессор достигает номинальной частоты в заданное время и при этом энергопотребление меньше, чем при классическом подключении звезда-треугольник.
Прибор предназначен для установки в щит управления.
Особенности:
- Плавный запуск компрессора от нуля до номинальной частоты, управление и контроль времени запуска.
- Уменьшение энергопотребления в момент запуска на 40% по сравнению с пуском звезда-треугольник.
- Нет необходимости в подключении по схеме звезда- треугольник, не требуется выравнивания давления, не требуется соленоидный вентиль или обратный клапан.
- Уменьшается вероятность повреждения компрессора в момент запуска.

Технические характеристики

Характеристики ESS устройства плавного пуска поршневых компрессоров BOCK

Габаритные размеры.

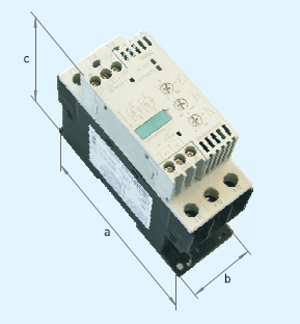

ESS Electronic Soft Start. Устройство плавного пуска поршневых компрессоров BOCK

Объем поставки:
Блок полностью готов для работы
- согласование с компрессором производится через потенциометр
- Установка в щит управления
- напряжение питания AC 400 V - 3 - 50/60 Hz.

ESP Electronic Single Phase. Преобразователь однофазного тока в трехфазный.

Опции для моделей HG(HA)12P.
Система „ESP" состоит из фазового преобразователя и сглаживающего дросселя для ограничения тока. С помощью этого узла входной однофазный ток преобразуется в трехфазный выходной ток, что позволяет применять компрессоры модельного ряда HG(HA)12P со стандартным трехфазным двигателем. Прибор устанавливается в щит управления.

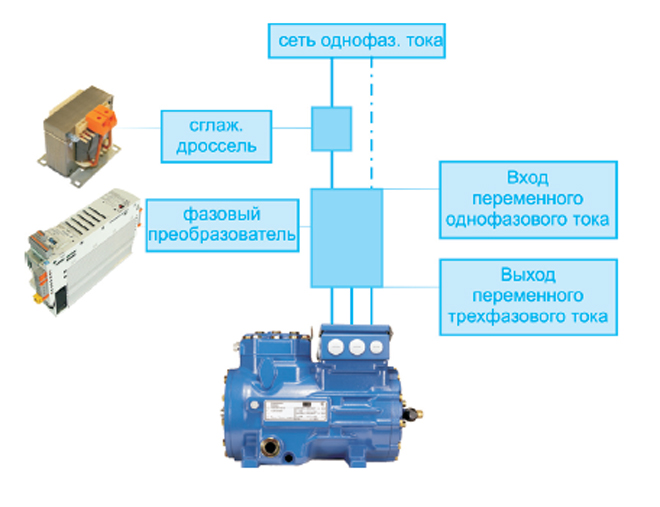

Схема подключения полугерметичного поршневого компрессора BOCK к преобразователю однофазного тока в трехфазный ESP Electronic Single Phase

Преимущества:
- Компрессор, работающий в стандартном исполнении в режиме трехфазового переменного тока может работать от сети однофазового тока
- Плавный запуск компрессора с нуля до номинального числа оборотов, функция управления по времени, осуществление надзора.
- Экономия электроэнергии в стадии пуска до 40% по сравнению с однофазовым электродвигателем
- Нет необходимости в пусковых и рабочих конденсаторах и реле.
- Бесконтактное включение главных фаз, нет необходимости в контакторе.
- Легкое подключение бесступенчатого регулятора

Технические характеристики
          Наименование прибора: ESP 1/3 -2,2
состоит из: фазового преобразователя и сглаживающего дросселя.

Фазовый преобразователь:

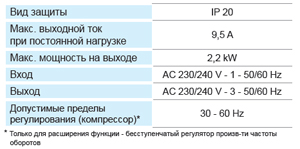

Характеристики преобразователя однофазного тока в трехфазный ESP для полугерметичных поршневых компрессоров BOCK

Габаритные размеры

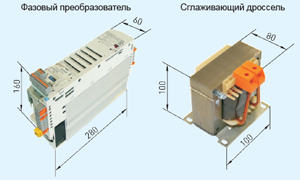

Размеры преобразователя однофазного тока в трехфазный ESP для полугерметичных поршневых компрессоров BOCK

Комплект поставки:
- ESP 1/3 - 2,2 состоит из фазового преобразователя, который запрограммирован и согласован с компрессором, а также сглаживающего дросселя для ограничения тока. Оба прибора предназначены для монтажа в щите управления.
- Вход: однофазный переменный ток AC 230/240 V
- Выход: трехфазный переменный ток AC 230/240 V.

Дополнительное оборудование (устанавливается только на заводе):
Расширенная функция плавного регулирования производительности 30-60 Hz включает:
- датчик давления на всасывании 4-20 mA
- программирование и вывод данных с помощью программатора.
